ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

83-13

83

Удаление из памяти

После работы с системой содержимое памяти
компьютера может быть удалено с помощью кода

(при удалении неисправностей, сохраняемых в
режиме поиска неисправностей

при положении S8 переключателя введите:

Эта операция не удалит из памяти данные о
другом оборудовании автомобиля.

ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

83-14

83

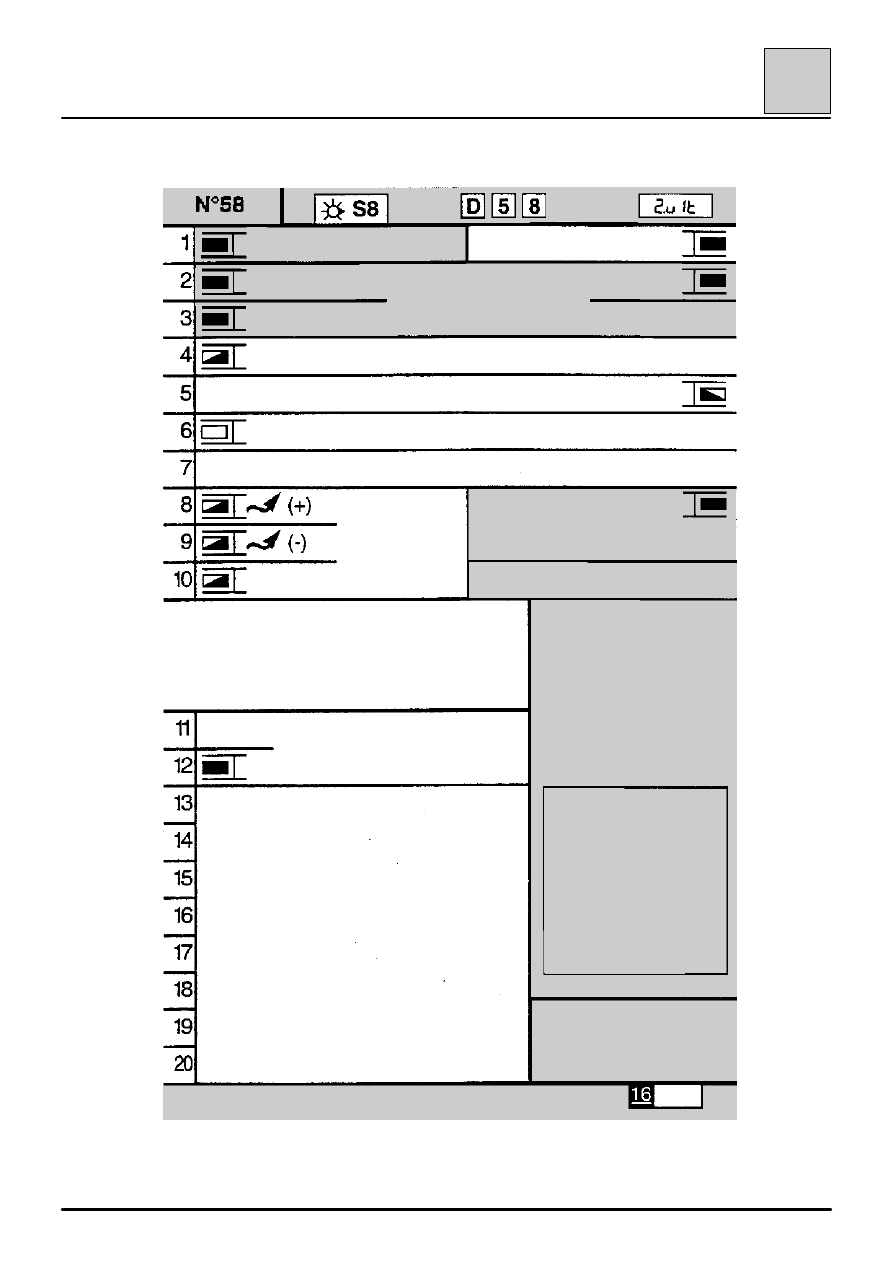

ДИАГНОСТИКА – КАРТОЧКА XR25

код:

индик.:

КОМПЬЮТЕР

КОД ПРИНЯТ

К3 РЕГУЛИРУЮЩЕГО ЭЛЕКТРО-

МАГНИТНОГО КЛАПАНА

Обрыв или К3 в цепи электромагнитного
клапана или разъема на линиях 1/12/9

К3 ИЛИ ОБРЫВ В ЦЕПИ НАСОСА
ИЛИ ОБРЫВ ЛИНИИ 1

ВЫСВЕЧИВАЕТСЯ ПРИ НАЖАТИИ ПЕДАЛИ
СЦЕПЛЕНИЯ ИЛИ ТОРМОЗА

НАЖАТА ПЕДАЛЬ ТОРМОЗА:

ГОРЯТ СТОП-СИГНАЛЫ

ПРИ ПОЛОЖЕНИИ СЕЛЕКТОРА АКП
СТОЯНКА/НЕЙТРАЛЬ

УСКОРЕНИЕ

ЗАМЕДЛЕНИЕ

КНОПОЧНОЕ

УПРАВЛЕНИЕ

ИМЕЕТСЯ НЕИСПРАВНОСТЬ, ЕСЛИ
БАРГРАФ ВЫСВЕЧИВАЕТСЯ ПРИ
НАЖАТИИ КНОПОЧНЫХ
ПЕРЕКЛЮЧАТЕЛЕЙ

Откл./Возобновление

ДОПОЛНИТЕЛЬНЫЕ ПРОВЕРКИ: #.

01 скорость автомобиля

км/ч

11 индикация номера

последней операции,
которая вызвала
отключение регулятора

КРУИЗ-КОНТРОЛЬ

(ХОДОВОЕ ИСПЫТАНИЕ)

НЕ ВЫСВЕЧИВАЕТСЯ, ЕСЛИ
ФАКТИЧЕСКАЯ СКОРОСТЬ ВЫШЕ
МИНИМАЛЬНОГО ПОРОГА СКОРОСТИ

4

(автоматическая коробка передач)

селектор в положении

стоянка/нейтраль

9

скорость менее 33 км/ч

10 ускорение более 4 м/с

2

15 нажатие педали

тормоза/сцепления

16 нажатие педали тормоза

19 скорость составляет менее 75%

значения, записанного в памяти

25 ошибка кнопочного

переключателя рулевого колеса

26 нажатие кнопки

возобновления/отключения

(если другой номер: см.

Руководство по ремонту)

Реферанс компьютера №: G70*
(ЕСЛИ РЕНО)
Если МАТRА J66: не заказывайте
этот номер 7700…,
см. Руководство по ремонту

РУС

Удаление из памяти информации о неисправностях:

G0**

Окончание диагностики:

G13*

ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

I56021.0

83-15

83

ДИАГНОСТИКА - КАРТОЧКА XR25

УСЛОВНЫЕ ОТОБРАЖЕНИЯ БАРГРАФОВ

ОТОБРАЖЕНИЕ НЕИСПРАВНОСТЕЙ (всегда на цветном фоне)

Высвечивание барграфа сигнализирует о неисправности в контролируемом изделии,
соответствующий текст определяет характер неисправности.

БАРГРАФЫ СОСТОЯНИЙ (всегда на белом фоне)

Высвечивание барграфа указывает на установление обмена информацией с компьютером
контролируемого узла, если барграф остается погашенным, то:
– данный код не существует.
– в приборе, компьютере или в цепи между прибором XR25 и компьютером имеется

неисправность.

Двигатель не работает, зажигание включено, оператор не выполняет никаких действий

Барграфы состояния на карточке представлены в том виде, в котором эти барграфы должны находиться,
когда двигатель не работает, зажигание включено, и оператор не производит никаких действий.

– Если на карточке барграф высвечивается как

XR25 должен показать

– Если на карточке барграф высвечивается как

XR25 должен показать

– Если на карточке барграф высвечивается как

XR25 должен показать

или

или

При работающем двигателе

Не высвечивается, если функция или состояние, определенные карточкой, не выполняются.

Высвечивается, если функция или состояние, определенные карточкой, выполняются.

ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

ПОСЛЕ

РЕМОНТА

После установления связи работайте с любыми высвечивающимися барграфами и
убедитесь, что барграфы высвечиваются правильно.

I56021.0

83-16

83

ДИАГНОСТИКА – ИНТЕРПРЕТАЦИЯ ПОКАЗАНИЙ БАРГРАФОВ ПРИБОРА XR25

1

Барграф 1 правый не высвечивается

Карточка № 58

СВЯЗЬ МЕЖДУ ПРИБОРОМ XR25 И КОМПЬЮТЕРОМ

УКАЗАНИЯ

Отсутствуют.

Перед установлением связи между прибором XR25 и компьютером круиз-контроля проверьте выполнение
следующих условий:
– зажигание включено,
– выключатель круиз-контроля включен (высвечивается сигнальная лампа).

Проверьте исправность предохранителя «BRAKE».
При необходимости замените предохранитель.

Убедитесь в исправности прибора XR25, подсоединив его к компьютеру на другом автомобиле.
Убедитесь в том, что переключатель ISO установлен в положение S8, а также в том, что вы используете
последнюю версию кассеты XR25 и правильный код доступа (D58).
Проверьте напряжение аккумуляторной батареи (U>10,5 вольт). При необходимости произведите
перезарядку батареи.

Убедитесь в правильном заземлении разъема компьютера круиз-контроля.
Убедитесь в правильности подключения компьютера круиз-контроля:
– заземление на контакте 10 14-контактного разъема электронного блока управления круиз-контроля,
– выключатель круиз-контроля включен, положительный заряд после зажигания на контакте 11

14-контактного разъема компьютера круиз-контроля.

Проверьте правильность подключения диагностического разъема:
– заземление на контакте 5,
– положительный заряд до включения зажигания на контакте 16 вспомогательного оборудования.
Проверьте и обеспечьте проводимость и изоляцию электропроводки между разъемом диагностического
разъема и контактами:
– 8
– 14

Если тем не менее связь между XR25 и компьютером круиз-контроля отсутствует, замените компьютер
круиз-контроля.







14-контактного разъема компьютера круиз-контроля
