СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ

ВНУТРЕННЕЙ БЕЗОПАСНОСТИ

Ремень безопасности детского сиденья

59-3

5

9

C

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

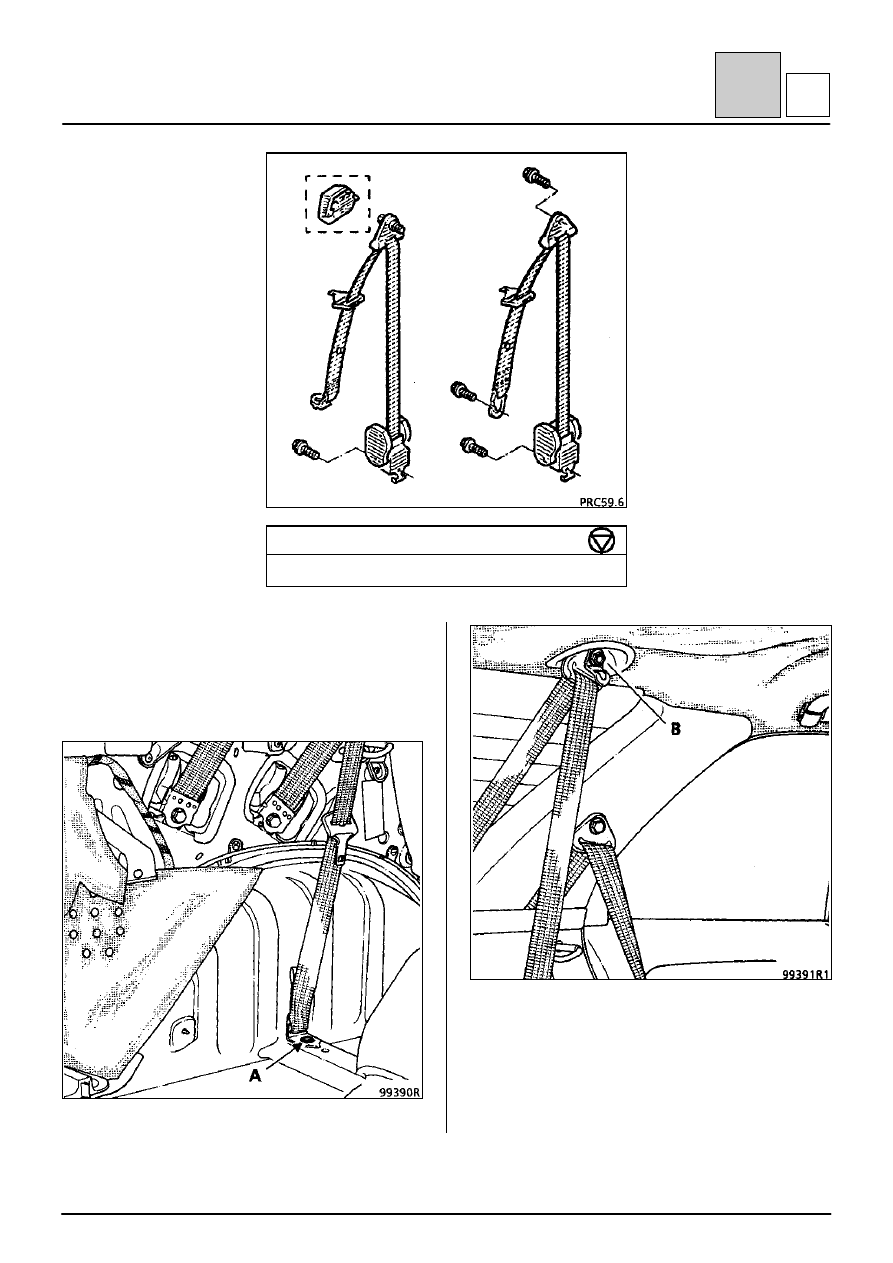

Болты крепления ремней безопасности

2,5

Снимите:
– заднюю часть облицовки боковины кузова (см.

операцию 71 С),

– декоративную облицовку направляющего

элемента крепления ремня,

– облицовку задней колесной арки (см. 71 D),

– отверните нижний болт крепления (А).

Отверните верхний болт крепления (В).

СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ

ВНУТРЕННЕЙ БЕЗОПАСНОСТИ

Ремень безопасности детского сиденья

59-4

5

9

C

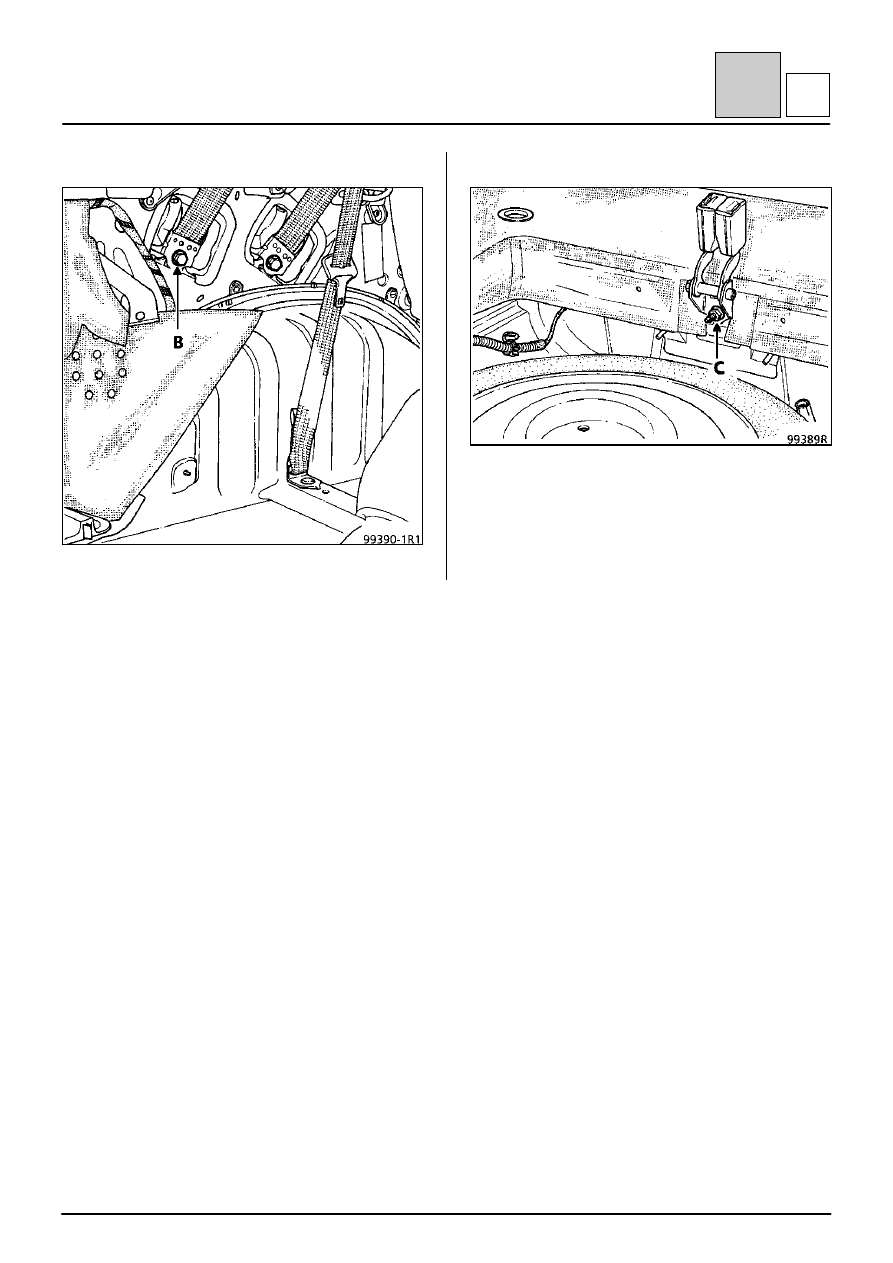

Снимите катушку ремня (В).

СНЯТИЕ ЭЛЕМЕНТА КРЕПЛЕНИЯ

Отверните гайку крепления (С).

Отделка салона

ОБЛИЦОВКИ И ОБИВКИ САЛОНА

ОБИВКА НЕБОКОВЫХ

ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

ЗАДНИЕ ПОЛКИ

ОБИВКА ЗАДНИХ СИДЕНИЙ

77 11 ??? ???

Русское издание

«Методы  ремонта,  рекомендуемые  изготовителем  в  настоящем  документе,  соот-

ветствуют  техническим  условиям,  действительным  на  момент  составления  руко-

водства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также соот-
ветственно изменены.»

Все авторские права принадлежат Régie Nationale des Usines Renault S.A.

Воспроизведение или перевод, в том числе частичные, настоящего документа, равно как
и использование системы нумерации запасных частей, запрещены без предварительного
письменного разрешения Régie Nationale des Usines Renault S.A.

©



Régie Nationale des Usines Renault 1993

7

71

73

74

78

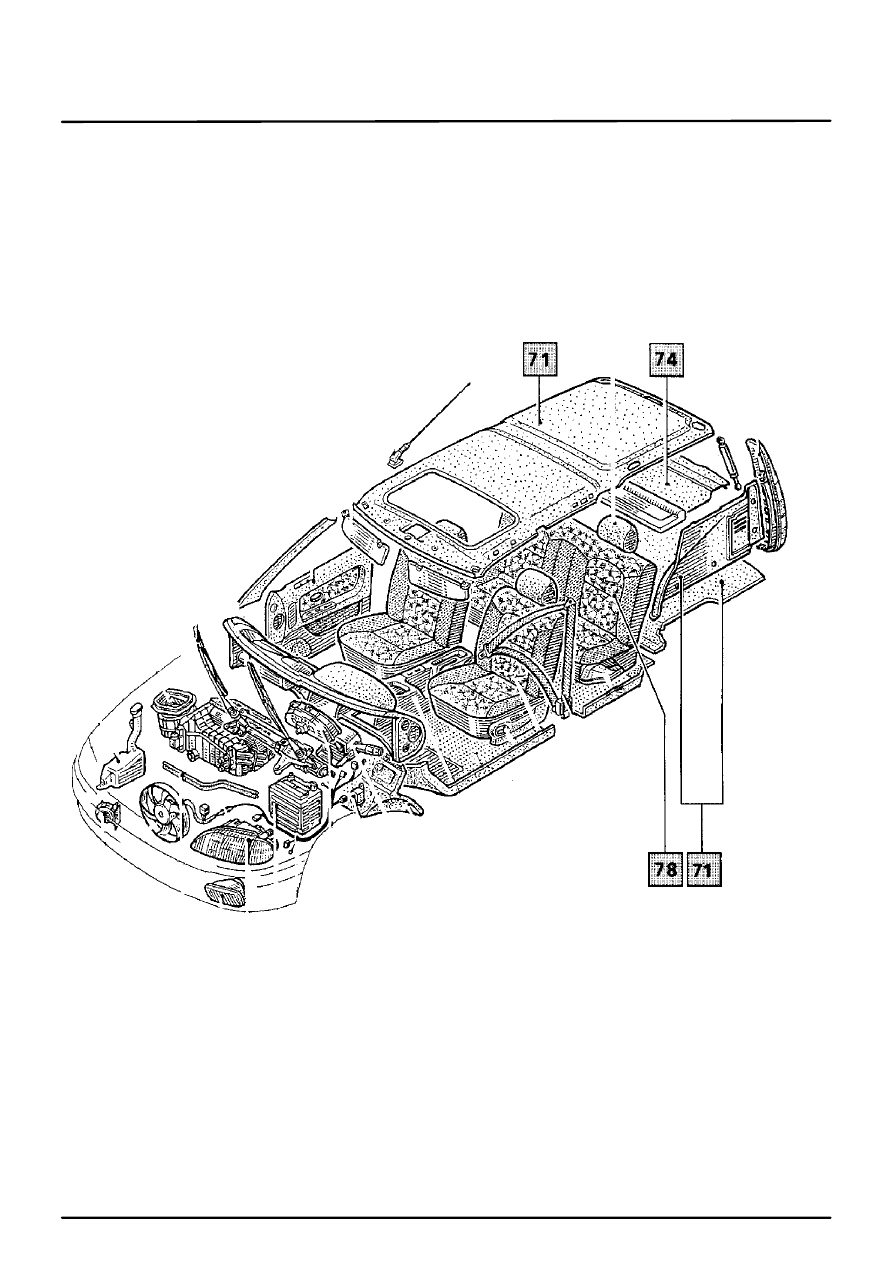

СХЕМА-ИЛЛЮСТРАЦИЯ К ОГЛАВЛЕНИЮ
