СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ ЗАЩИТНЫХ

ЭЛЕМЕНТОВ КУЗОВА

Задний спойлер

55-1

55

A

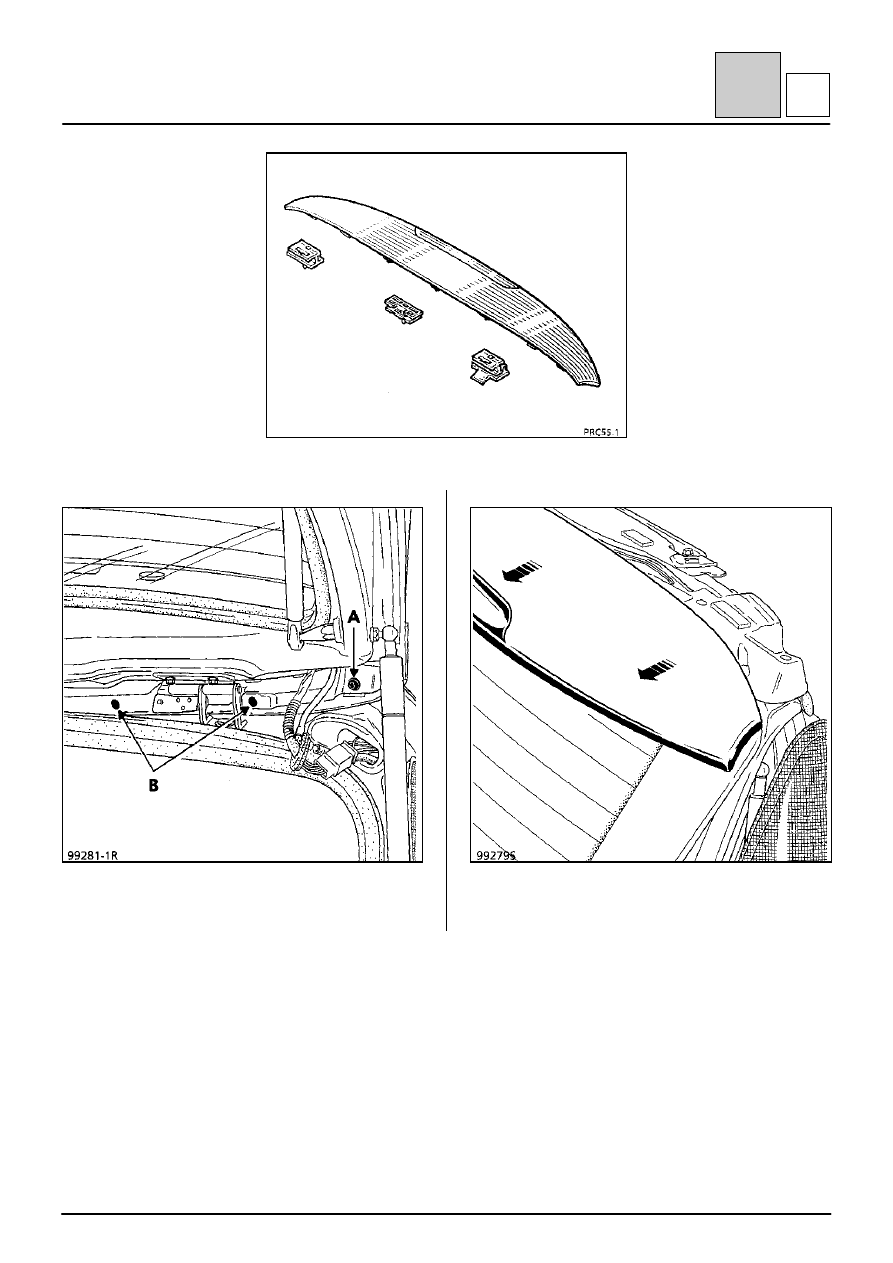

СНЯТИЕ

Отверните два болта крепления (А).

Отсоедините пять защелок (В).

Снимите спойлер, потянув его назад.

СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ ЗАЩИТНЫХ

ЭЛЕМЕНТОВ КУЗОВА

Задний спойлер

55-2

55

A

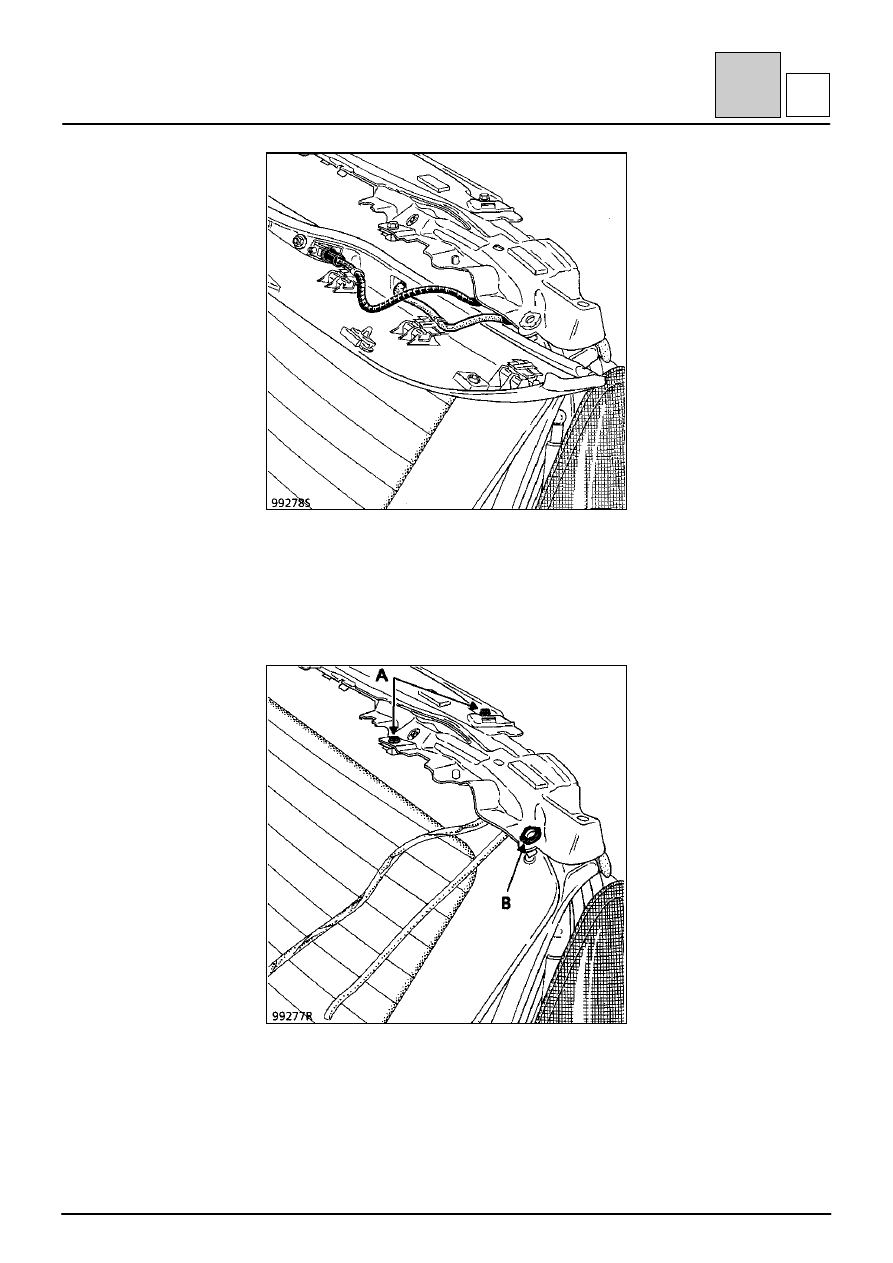

Отсоедините:
– разъем проводов стоп-сигнала,
– шланг омывателя стекла.

СНЯТИЕ КРОНШТЕЙНА КРЕПЛЕНИЯ
СПОЙЛЕРА

Снимите:
– четыре болта крепления (А),
– два фиксатора, повернув на четверть

оборота (В)

СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ ЗАЩИТНЫХ

ЭЛЕМЕНТОВ КУЗОВА

Молдинг нижней кромки двери задка

55-3

55

B

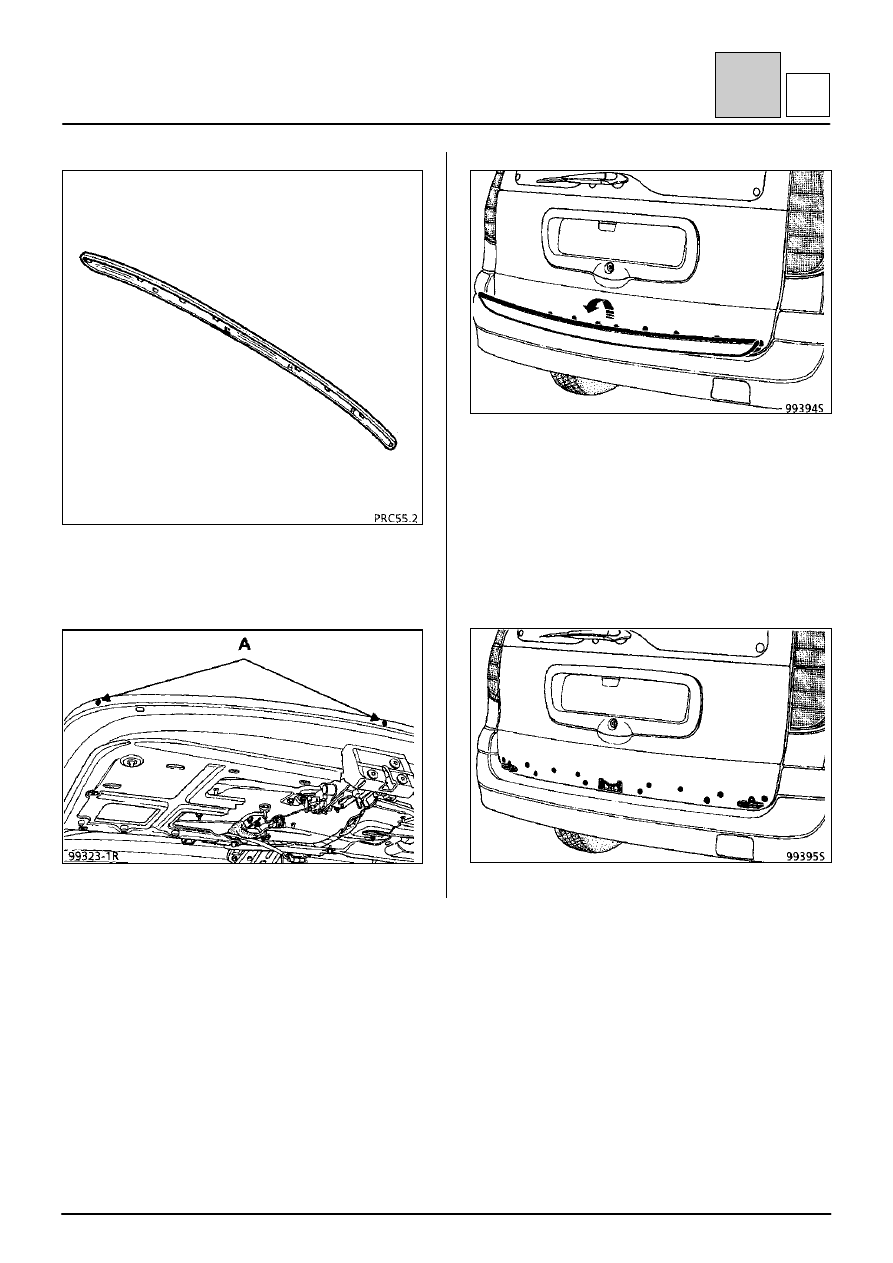

СНЯТИЕ

Отверните три винта крепления (А).

Отсоединить молдинг от защелок, приподняв его
верхнюю кромку.

Расположение фиксаторов крепления молдинга.

СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ ЗАЩИТНЫХ

ЭЛЕМЕНТОВ КУЗОВА

Молдинг крыши

55-4

55

C

Снимите продольную дугу багажника крыши.

СНЯТИЕ

Отсоедините молдинг от защелок, приподняв его
нижнюю кромку (1), после чего снимите молдинг,
отжав его к середине крыши (2).

УСТАНОВКА

Установите пять передних фиксаторов крепления
зеленого цвета и три задних фиксатора синего
цвета.
