Renault Laguna I. Руководство - часть 366

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМОВ

НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Ручка опускного стекла двери задка

52-4

52

С

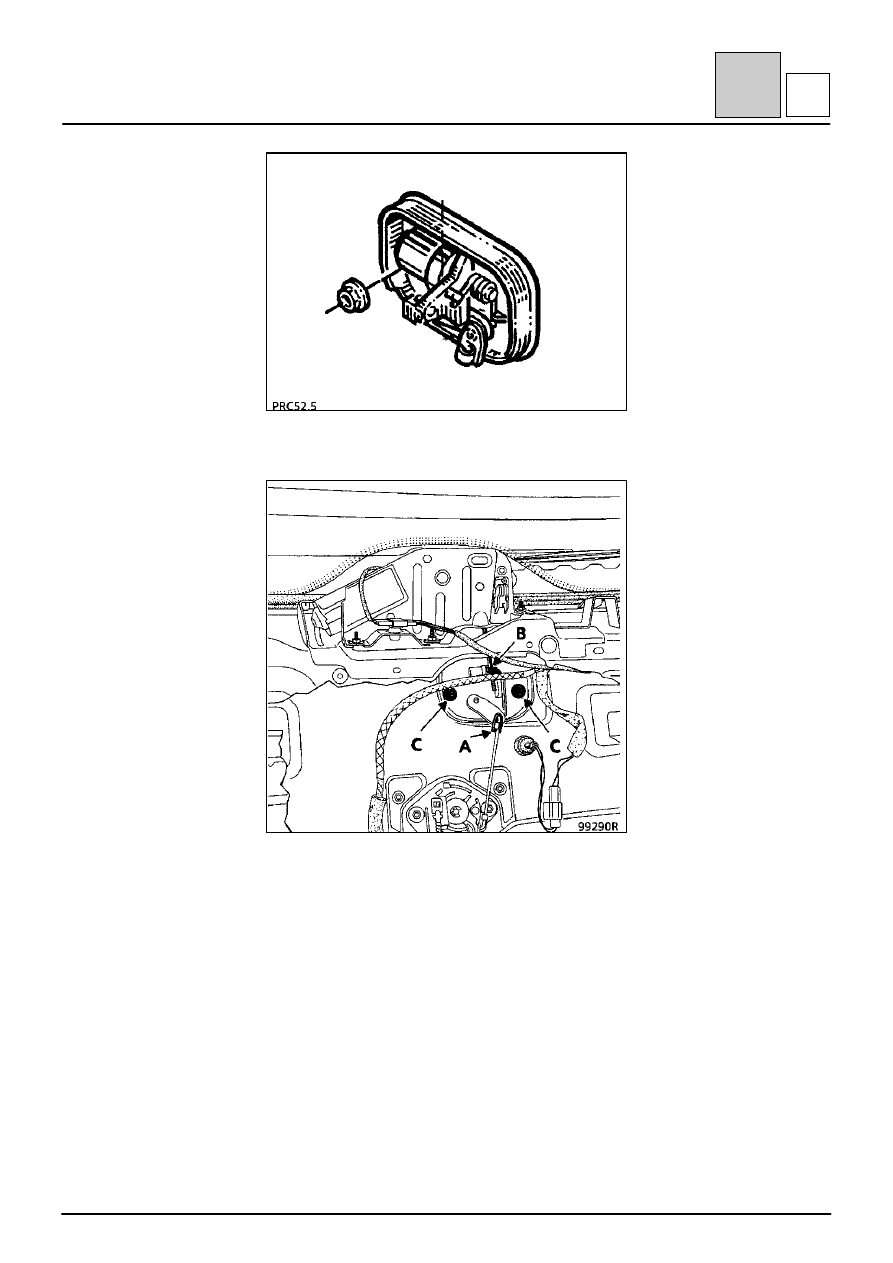

Снимите внутреннюю обивку двери задка.

Отсоедините:
– тягу привода замка на отпирание,
– тягу привода замка на запирание.

Отверните две гайки крепления.

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМОВ

НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Внутренняя ручка двери задка

52-5

52

D

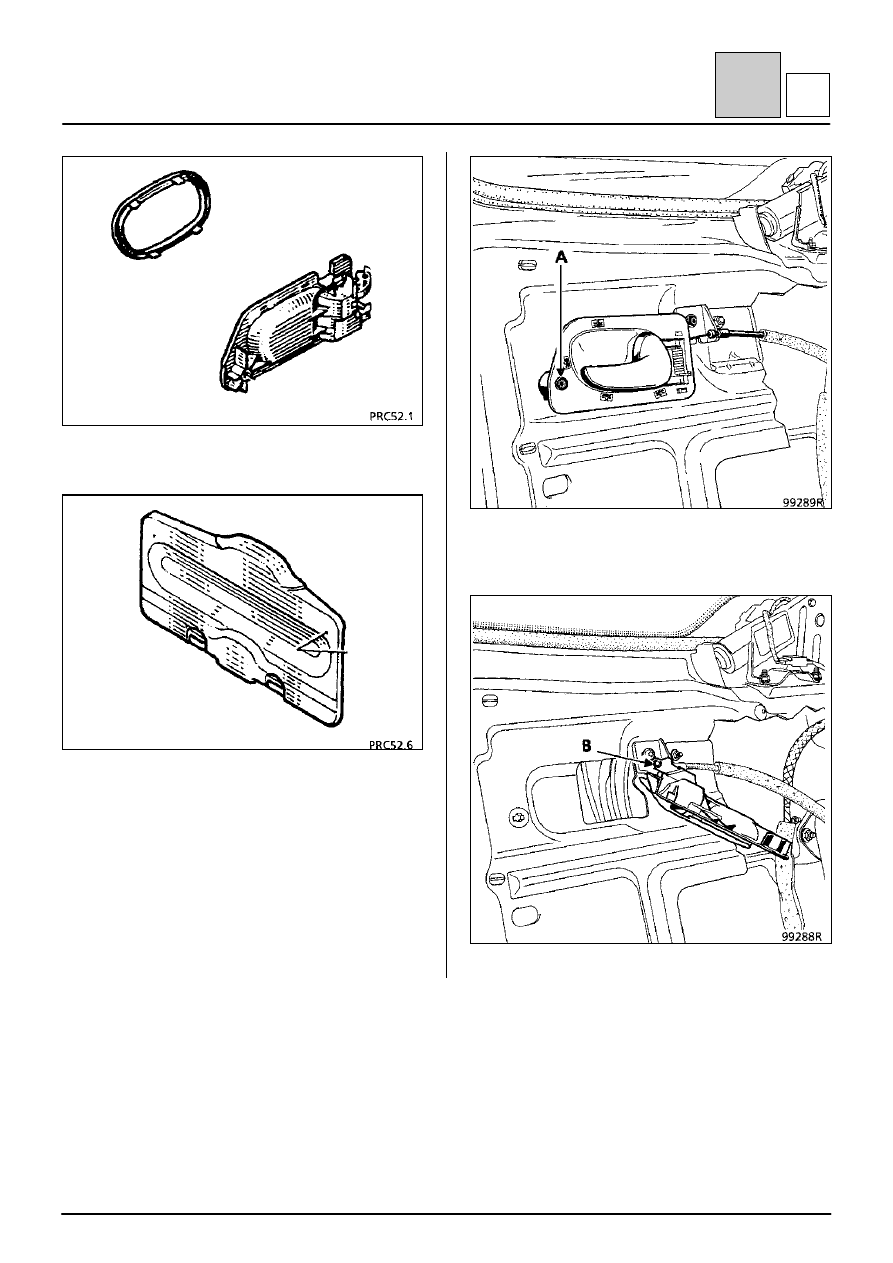

Снимите внутреннюю обивку двери задка, как
указано в разделе 7 (операция 73 А).

Отверните винт (А) крепления ручки двери.

Отсоедините трос привода замка, сняв зажим (В).

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМОВ

НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Трос привода замка двери задка от внутренней ручки

52-6

52

E

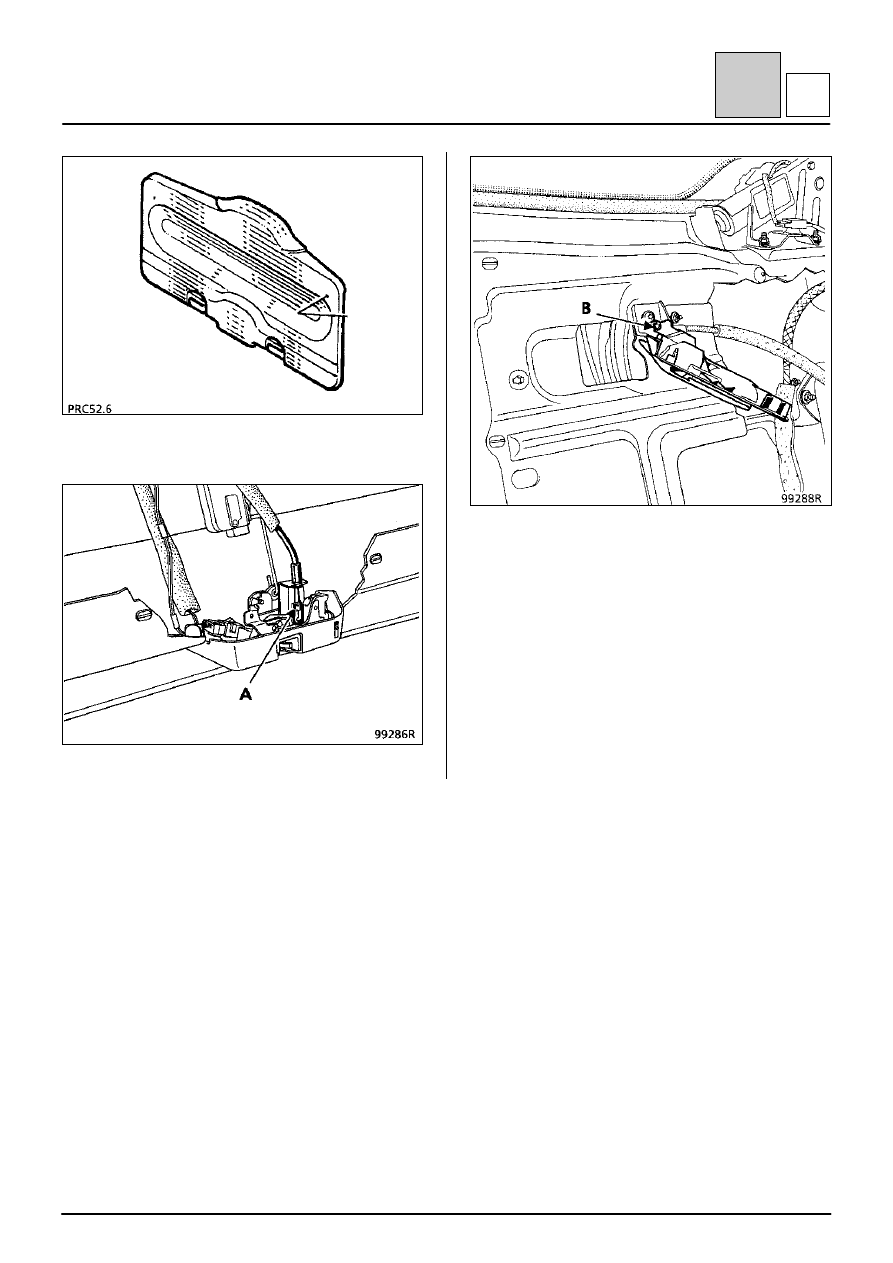

Снимите обивку двери задка, как указано в
разделе 7 (см. операцию 73 А).

Отсоедините трос привода, сняв зажим (А).

Снимите фиксатор (В).
Снимите трос привода.

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМОВ

НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Газонаполненные упоры двери задка

52-7

52

F

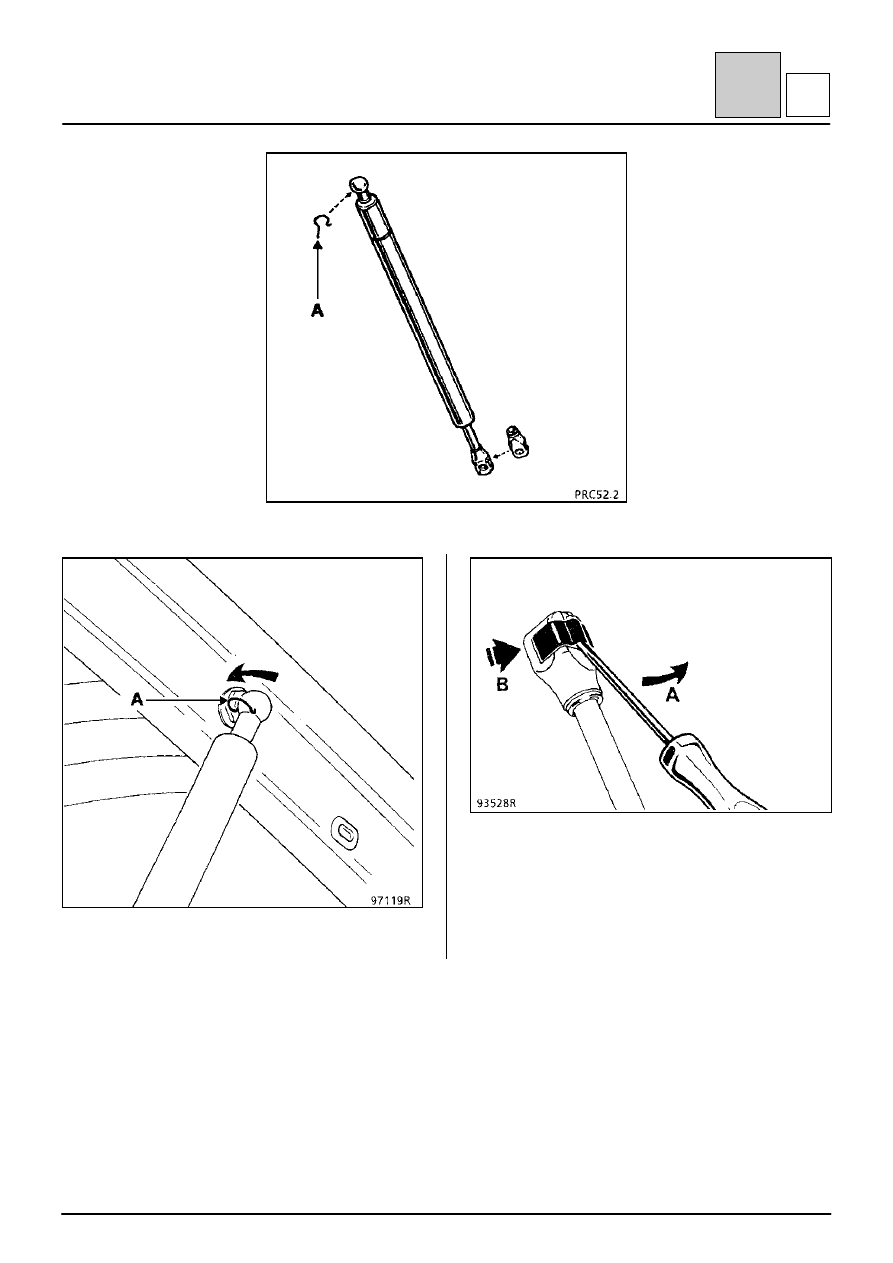

Снимите скобки крепления (А), повернув их, как
показано на рисунке.

Отверткой отведите металлический зажим (А), не
снимая его, и выведите шаровой наконечник
упора из гнезда.
