Renault Laguna I. Руководство - часть 365

Оглавление

Страница

СНЯТИЕ И УСТАНОВКА
МЕХАНИЗМОВ НЕБОКОВЫХ
ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ
КУЗОВА

Цилиндр замка двери задка

52-1

Замок двери задка

52-3

Ручка опускного стекла двери задка

52-4

Внутренняя ручка двери задка

52-5

Газонаполненные упоры двери задка 52-7

СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ
ОСТЕКЛЕНИЯ

Заднее стекло боковины

54-1

Опускное стекло двери задка

54-3

Неподвижное стекло двери задка

54-4

СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ
ЗАЩИТНЫХ ЭЛЕМЕНТОВ КУЗОВА

Задний спойлер

55-1

Молдинг нижней кромки двери задка 55-3
Молдинг крыши

55-4

Задний бампер

55-5

СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ
ВНУТРЕННЕЙ БЕЗОПАСНОСТИ

Продольные дуги багажника крыши

59-1

Задние ремни безопасности

59-2

Ремень безопасности детского
сиденья

59-3

52

54

55

59

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМОВ

НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Цилиндр замка двери задка

52-1

52

A

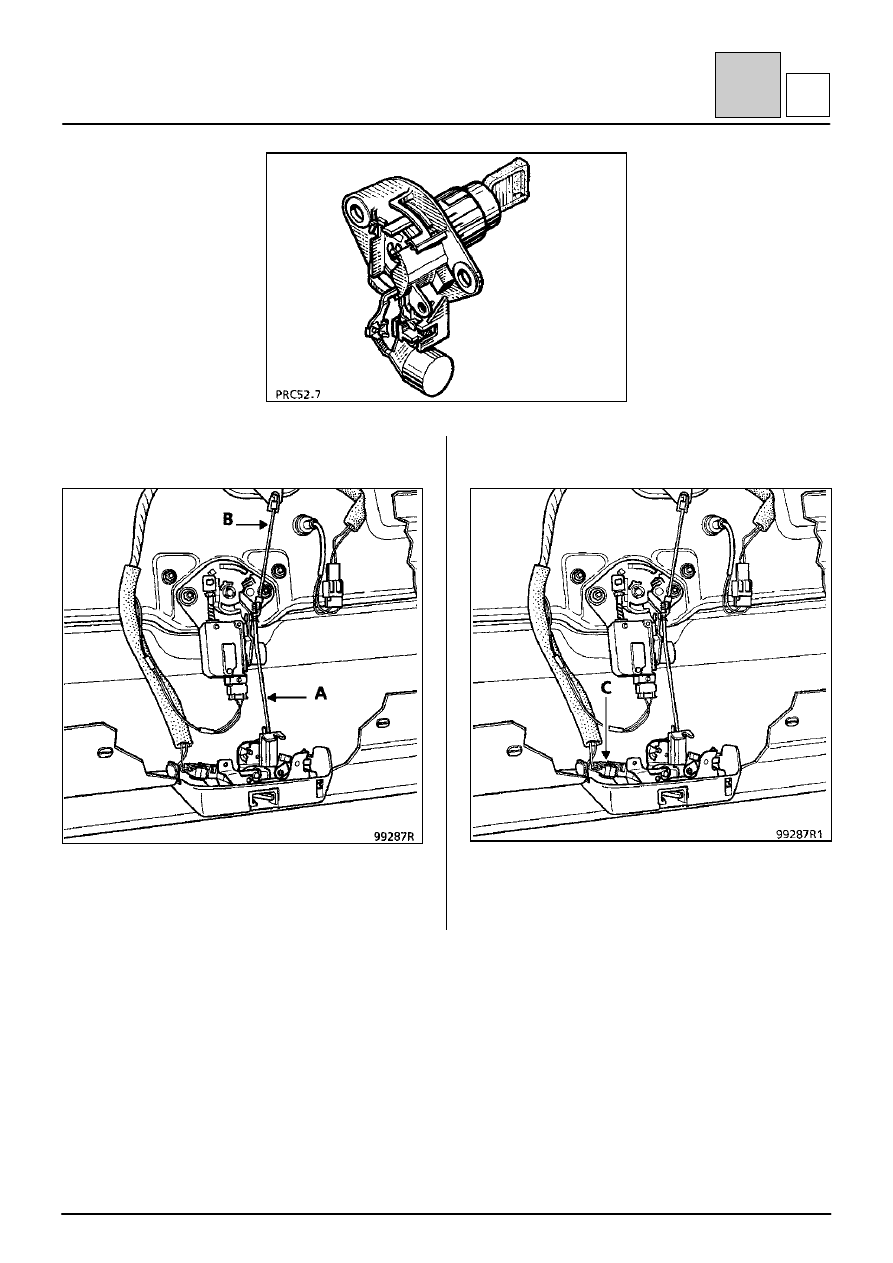

Снимите внутреннюю обивку двери задка (см.
операцию 73 А)

Отсоедините:
– тягу привода замка на отпирание (А),
– тягу привода замка на запирание (В).

Отсоедините разъем проводов (С).

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМОВ

НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Цилиндр замка двери задка

52-2

52

A

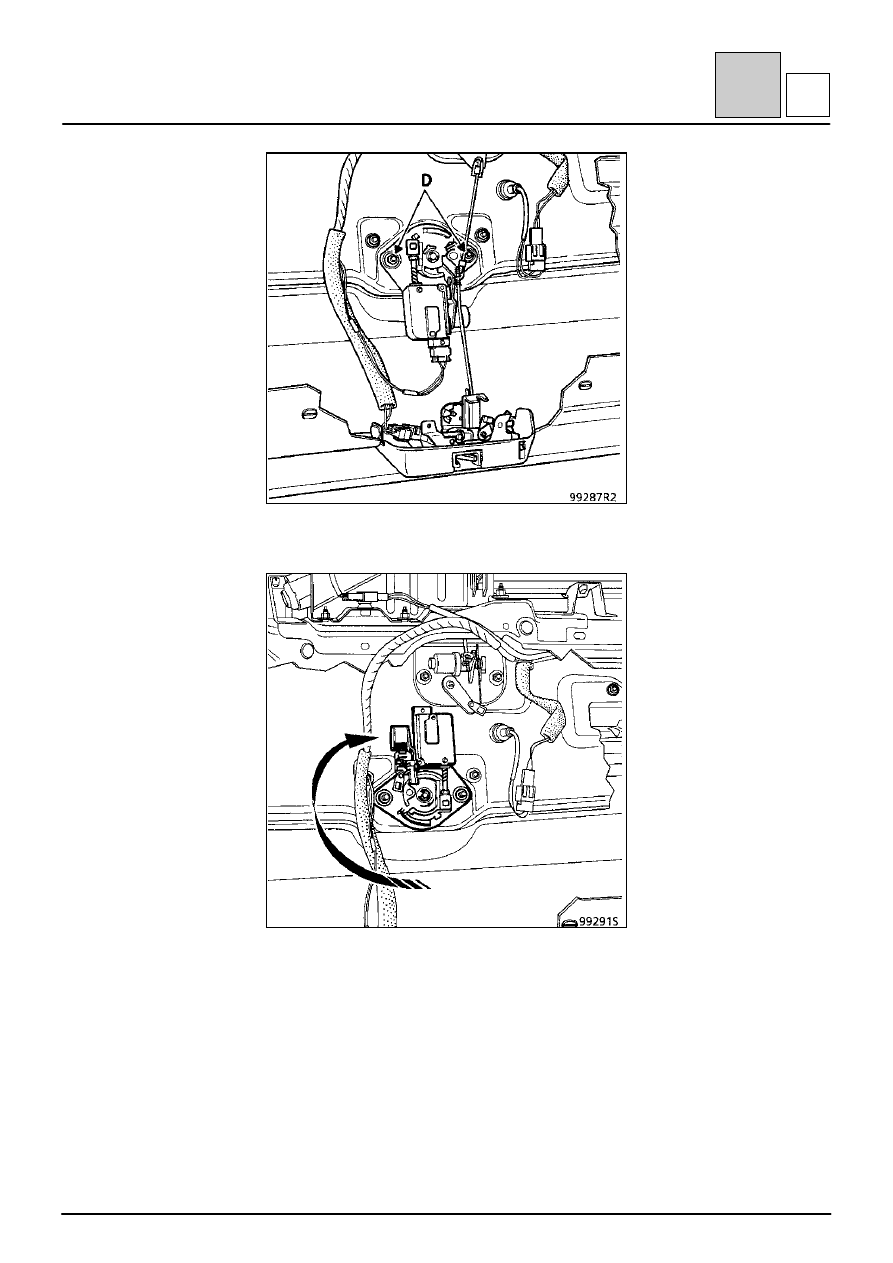

Отверните две гайки крепления (D).

Извлеките цилиндр замка, повернув его на пол-
оборота.

СНЯТИЕ И УСТАНОВКА МЕХАНИЗМОВ

НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Замок двери задка

52-3

52

B

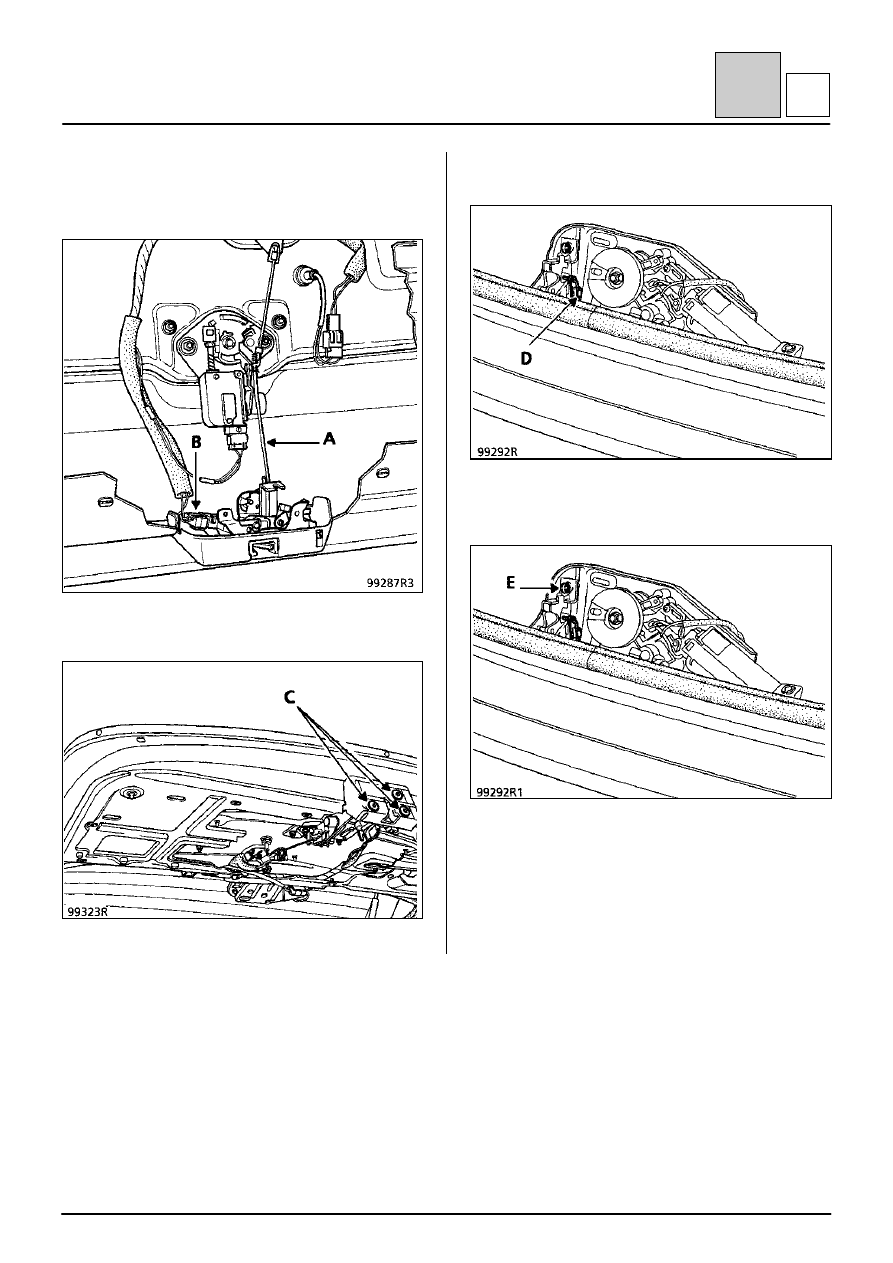

СНЯТИЕ ЗАМКА

Снимите внутреннюю обивку двери задка (см.
операцию 73 А).

Отсоедините тягу привода замка на отпирание (А).
Отсоедините разъем проводов замка (В).

Отверните три винта крепления (С).

СНЯТИЕ ЗАМКА ОПУСКНОГО СТЕКЛА ДВЕРИ
ЗАДКА

Отсоедините тягу привода замка на
отпирание (D).

Отверните винт крепления (Е).
