Renault Laguna I. Руководство - часть 363

ВЕРХНЯЯ ЧАСТЬ КУЗОВА

Замена панели крыши в сборе

45-2

45

A

2

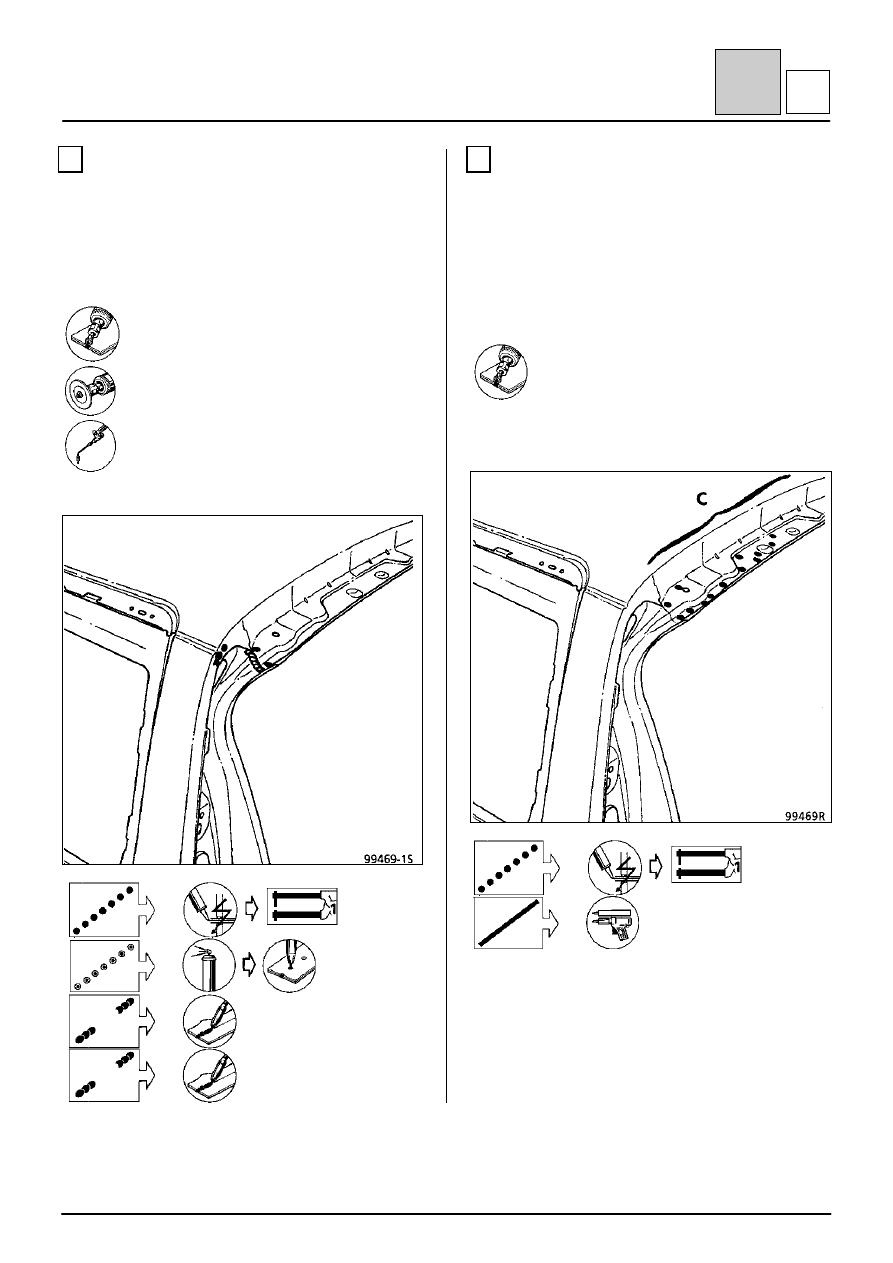

СОЕДИНЕНИЕ С ПЕРЕДНЕЙ ПОПЕРЕЧИНОЙ
КРЫШИ

Толщина листового металла, мм

Панель крыши

0,9

Накладка передней поперечины крыши

0,7

Передний усилитель крыши

1,5

Передняя поперечина крыши

1,5

Внутренняя панель стойки рамы ветрового
стекла

1,0

Удаление сварных соединений

14 точек электросварки листа
толщиной 0,8

В месте (С) отсоединить клеевой шов,
нагрев его ремонтным феном.

Сварка

ПРИМЕЧАНИЕ: все точки сварки выполняются по
листам трех толщин: 0,9+1,5+0,7, кроме места (А),
где выполняются 2 точки сварки листов четырех
толщин: 0,7+1,5+1,5+1,0 с каждой стороны.



1000 мм

ПРИМЕЧАНИЕ:
В месте (С) нанести валик клеевой мастики.

ВЕРХНЯЯ ЧАСТЬ КУЗОВА

Замена панели крыши в сборе

45-3

45

A

3

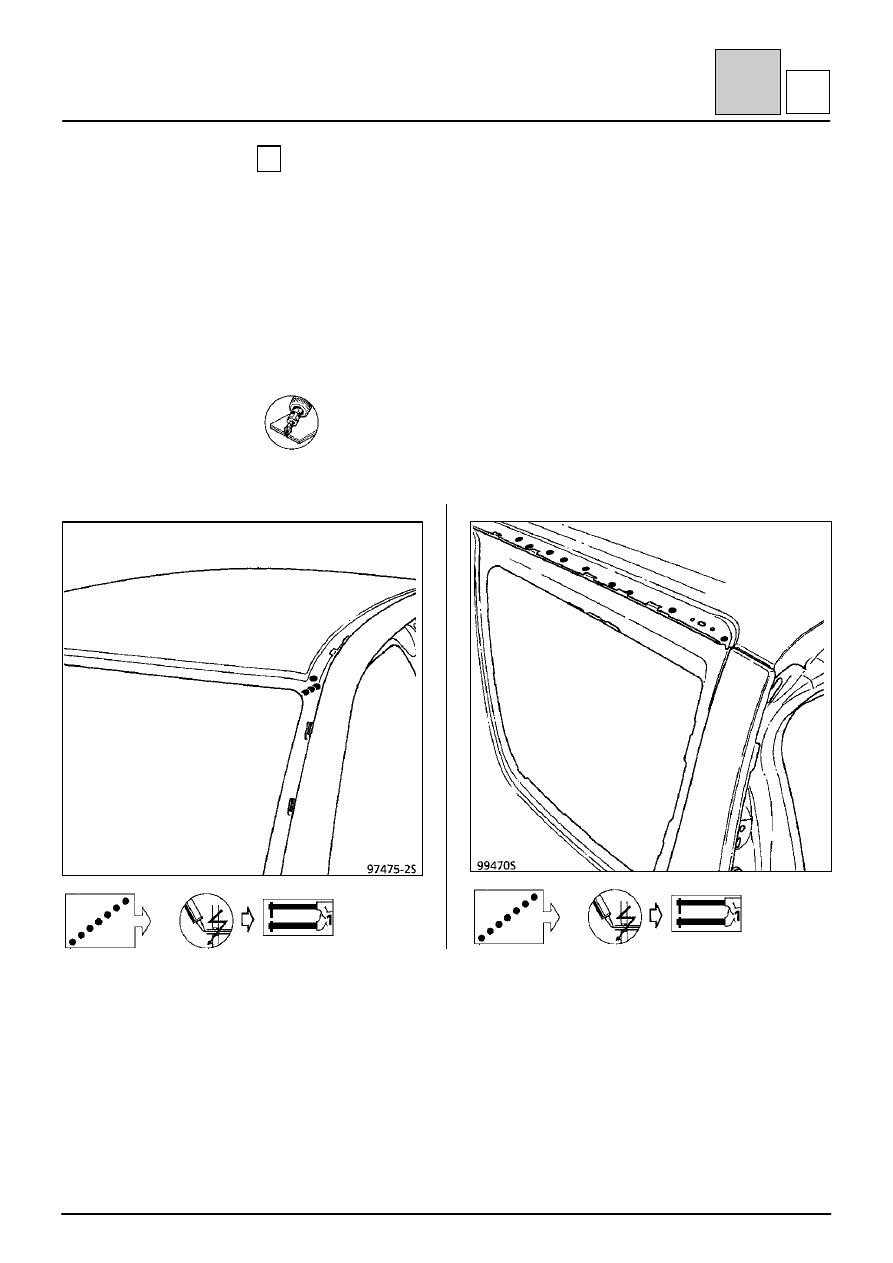

СОЕДИНЕНИЕ С ВЕРХНЕЙ ПАНЕЛЬЮ
БОКОВИНЫ

Толщина листового металла, мм

Панель крыши

0,9

Верхняя панель боковины

0,8

Внутренняя панель стойки рамы ветрового
стекла

1,0

Внутренняя панель продольной балки
крыши

0,7

Удаление сварных соединений

21 точка электросварки листа толщиной
0,9 с каждой стороны

Сварка

ПРИМЕЧАНИЕ:
Все точки сварки выполняются по листам трех
толщин: 0,9+0,8+0,7.

ВЕРХНЯЯ ЧАСТЬ КУЗОВА

Замена панели крыши в сборе

45-4

45

A

4

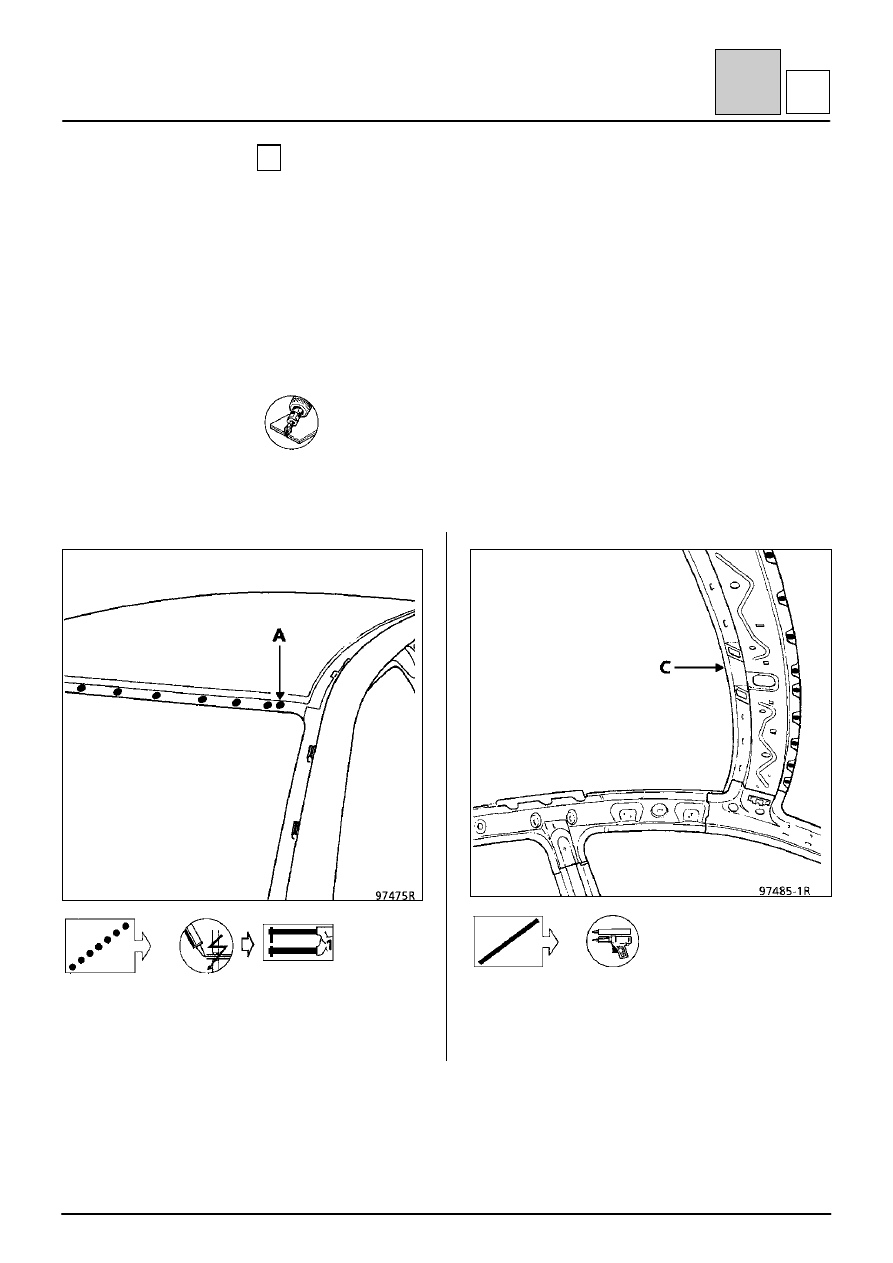

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЕПЛЕНИЯ
ЗАДНЕГО ФОНАРЯ

Толщина листового металла, мм
Панель крепления заднего фонаря

0,8

Панель крыши

0,9

Удаление сварных соединений

3 точки электросварки листа толщиной
0,9 с каждой стороны

1 шов сварки в защитной среде M.A.G.
длиной 20 мм с каждой стороны

Паяный шов длиной 70 мм с каждой
стороны

Сварка









5

СОЕДИНЕНИЕ С ЗАДНЕЙ ПОПЕРЕЧИНОЙ
КРЫШИ

Толщина листового металла, мм

Панель крыши

0,9

Задняя поперечина крыши

0,8

Удаление сварных соединений

19 точек электросварки листа толщиной 0,9

Сварка

ПРИМЕЧАНИЕ:
В месте (С) нанести валик клеевой мастики.

ВЕРХНЯЯ ЧАСТЬ КУЗОВА

Замена задней поперечины крыши

45-5

45

B

ВВЕДЕНИЕ

Замена данной детали выполняется в дополнение
к операции замены панели крыши.

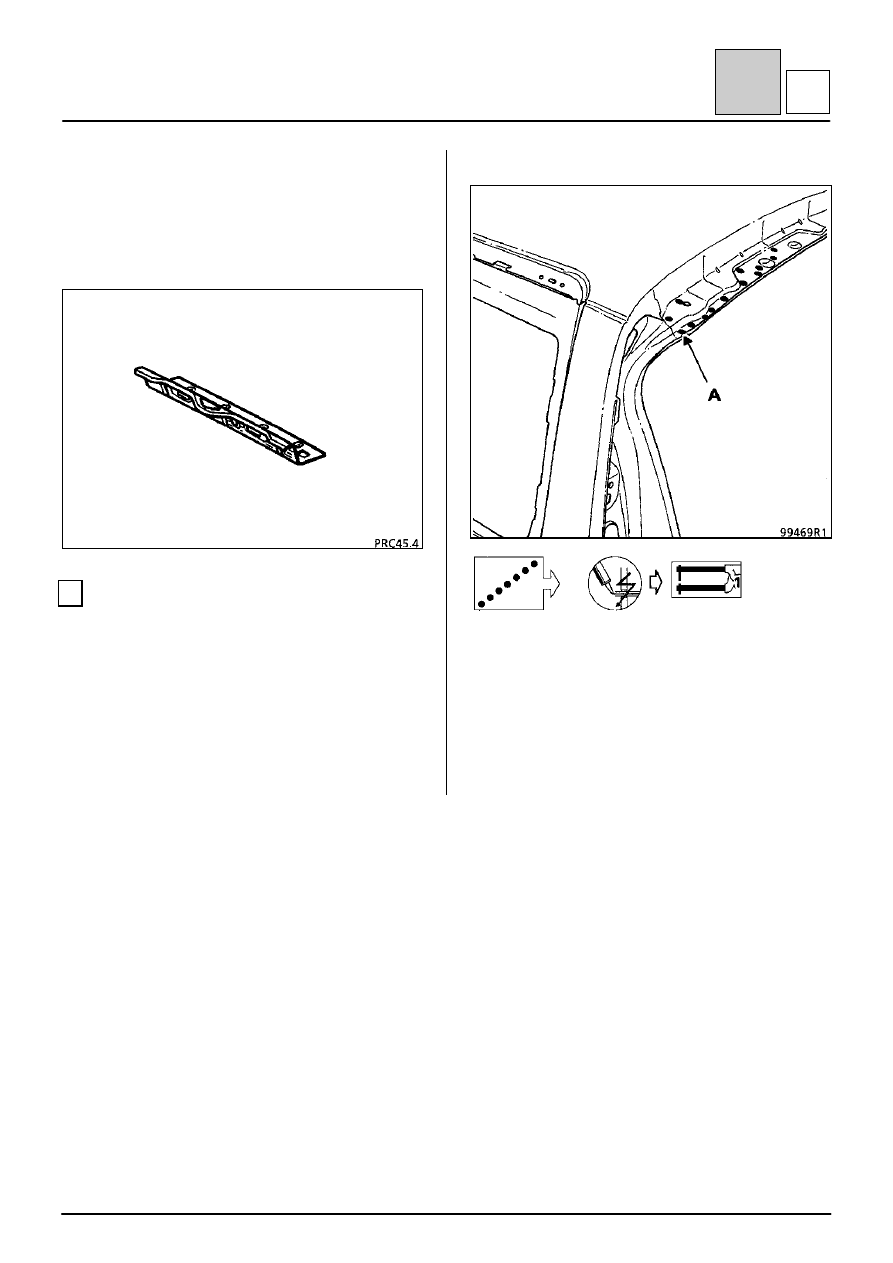

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

1

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЫШИ

Толщина листового металла, мм

Панель крыши

0,9

Задняя поперечина крыши

0,8

Удаление сварных соединений

Удаление данного соединения не производится,
т. к. детали снимаются одновременно.

СВАРКА

В месте (А) 1 точка сварки листов трех толщин:
0,9+0,8+1,2.
