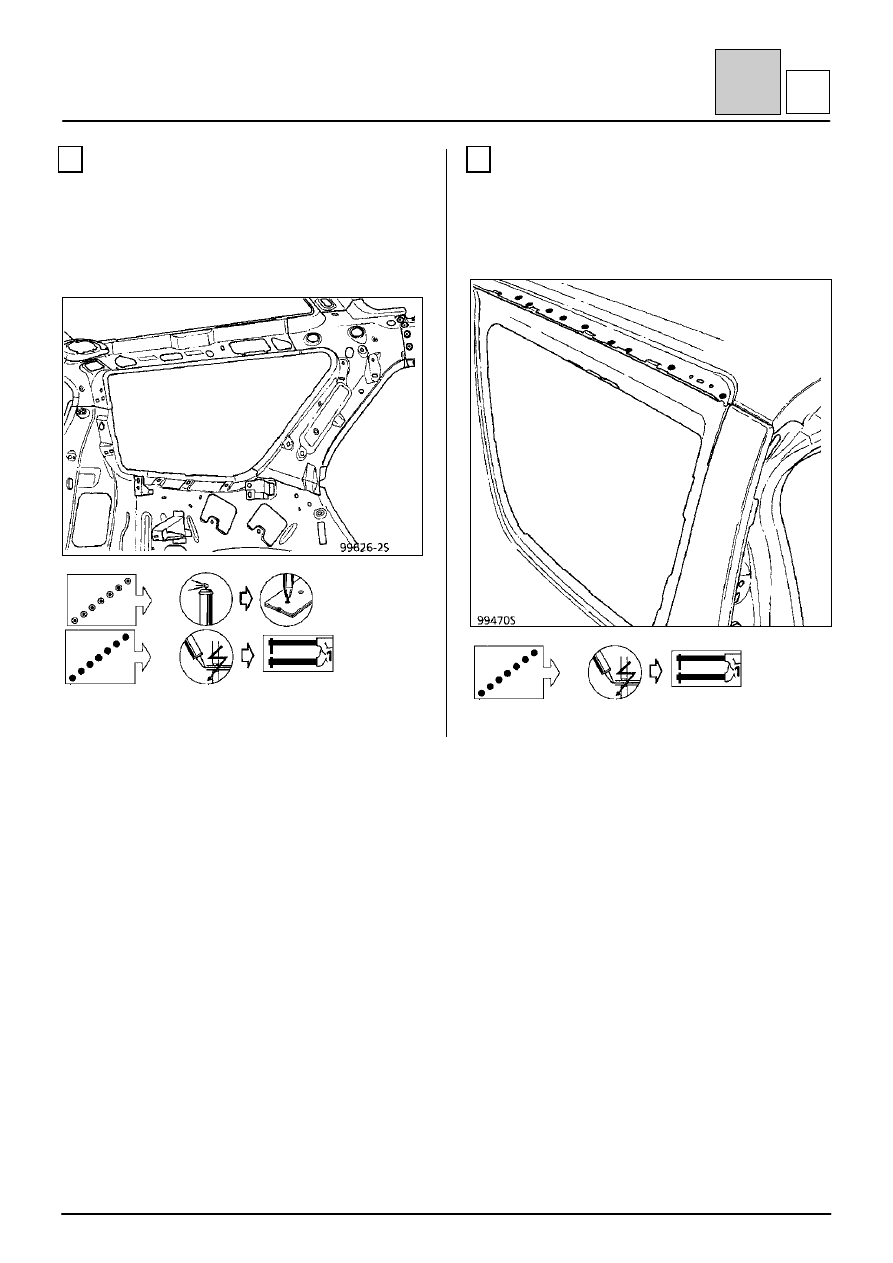

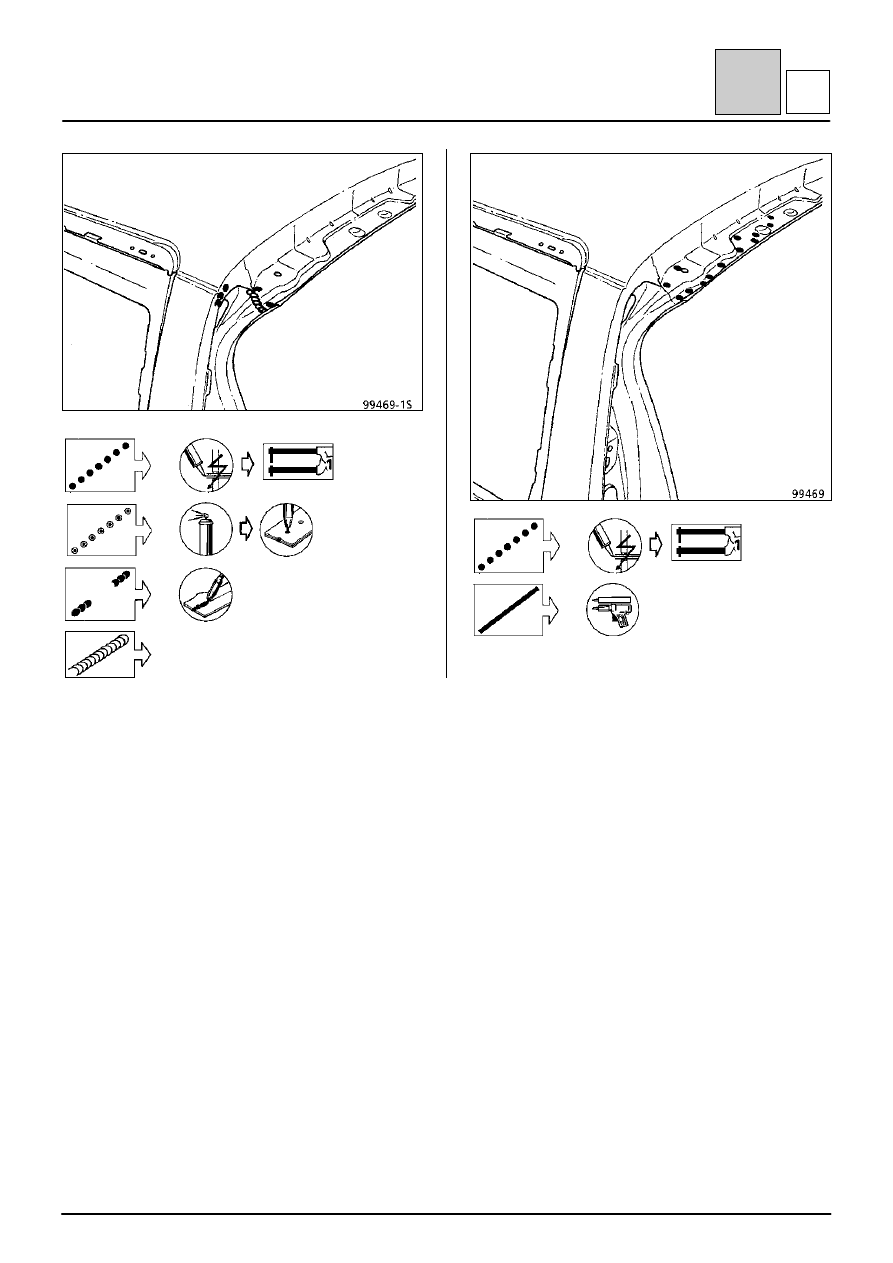

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена задней боковины кузова в сборе

44-45

4

4

N

8

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ ПАНЕЛЬЮ
ПЕРЕДНЕЙ ПРОДОЛЬНОЙ БАЛКИ КРЫШИ

См. операцию

43

-

В

-2.

Сварка

ПРИМЕЧАНИЕ: 3 точки сварки листов трех
толщин: 0,7+1,0+0,8.

9

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЫШИ

См. операции

45

-

А

-3,

45

-

А

-4,

45

-

А

-5.

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена задней боковины кузова в сборе

44-46

4

4

N



1000 мм

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена задней боковины кузова в сборе

44-47

4

4

N

10

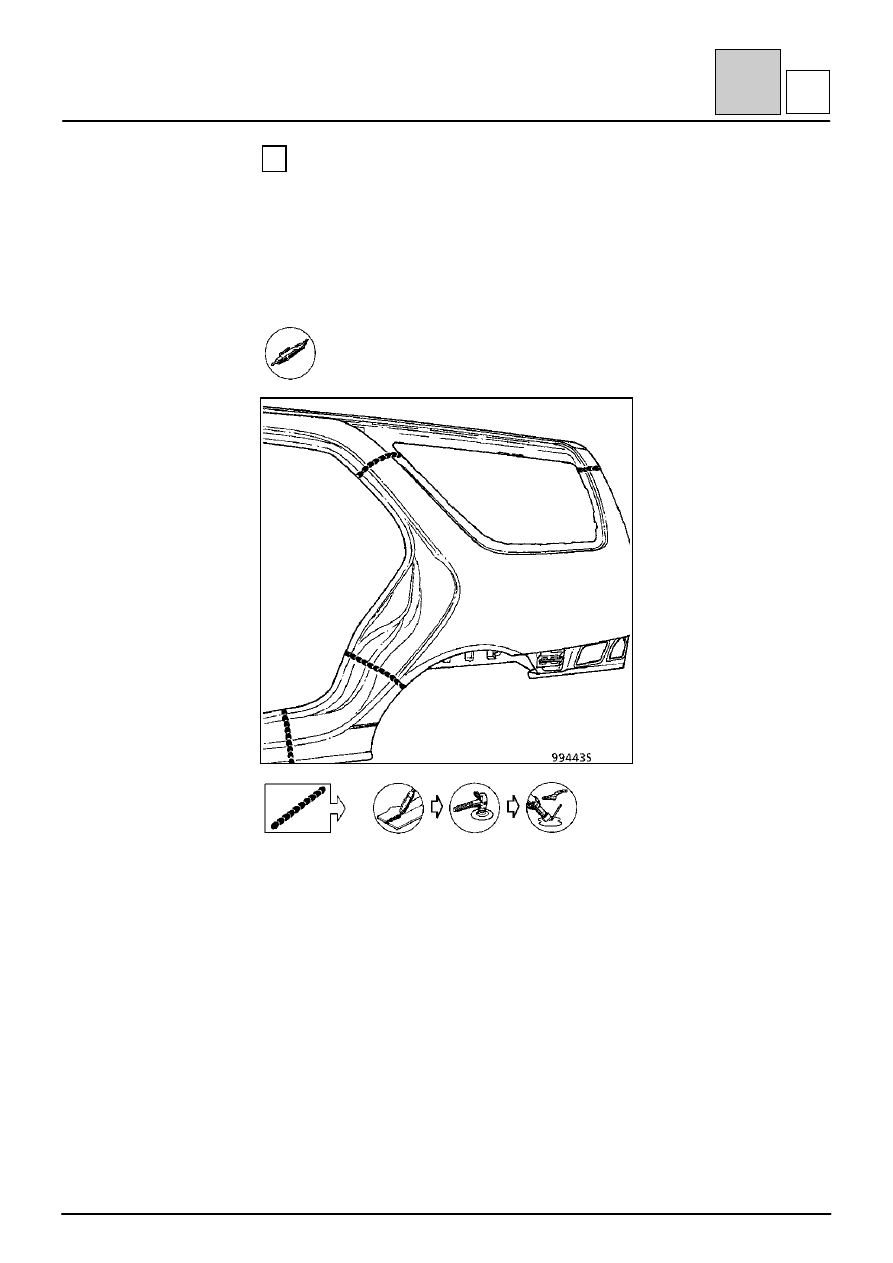

ЛИНИИ ВЫРЕЗАНИЯ ДЕТАЛИ ПРИ
ЧАСТИЧНОЙ ЗАМЕНЕ

Толщина листового металла, мм

Панель крыла

0,8

Удаление сварных соединений

200 мм + 380 мм

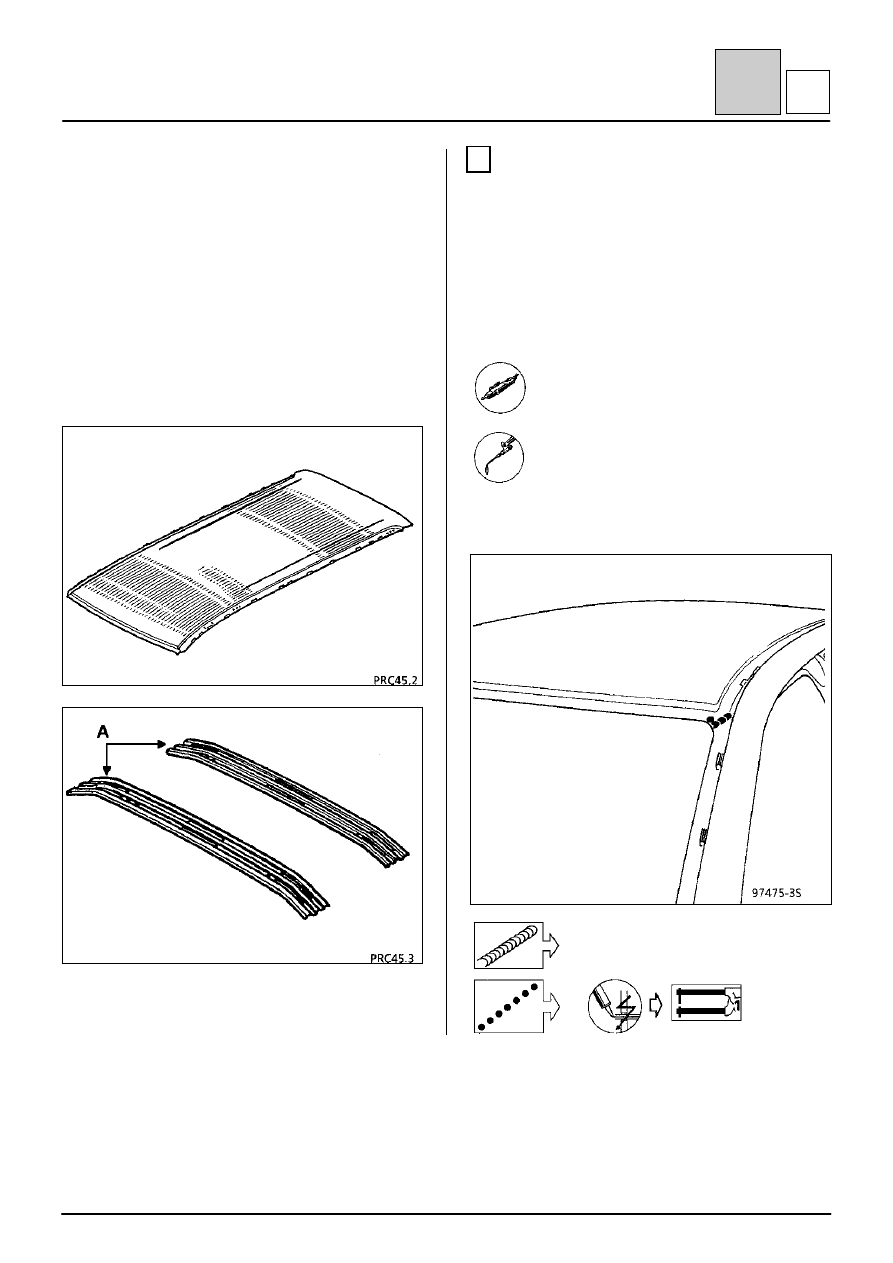

ВЕРХНЯЯ ЧАСТЬ КУЗОВА

Замена панели крыши в сборе

45-1

45

A

ВВЕДЕНИЕ

Замена данной детали является одной из
основных операций при повреждениях от удара
сверху и дополнительной операцией при замене
наружной панели боковины кузова.

ПРИМЕЧАНИЕ: после снятия панели крыши
следует сохранить для дальнейшего
использования оба усилителя крыши (А), которые
будут устанавливаться с новой панелью крыши.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

1

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ ПАНЕЛЬЮ
СТОЙКИ РАМЫ ВЕТРОВОГО СТЕКЛА

Толщина листового металла, мм

Панель крыши в сборе

0,9

Внутренняя панель стойки рамы ветрового
стекла

1,0

Удаление сварных соединений

1 точка электросварки листа толщиной
0,7 с каждой стороны

Паяный шов: 40 мм с каждой стороны

Сварка



40 мм
