ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

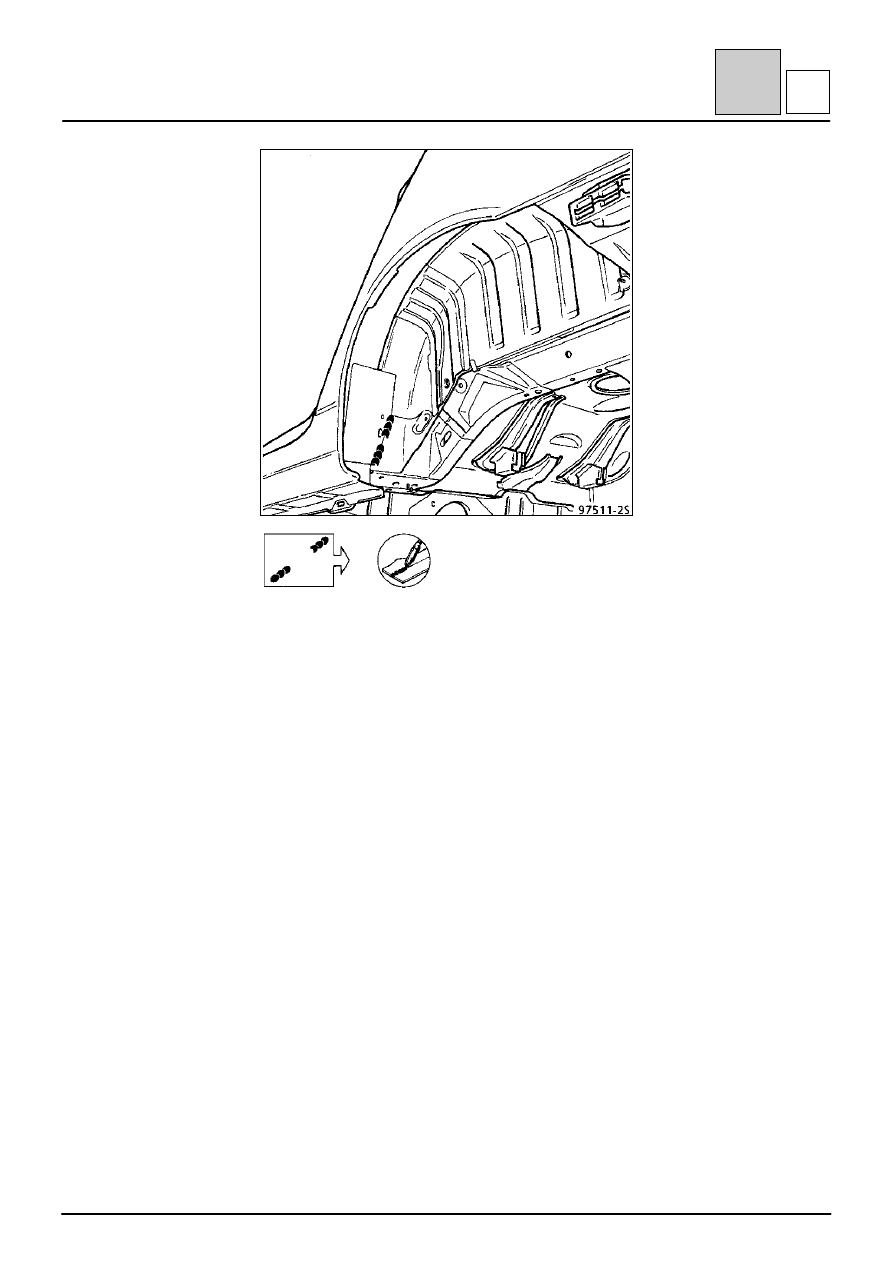

Замена усилителя боковины кузова автомобиля

в 7-местном варианте

44-37

4

4

M

2

СОЕДИНЕНИЕ С УДЛИНИТЕЛЕМ КОЛЕСНОЙ
АРКИ

Толщина листового металла, мм

Удлинитель колесной арки

0,7

Усилитель боковины

1,2

Удаление сварных соединений

2 точки электросварки листа
толщиной 1,2

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

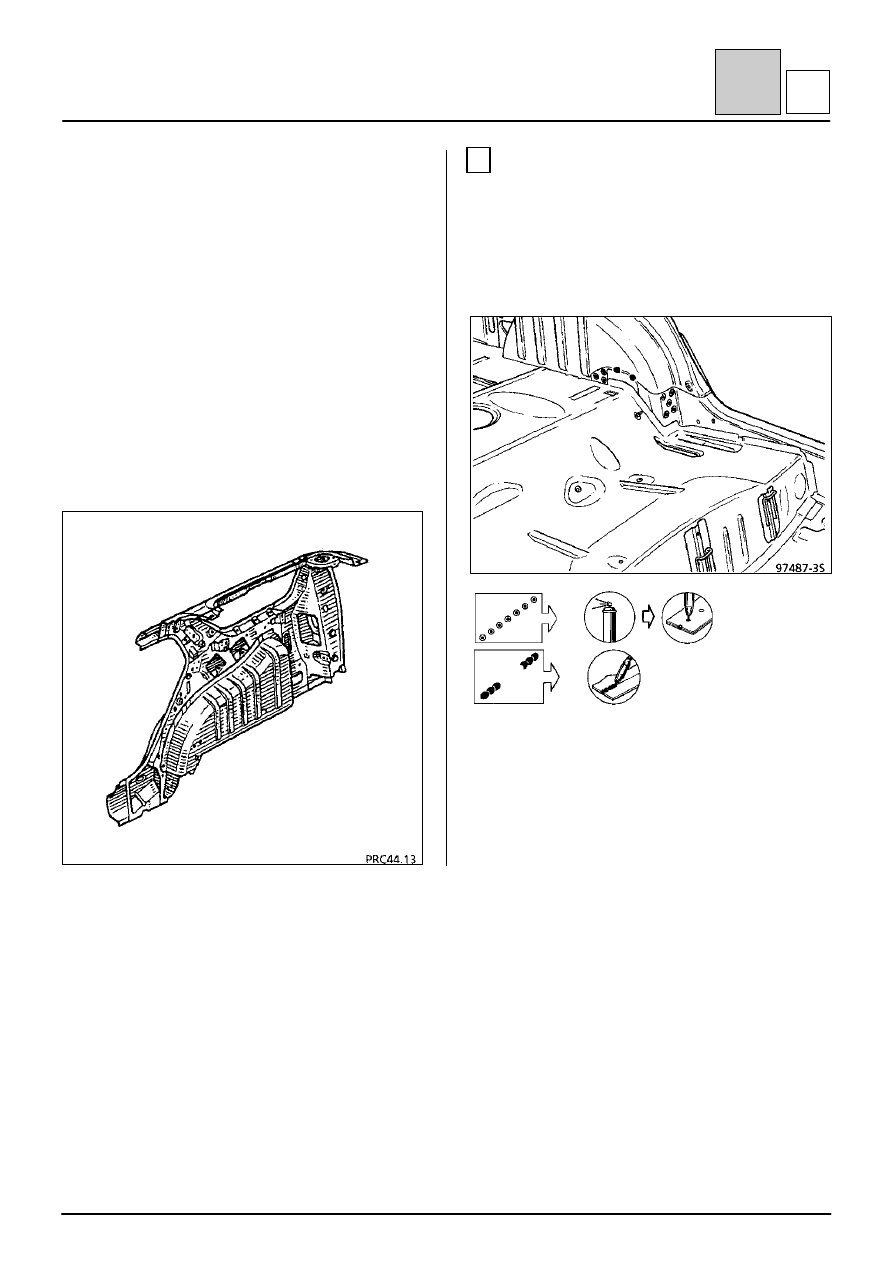

Замена задней боковины кузова в сборе

44-38

4

4

N

ВВЕДЕНИЕ

Замена данной детали является одной из
основных операций при повреждениях от удара
сзади.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе, включающая в себя:
– панель крыла с звукоизолирующим покрытием,
– удлинитель колесной арки,
– внутреннюю и наружную колесные арки,
– усилитель стойки двери,
– усилитель продольной балки крыши,
– внутреннюю панель продольной балки крыши,
– верхний угловой усилитель,
– панель крепления заднего фонаря,
– кронштейн крепления громкоговорителя,
– усилитель крепежного ребра.

1

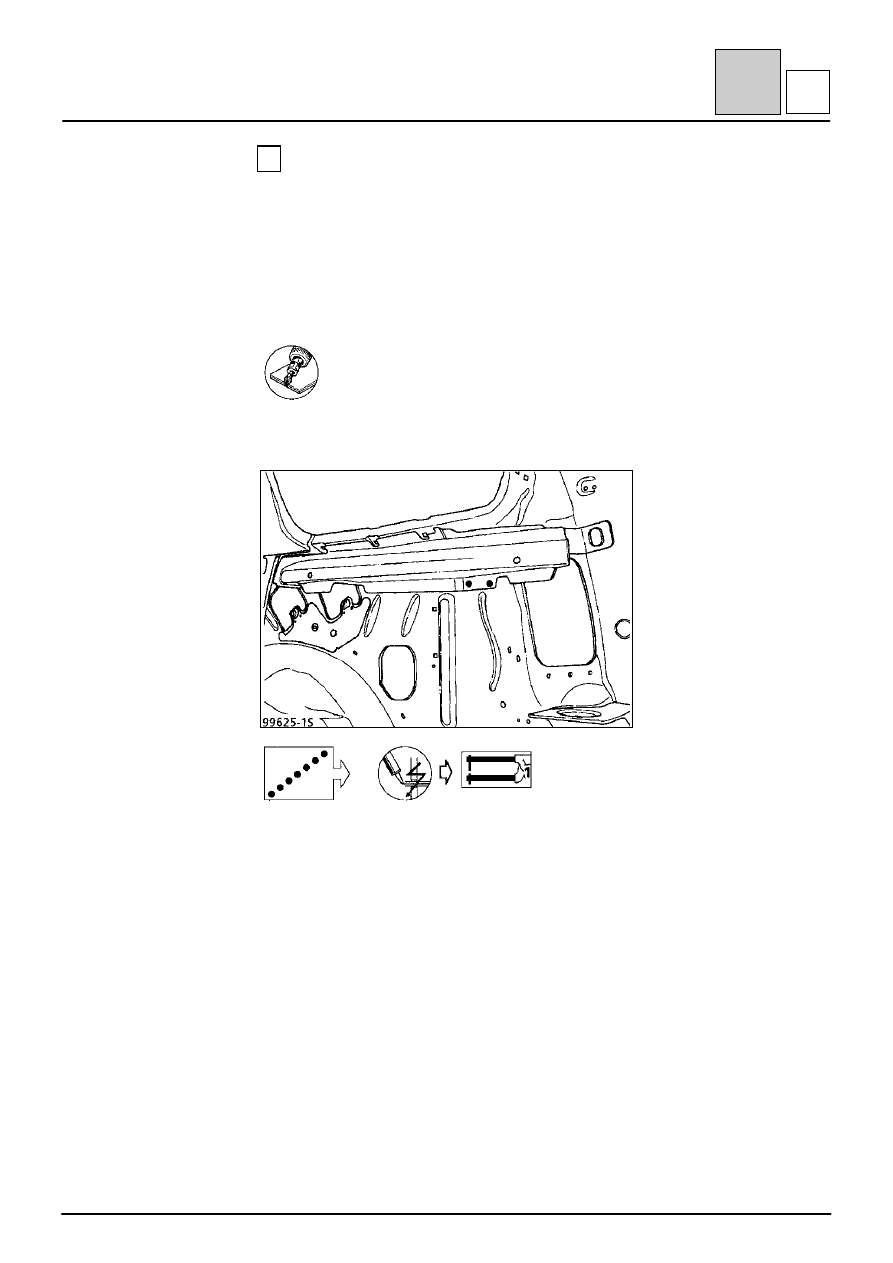

СОЕДИНЕНИЕ С ЗАДНИМ ЛОНЖЕРОНОМ В
СБОРЕ

См. операции

41

-

U

-5,

41

-

U

-6,

41

-

U

-11,

41

-

U

-12

руководства M.R. 308.

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена задней боковины кузова в сборе

44-39

4

4

N

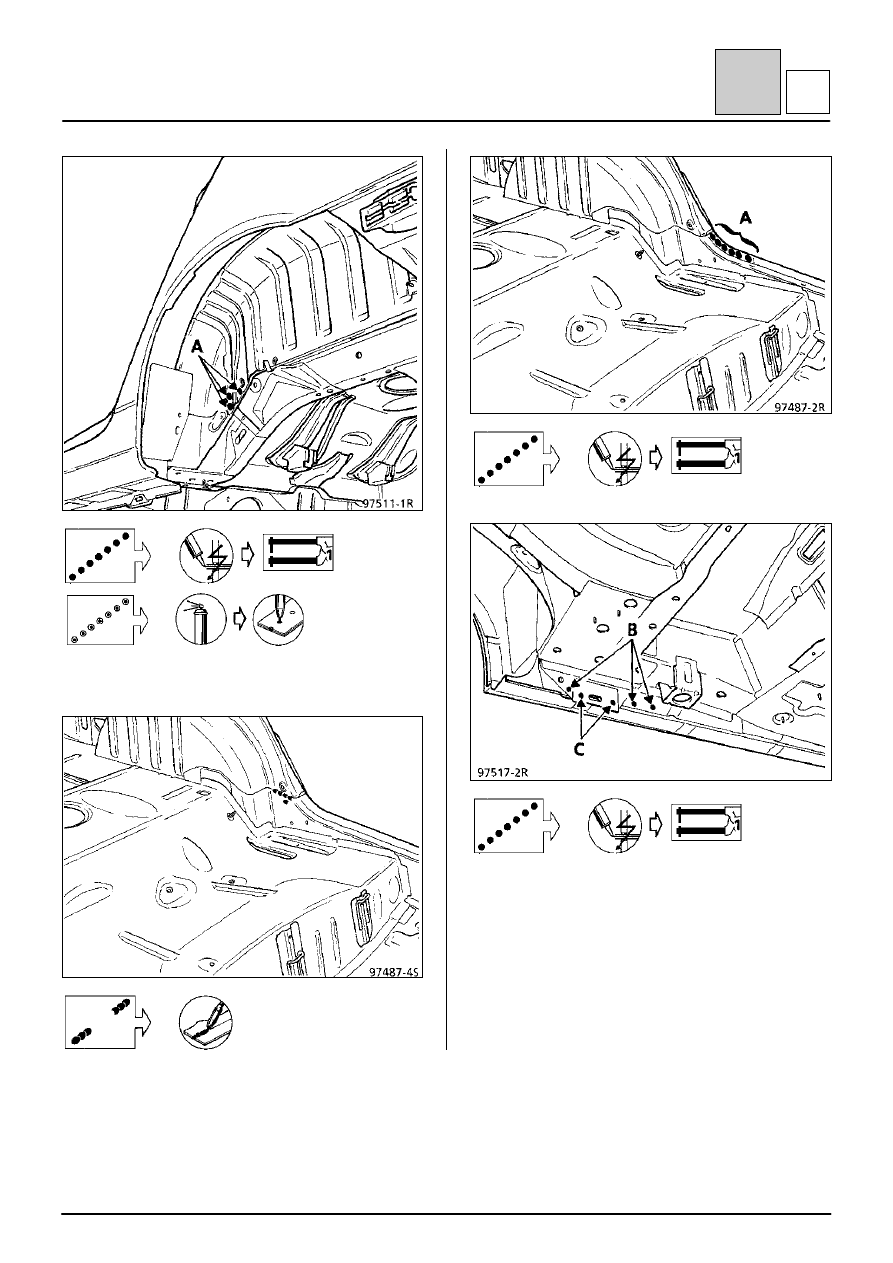

ПРИМЕЧАНИЕ: в месте (А) 3 точки сварки листов
трех толщин: 1,5+0,7+1,5.

ПРИМЕЧАНИЕ:
В месте (АП) 6 точек сварки листов трех толщин:
1,5+0,7+1,5.
В месте (В) 3 точки сварки листов четырех
толщин: 2,0+1,5+1,2+0,8.
В месте (С) 2 точки сварки листов пяти толщин:
(1,5

×2)+2,0+1,0+0,8.

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена задней боковины кузова в сборе

44-40

4

4
