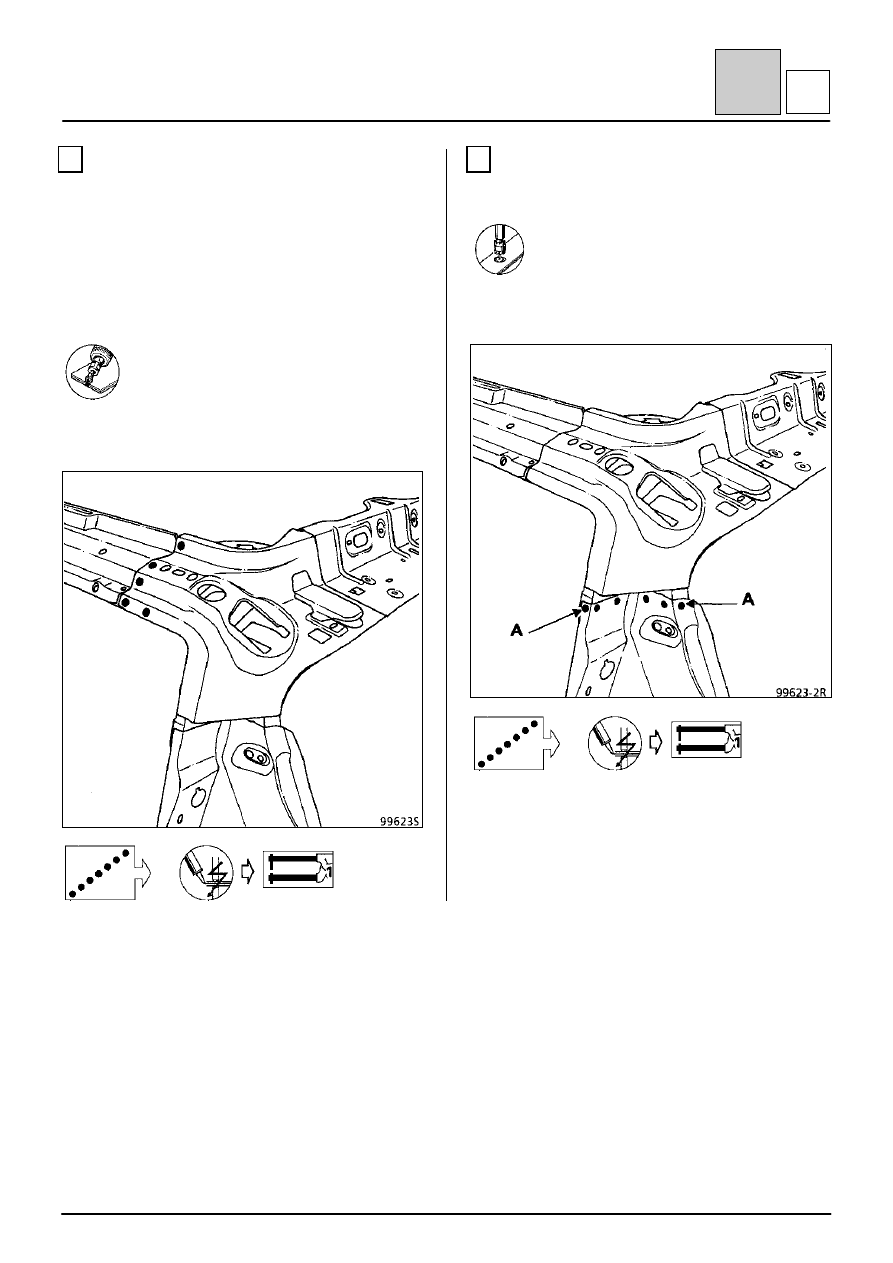

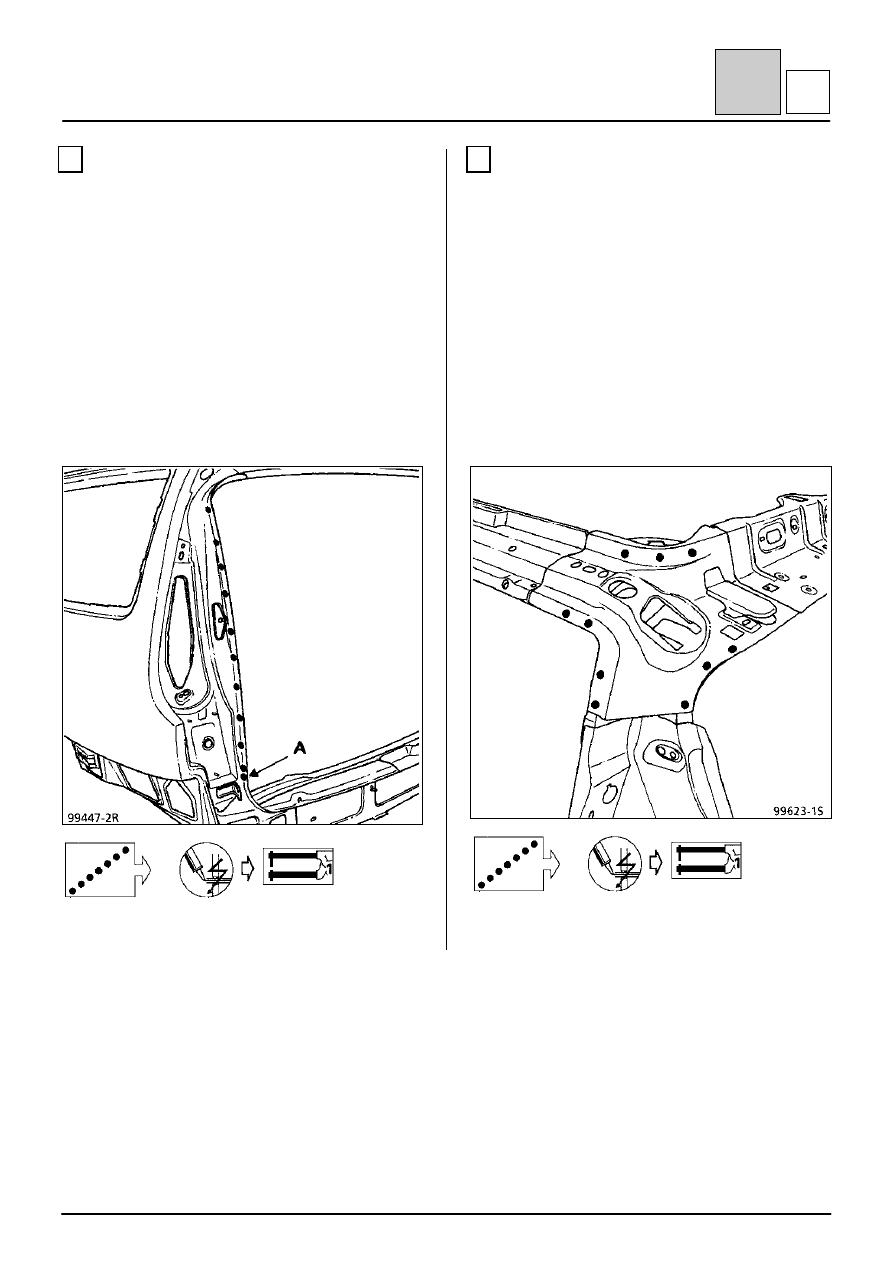

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена удлинителя колесной арки

44-29

4

4

J

4

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЕПЛЕНИЯ
ЗАДНЕГО ФОНАРЯ

Толщина листового металла, мм

Панель крепления заднего фонаря

0,8

Удлинитель колесной арки

0,7

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка

ПРИМЕЧАНИЕ: в месте А одна точка сварки
листов трех толщин: 1,2+0,7+0,8.

5

СОЕДИНЕНИЕ С ВЕРХНИМ УГЛОВЫМ
УСИЛИТЕЛЕМ

Толщина листового металла, мм

Угловой усилитель

1,2

Удлинитель колесной арки

0,7

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена удлинителя колесной арки

44-30

4

4

J

6

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ ПАНЕЛЬЮ
ПРОДОЛЬНОЙ БАЛКИ КРЫШИ

Толщина листового металла, мм

Внутренняя панель продольной балки

0,7

Удлинитель колесной арки

0,7

Удаление сварных соединений

5 точек электросварки листа
толщиной 0,7

Сварка

7

ВЫРЕЗ ДЕТАЛИ ПРИ ЧАСТИЧНОЙ ЗАМЕНЕ

Удаление сварных соединений

6 точек электросварки листа
толщиной 0,7

Сварка

ПРИМЕЧАНИЕ: в месте А две точки сварки
листов трех толщин: 0,7+0,7+0,8.

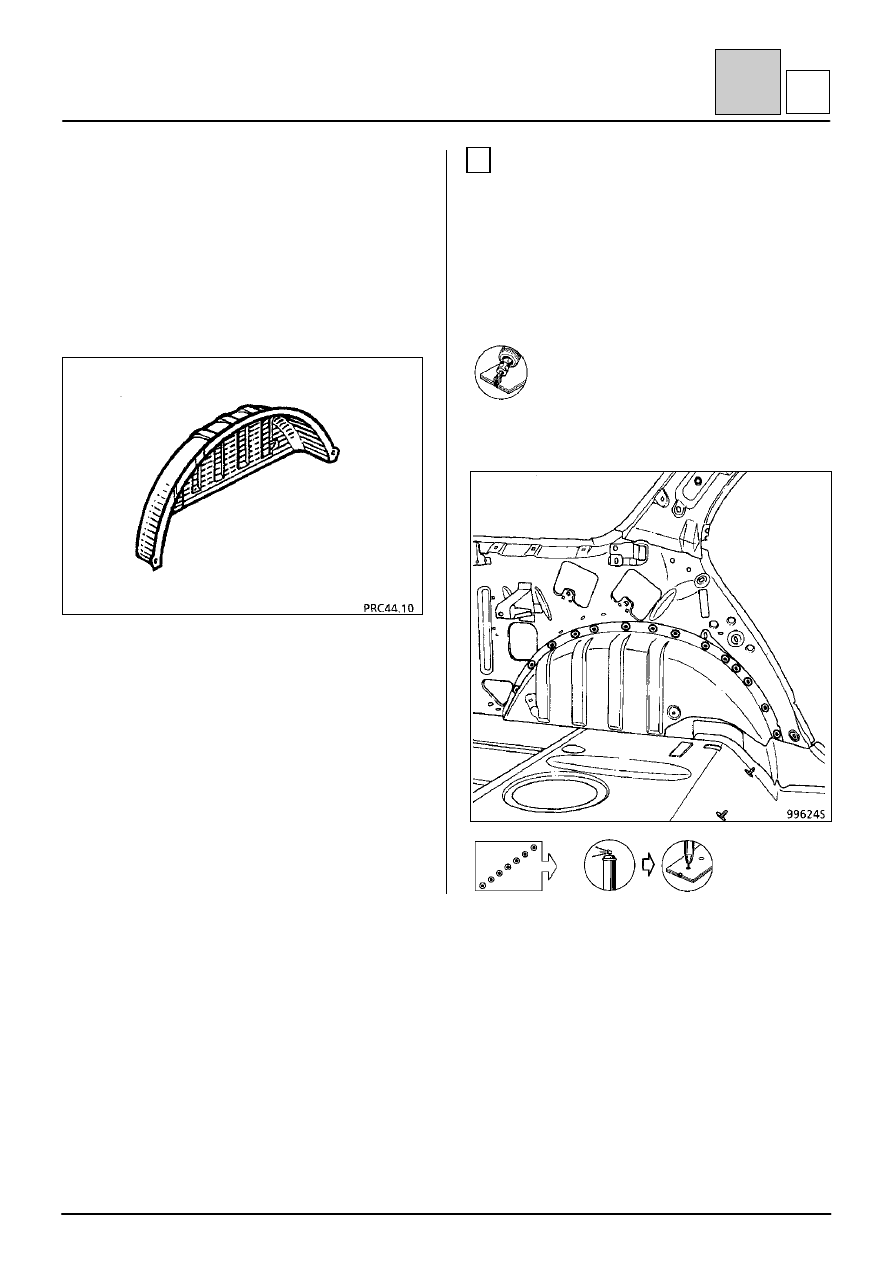

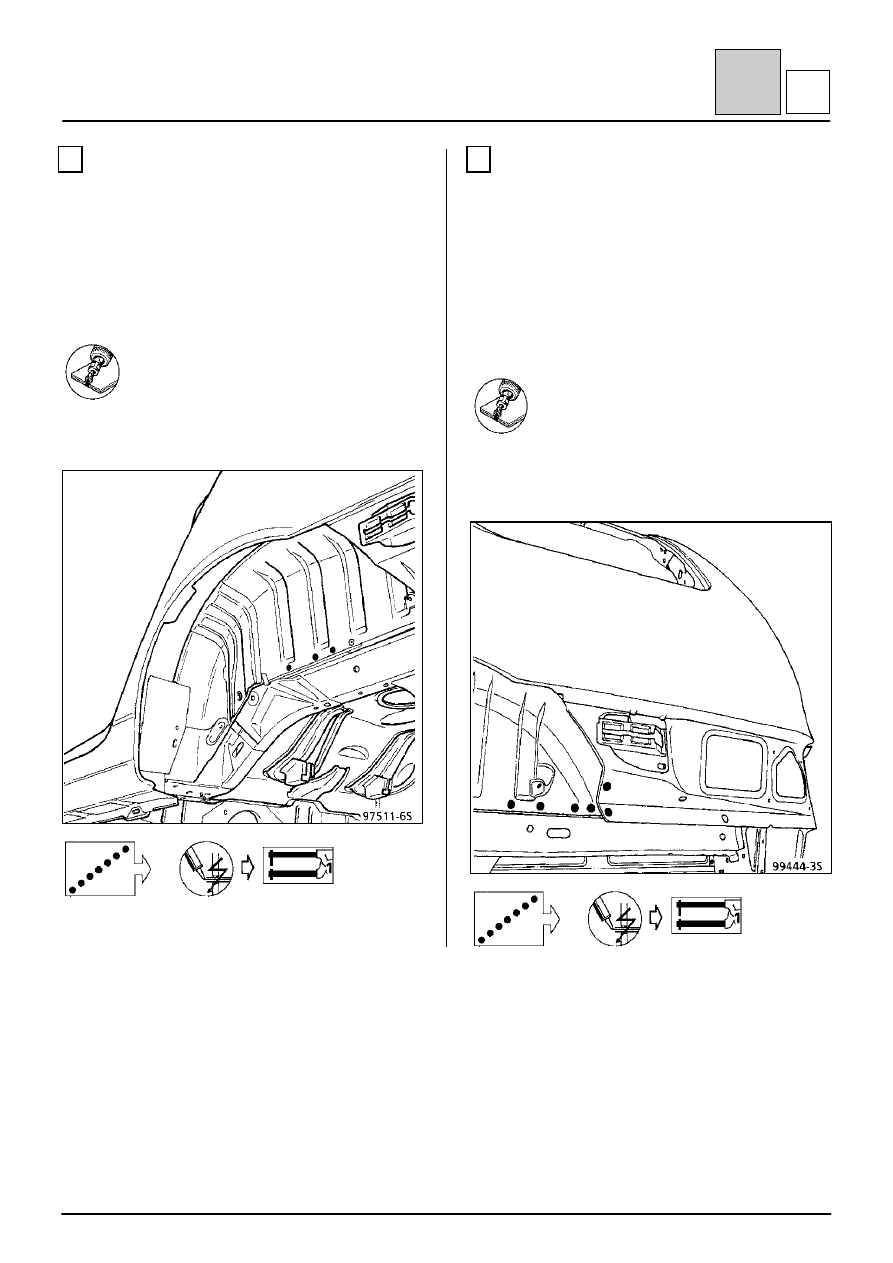

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена внутренней колесной арки

44-31

4

4

K

ВВЕДЕНИЕ

Замена данной детали производится в
дополнение к операции замены панели крыла с
наружной колесной аркой или панели задка с
полом.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с усилителем.

1

СОЕДИНЕНИЕ С НАРУЖНОЙ КОЛЕСНОЙ
АРКОЙ

Толщина листового металла, мм

Внутренняя колесная арка

0,7

Наружная колесная арка

0,7

Удаление сварных соединений

18 точек электросварки листа
толщиной 0,7

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена внутренней колесной арки

44-32

4

4

K

2

СОЕДИНЕНИЕ С ПЕРЕДНЕЮ ЧАСТЬЮ
ЗАДНЕГО ПОЛА

Толщина листового металла, мм

Внутренняя колесная арка

0,7

Передняя часть заднего пола

0,7

Удаление сварных соединений

4 точки электросварки листа
толщиной 0,7

Сварка

3

СОЕДИНЕНИЕ С ЗАДНЕЙ ЧАСТЬЮ ЗАДНЕГО
ПОЛА

Толщина листового металла, мм

Внутренняя колесная арка

0,7

Задняя часть заднего пола

0,7

Панель крыла

0,8

Наружная колесная арка

0,7

Удаление сварных соединений

6 точек электросварки листов
толщиной 0,7

Сварка
