Renault Laguna I. Руководство - часть 357

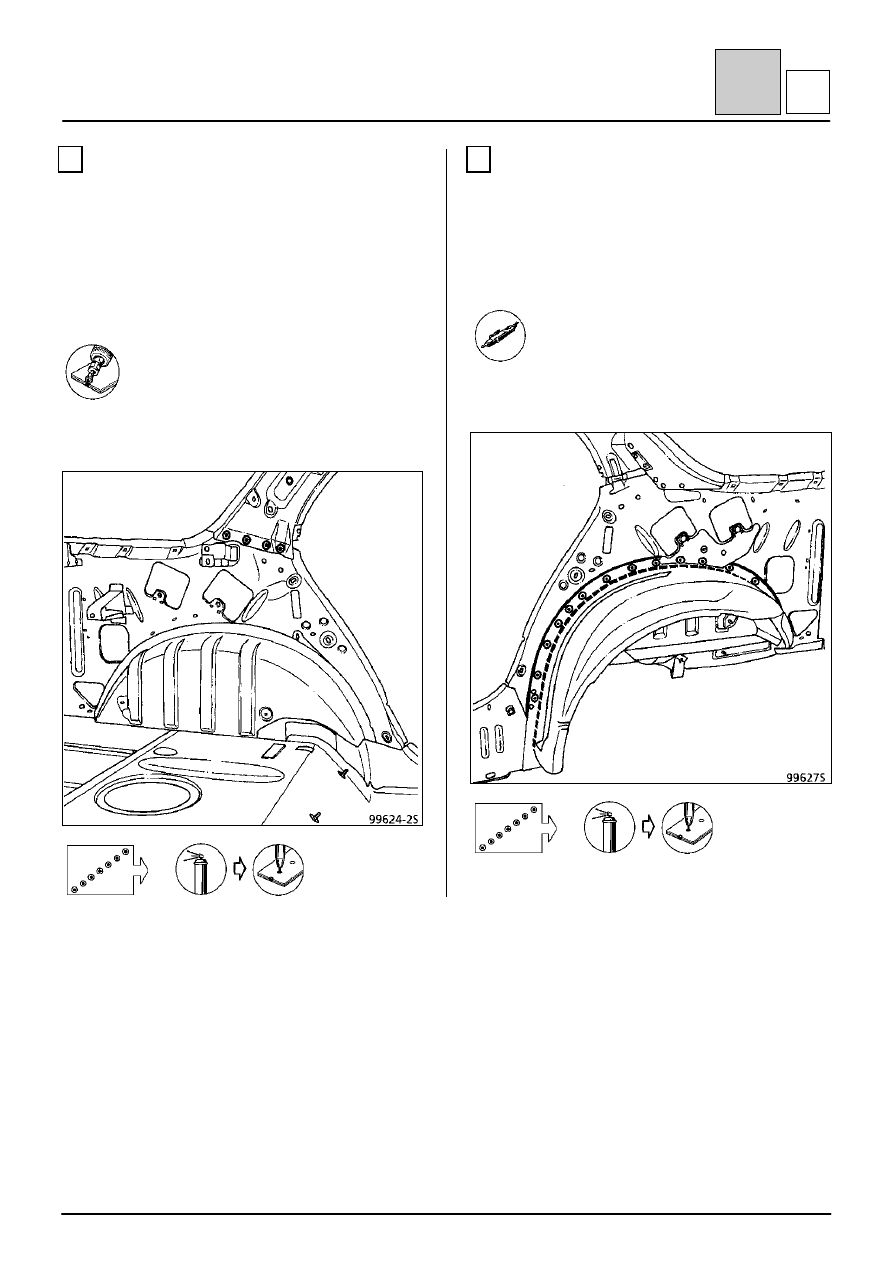

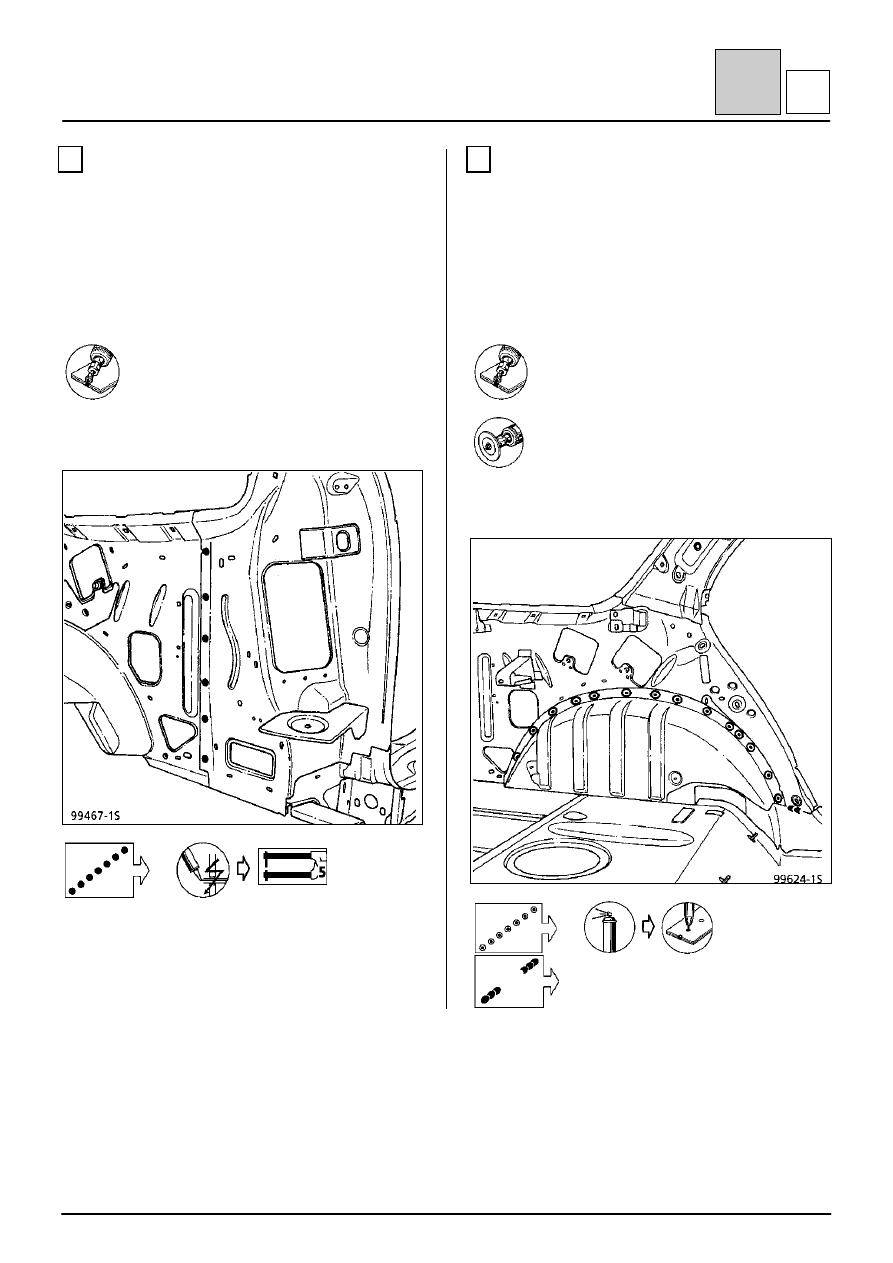

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена наружной колесной арки

44-25

4

4

I

5

СОЕДИНЕНИЕ С УДЛИНИТЕЛЕМ КОЛЕСНОЙ
АРКИ

Толщина листового металла, мм

Удлинитель колесной арки

0,7

Колесная арка

0,7

Удаление сварных соединений

7 точек электросварки листа
толщиной 0,7

Сварка

6

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ КОЛЕСНОЙ
АРКОЙ

Толщина листового металла, мм

Наружная колесная арка

0,7

Колесная арка

0,7

Удаление сварных соединений

18 точек электросварки листа
толщиной 0,7

2 сварных шва длиной 20 мм

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена наружной колесной арки

44-26

4

4

I

7

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ ПАНЕЛЬЮ
СТОЙКИ

Толщина листового металла, мм

Внутренняя панель стойки

0,7

Колесная арка

0,7

Удаление сварных соединений

4 точки электросварки листа
толщиной 0,7

Сварка

8

ВЫРЕЗ ДЕТАЛИ ПРИ ЧАСТИЧНОЙ ЗАМЕНЕ

Толщина листового металла, мм

Наружная колесная арка

0,7

Удаление сварных соединений

1000 мм

Сварка

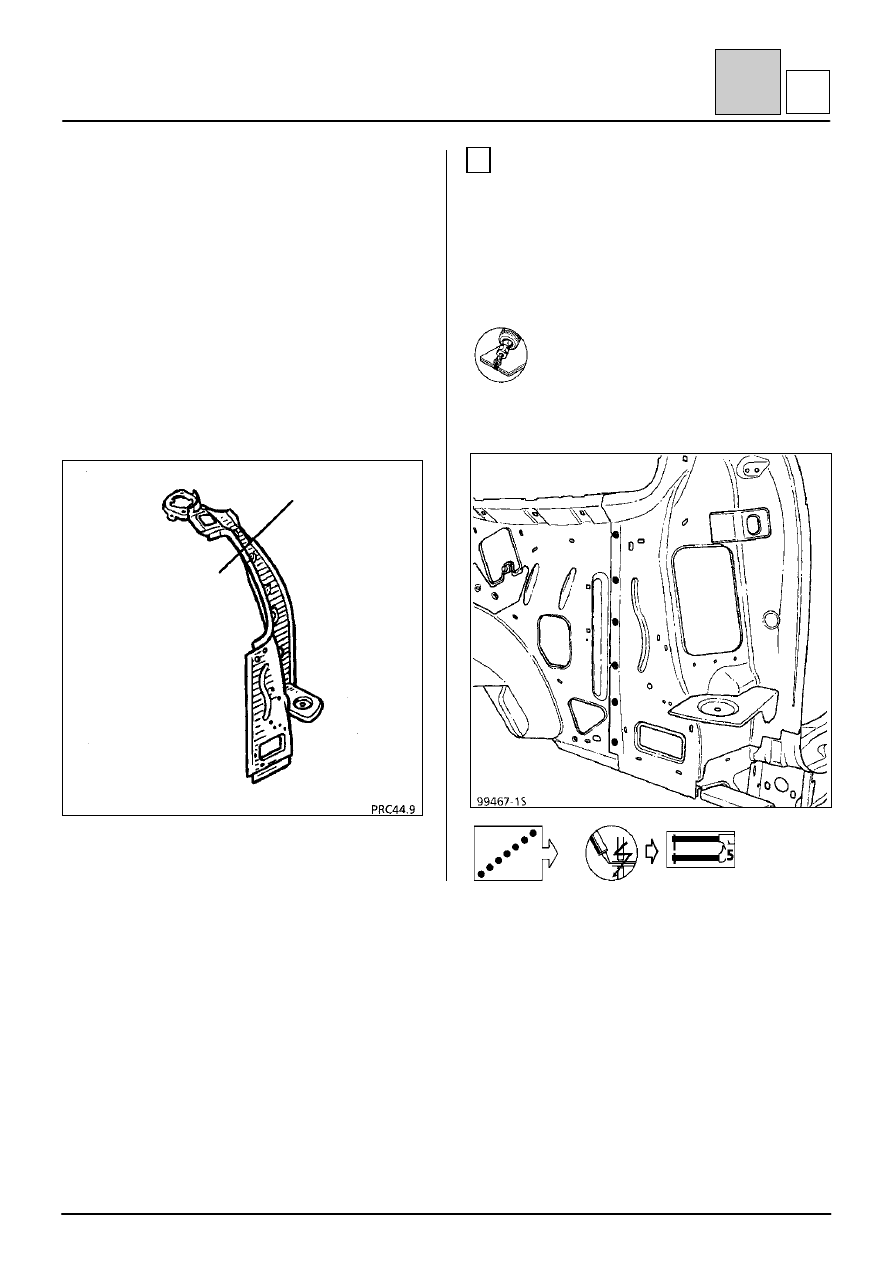

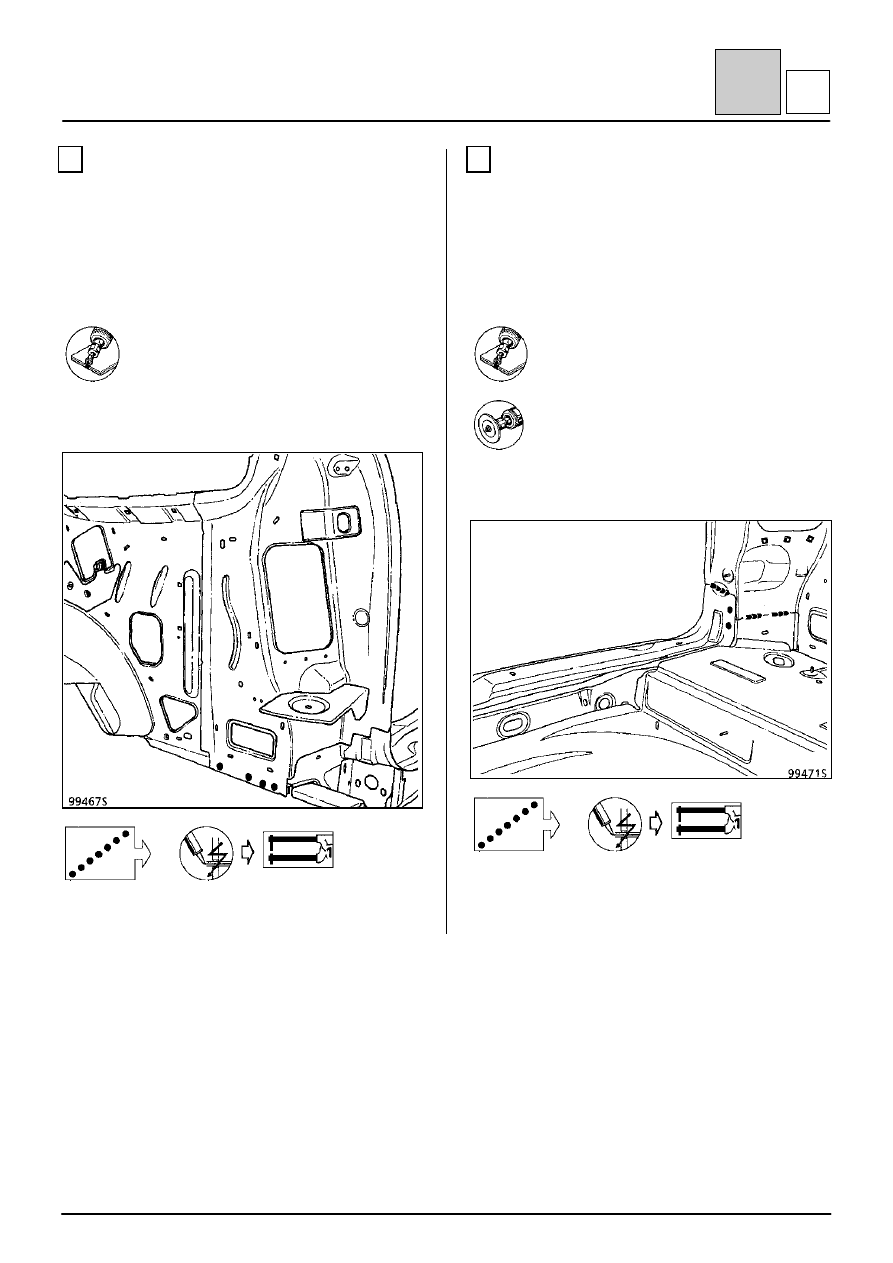

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена удлинителя колесной арки

44-27

4

4

J

ВВЕДЕНИЕ

Полная замена данной детали производится в
дополнение к операции замены панели крыши или
верхней панели боковины кузова.

Частичная замена данной детали производится в
дополнение к операции замены панели крыла или
панели крепления заднего фонаря.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с нижней угловой косынкой,
кронштейном крепления громкоговорителя и
удлинителем верхней колесной арки.

1

СОЕДИНЕНИЕ С КОЛЕСНОЙ АРКОЙ

Толщина листового металла, мм

Колесная арка

0,7

Удлинитель колесной арки

0,7

Удаление сварных соединений

7 точек электросварки листов
толщиной 0,7

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена удлинителя колесной арки

44-28

4

4

J

2

СОЕДИНЕНИЕ С ЗАДНИМ ПОЛОМ

Толщина листового металла, мм

Удлинитель колесной арки

0,7

Задний пол

0,7

Удаление сварных соединений

4 точки электросварки листа
толщиной 0,8

Сварка

ПРИМЕЧАНИЕ: сварку выполнять при установке
панели крыла.

3

СОЕДИНЕНИЕ С ЗАДНЕЙ ПОПЕРЕЧИНОЙ

Толщина листового металла, мм

Удлинитель пола

1,2

Удлинитель колесной арки

0,7

Удаление сварных соединений

2 точки электросварки листа
толщиной 1,2

3 сварных шва длиной 30 мм

Сварка
