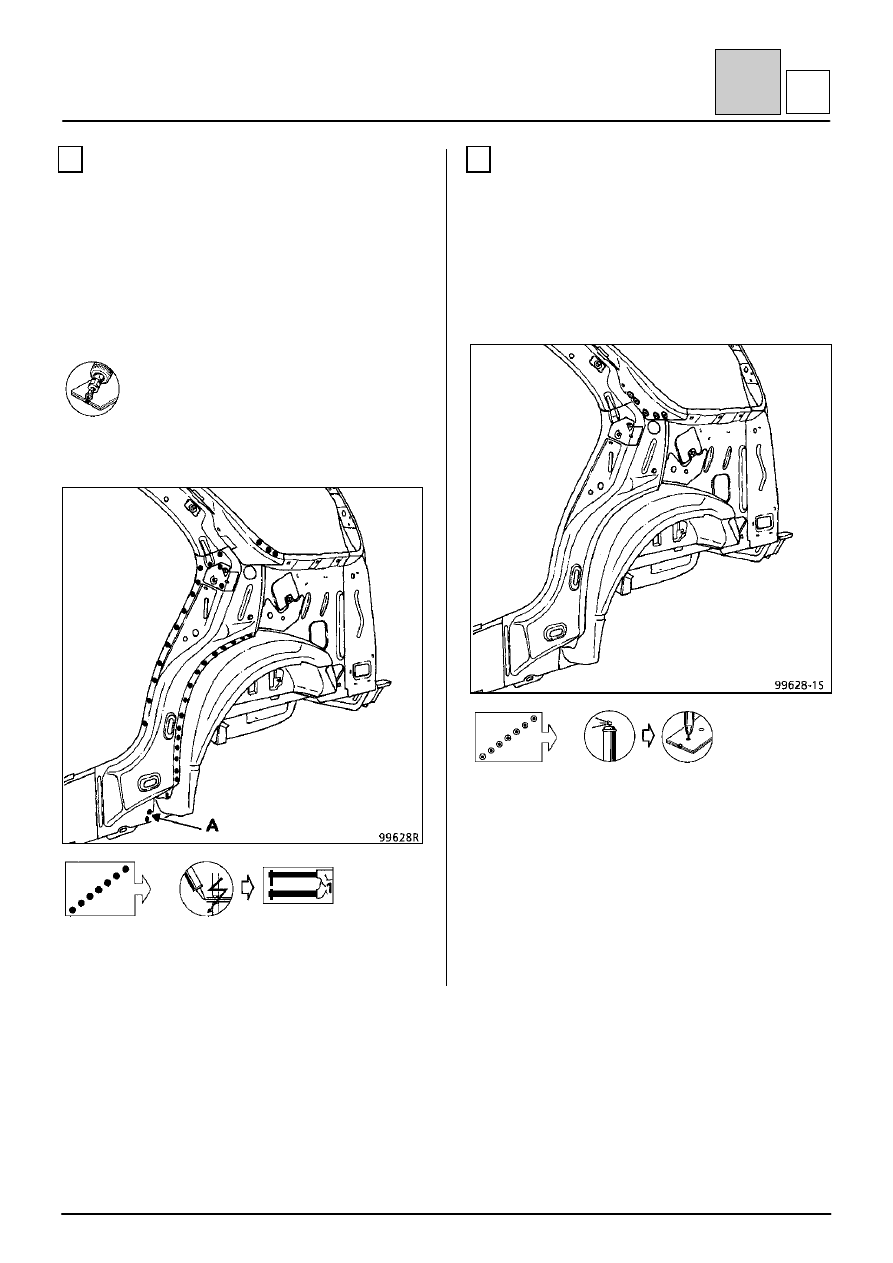

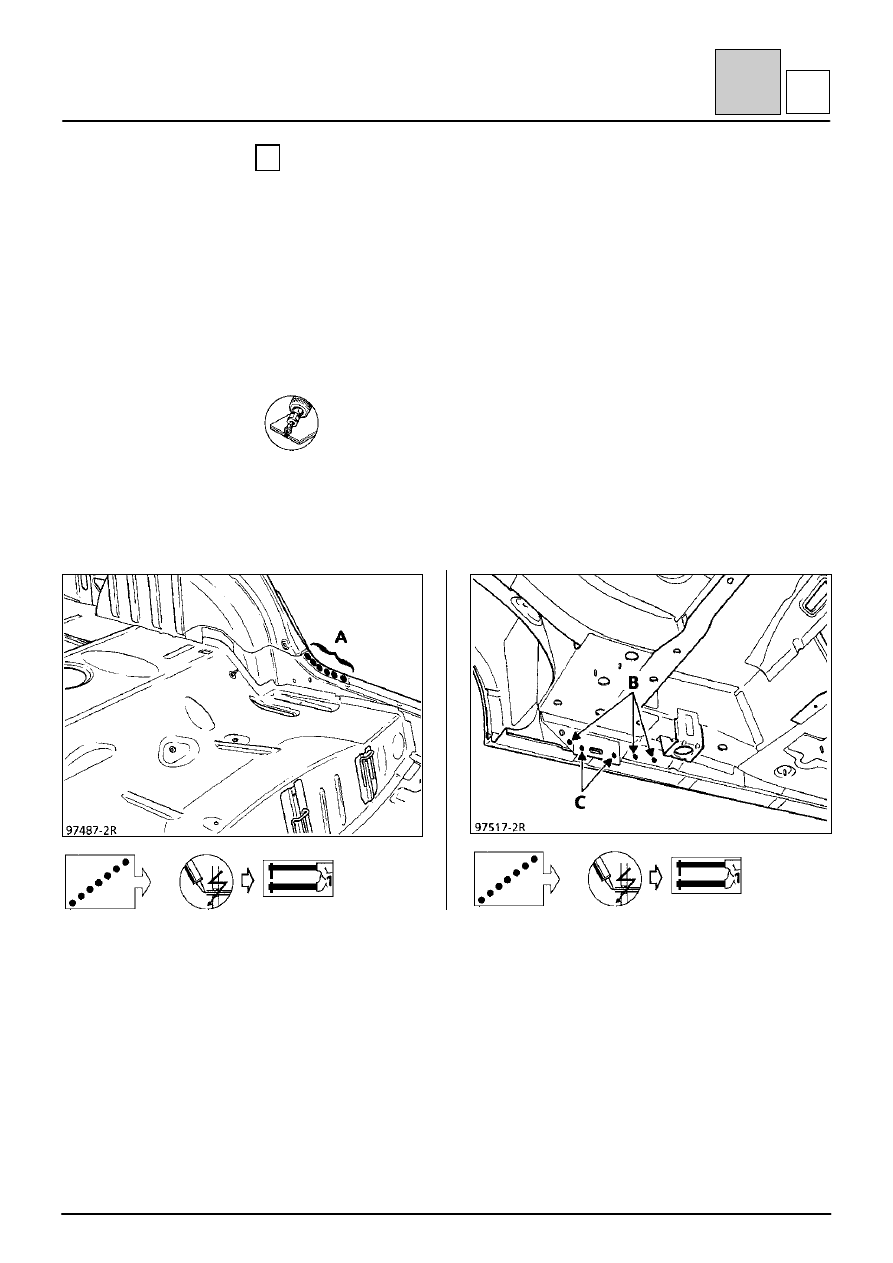

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена усилителя стойки задней двери

44-21

4

4

H

2

СОЕДИНЕНИЕ С НАРУЖНОЙ КОЛЕСНОЙ
АРКОЙ

Толщина листового металла, мм

Усилитель стойки задней двери

1,2

Наружная колесная арка

0,7

Панель крыла

0,8

Удаление сварных соединений

39 точек электросварки листа
толщиной 1,2

СВАРКА

ПРИМЕЧАНИЕ: сварку выполнять при установке
панели крыла, кроме места (А), где сварка
производится по листам трех толщин.

3

СОЕДИНЕНИЕ С ВЕРХНЕЙ ЧАСТЬЮ
УСИЛИТЕЛЯ СТОЙКИ ДВЕРИ

Толщина листового металла, мм

Верхняя часть усилителя стойки двери

1,2

Нижняя часть усилителя стойки двери

1,2

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена усилителя стойки задней двери

44-22

4

4

H

4

СОЕДИНЕНИЕ С ЗАДНИМ ЛОНЖЕРОНОМ В
СБОРЕ

Толщина листового металла, мм

Накладка задней части порога

1,0

Усилитель стойки задней двери

1,2

Усилитель под установку домкрата

1,5

Кронштейн крепления заднего моста

2,0

Панель порога кузова

0,8

Удаление сварных соединений

6 точек электросварки листа толщиной 1,5
3 точки электросварки листов двух
толщин: 1,0+1,5
2 точки сварки листов трех толщин:
(1,5

×2)+2,0.

Сварка

ПРИМЕЧАНИЕ:
В месте (А) 6 точек сварки листов трех толщин:
1,5+1,2+0,8.
В месте (В) 3 точки сварки листов четырех толщин:
2,0+1,5+1,2+0,8.
В месте (С) 2 точки сварки листов пяти толщин:
(1,5

×2)+2,0+1,0+0,8.

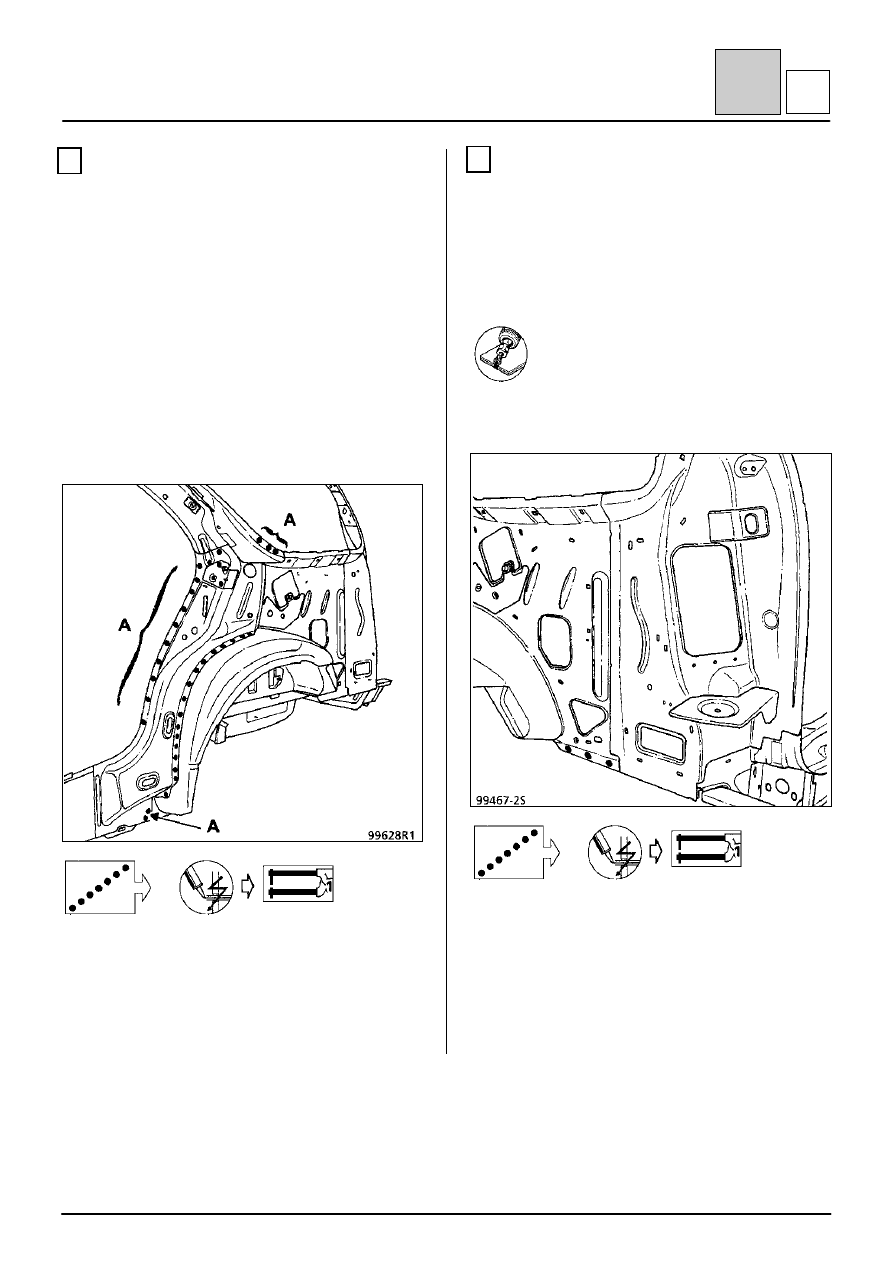

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

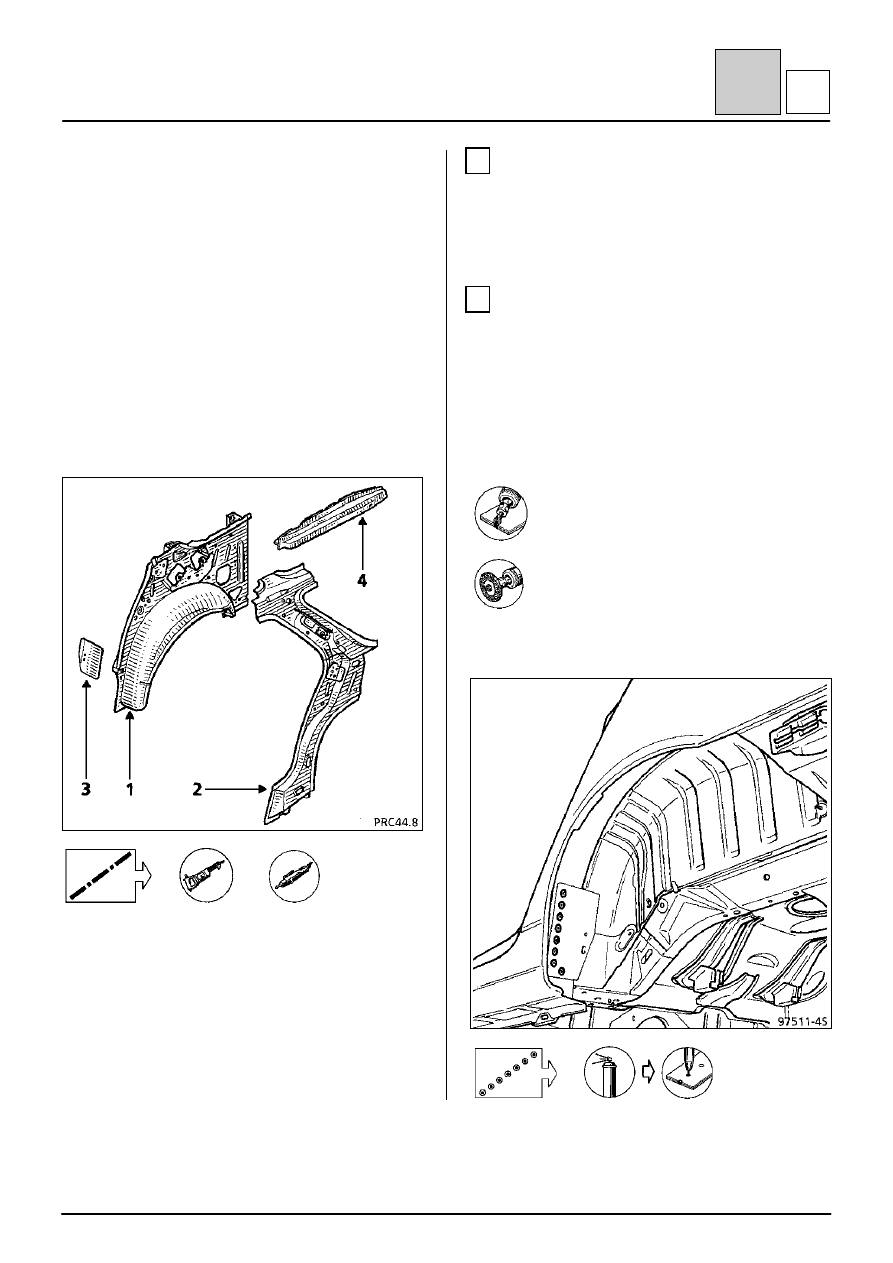

Замена наружной колесной арки

44-23

4

4

I

ВВЕДЕНИЕ

Замена данной детали производится в
дополнение к операции замены панели крыла.

Она требует также замены усилителя колесной
арки, усилителя стойки двери и усилителя
боковины кузова на автомобилях в 7-местном
варианте.

Данная деталь может также заменяться частично.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА:
1 Колесная арка
2 Усилитель стойки двери
3 Усилитель колесной арки
4 Усилитель боковины кузова



или



1

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЫЛА

Удаление данного сварного соединения не
производится, т. к. обе детали снимаются
одновременно.
Сварку производить при установке панели крыла
(см. операцию 44 А).

2

СОЕДИНЕНИЕ С УСИЛИТЕЛЕМ КОЛЕСНОЙ
АРКИ

Толщина листового металла, мм

Усилитель колесной арки

1,2

Наружная колесная арка

0,7

Удаление сварных соединений

7 точек электросварки листа
толщиной 1,2

2 сварных шва длиной 60 мм и 40 мм

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена наружной колесной арки

44-24

4

4

I

3

СОЕДИНЕНИЕ С УСИЛИТЕЛЕМ СТОЙКИ
ДВЕРИ

Толщина листового металла, мм

Наружная колесная арка

0,7

Усилитель стойки двери

1,2

Панель крыла

0,8

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. обе детали снимаются
одновременно.

Сварка

ПРИМЕЧАНИЕ:
Данное сварное соединение выполняется только
после удаления соединения верхней части
усилителя стойки двери.
Сварку выполнять до установки панели крыла,
кроме места (А), где производится точечная
сварки по листам трех толщин: 0,7+1,2+0,8.

4

СОЕДИНЕНИЕ С ЗАДНИМ ПОЛОМ

Толщина листового металла, мм

Колесная арка

0,7

Задний пол

0,7

Удаление сварных соединений

3 точки электросварки листа толщиной
0,7

Сварка

ПРИМЕЧАНИЕ: Выполняется точечная сварки по
листам трех толщин: 0,7+0,7+0,8 при установке
панели крыла.
