Renault Laguna I. Руководство - часть 361

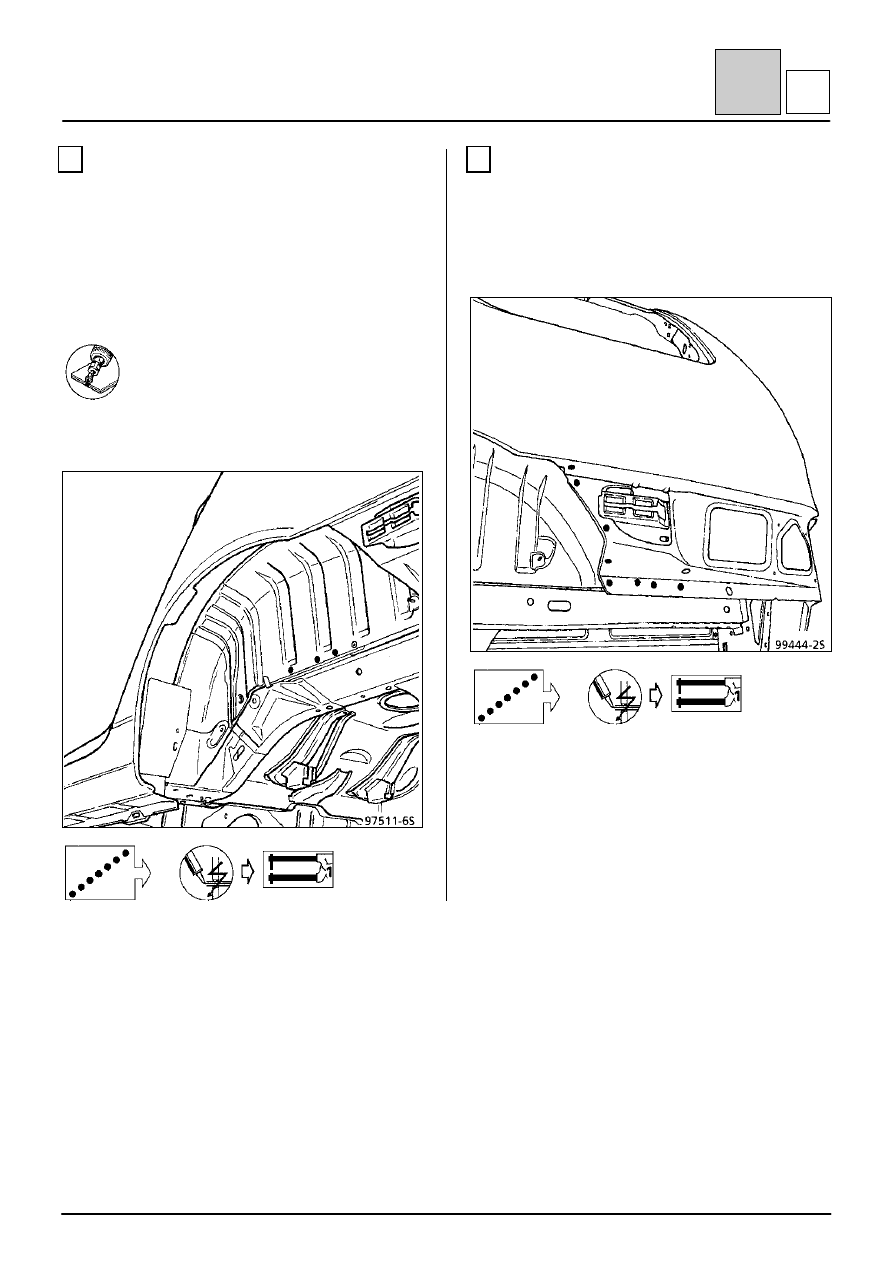

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена задней боковины кузова в сборе

44-41

4

4

N

2

СОЕДИНЕНИЕ С ПЕРЕДНЕЙ ЧАСТЬЮ
ЗАДНЕГО ПОЛА

Толщина листового металла, мм

Внутренняя колесная арка

0,7

Передняя часть заднего пола

0,7

Удаление сварных соединений

10 точек электросварки листа
толщиной 0,7

Сварка

3

СОЕДИНЕНИЕ С ЗАДНЕЙ ЧАСТЬЮ ЗАДНЕГО
ПОЛА

См. операции

44

-

А

-2,

44

-

А

-3.

Сварка

ПРИМЕЧАНИЕ: точки сварки листов трех толщин
(0,7

×2)+0,8 выполняются при установке панели

крыла.

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена задней боковины кузова в сборе

44-42

4

4

N

4

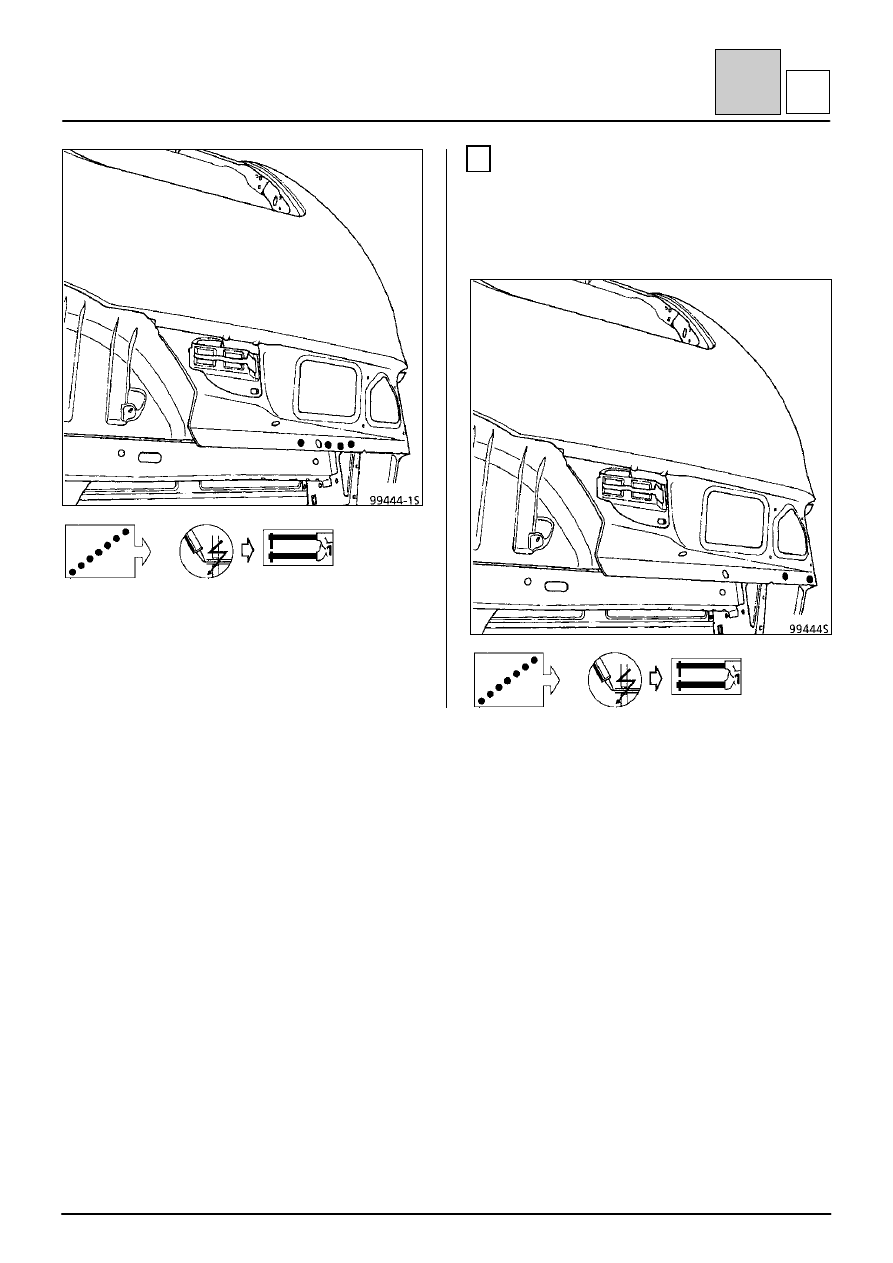

СОЕДИНЕНИЕ С ПАНЕЛЬЮ ЗАДКА В СБОРЕ

См. операции

44

-

А

-5,

44

-

Е

-1,

44

-

Е

-2.

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена задней боковины кузова в сборе

44-43

4

4

N

5

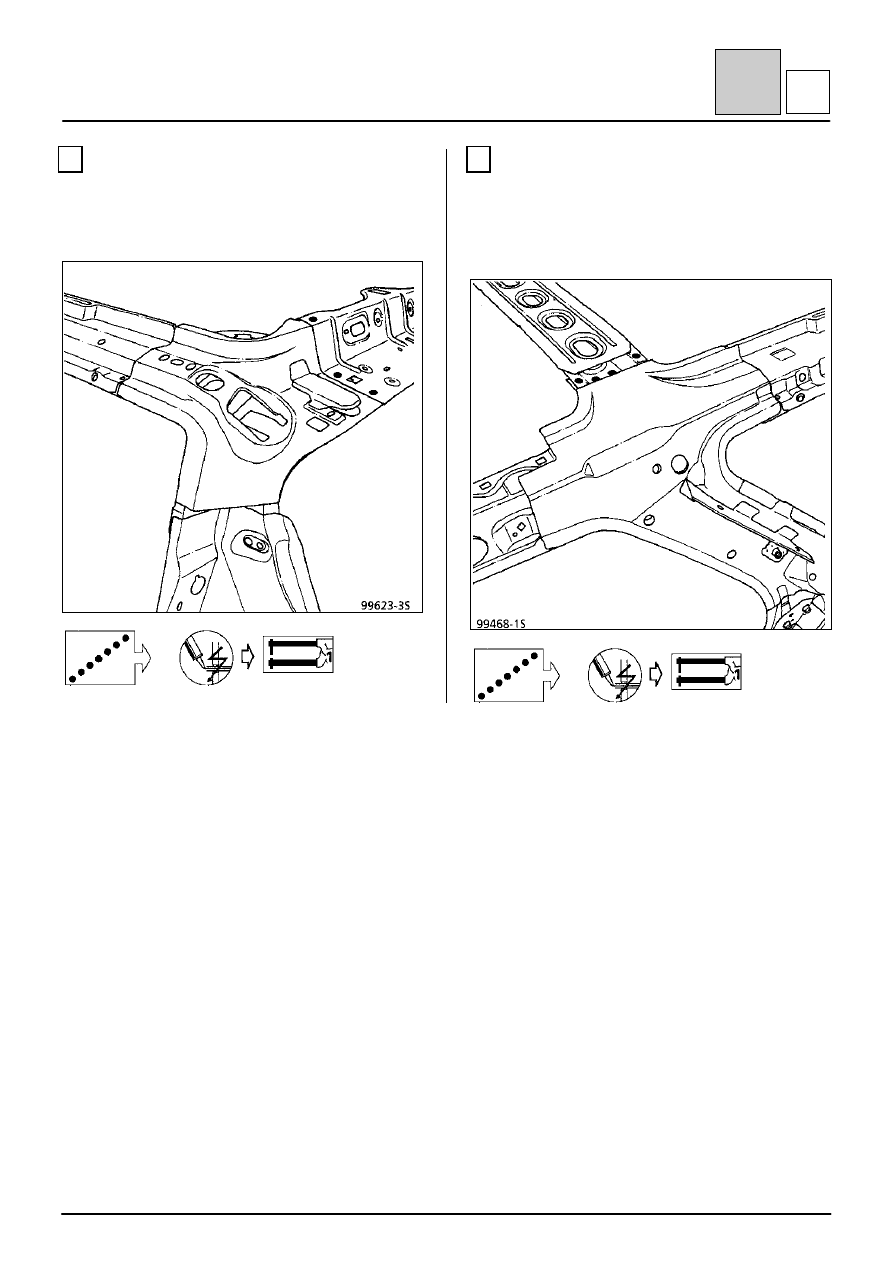

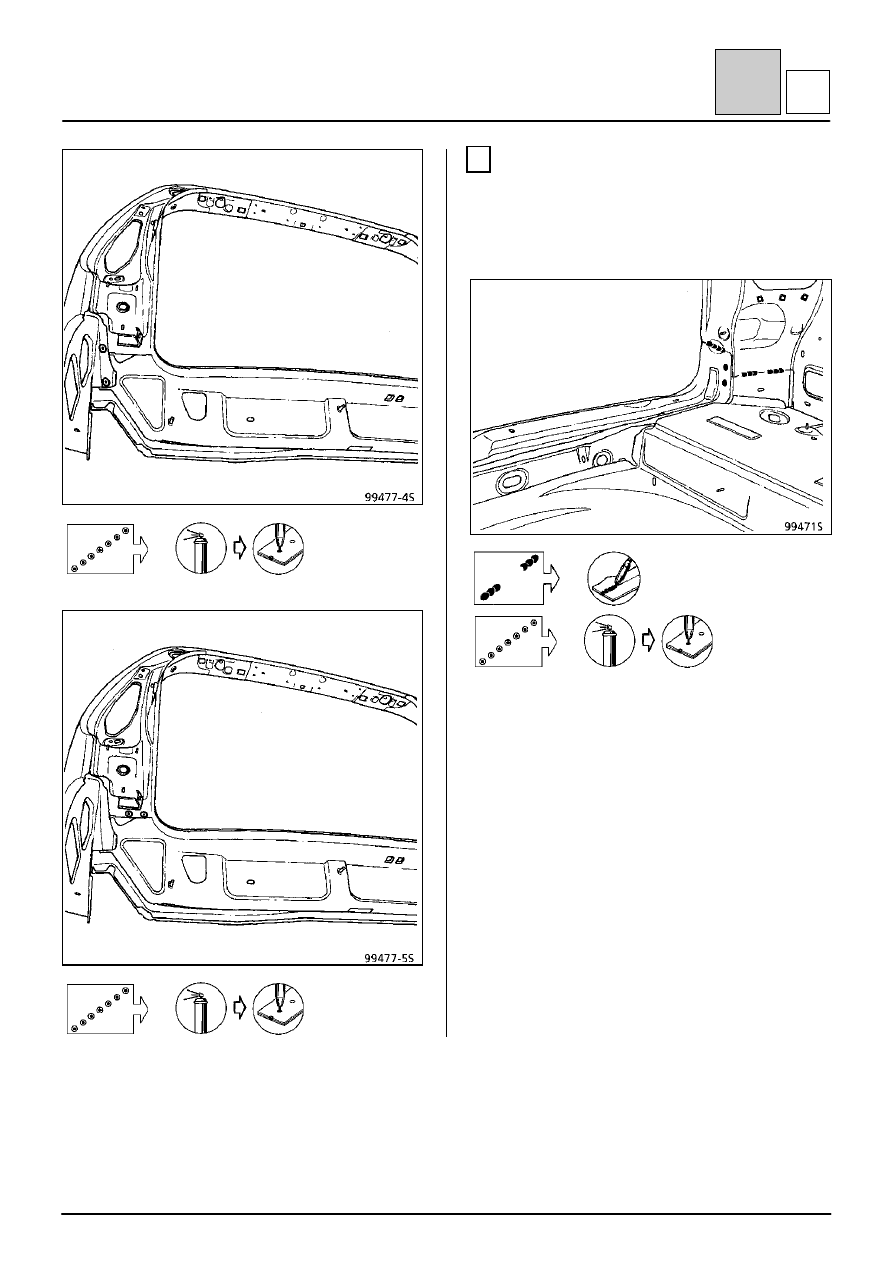

СОЕДИНЕНИЕ С ЗАДНЕЙ ПОПЕРЕЧИНОЙ

См. операцию

44

-

G

-1.

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена задней боковины кузова в сборе

44-44

4

4

N

6

СОЕДИНЕНИЕ С ЗАДНЕЙ ПОПЕРЕЧИНОЙ

См. операцию

45

-

В

-2.

Сварка

7

СОЕДИНЕНИЕ С ЦЕНТРАЛЬНЫМ
УСИЛИТЕЛЕМ КРЫШИ

См. операцию

43

-

Н

-4.

Сварка
