СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ ЗАЩИТНЫХ

ЭЛЕМЕНТОВ КУЗОВА

Задний бампер

55-5

55

D

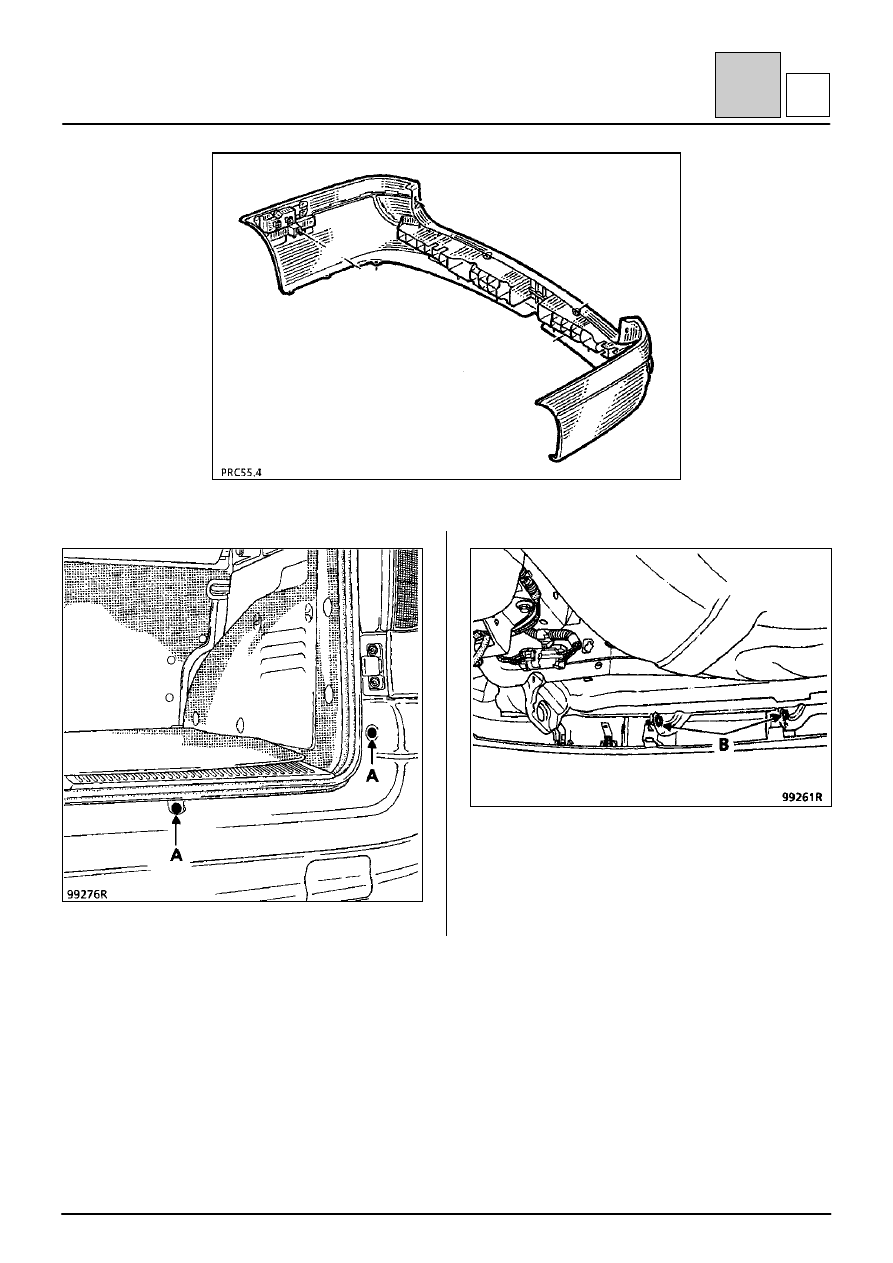

Отверните гайки крепления заднего бампера.

Отверните четыре верхних болта крепления (А).

Отверните четыре нижних болта крепления (В).

СНЯТИЕ И УСТАНОВКА НАРУЖНЫХ ЗАЩИТНЫХ

ЭЛЕМЕНТОВ КУЗОВА

Задний бампер

55-6

55

D

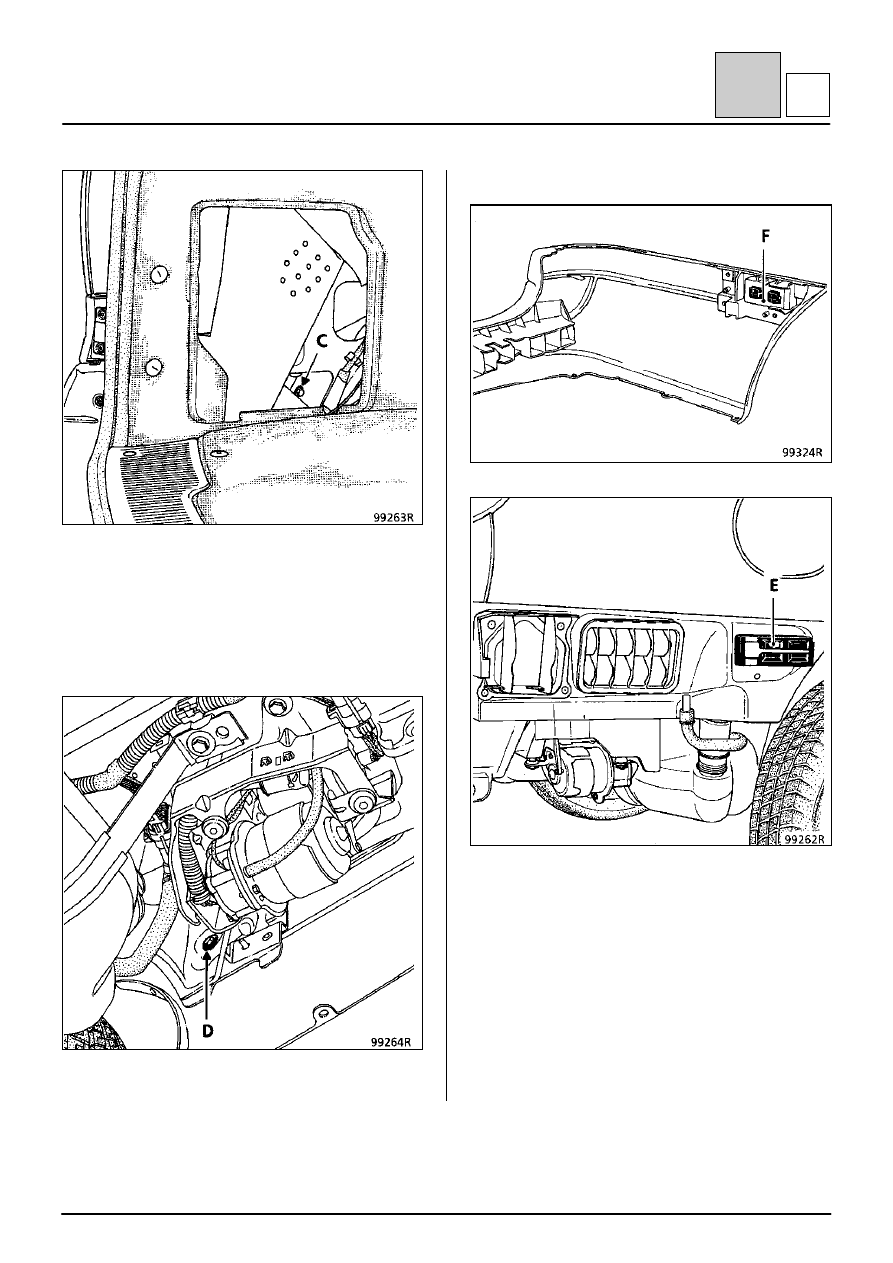

Снимите:
– лючок с левой задней колесной арки,
– кронштейн крепления буксировочной

проушины.

Отогните фетровую обивку.

Отверните левый боковой болт крепления (С).

Отверните правый боковой болт крепления.
Снимите бампер, потянув его на себя.

УСТАНОВКА

Прежде чем закрепить бампер при его установке,
убедитесь в правильном соединении частей (Е)
и (F).

СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ

ВНУТРЕННЕЙ БЕЗОПАСНОСТИ

Продольные дуги багажника крыши

59-1

5

9

A

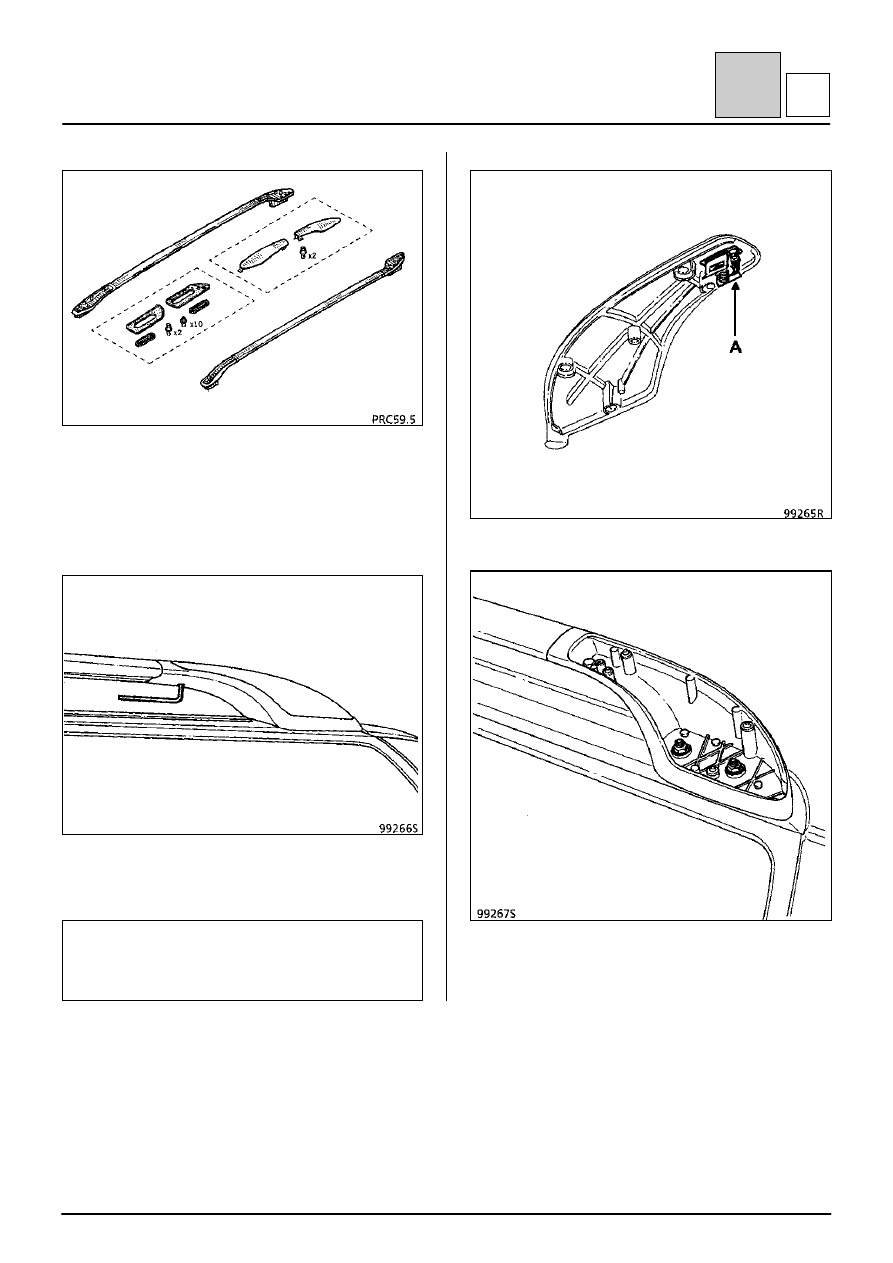

Снимите заглушки винтов крепления «торкс»
на 10.

ВНИМАНИЕ: болты отвертывайте в
направлении против часовой стрелки. При
попытке отвертывания по часовой стрелке
можно повредить фиксатор (А).

Внутренний вид заглушки.

Отверните четыре болта крепления штанги.

СНЯТИЕ И УСТАНОВКА ЭЛЕМЕНТОВ

ВНУТРЕННЕЙ БЕЗОПАСНОСТИ

Задние ремни безопасности

59-2

5

9

B

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Болты крепления ремней безопасности

2,5

СНЯТИЕ

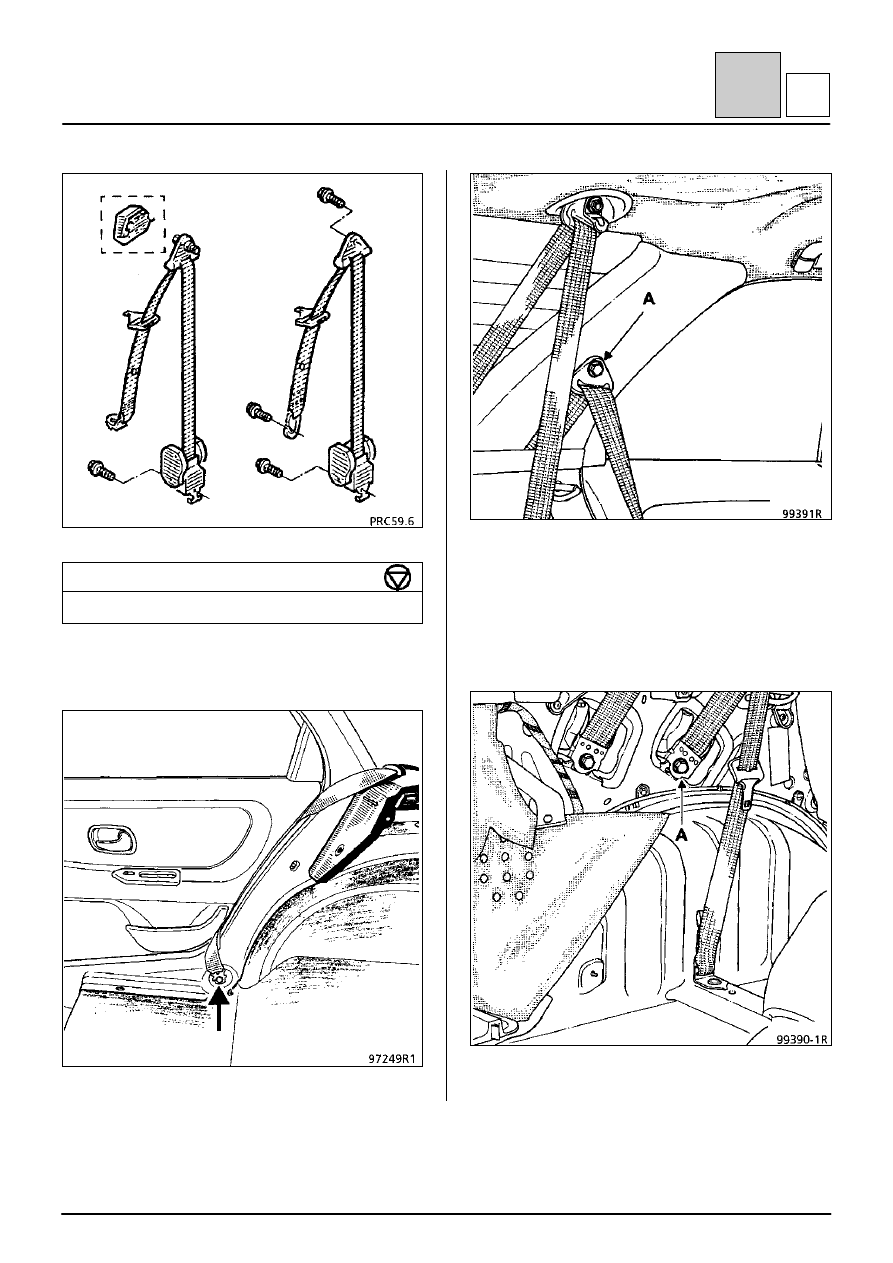

Отверните нижний болт крепления.

Снимите:

– верхний болт крепления (А),
– заднюю часть облицовки боковины (см.

операцию 71 С),

– декоративную облицовку направляющего

элемента крепления ремня,

– облицовку задней колесной арки (см. 71D).

Снимите катушку ремня (А).
