Renault Laguna I. Руководство - часть 371

Оглавление

Страница

СНЯТИЕ И УСТАНОВКА
ОБЛИЦОВОК И ОБИВОК САЛОНА

Обивка крыши кузова

71-1

Обивка крыши кузова с люком

71-5

Облицовка боковин кузова

71-6

Облицовка колесной арки

71-9

Облицовка порожка багажного
отделения

71-10

Коврик багажного отделения

71-11

СНЯТИЕ И УСТАНОВКА ОБИВОК
НЕБОКОВЫХ ОТКРЫВАЮЩИХСЯ
ЭЛЕМЕНТОВ

Обивка двери задка

73-1

СНЯТИЕ И УСТАНОВКА ЗАДНИХ
ПОЛОК

Крышка багажного отделения

74-1

СНЯТИЕ И УСТАНОВКА ОБИВКИ
ЗАДНИХ СИДЕНИЙ

Обивка спинки детского сиденья

78-1

Обивка подушки детского сиденья

78-4

71

73

74

78

СНЯТИЕ И УСТАНОВКА

ОБЛИЦОВОК И ОБИВОК САЛОНА

Обивка крыши

71-1

71

A

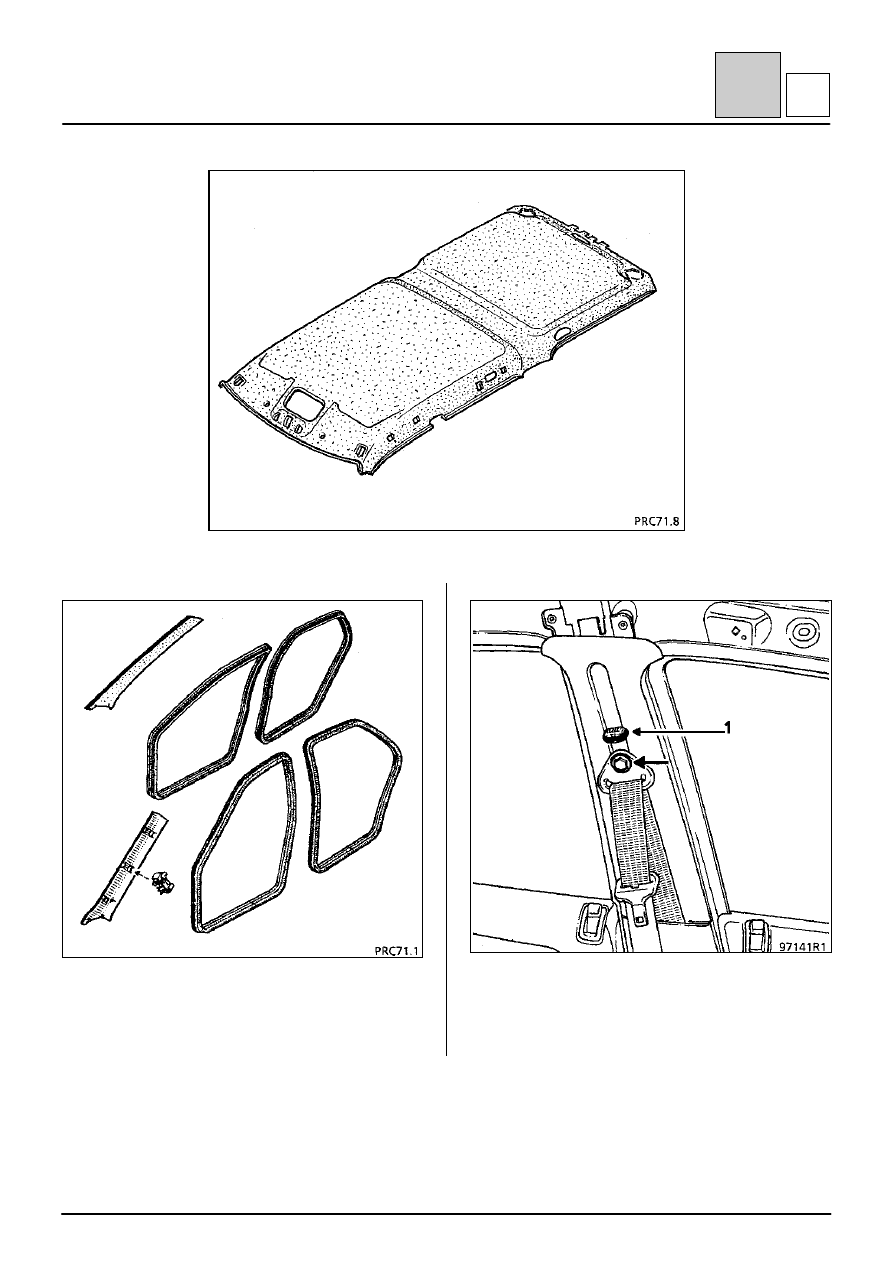

СНЯТИЕ

Снимите:
– четыре уплотнителя проемов дверей,
– облицовку стоек рамы ветрового стекла.

Отверните болты верхнего крепления ремней
безопасности и кнопки регулировки верхнего
крепления по высоте (1).
Отсоедините от защелок верхние облицовки
средних стоек кузова.

СНЯТИЕ И УСТАНОВКА

ОБЛИЦОВОК И ОБИВОК САЛОНА

Обивка крыши

71-2

71

A

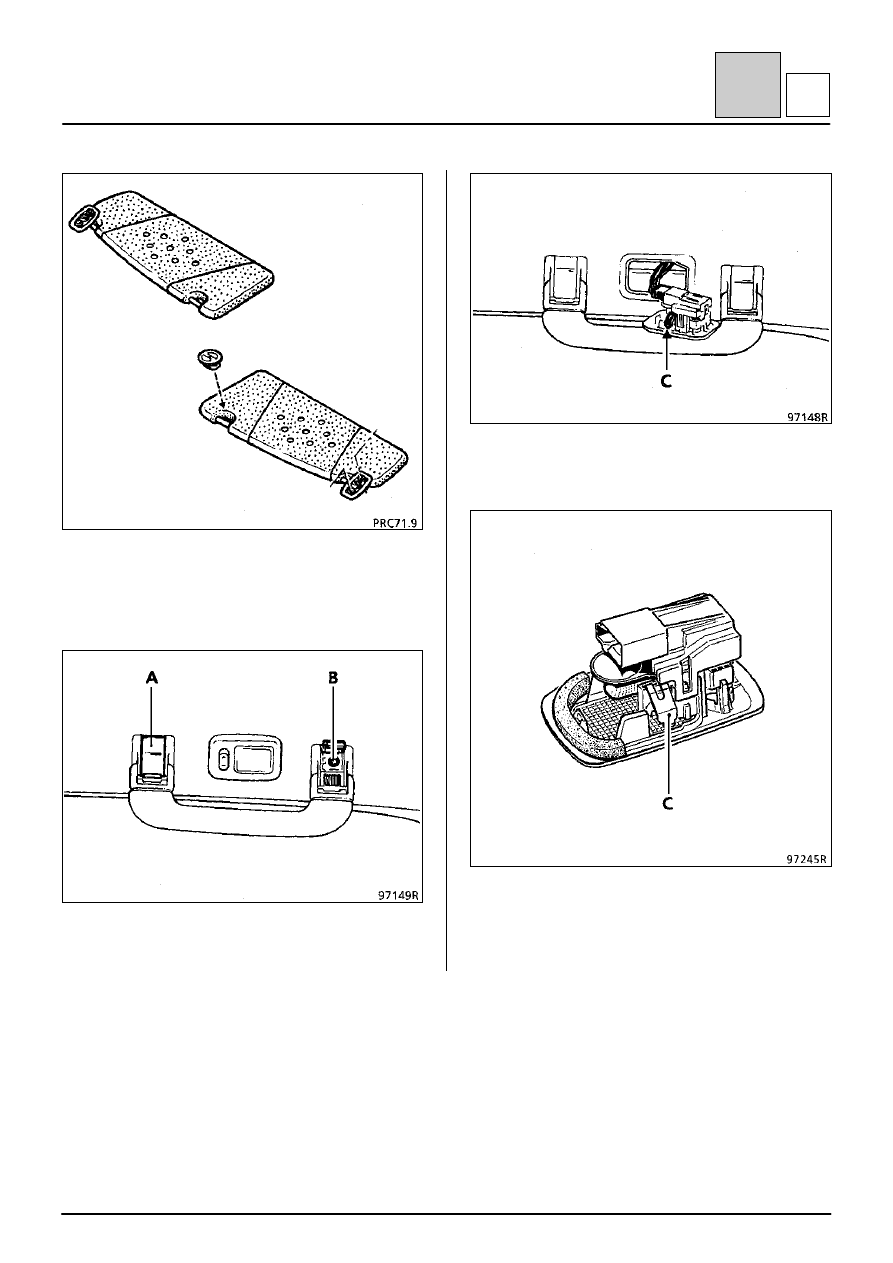

Снимите:
– левую и правую облицовки боковин кузова,
– солнцезащитные козырьки и фиксаторы их

крепления.

Снимите боковые поручни, для чего
приподнимите заглушки (А) и отверните винты
«торкс» на 20 (В).

Снимите плафоны освещения салона, отсоединив
металлические фиксаторы (С).

СНЯТИЕ И УСТАНОВКА

ОБЛИЦОВОК И ОБИВОК САЛОНА

Обивка крыши

71-3

71

A

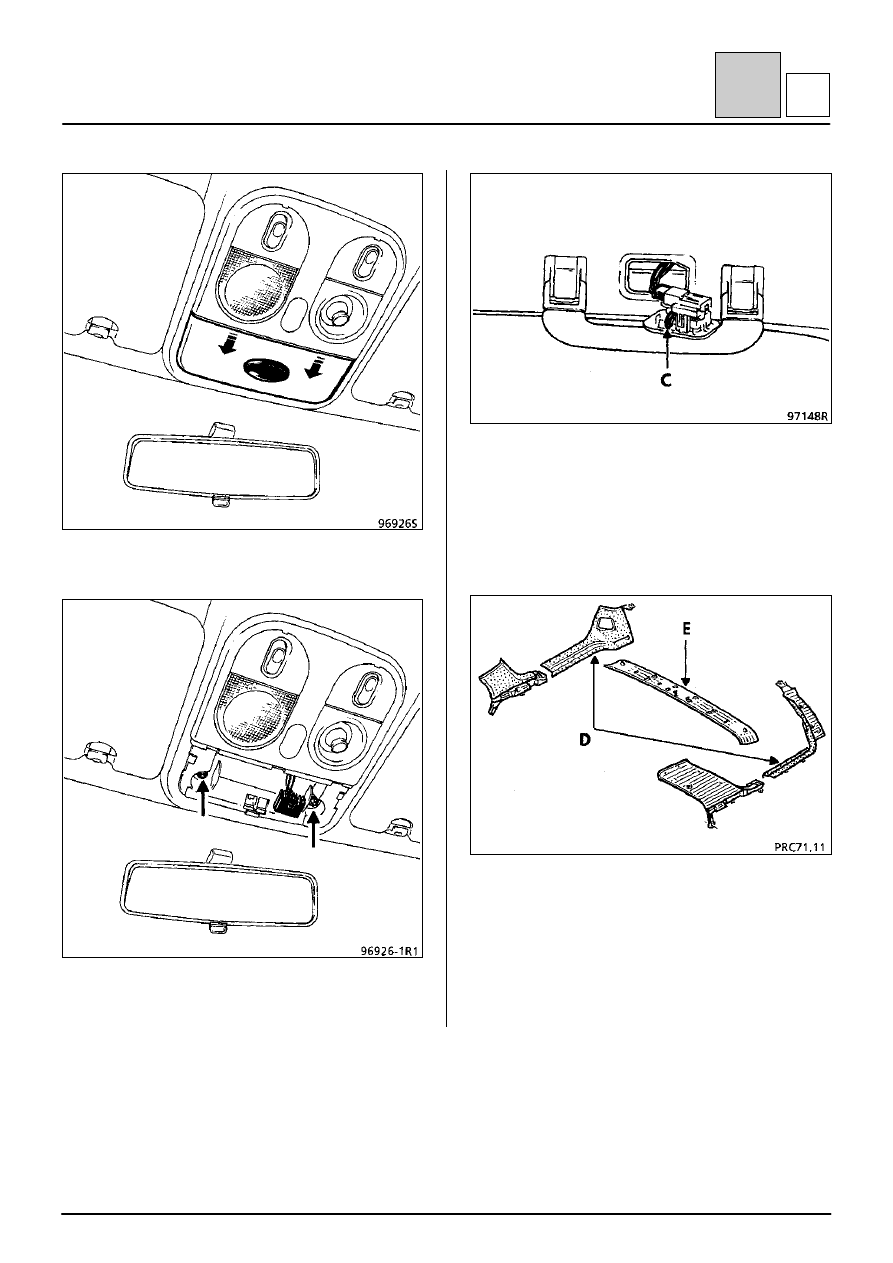

Снимите облицовку консоли потолка, как показано
на рисунке.

Снимите консоль потолка, отвернув два винта
«торкс» на 20.
Отсоедините разъемы проводов.

Отверните болты верхнего крепления задних
ремней безопасности.

Снимите левую и правую задние облицовки
боковин кузова (D) и отсоедините от защелок
облицовку задней поперечины крыши (Е).
