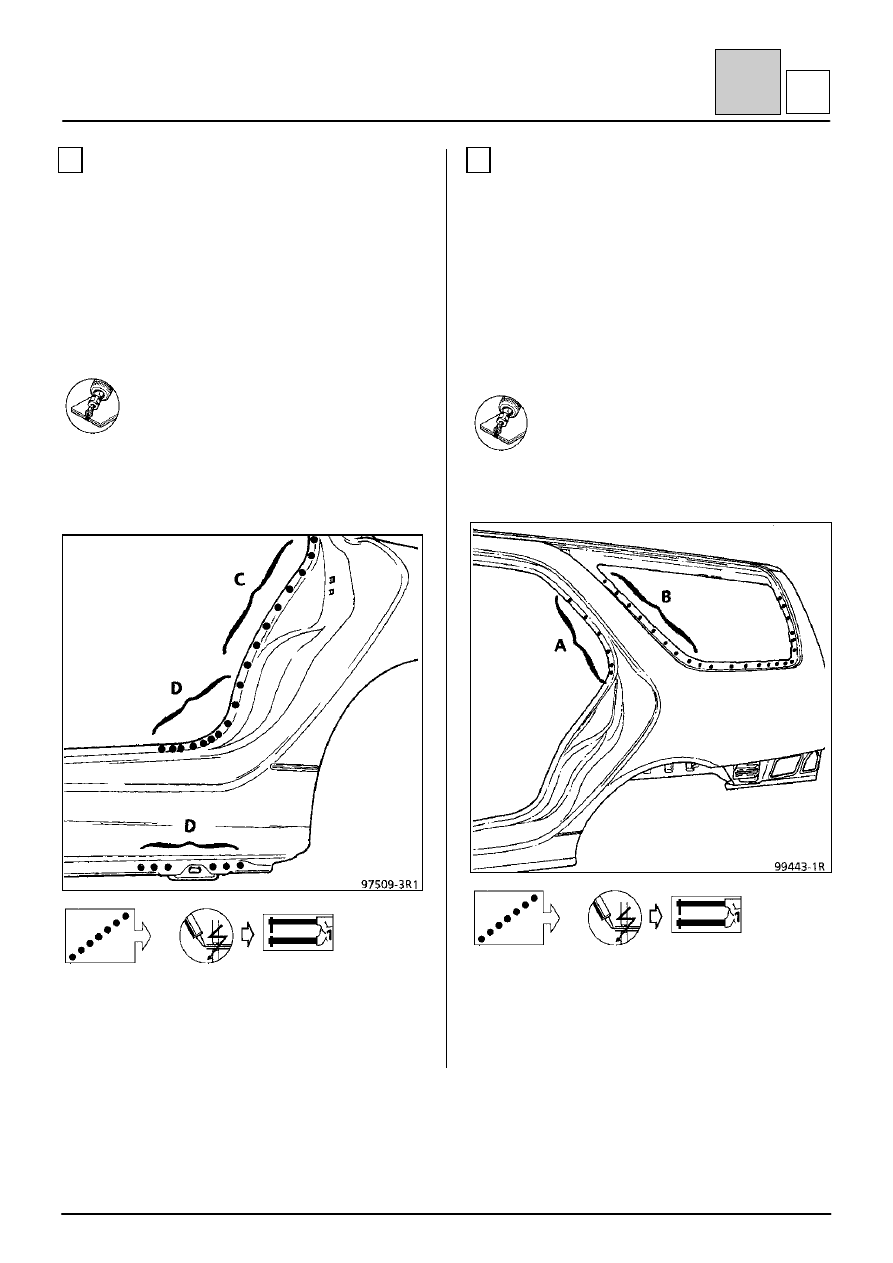

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена панели крыла

44-5

4

4

A

7

СОЕДИНЕНИЕ С УСИЛИТЕЛЕМ СТОЙКИ
ЗАДНЕЙ ДВЕРИ

Толщина листового металла, мм

Панель крыла в сборе

0,8

Усилитель стойки задней двери

1,2

Накладка задней части порога кузова

1,5

Кронштейн крепления заднего моста

2,0

Удаление сварных соединений

8 точек электросварки листов
толщиной 0,8 при выполнении разреза
по линии (С).
25 точек электросварки при
выполнении разреза по линии (D).

Сварка

ПРИМЕЧАНИЕ:
В месте (С) 8 точек электросварки листов трех
толщин: 0,8+1,2+0,7.
В месте (D) 25 точек электросварки листов трех
толщин: 0,8+1,5+1,2.

8

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ ПАНЕЛЬЮ
БОКОВИНЫ КУЗОВА

Толщина листового металла, мм

Панель крыла в сборе

0,8

Верхняя часть внутренней панели
боковины кузова

0,7

Нижняя часть внутренней панели боковины
кузова

1,0

Удаление сварных соединений

29 точек электросварки листов
толщиной 0,8

Сварка

ПРИМЕЧАНИЕ:
В месте (А) 4 точки электросварки листов трех
толщин: 0,80+1,2+0,70.
В месте (В) 8 точек электросварки листов трех
толщин: 0,80+1,2+0,70.

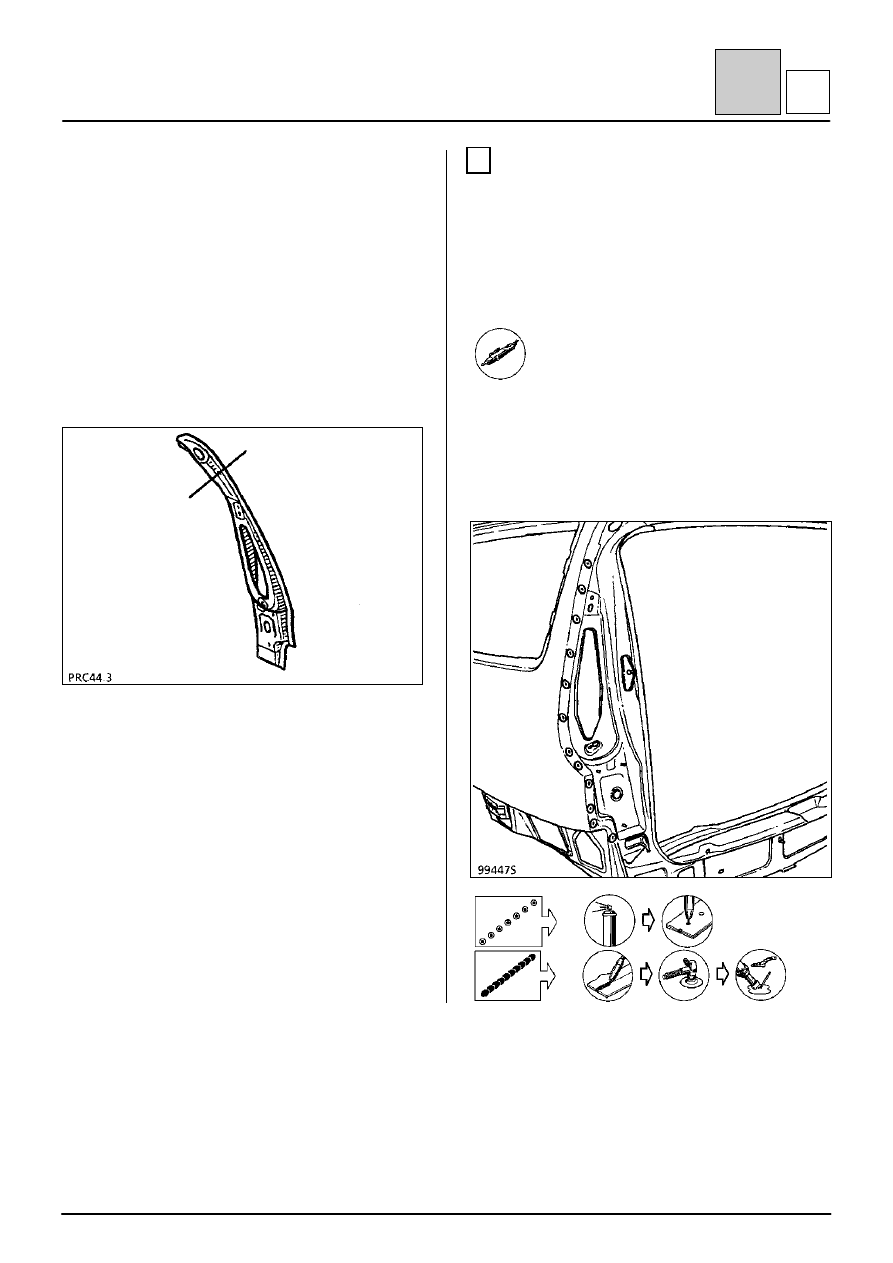

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена удлинителя наружной панели

боковины кузова

44-6

4

4

B

СНЯТИЕ

Отверните три гайки крепления.
Отсоедините наклеенную деталь.

УСТАНОВКА

Нанесите валик клеевой мастики.
Установите деталь.
Заверните гайки крепления.

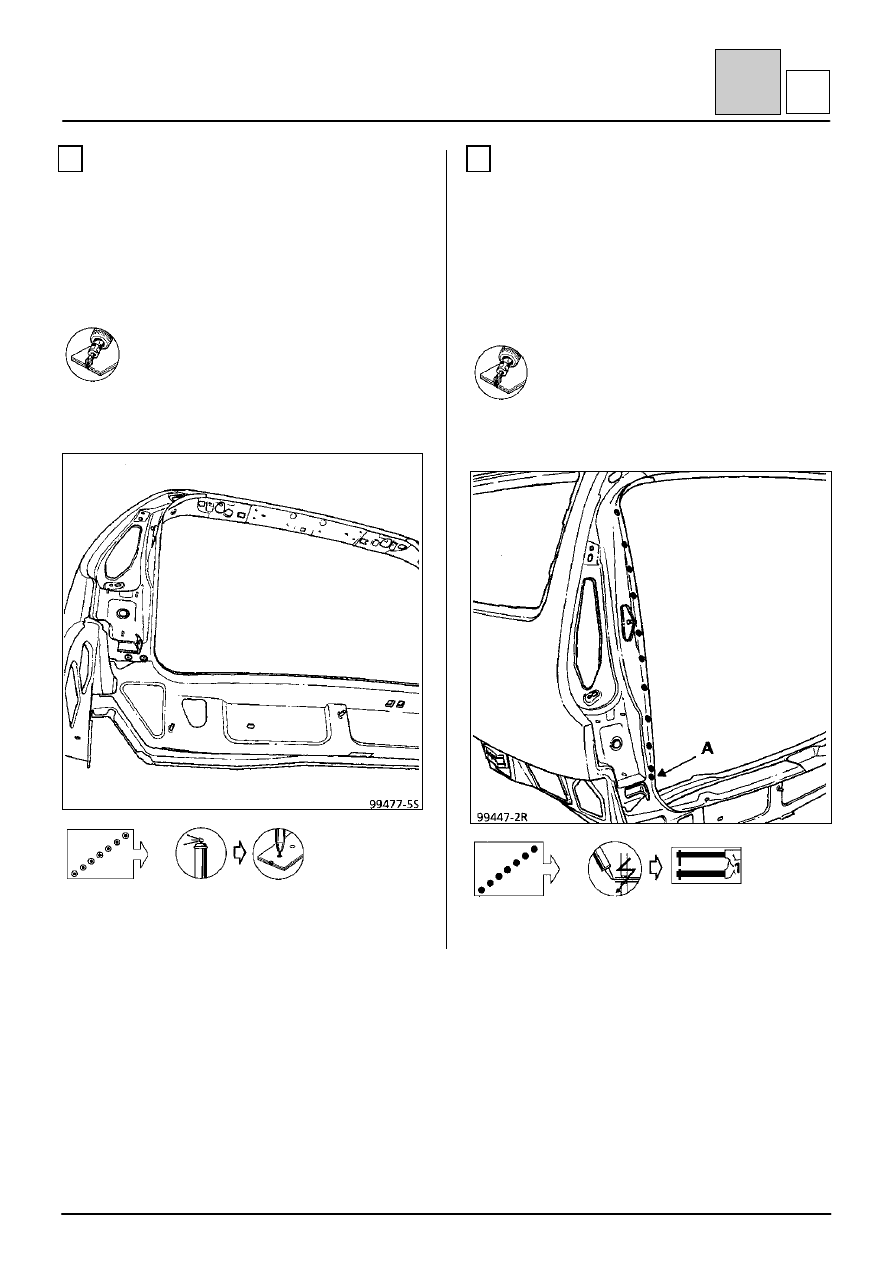

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Частичная замена панели крепления

заднего фонаря

44-7

4

4

C

ВВЕДЕНИЕ

Замена данной детали производится в
дополнение к операции замены панели крыла.

ПРИМЕЧАНИЕ: Полная замена данной детали
требует отпайки и зачистки шлифовальным кругом
швов сварки M.A.G. с панелью крыши.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с кронштейном шаровой опоры и
лапкой крепления бампера.

1

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЫЛА

Толщина листового металла, мм

Панель крыла

0,8

Панель крепления заднего фонаря

0,7

Удаление сварных соединений

Разрез: 110 мм

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Частичная замена панели крепления

заднего фонаря

44-8

4

4

C

2

СОЕДИНЕНИЕ В ПАНЕЛЬЮ ЗАДКА

Толщина листового металла, мм

Панель задка

0,7

Панель крепления заднего фонаря

0,8

Удаление сварных соединений

2 точки электросварки листа толщиной
0,8

Сварка

3

СОЕДИНЕНИЕ С УДЛИНИТЕЛЕМ НИЖНЕЙ
КОЛЕСНОЙ АРКИ

Толщина листового металла, мм

Удлинитель наружной колесной арки

0,7

Панель крепления заднего фонаря

0,8

Удаление сварных соединений

12 точек электросварки листа
толщиной 0,8

Сварка

ПРИМЕЧАНИЕ: в месте (А) одна точка сварки
листов трех толщин: 0,8+0,7+1,0.
