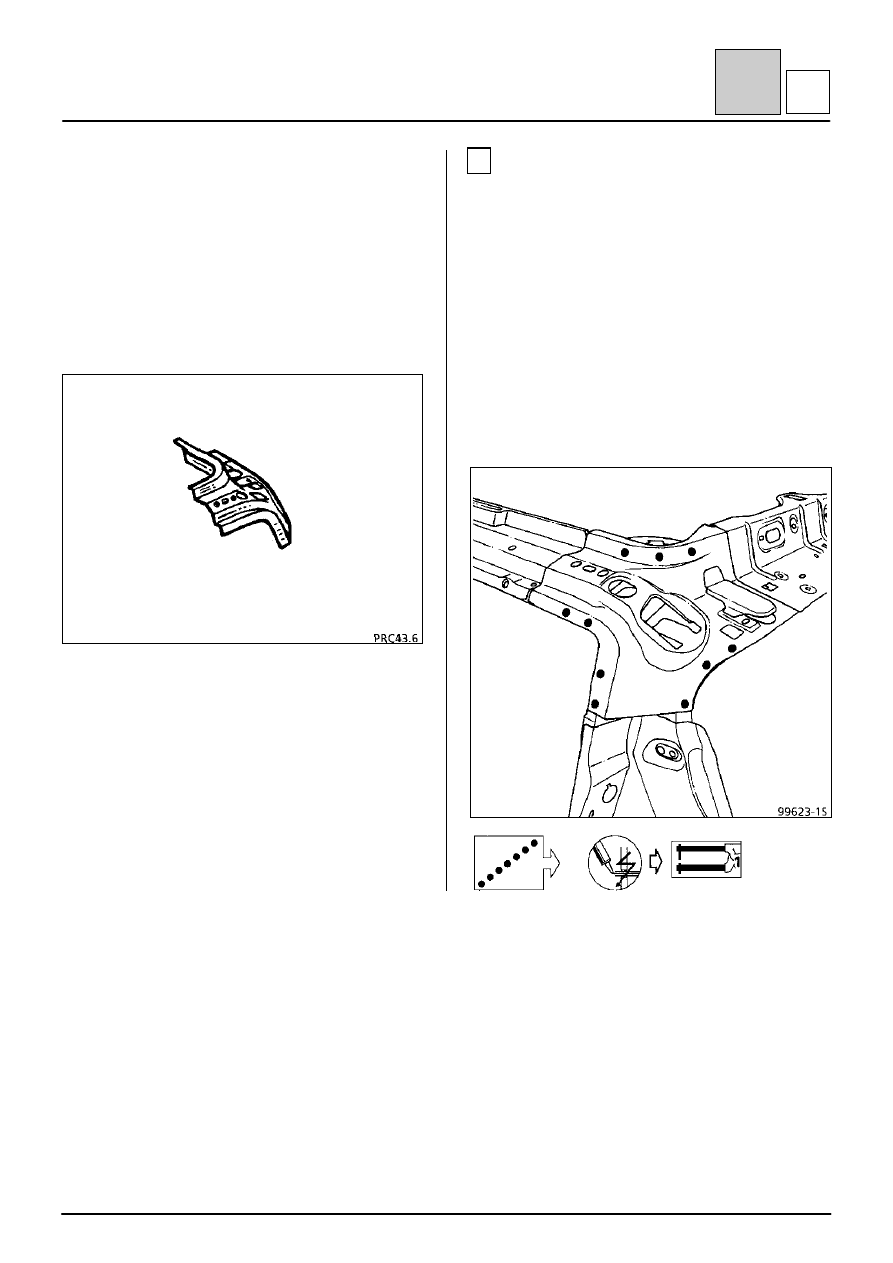

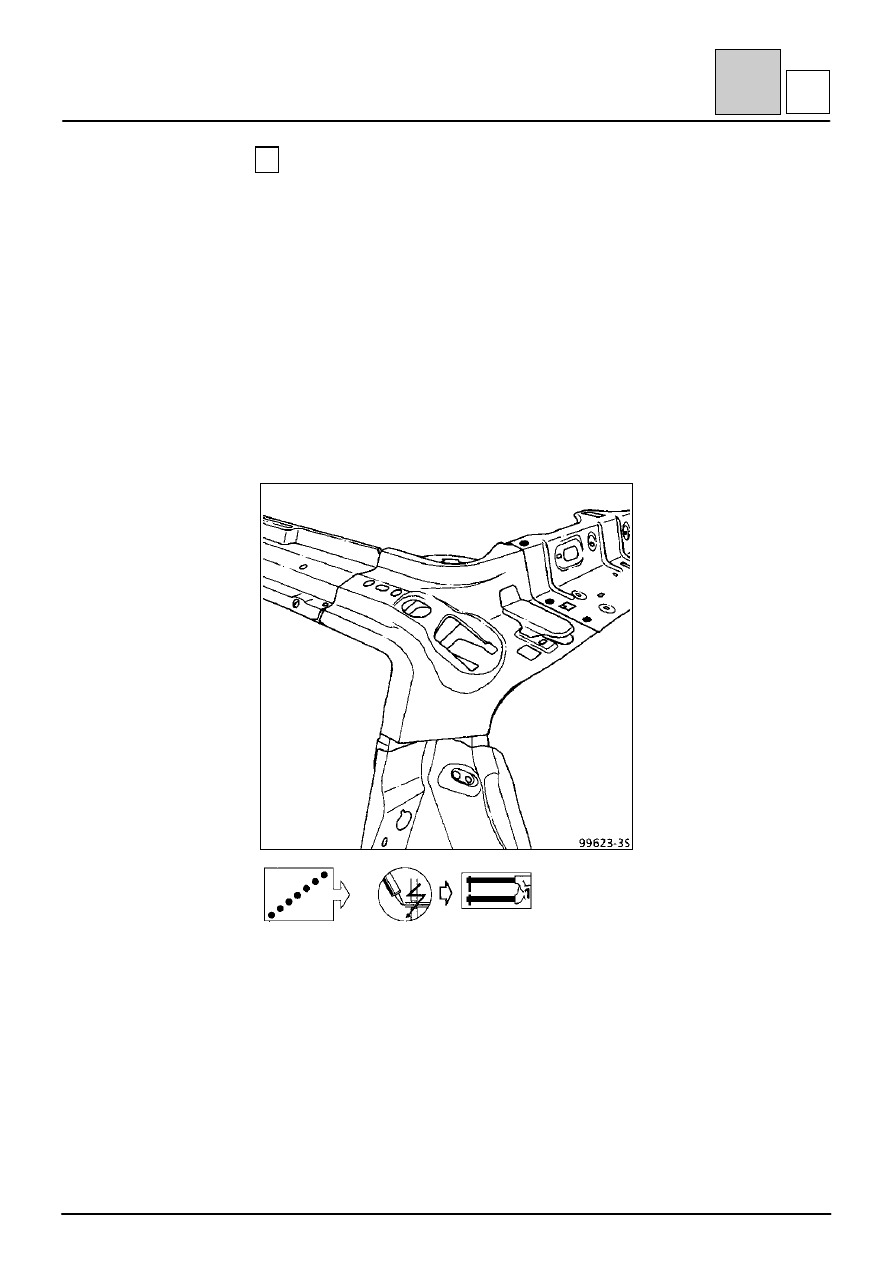

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена верхнего заднего углового усилителя

43-13

43

D

ВВЕДЕНИЕ

Замена данной детали производится в
дополнение к операции замены крыши с верхней
панелью боковины или панели крыла.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе, включающая в себя:
– обойму пластины,
– усилитель петли двери задка.

1

СОЕДИНЕНИЕ С УДЛИНИТЕЛЕМ ВЕРХНЕЙ
КОЛЕСНОЙ АРКИ

Толщина листового металла, мм

Колесная арка 0,7
Усилитель 1,2

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена верхнего заднего углового усилителя

43-14

43

D

2

СОЕДИНЕНИЕ С ЗАДНЕЙ ПОПЕРЕЧИНОЙ
КРЫШИ

Толщина листового металла, мм

Поперечина

0,8

Усилитель

1,2

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка

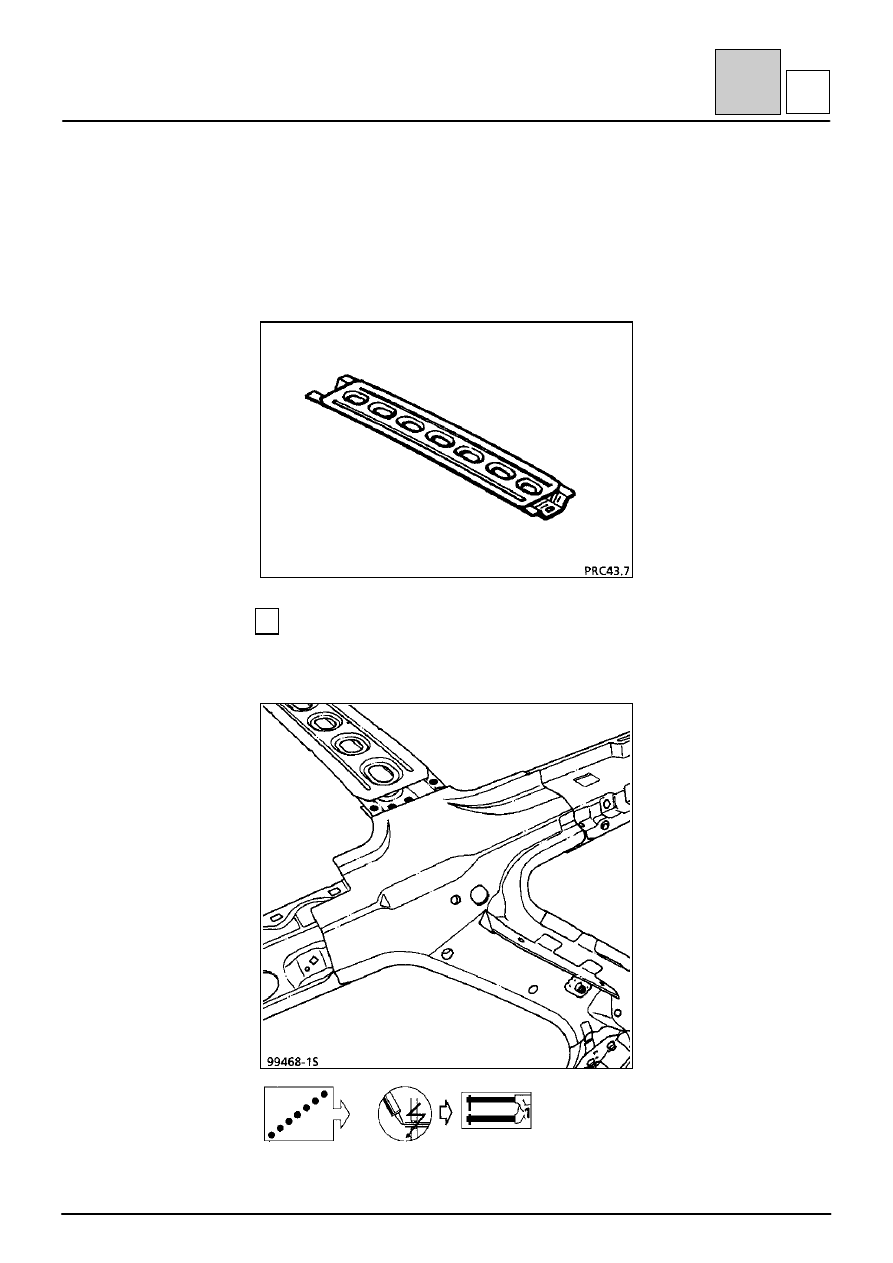

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена центрального усилителя крыши

43-15

43

E

ВВЕДЕНИЕ

Замена данной детали производится в дополнение
к операции замены панели крыши.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО СКЛАДА

Деталь в сборе с внутренней панелью.

1

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ ПАНЕЛЬЮ
ЗАДНЕЙ СТОЙКИ КУЗОВА

См. операцию 43-В-4.

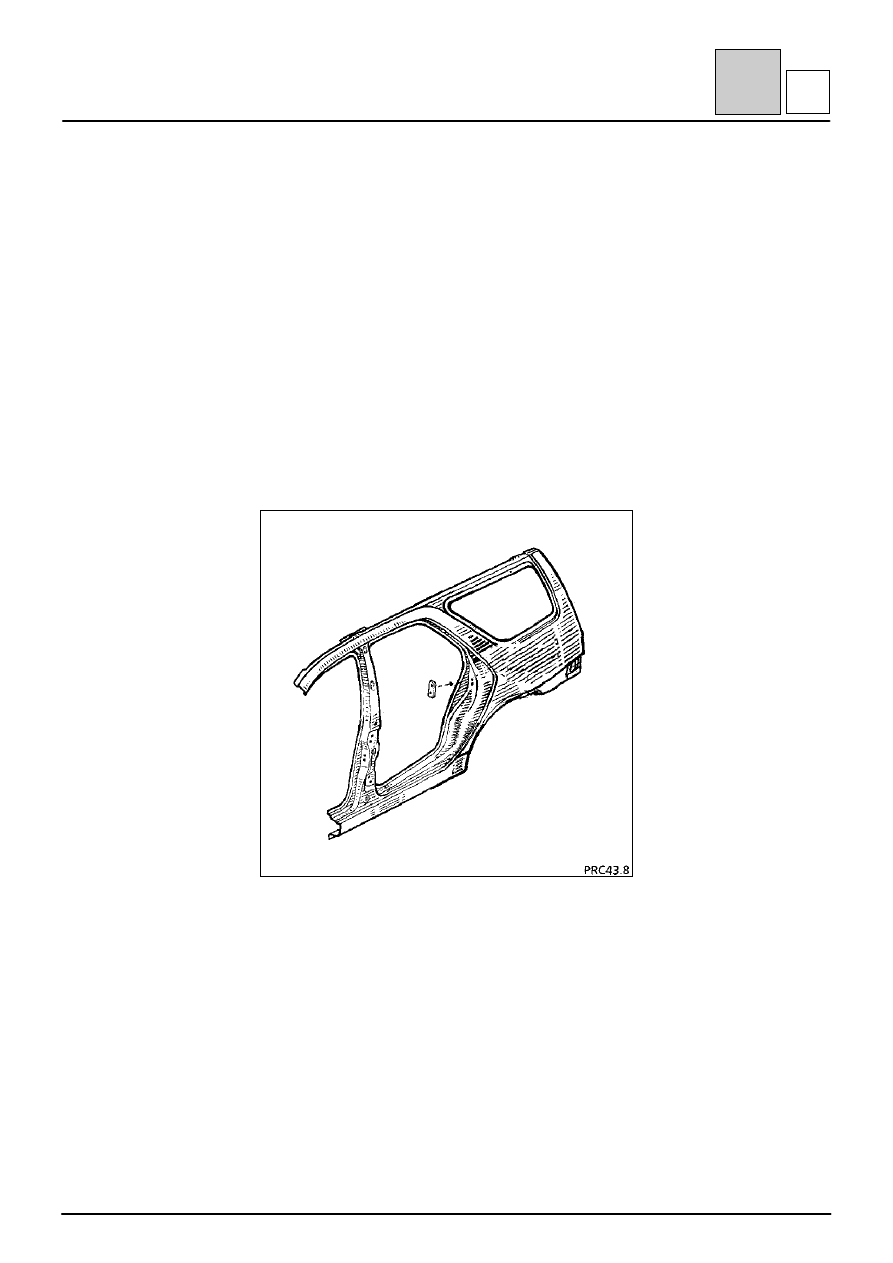

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена задней секции наружной панели

боковины кузова

43-16

43

F

ВВЕДЕНИЕ

Замена данной детали является основной
операцией при повреждениях от удара.
Указания по замене даны в подразделах,
касающихся замены средней стойки кузова и
панели заднего крыла.
Для замены данной детали обратиться к операциям
43-D — 43-I руководства M.R. 308.
Полная замена данной детали требует снятия
панели крыши.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО СКЛАДА

Деталь в сборе, включающая в себя:
– усилитель средней стойки кузова,
– шумоизоляцию,
– усилитель крепления фиксатора замка двери,
– усилитель крепежного ребра
