Renault Laguna I. Руководство - часть 349

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена усилителя задней стойки кузова

43-9

43

B

4

СОЕДИНЕНИЕ С ЦЕНТРАЛЬНЫМ
УСИЛИТЕЛЕМ КРЫШИ

Толщина листового металла, мм

Центральный усилитель крыши

0,7

Внутренняя панель стойки 0,7

Удаление сварных соединений

4 точки электросварки листов
толщиной 0,7

Сварка

5

СОЕДИНЕНИЕ С КОЛЕСНОЙ АРКОЙ

Толщина листового металла, мм

Колесная арка 0,7
Внутренняя панель стойки 0,7

Удаление сварных соединений

4 точки электросварки листов
толщиной 0,7

Сварка

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена внутренней панели и усилителя

задней продольной балки крыши

43-10

43

C

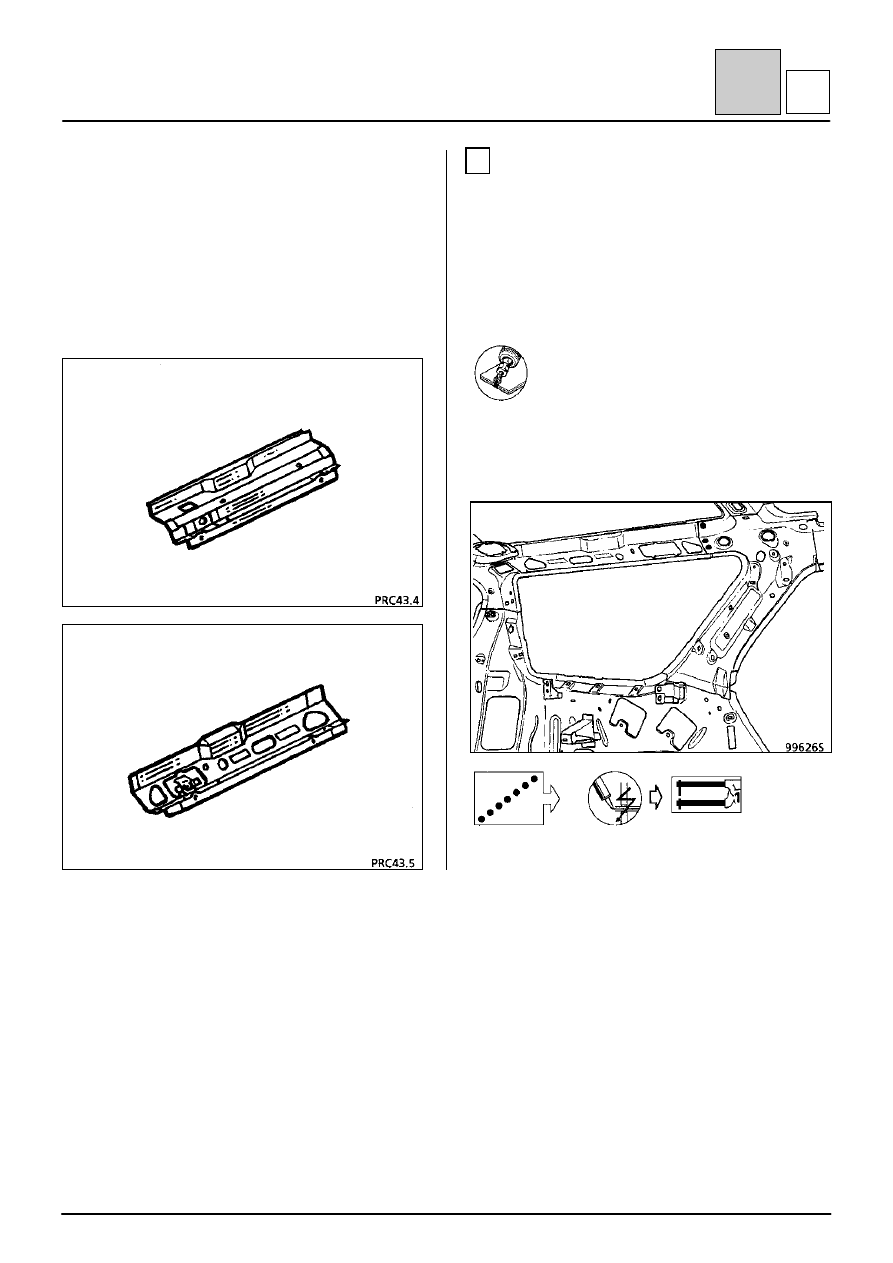

ВВЕДЕНИЕ

Замена данных деталей производится в
дополнение к операции замены крыши с верхней
панелью боковины кузова или панели крыла.

СОСТАВ ДЕТАЛЕЙ, ПОСТАВЛЯЕМЫХ СО
СКЛАДА

Детали в сборе с приваренными гайками
крепления.

1

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ ПАНЕЛЬЮ
ЗАДНЕЙ СТОЙКИ КУЗОВА

Толщина листового металла, мм

Внутренняя панель стойки 0,7
Внутренняя панель продольной балки крыши 0,7

Удаление сварных соединений

5 точек электросварки листов
толщиной 0,7
4 точки электросварки листа
толщиной 1,2

Сварка

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена внутренней панели и усилителя

задней продольной балки крыши

43-11

43

C

2

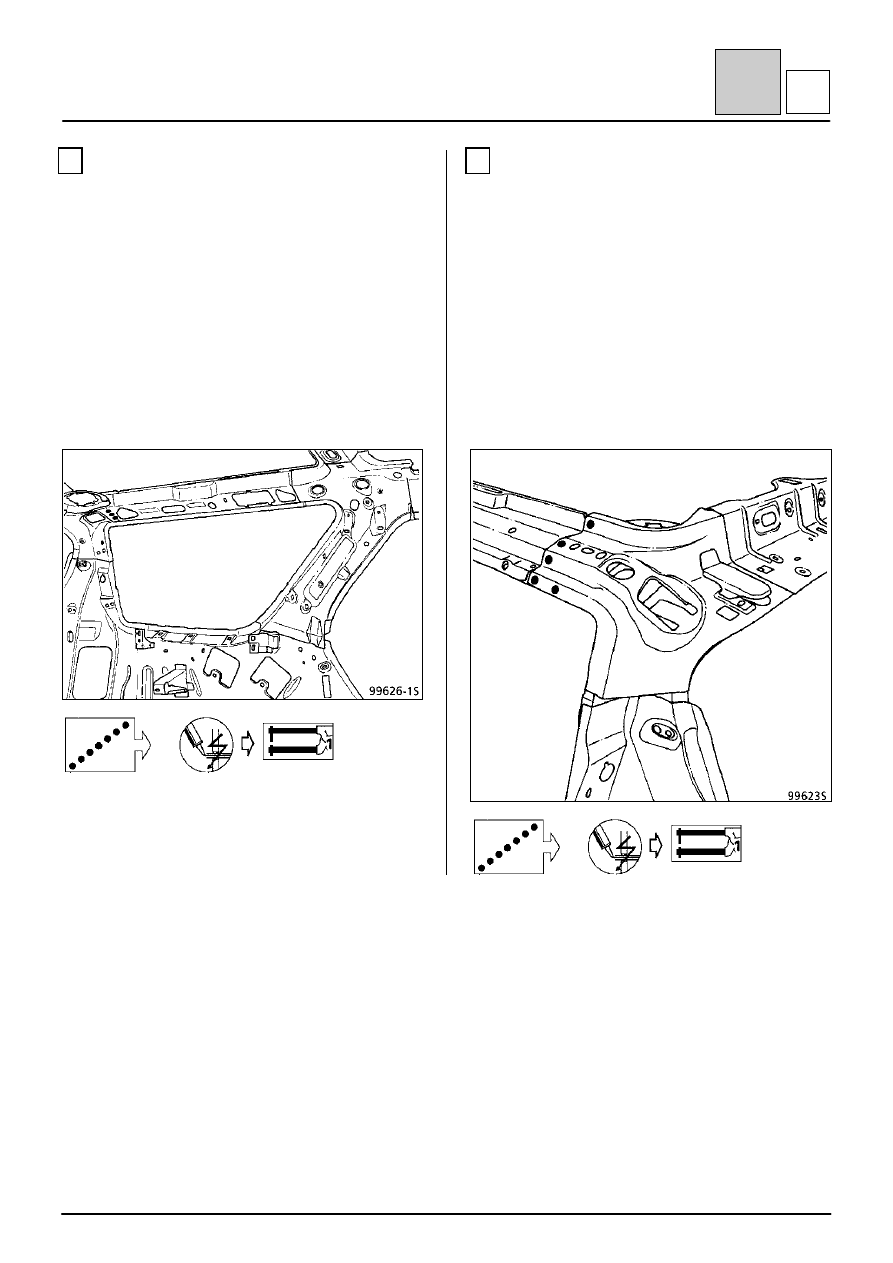

СОЕДИНЕНИЕ ВНУТРЕННЕЙ ПАНЕЛИ С
УСИЛИТЕЛЕМ ПРОДОЛЬНОЙ БАЛКИ
КРЫШИ

Толщина листового металла, мм

Внутренняя панель

0,7

Усилитель

1,0

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена внутренней панели и усилителя

задней продольной балки крыши

43-12

43

C

3

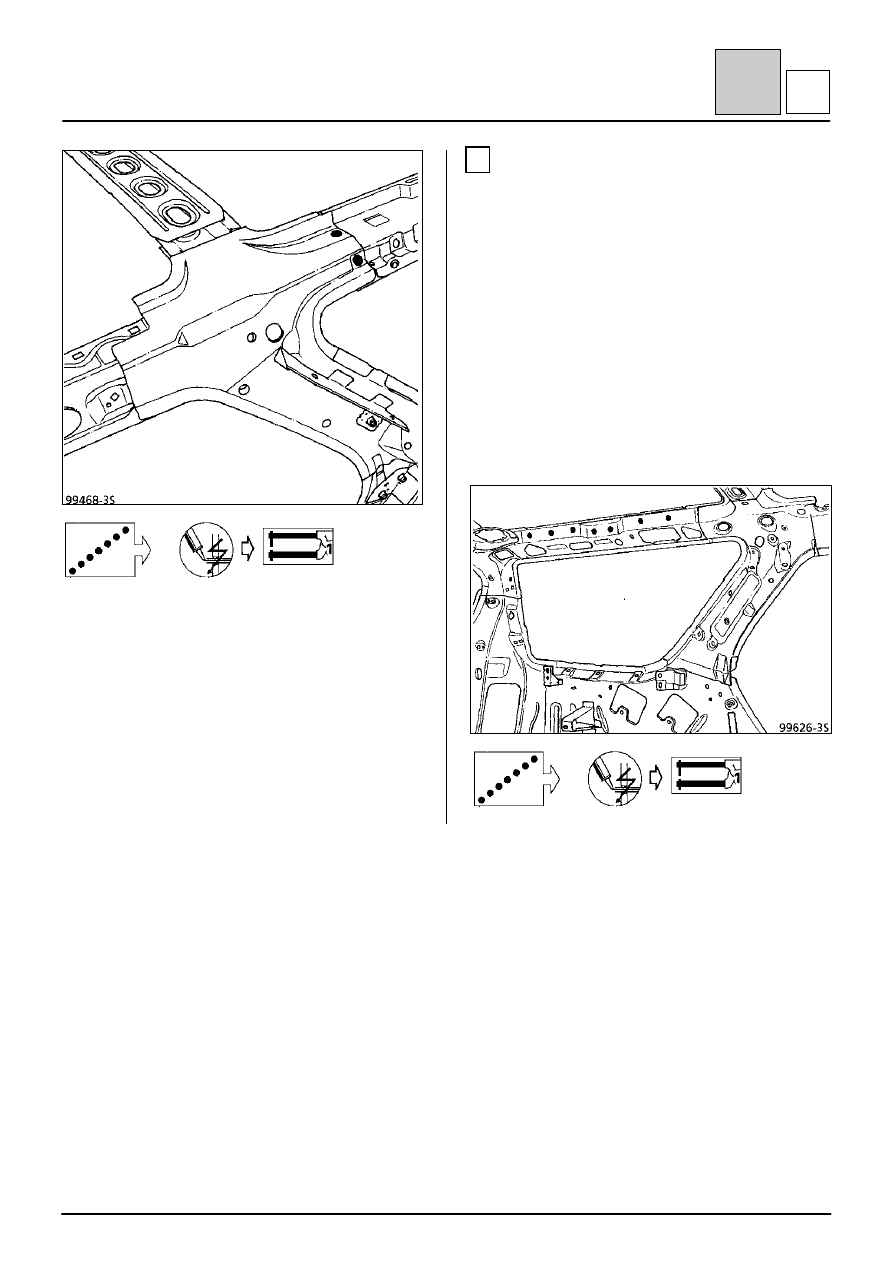

СОЕДИНЕНИЕ С УДЛИНИТЕЛЕМ КОЛЕСНОЙ
АРКИ

Толщина листового металла, мм

Удлинитель

0,7

Внутренняя панель 0,7

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка

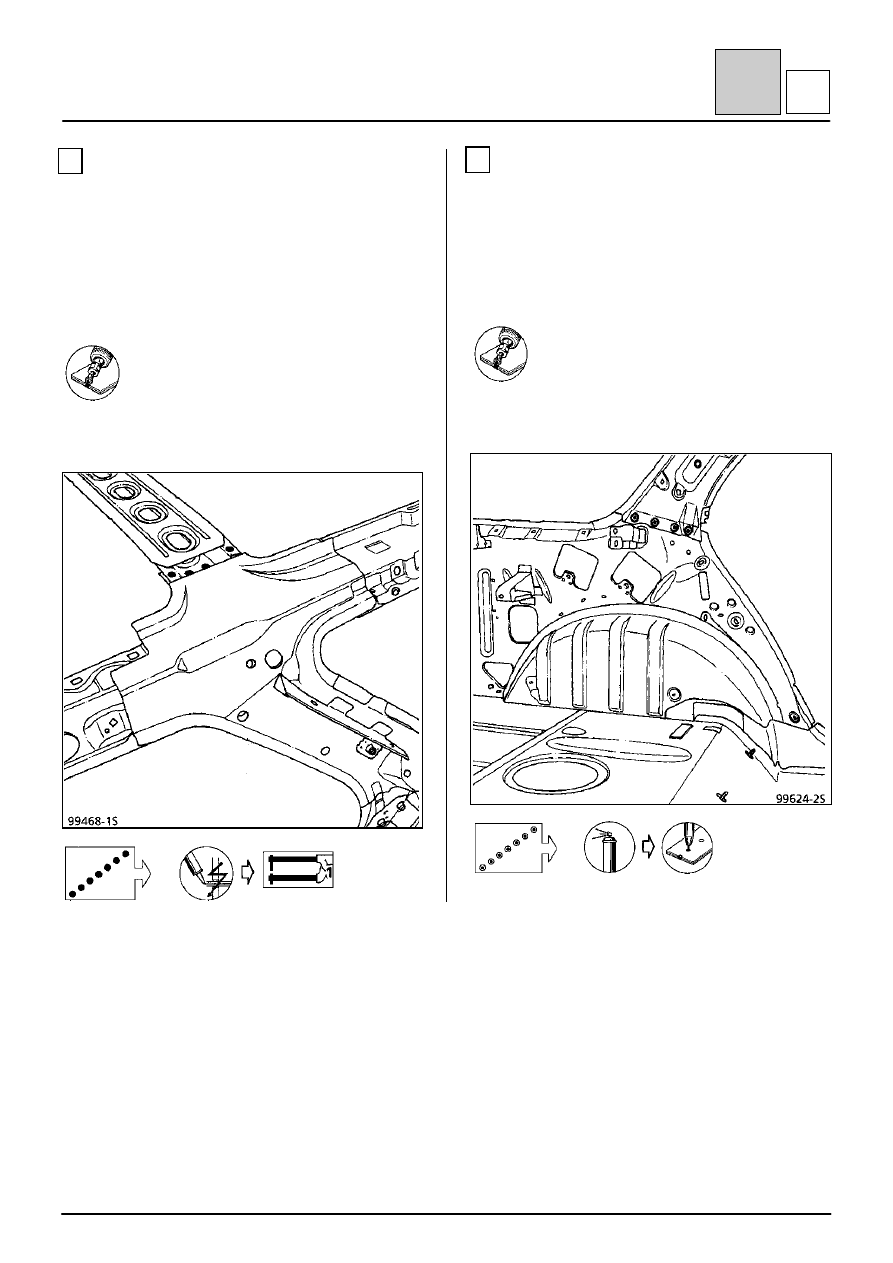

4

СОЕДИНЕНИЕ С ВЕРХНИМ УГЛОВЫМ
УСИЛИТЕЛЕМ

Толщина листового металла, мм

Угловой усилитель

1,2

Накладка порога

0,7

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка
