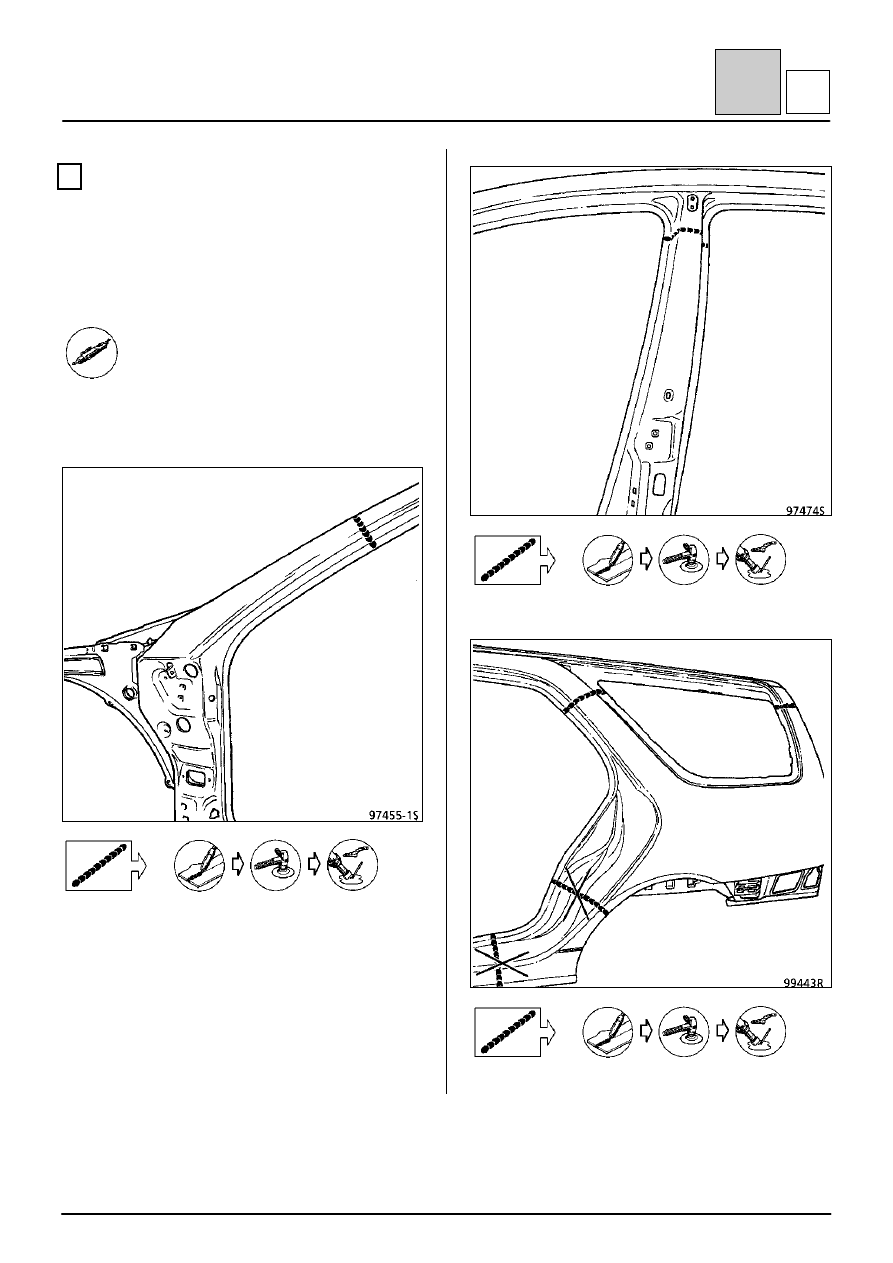

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена верхней панели боковины кузова

43-5

43

A

7

ВЫРЕЗ ПОВРЕЖДЕННОЙ ДЕТАЛИ

Толщина листового металла, мм

Верхняя панель боковины кузова

0,8

Удаление сварных соединений

200 мм + 175 мм + 215 мм + 130 мм

Сварка

200 мм

175 мм

215 мм + 130 мм

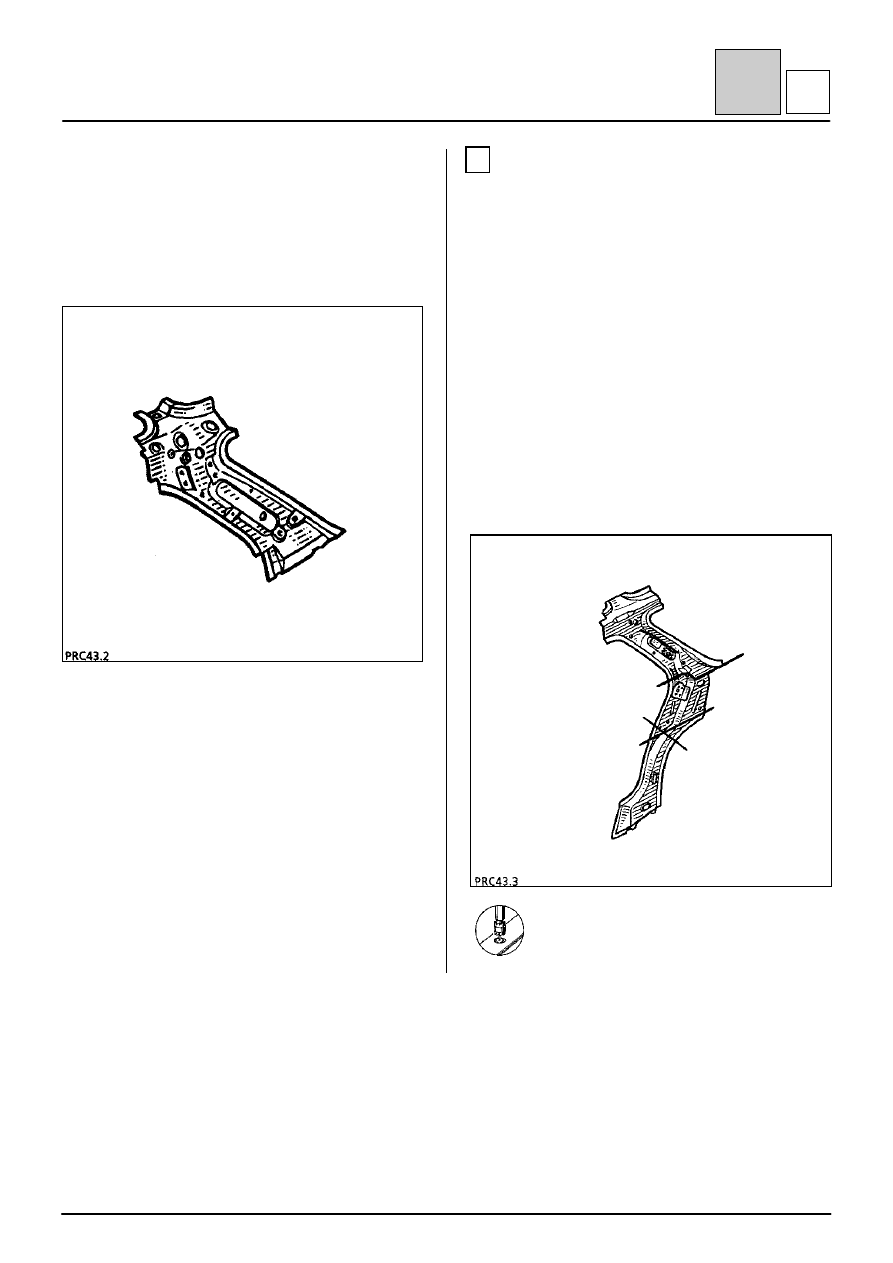

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена усилителя задней стойки кузова

43-6

43

B

ВВЕДЕНИЕ

Замена данной детали производится в
дополнение к операции замены крыши в панелью
крыла.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

1

СОЕДИНЕНИЕ С УСИЛИТЕЛЕМ ЗАДНЕЙ
СТОЙКИ КУЗОВА

Толщина листового металла, мм

Усилитель стойки

1,2

Внутренняя панель стойки

0,7

Удаление сварных соединений

Удаление данного сварного соединение не
производится, т. к. детали снимаются
одновременно.

Сварка

ПРИМЕЧАНИЕ: данное сварное соединение
может выполняться только после удаления
соединения верхней части усилителя задней
стойки.

5 точек электросварки листа толщиной
1,2.

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена усилителя задней стойки кузова

43-7

43

B

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Замена усилителя задней стойки кузова

43-8

43

B

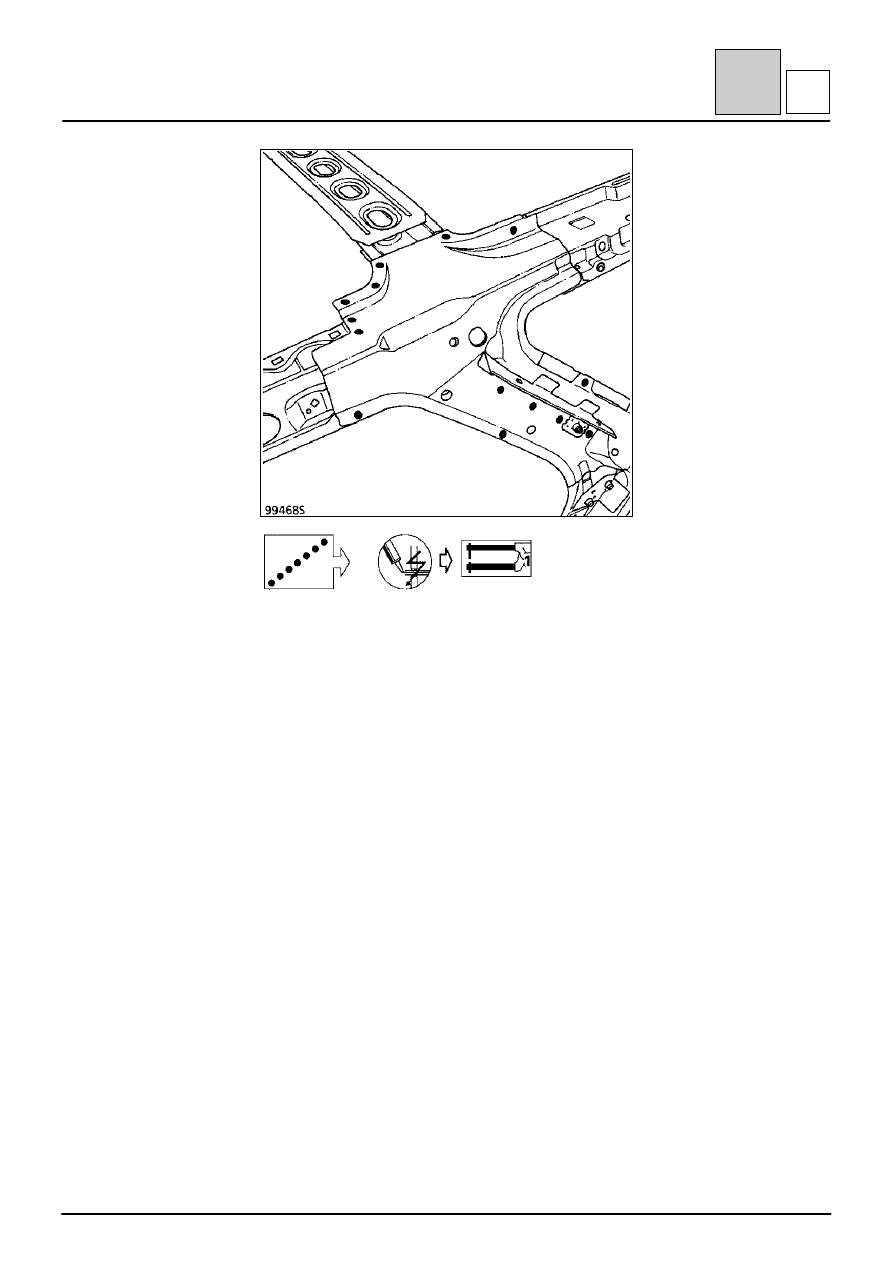

2

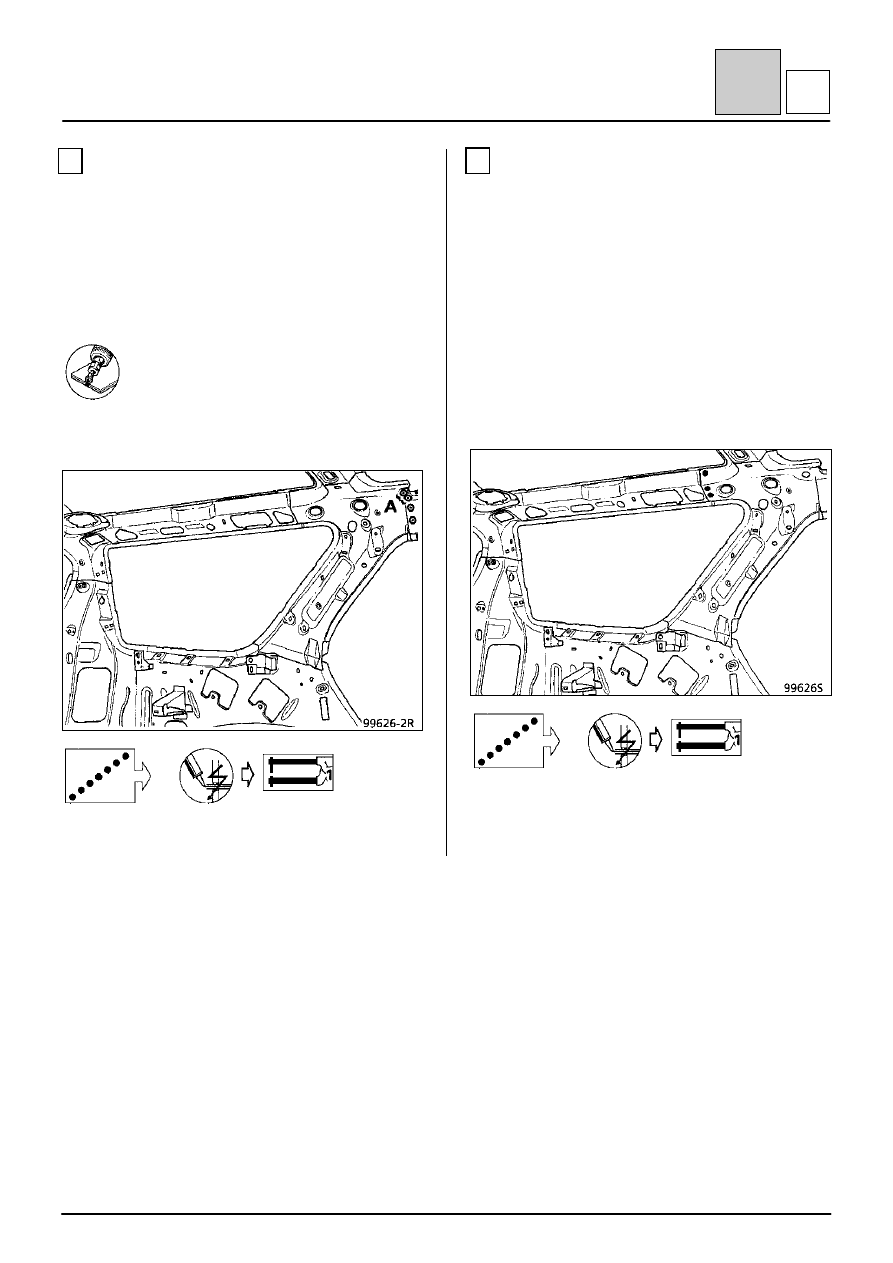

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ ПАНЕЛЬЮ
ПЕРЕДНЕЙ ПРОДОЛЬНОЙ БАЛКИ КРЫШИ

Толщина листового металла, мм

Внутренняя панель продольной балки крыши 1,0
Внутренняя панель стойки

0,7

Удаление сварных соединений

5 точек электросварки листа толщиной
0,7

Сварка

В месте А 2 точки сварки по листам трех толщин:
0,7+1,0+0,8.

3

СОЕДИНЕНИЕ С ВНУТРЕННЕЙ ПАНЕЛЬЮ
ЗАДНЕЙ ПРОДОЛЬНОЙ БАЛКИ КРЫШИ

Толщина листового металла, мм

Внутренняя панель продольной балки крыши 0,7
Внутренняя панель стойки 0,7

Удаление сварных соединений

Удаление данного сварного соединения не
производится, т. к. детали снимаются
одновременно.

Сварка
