ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

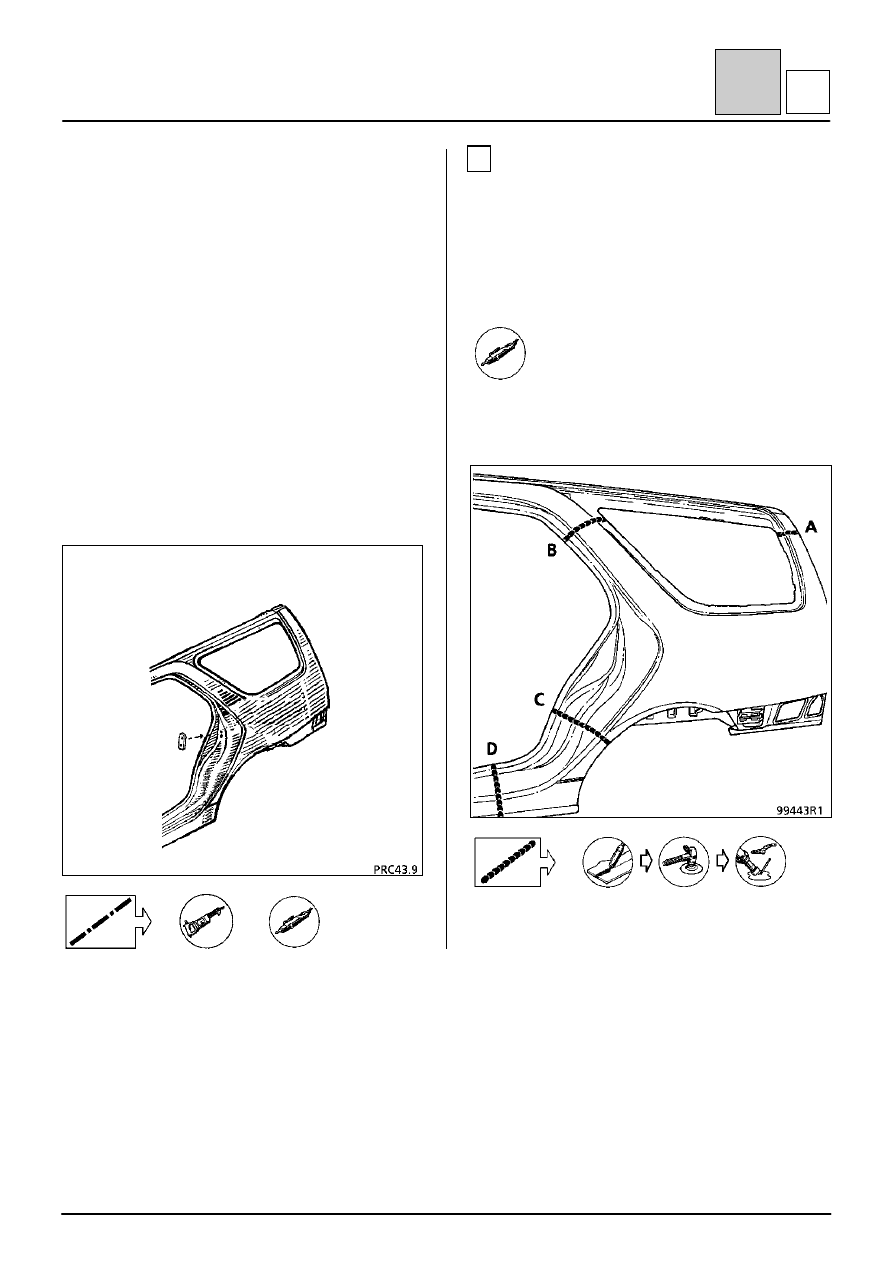

Замена панели крыла

44-1

4

4

A

ВВЕДЕНИЕ

Замена данной детали является одной из
основных операций при повреждениях от удара
сзади.

Замена данной детали может производиться
двумя способами:

1 разрез по линиям А, В, С,
2 разрез по линиям А, В, D.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе, включающая в себя:
– усилитель крепежного ребра,
– усилитель крепления фиксатора замка двери,
– нижнюю часть наружной панели боковины

кузова,

– шумоизолирующую обивку.



или



1

ВЫРЕЗ ЗАМЕНЯЕМОЙ ДЕТАЛИ

Толщина листового металла, мм

Панель крыла

0,80

Удаление сварных соединений

Разрез А = 130 мм
Разрез В = 215 мм
Разрез С = 270 мм
Разрез D = 380 мм

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена панели крыла

44-2

4

4

A

2

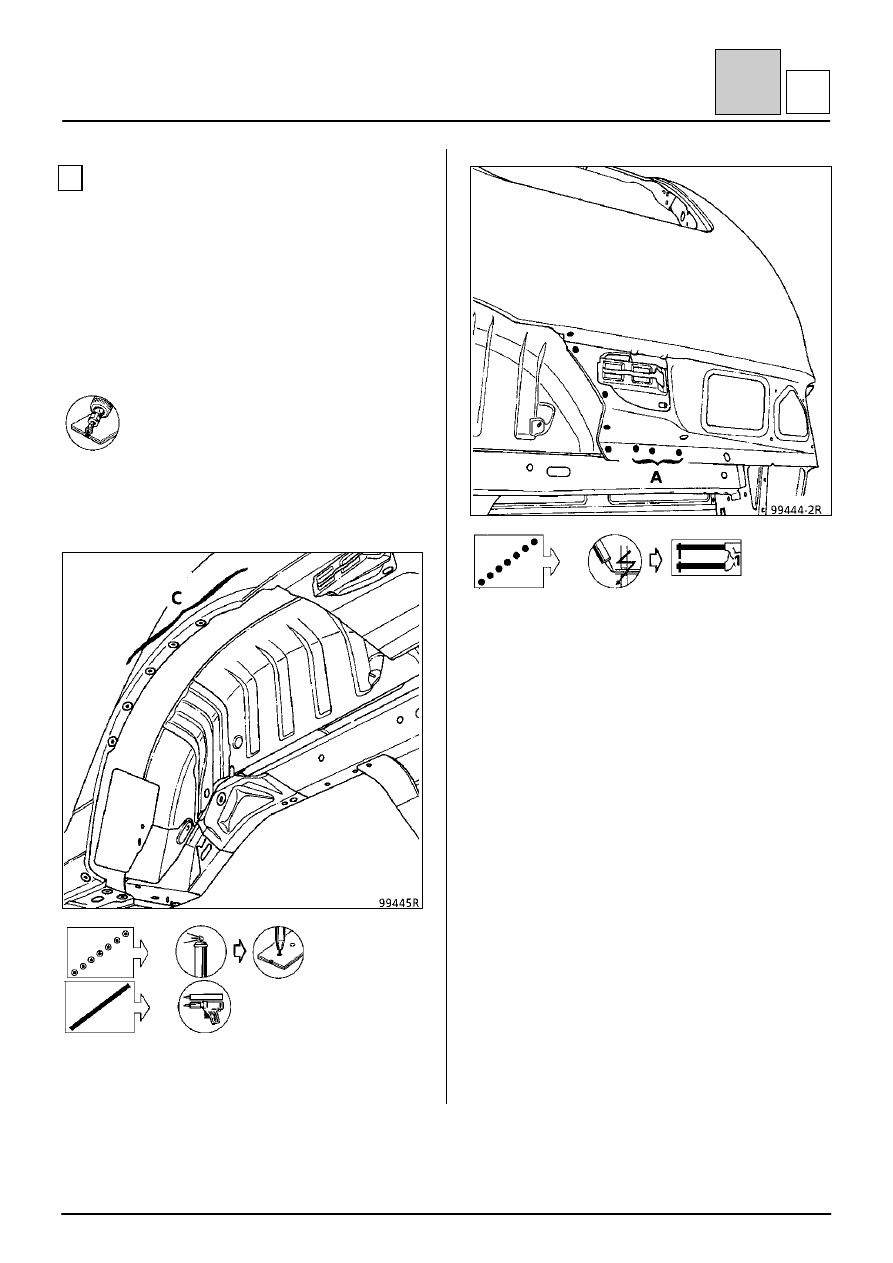

СОЕДИНЕНИЕ С НАРУЖНОЙ КОЛЕСНОЙ
АРКОЙ

Толщина листового металла, мм

Панель крыла в сборе

0,8

Наружная колесная арка

0,7

Усилитель стойки двери

1,2

Задний пол

0,7

Удаление сварных соединений

16 точек электросварки листа
толщиной 0,8.
В месте (С) для отсоединения панели
крыла разогреть клеевой шов
ремонтным феном.

Сварка

ПРИМЕЧАНИЕ:
В месте (С) перед установкой панели крыла
нанести валик клеевой мастики.

ПРИМЕЧАНИЕ:
В месте (А) три точки сварки листов трех толщин:
0,8+0,7+0,7.

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена панели крыла

44-3

4

4

A

3

СОЕДИНЕНИЕ С УДЛИНИТЕЛЕМ НАРУЖНОЙ
КОЛЕСНОЙ АРКИ

Толщина листового металла, мм

Панель крыла

0,8

Удлинитель наружной колесной арки

0,7

Удаление сварных соединений

4 точки электросварки листов
толщиной 0,8

Сварка

ПРИМЕЧАНИЕ:
В месте (А) 4 точки сварки листов трех толщин:
0,8+0,7+0,7.

4

СОЕДИНЕНИЕ С ПРАВОЙ КОЛЕСНОЙ
АРКОЙ

Толщина листового металла, мм

Панель крыла

0,8

Колесная арка

0,8

Удаление сварных соединений

3 точки электросварки листов
толщиной 0,8

Сварка

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена панели крыла

44-4

4

4

A

5

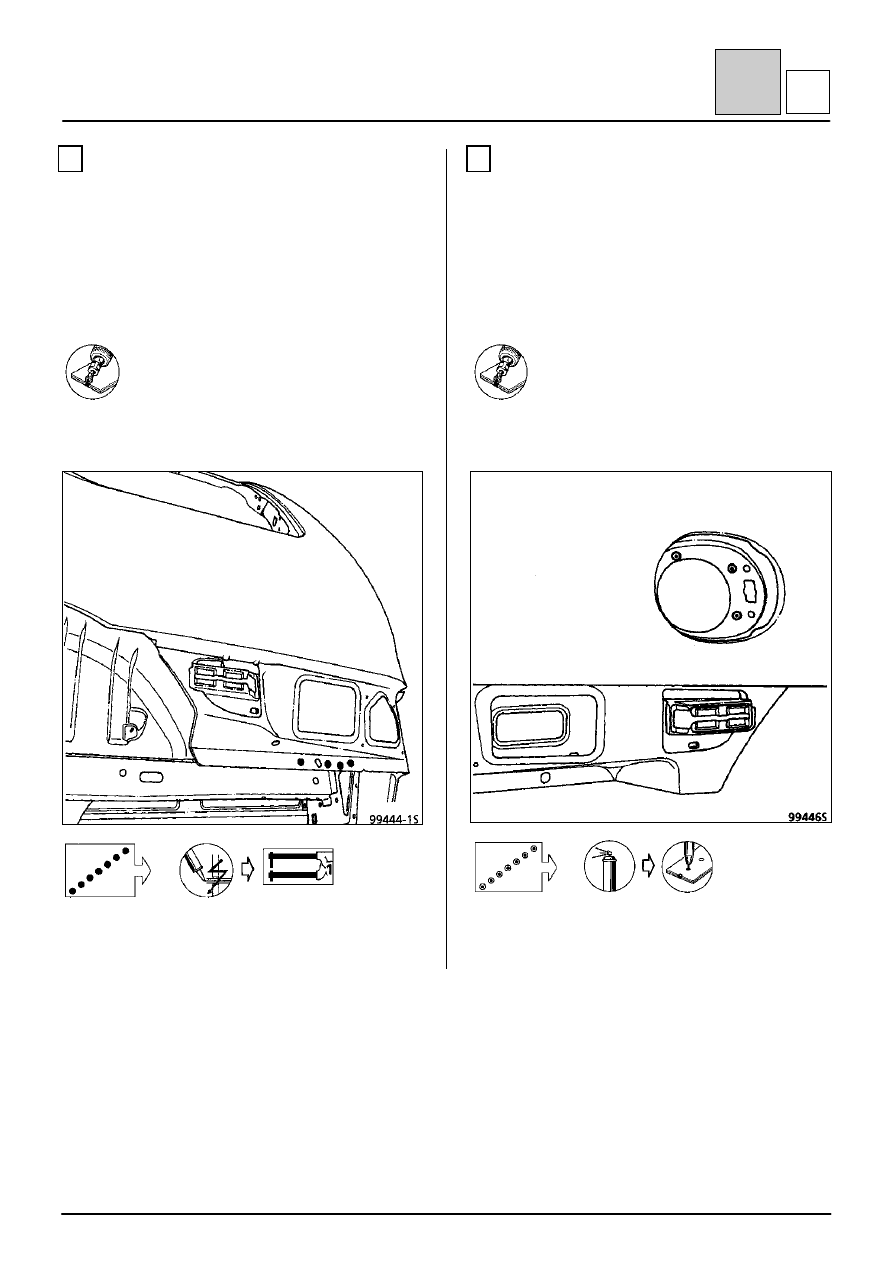

СОЕДИНЕНИЕ С ПАНЕЛЬЮ ЗАДКА В СБОРЕ
С НАКЛАДКОЙ

Толщина листового металла, мм

Накладка

0,7

Панель задка

0,8

Удаление сварных соединений

3 точки электросварки листов
толщиной 0,8

Сварка

6

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЕПЛЕНИЯ
ЗАДНЕГО ФОНАРЯ

Толщина листового металла, мм

Панель крыла

0,8

Панель крепления заднего фонаря

0,7

Удаление сварных соединений

12 точек электросварки листов
толщиной 0,8

Сварка
