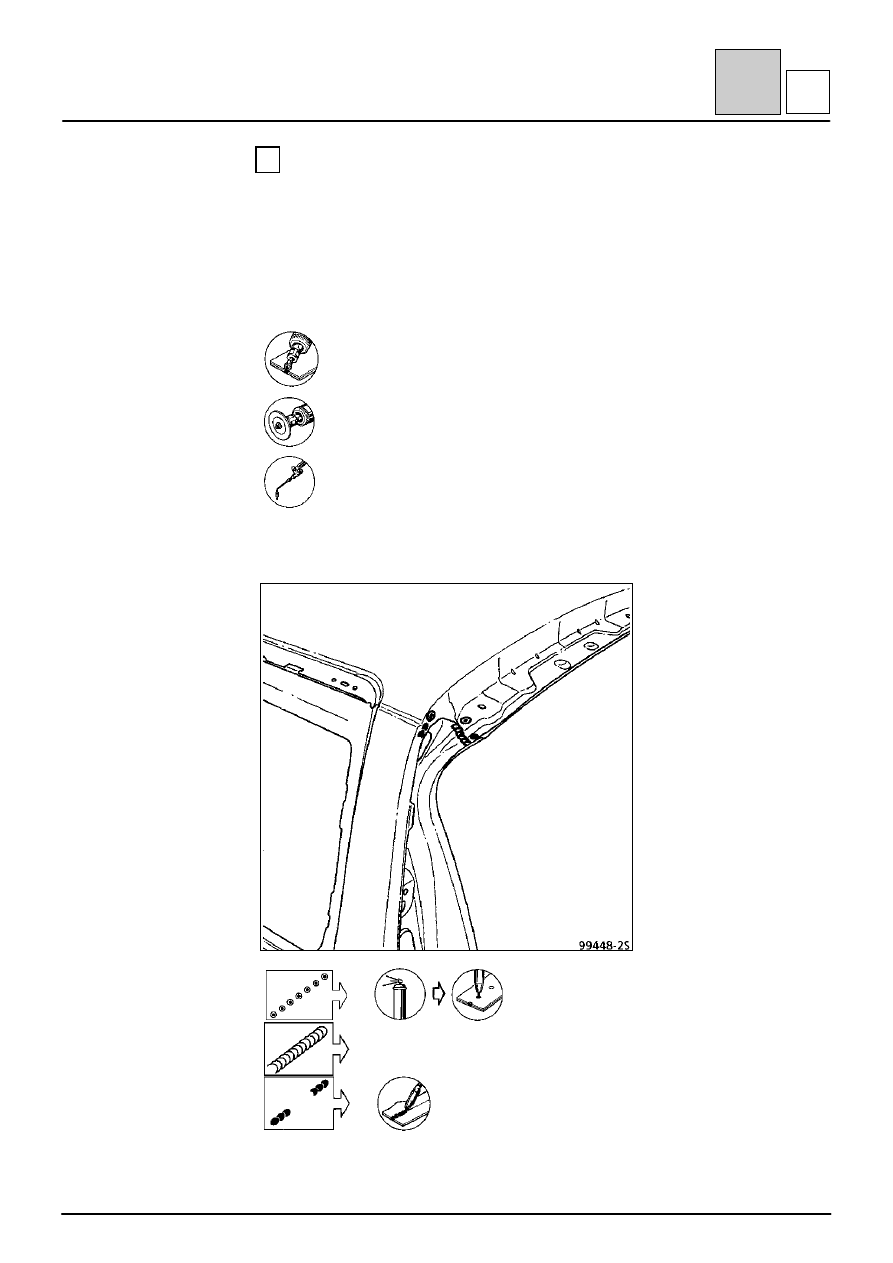

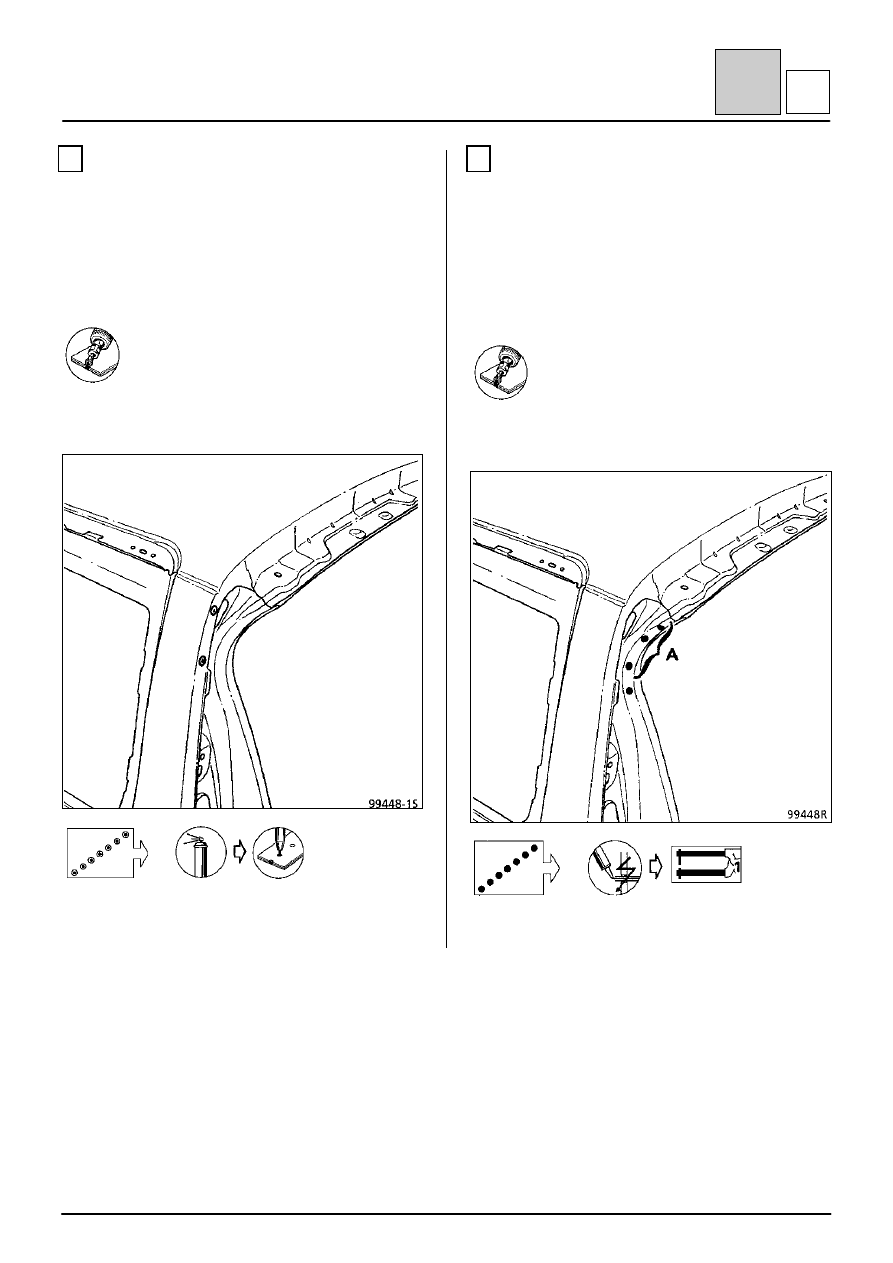

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Полная замена панели крепления

заднего фонаря

44-9

4

4

C

4

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЫЛА
(верхняя часть)

Толщина листового металла, мм

Панель крыла

0,8

Удаление сварных соединений

2 точки электросварки листа
толщиной 0,8

Сварка

5

СОЕДИНЕНИЕ С ВЕРХНИМ УГЛОВЫМ
УСИЛИТЕЛЕМ

Толщина листового металла, мм

Угловой усилитель

1,2

Панель крепления заднего фонаря

0,8

Удаление сварных соединений

4 точки электросварки листа
толщиной 0,8

Сварка

ПРИМЕЧАНИЕ: в месте (А) три точки сварки
листов трех толщин: 0,8+1,2+0,7.

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Полная замена панели крепления

заднего фонаря

44-10

4

4

C

6

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЫШИ

Толщина листового металла, мм

Панель КРЫШИ

0,9

Панель крепления заднего фонаря

0,8

Удаление сварных соединений

3 точки электросварки листа толщиной 0,9

1 шов сварки в защитной среде M.A.G.:
20 мм

Отпайка 1 паяного шва: 70 мм.

Сварка

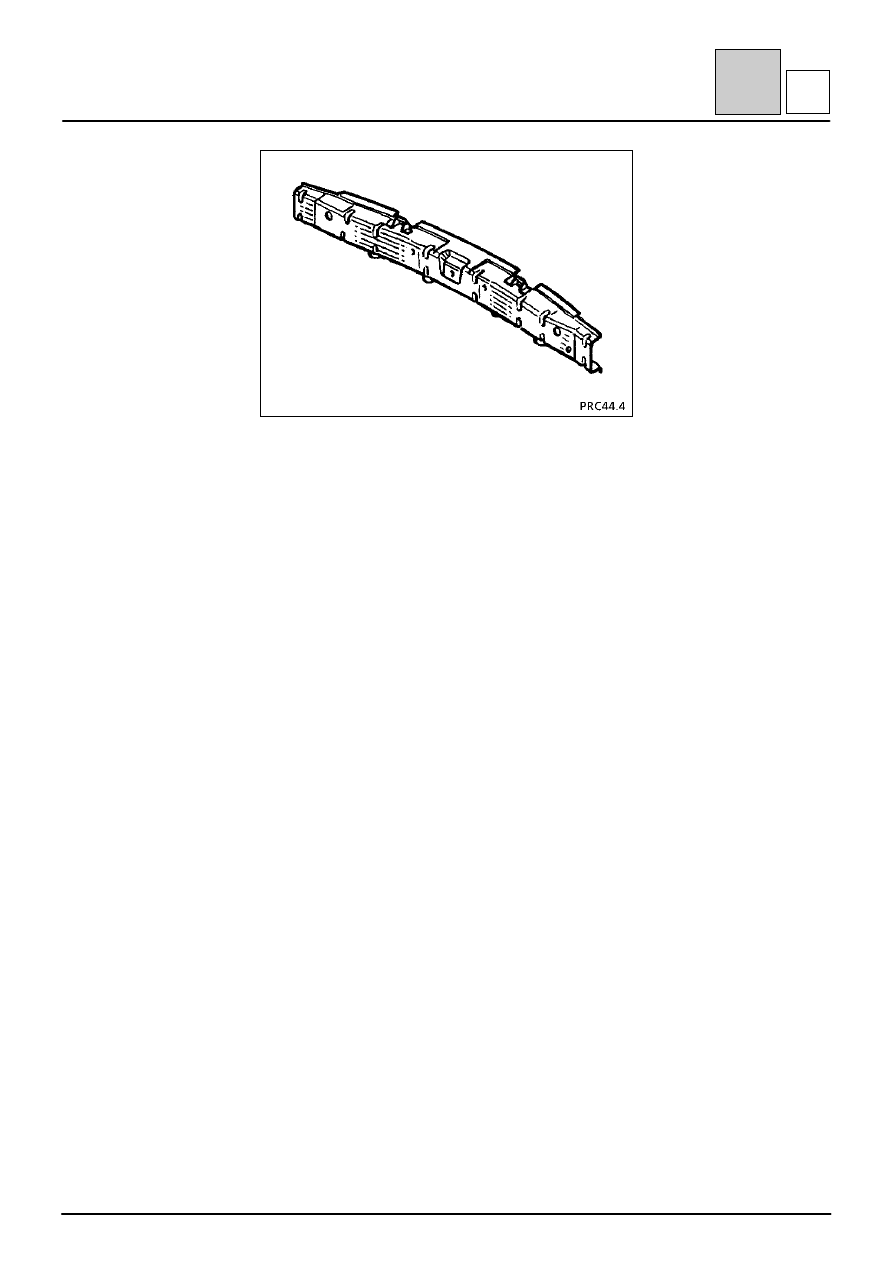

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена поперечины крепления

ударопоглощающего элемента

44-11

4

4

D

СНЯТИЕ

Отверните четыре гайки крепления.

УСТАНОВКА

Установите поперечину.
Заверните гайки.

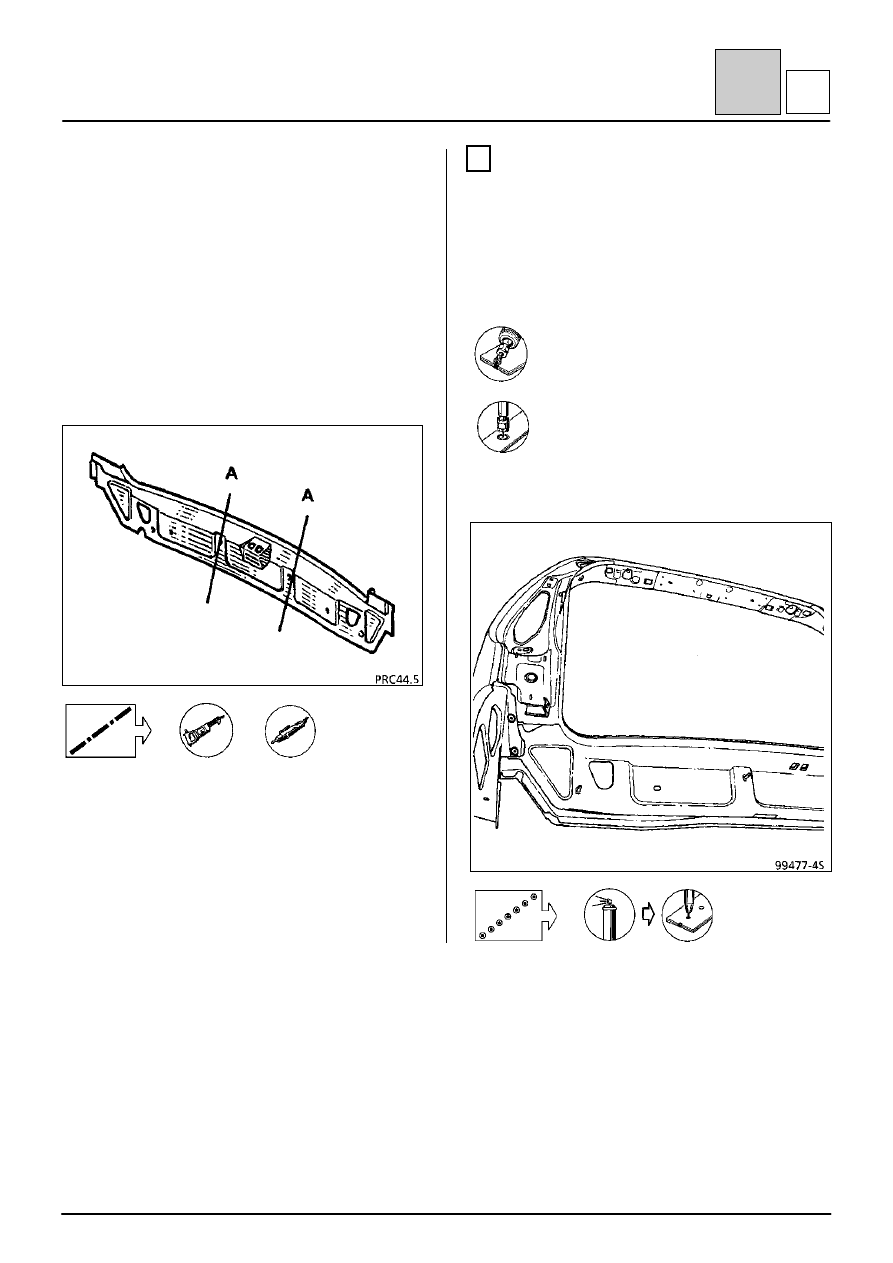

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Замена панели задка

44-12

4

4

E

ВВЕДЕНИЕ

Замена данной детали является одной из
основных операций при повреждениях от удара
сзади или дополнительной операцией при
повреждении от бокового удара.

Данная деталь может заменяться частично с
разрезом по линиям (А).

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь без комплектующих.



или

1

СОЕДИНЕНИЕ С НИЖНЕЙ ПАНЕЛЬЮ КРЫЛА

Толщина листового металла, мм

Панель крыла

0,8

Панель задка

0,7

Удаление сварных соединений

или

2 точки электросварки листа толщиной
0,8 с каждой стороны

Сварка
