ОСТЕКЛЕНИЕ КУЗОВА

Стекло двери задка

54-14

54

СНЯТИЕ

Снимите рычаг стеклоочистителя двери задка,
пользуясь съемником Elé. 1294.

(При установке правильно расположите рычаг
стеклоочистителя и соблюдайте момент затяжки,
указанный на странице 54-1).

Выверните винты крепления бокового молдинга
(винты «Торкс») и осторожно извлеките его.

ОСТЕКЛЕНИЕ КУЗОВА

Стекло двери задка

54-15

54

Отсоедините провод электрообогревателя стекла
двери задка.
Снимите внутреннее отделочное уплотнение.

Вырезание стекла.
Защитите клейкой лентой лакокрасочное
покрытие, прилегающее к нижней части стекла.
Вырежьте стекло режущей проволокой обычным
способом, стараясь не повредить молдинг (в
случае его повторного использования).
Резку изнутри рекомендуется выполнять с
помощью электрического ножа.
При вырезании боковых сторон стекла
находящийся под ними пенопласт разрушается.
Его необходимо заменить.

Длина используемого ножа.
Для верхних и боковых кромок: нож
№ 081 = 80 мм.
Для нижней кромки: нож № 143 с регулируемым
ограничителем

≅ 30 мм.

Установите внутренний уплотнитель.
Подготовка участков поверхности для
приклеивания и само приклеивание выполняются
в соответствии с Технической нотой № 249.

Для правильного нанесения клеевой полосы на
стекло придерживайтесь линии (D), которая
имеется на новых стеклах.
Порядок подготовки к приклеиванию стекла,
который должен неукоснительно соблюдаться,
указан в технической ноте № 249.

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Передний бампер

55-1

55

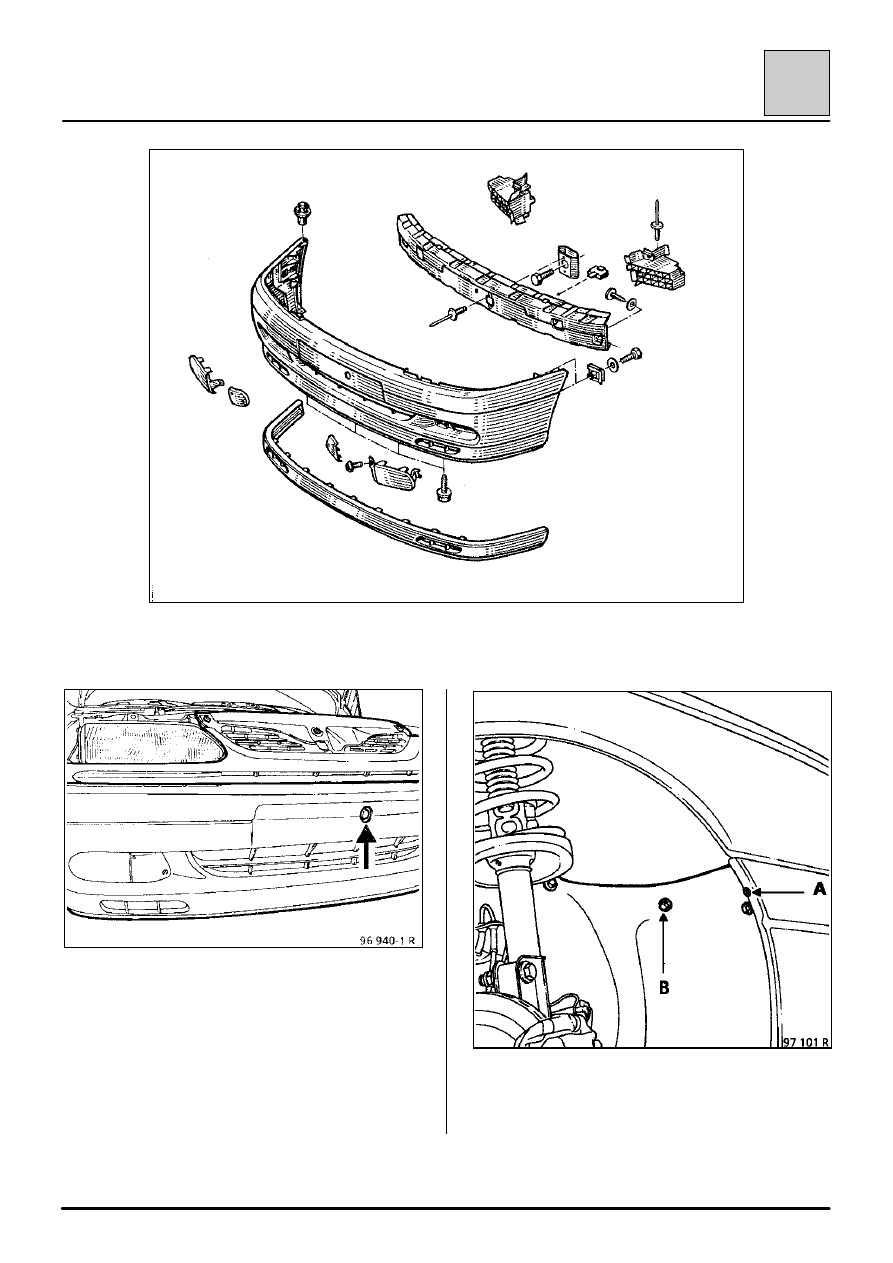

СНЯТИЕ

Снимите:
– номерной знак
– центральный болт крепления.

Выверните боковые винты крепления «торкс» на
20 (А) и винты (В) крепления пластмассовых
подкрылков колесных арок.

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Передний бампер

55-2

55

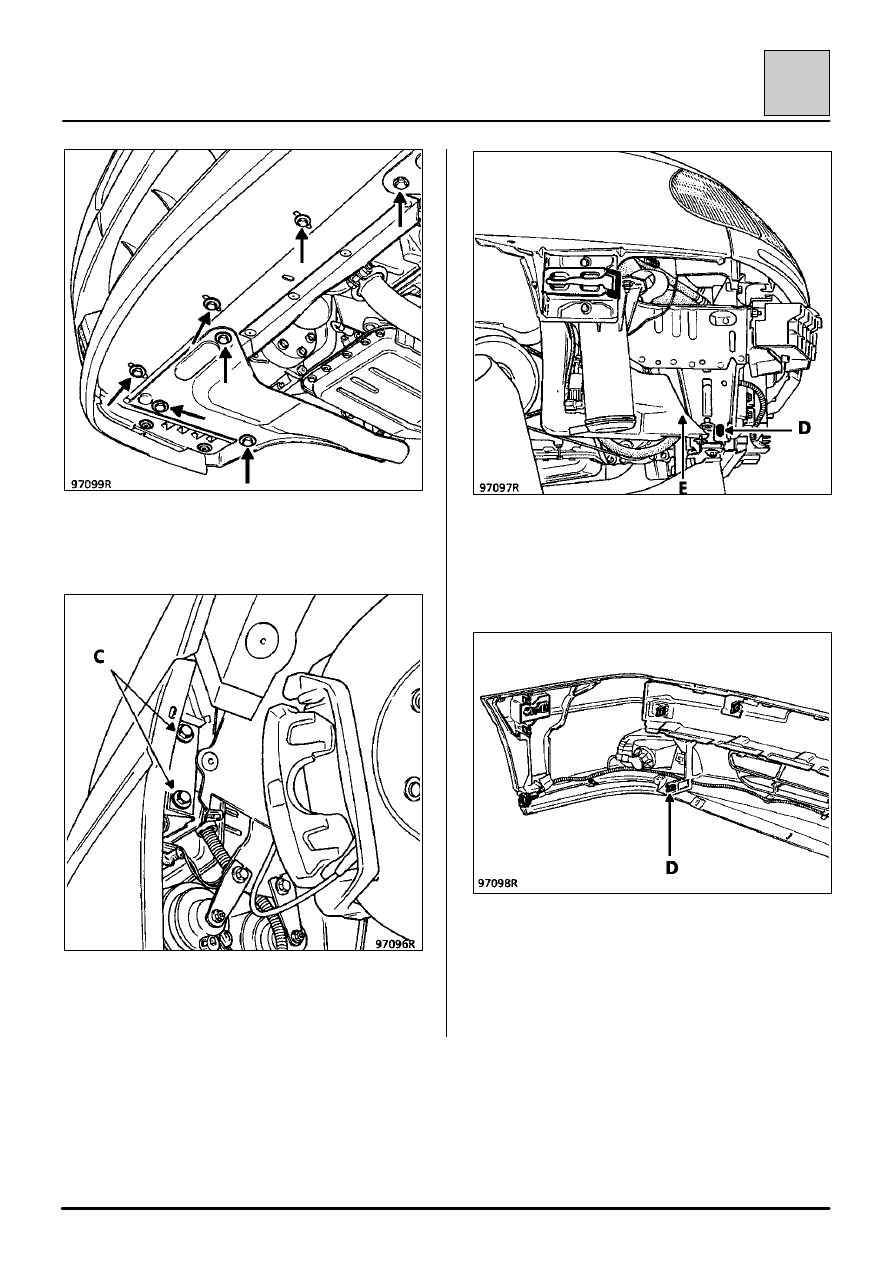

Выверните болты крепления пластмассовых
щитков снизу кузова.

Извлеките пластмассовые подкрылки колесных
арок, чтобы обеспечить доступ к боковым
болтам крепления (С).

Правая сторона: для освобождения нижнего
центрального фиксатора (D), расположенного на
конце лонжерона, частично демонтируйте бачок
стеклоомывателя (Е).

Вид нижнего фиксатора на конце лонжерона.
