ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54-6

54

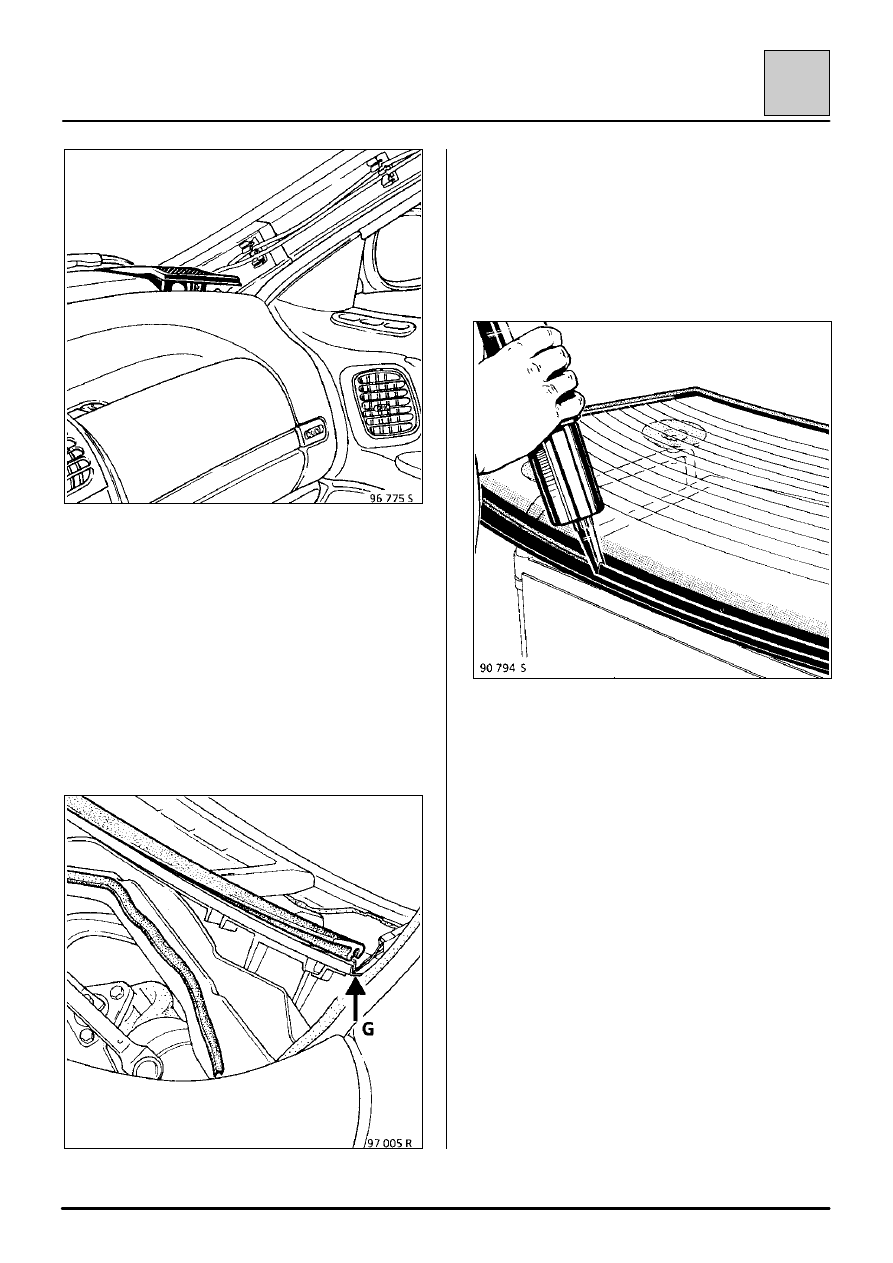

В салоне автомобиля снимите громкоговорители,
чтобы обеспечить возможность извлечения
уплотнителя (G) передней панели приборов.

Установите накладку Car. 1246 для защиты
панели приборов.

Разрежьте слой мастики.

Для прокалывания слоя мастики и вставки
режущей проволоки необходимо использовать
новый более длинный держатель, которому
присвоен номер 626700.

ВАЖНОЕ ЗАМЕЧАНИЕ: Режущий инструмент
FEIN нельзя использовать в нижней части
ветрового стекла из-за наличия разрыва между
кромкой ветрового стекла и полосой мастики с
одной стороны и панелью приборов.

Для боковых частей и верхней части ветрового
стекла используйте нож 76 длиной 24 мм.

Информацию о подготовительных операциях и о
приклеивании стекла см. в технической ноте
№ 249.

(Нанесение клея на ветровое стекло выполняется
по разметочной линии).

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54-7

54

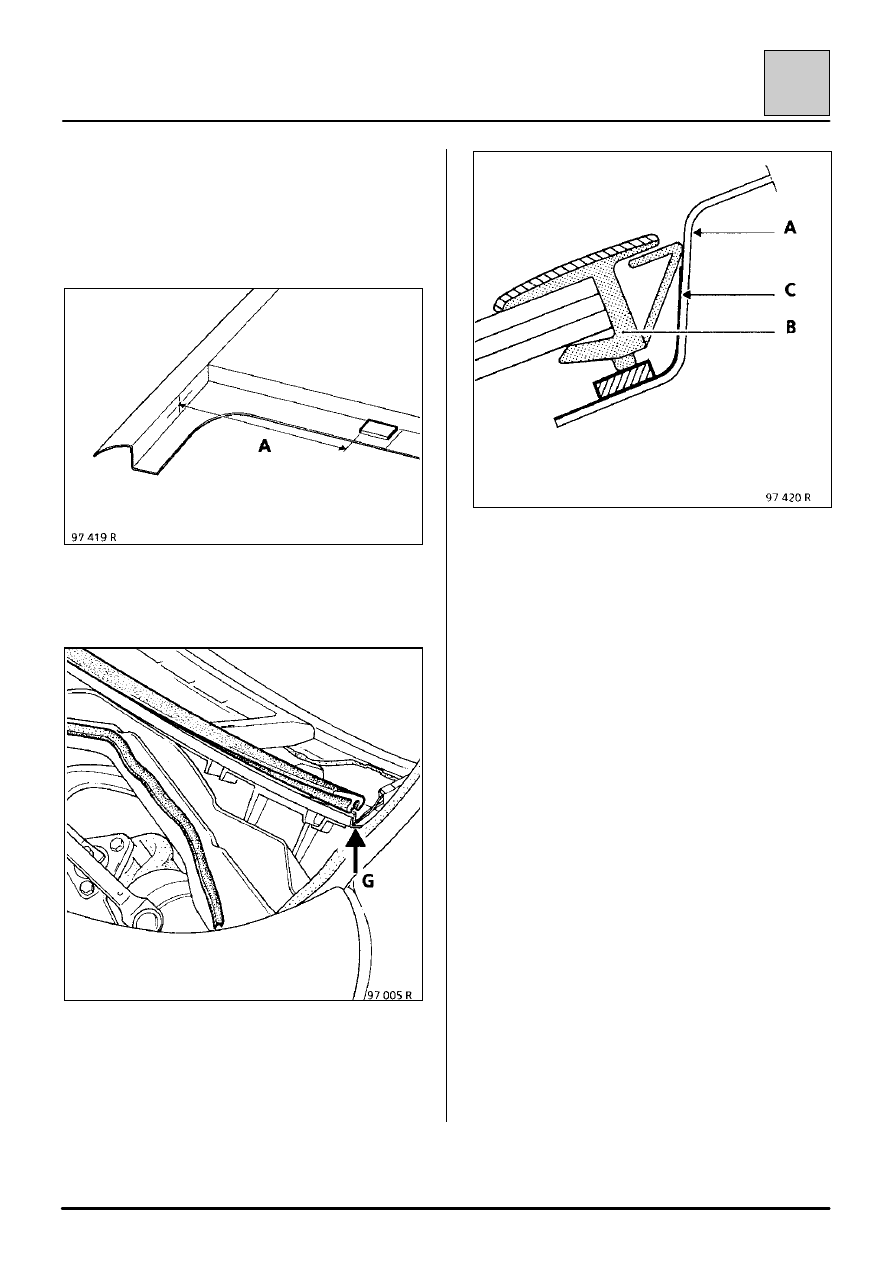

УСТАНОВКА

Внимание: Установите подкладки в верхней
части проема для ветрового стекла.
Каталожный номер 77 00 761 698.
Размеры в мм: 20

× 8 × 2

Положение подкладки.
А = 125 мм

ВАЖНОЕ ЗАМЕЧАНИЕ: Перед приклеиванием
установите уплотнитель (G) панели приборов.
Выполните пробное позиционирование ветрового
стекла. Отцентрируйте его верхнюю часть, затем
уложите на подкладки нижнюю часть.

ПРИМЕЧАНИЕ:
При нанесении слоя клея на верхнюю кромку
проема кузова, на которую ложится ветровое
стекло, рекомендуется выполнить защиту
верхней части стекла перед его установкой.
Поскольку ветровое стекло расположено
немного ниже, чем поверхность крыши, в
процессе вклеивания даже при легком
прикосновении к стеклу, выдавленный клей
может испачкать поверхность стекла.

А

Крыша кузова

В

Молдинг

С Слой клея

При установке соблюдайте моменты затяжки гаек
крепления рычагов стеклоочистителей.

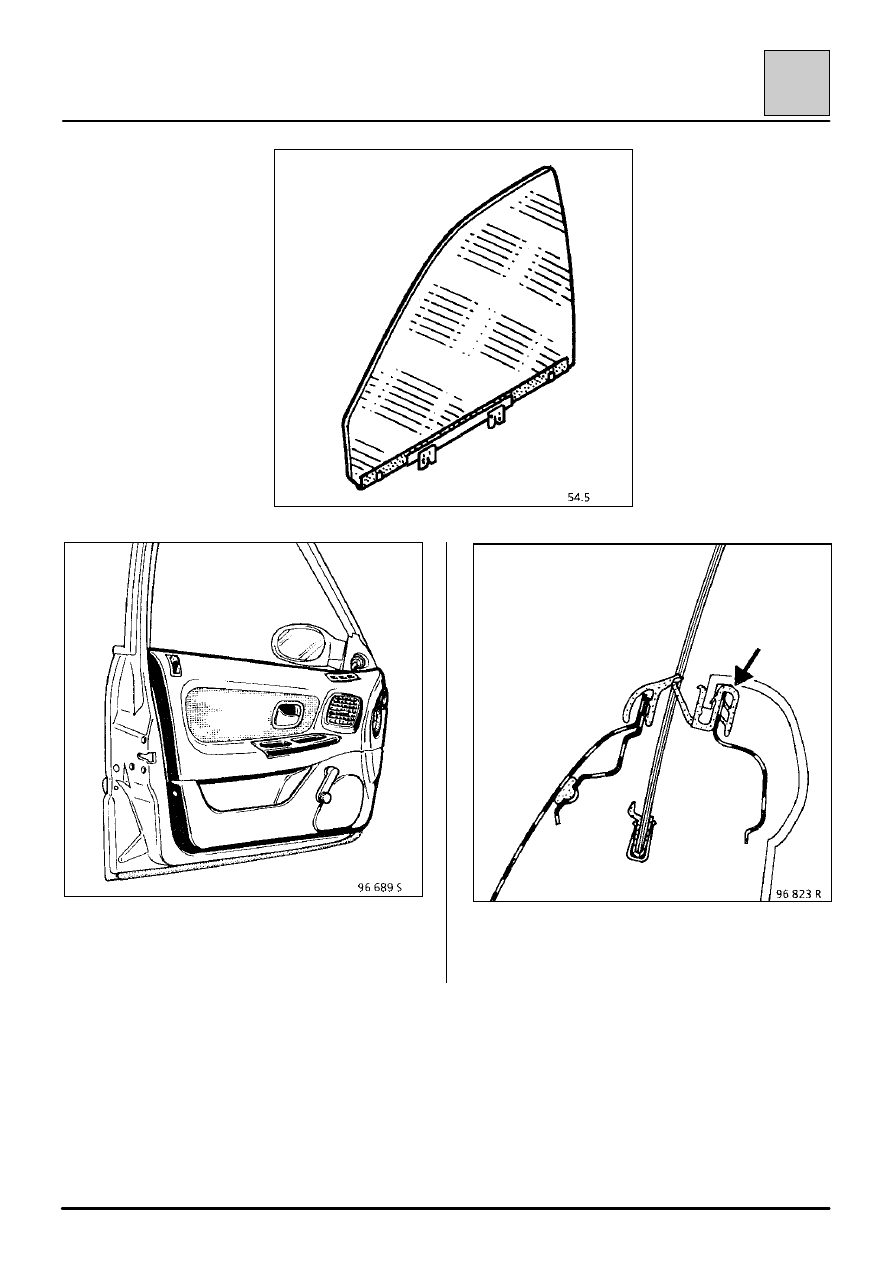

ОСТЕКЛЕНИЕ КУЗОВА

Стекло передней двери

54-8

54

Снимите:
– обивку двери, как описано в главе 7,
– виниловый уплотнитель.

Снимите внутренний подоконный уплотнитель
стекла.

ОСТЕКЛЕНИЕ КУЗОВА

Стекло передней двери

54-9

54

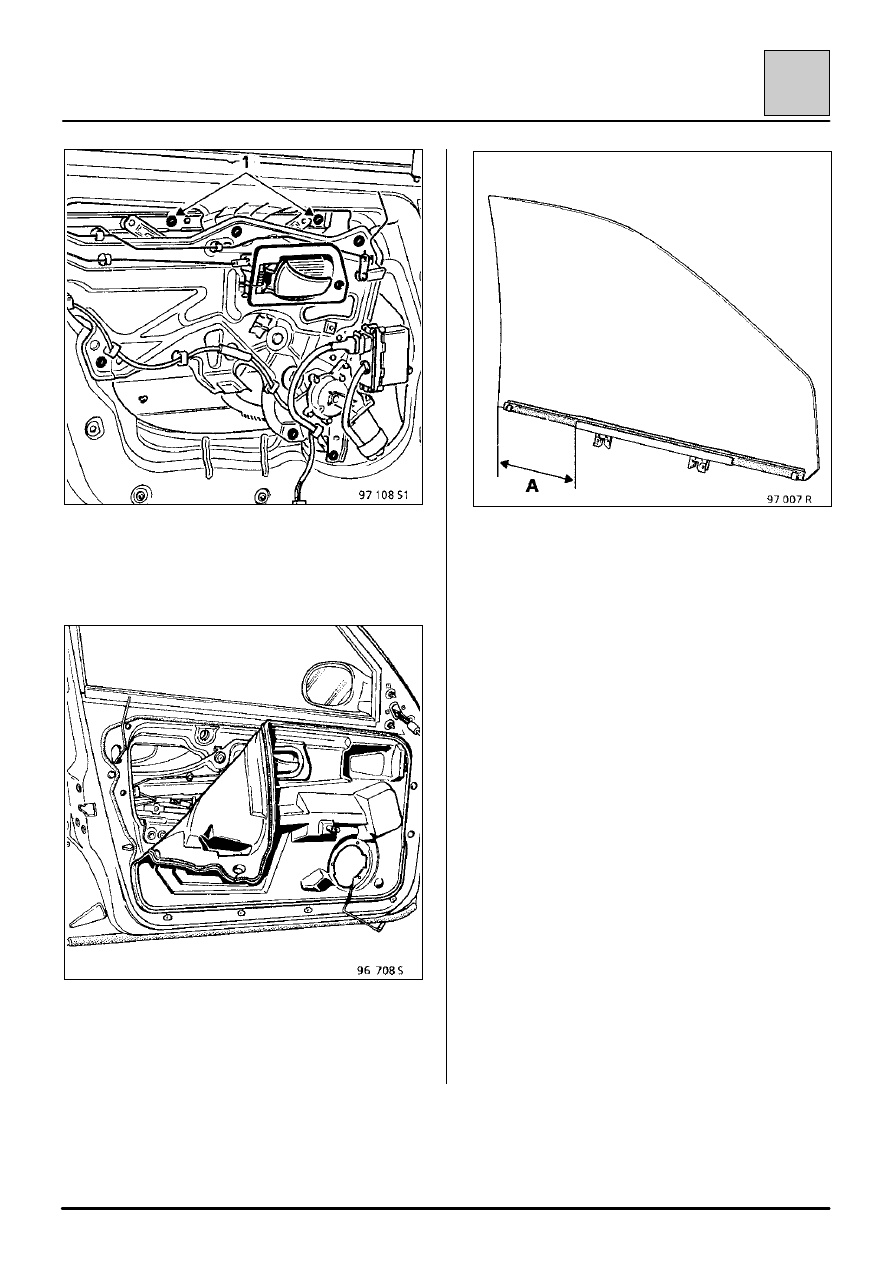

Снимите два винта крепления (1) стекла (стекло в
верхнем положении) и извлеките его, наклонив
вперед.

ВАЖНОЕ ЗАМЕЧАНИЕ: В целях обеспечения
надежного уплотнения необходимо заменить
виниловый формованный уплотнитель и валик
мастики.

Направляющая сторона стекла А = 235 мм.

Со склада запасных частей стекла поставляются
с обоймой на нижней части. Данные об указанной
выше направляющей стороне стекла приводятся
в маркировочной надписи.
