ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54-2

54

Отверните гайки.

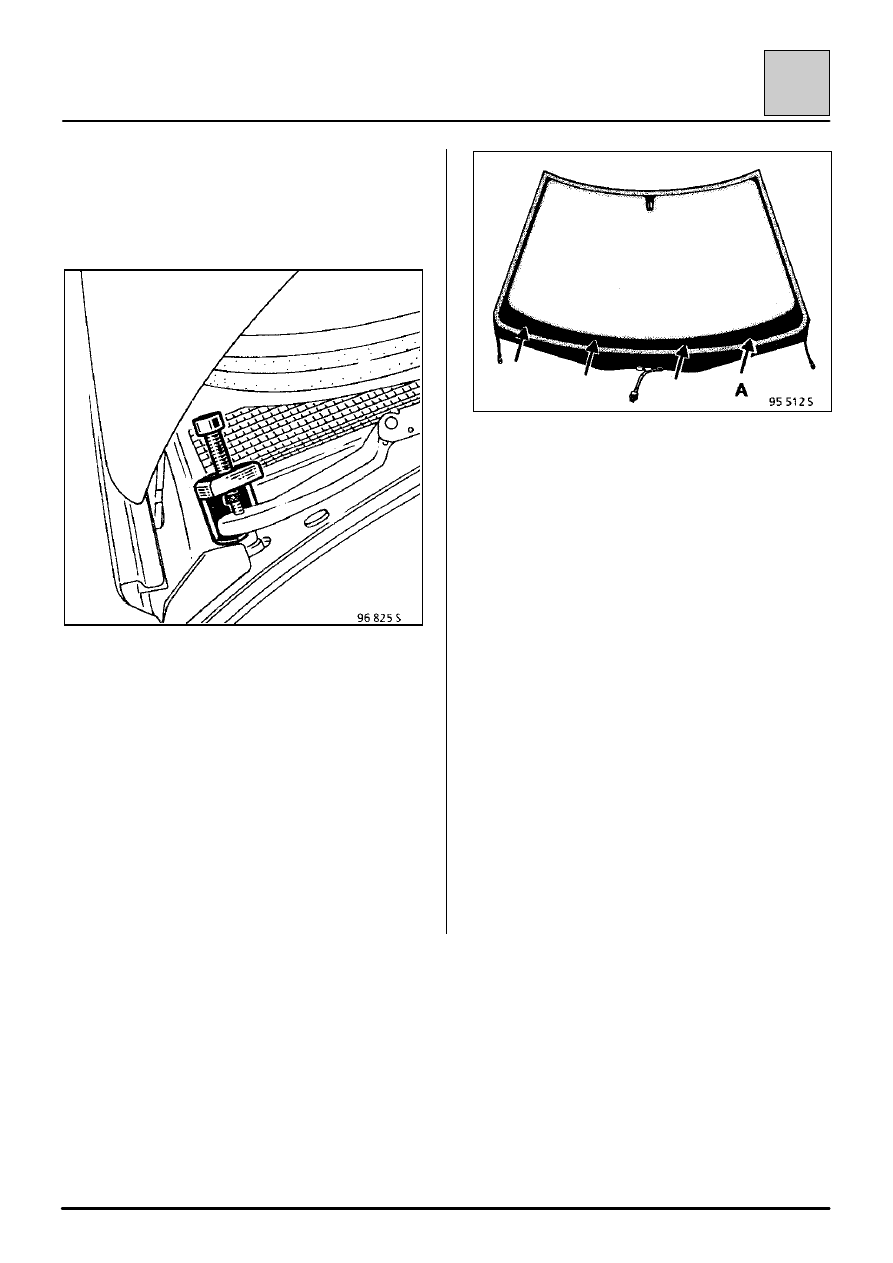

Снимите рычаги стеклоочистителей с их валиков с
помощью съемника Elé. 1294 для технического
обслуживания, как показано ниже.

УСТАНОВКА

Очистите шлицы привода с помощью
металлической щетки.

Проверьте шлицы рычагов на отсутствие
повреждений.

Установите рычаги стеклоочистителей.

Выполняются две контрольные позиционные
привязки щеток стеклоочистителей, каждая с
использованием трех отметочных точек на
нижней части ветрового стекла (А). Они
позволяют установить рычаги щеток
стеклоочистителей в исходном положении.

Обратите внимание на шлицы.

Когда рычаги установлены, навинтите гайки и
затяните их с моментом затяжки 20 Н

⋅м (±20%) с

помощью динамометрического ключа.

Проверьте, что стеклоочиститель работает
нормально.

Наденьте на гайки колпачки.

ПРИМЕЧАНИЕ:
Если электродвигатель стеклоочистителя работал
при снятых щетках, то перед установкой рычагов
щеток переведите его в положение «выключен».

ПРИМЕЧАНИЕ:
Что касается рычага заднего стеклоочистителя, то
для него момент затяжки составляет 18 Н

⋅м

(

±20%). Его положение определяется

размещением на стекле двери задка
электрообогревателя.

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54-3

54

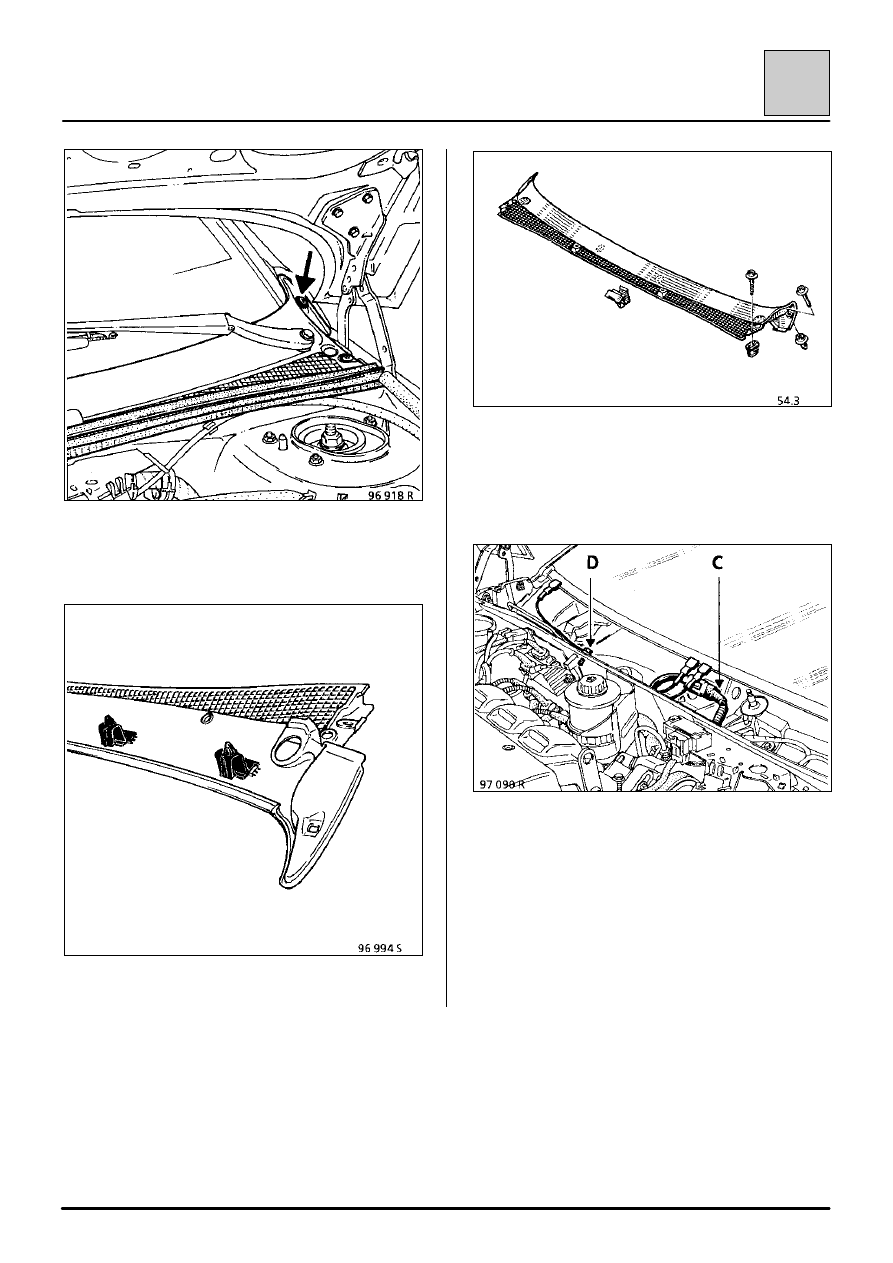

Выверните винты крепления решетки (винты
«Торкс»).

Внутренний вид (скобы крепления).

Снимите скобы крепления.

Соблюдая осторожность, открепите декоративный
элемент.

Обогреваемое ветровое стекло.

Отсоедините жгут проводов (С).

Снимите болты крепления (D) правого и левого
массовых проводов.

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54-4

54

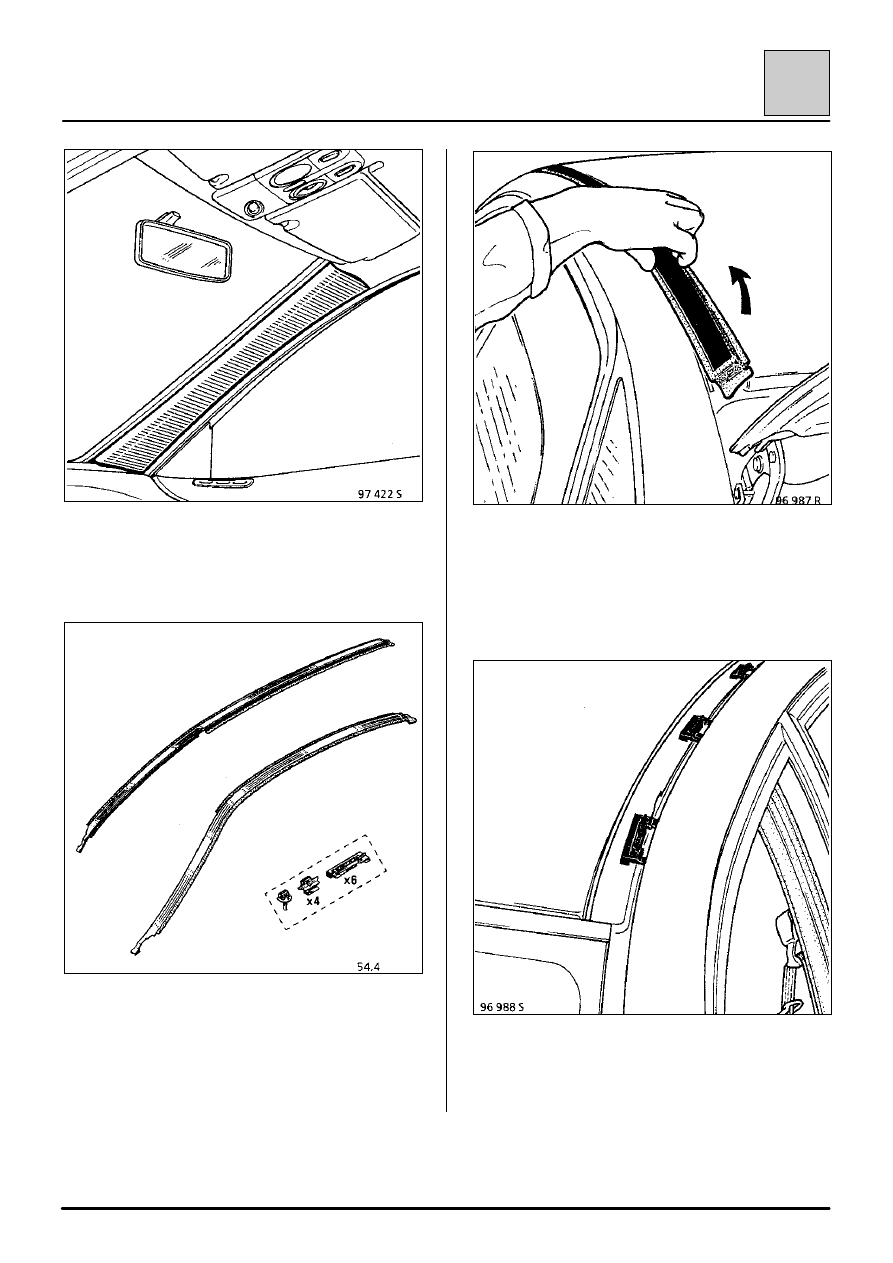

Снимите:
– внутреннее зеркало заднего вида,
– накладки стоек ветрового стекла.

Снимите декоративные элементы с крыши.

ВАЖНОЕ ЗАМЕЧАНИЕ: Используются два вида
фиксаторов: фиксаторы для крепления
декоративных элементов на крыше и фиксаторы
для их крепления вдоль ветрового стекла.

ВНИМАНИЕ:
Начните с задней части крыши. Открепите
молдинг, поворачивая его в поперечном
направлении (как показано выше), но так, чтобы
не деформировать его.

Продолжайте действовать таким образом до
начала верхней части ветрового стекла.
(Расположение фиксаторов молдинга).

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54-5

54

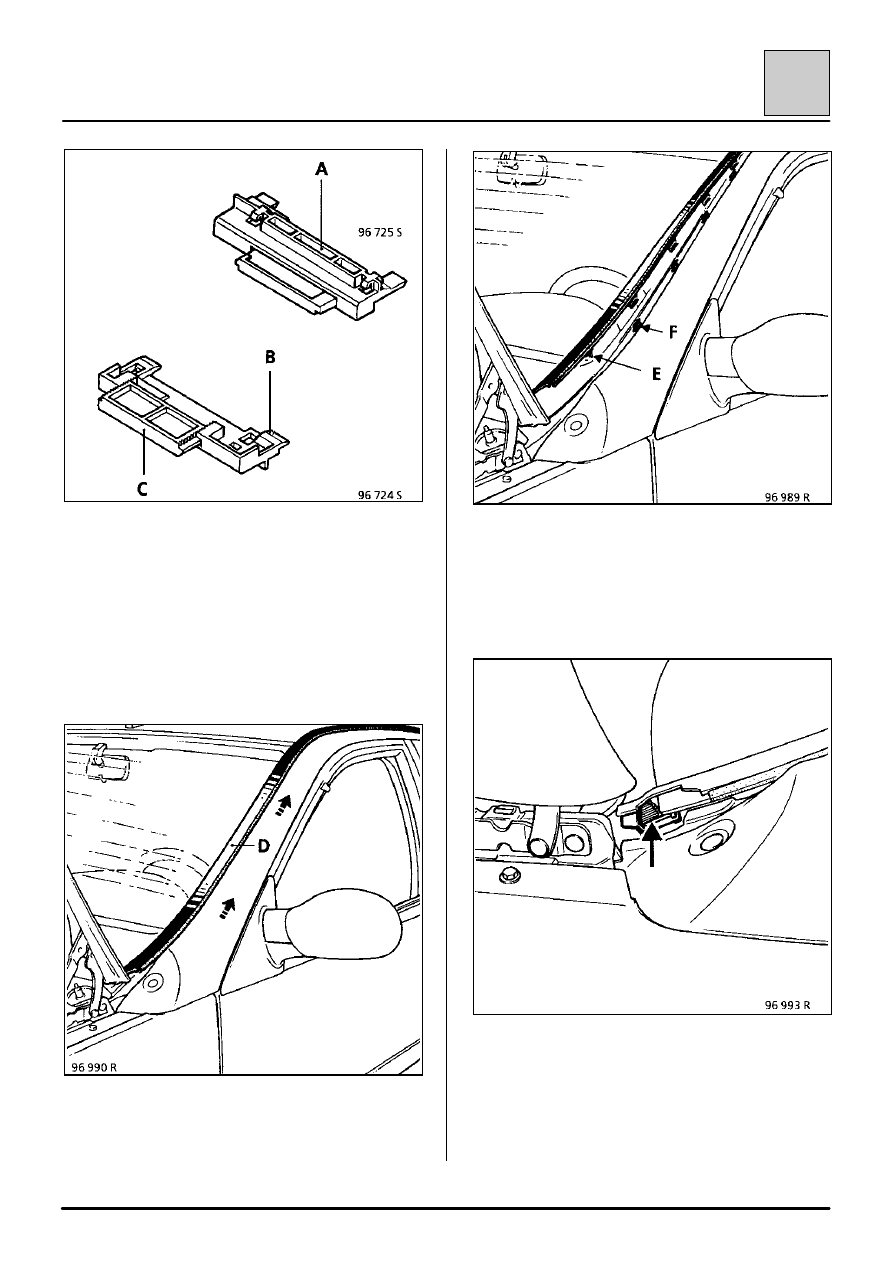

Рисунок фиксаторов (используемых на крыше).
Эти фиксаторы заменяются после каждого снятия.

Фиксатор в установленном положении (А).

Вид на фиксатор снизу (В).

Положение фиксаторов можно регулировать в
поперечном направлении. (С).

После того, как молдинг будет откреплен от
крыши, потяните вверх (D) его часть,
расположенную вдоль ветрового стекла.

Фиксаторы (Е) выходят из зацепления с деталями
крепления (F), установленными на кузове.

После снятия осторожно положите молдинг на
место хранения.

Снимите:
– нижние регулировочные подкладки,
– верхний молдинг ветрового стекла, соблюдая

осторожность, а также его фиксатор.
