ОСТЕКЛЕНИЕ КУЗОВА

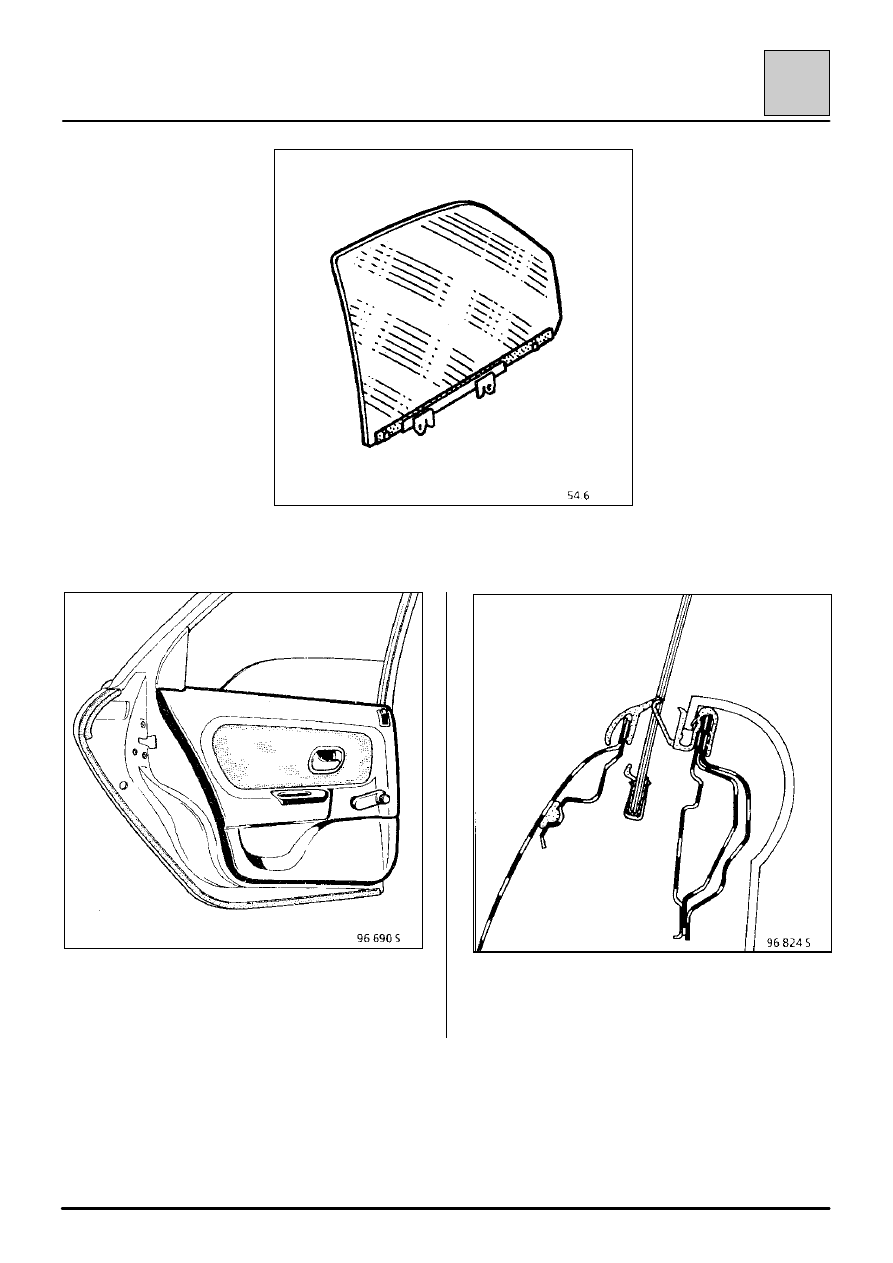

Стекло задней двери

54-10

54

СНЯТИЕ

Снимите:
– обивку задней двери, как описано в главе 7,
– виниловый уплотнитель.

Снимите внутренний подоконный уплотнитель
стекла и наружный молдинг, как описано на
странице 72-4 (глава 72).

ОСТЕКЛЕНИЕ КУЗОВА

Стекло задней двери

54-11

54

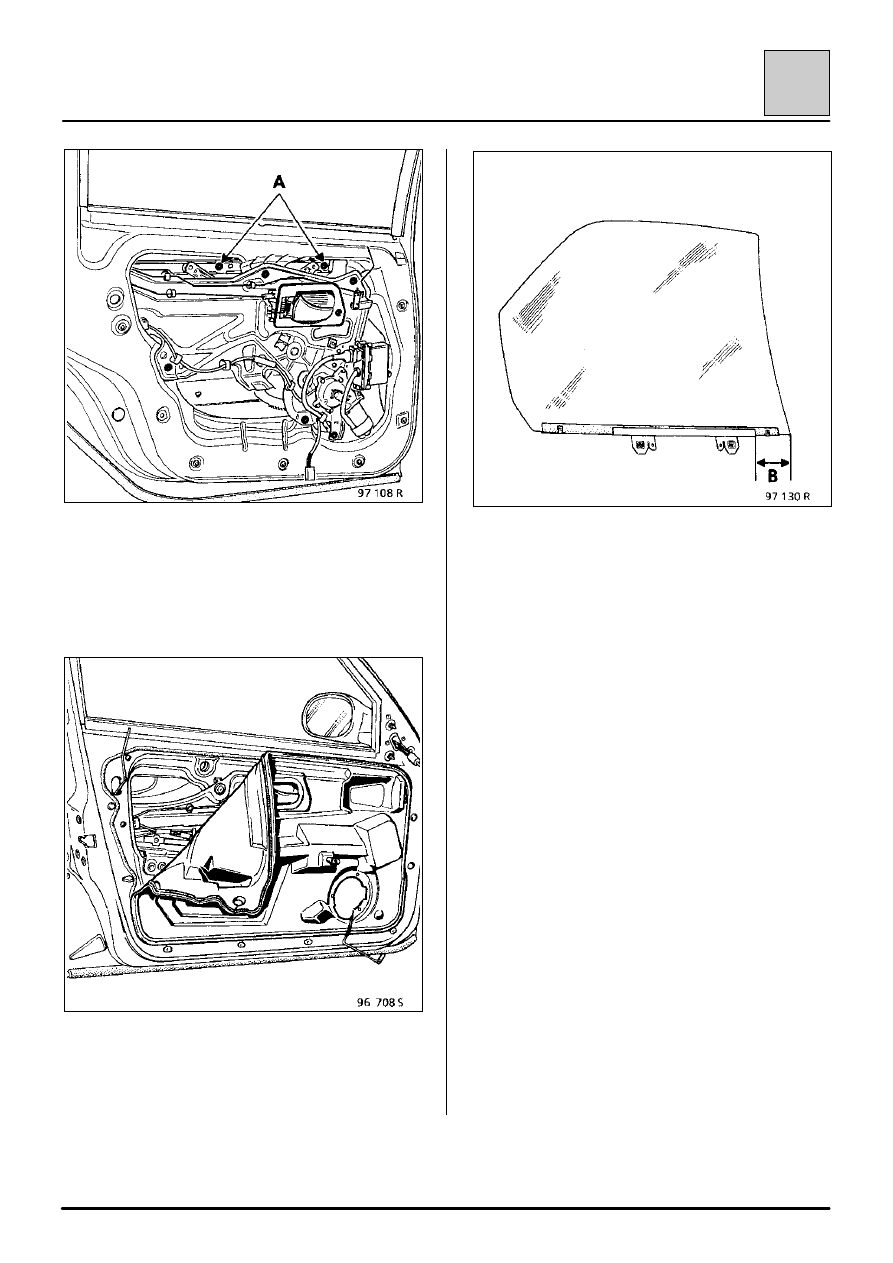

Поднимите стекло в верхнее положение, чтобы
обеспечить доступ к винтам (А).

Снимите два винта крепления стекла и извлеките
его, наклонив, из рамы.

ВАЖНОЕ ЗАМЕЧАНИЕ: В целях обеспечения
надежного уплотнения необходимо заменить
виниловый формованный уплотнитель и валик
мастики.

Направляющая сторона стекла В = 110 мм.

Данные о направляющей стороне стекла
приводятся в маркировочной надписи. Со склада
запасных частей стекла поставляются с обоймой
на нижней части.

ОСТЕКЛЕНИЕ КУЗОВА

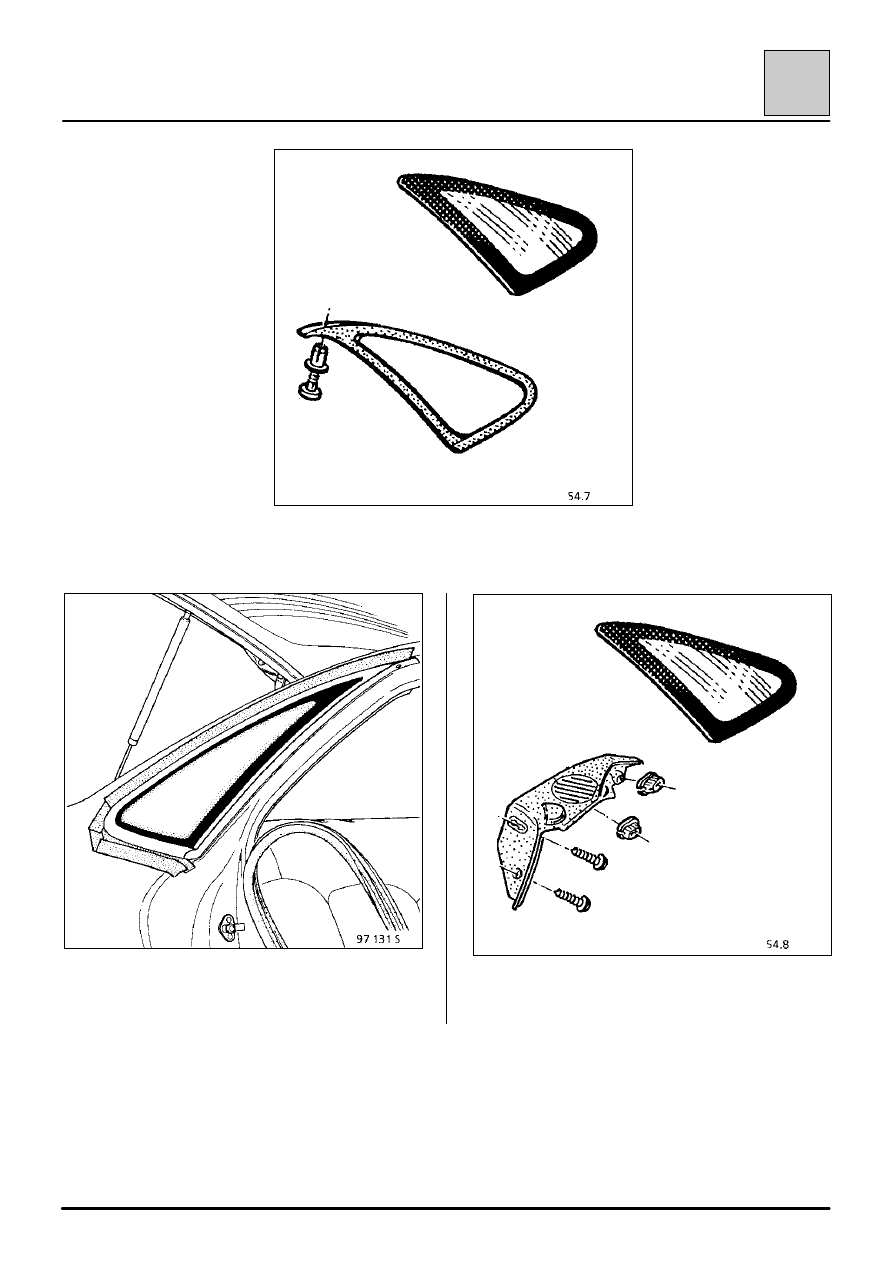

Стекло окна боковины кузова

54-12

54

СНЯТИЕ

Прикройте лакокрасочное покрытие вокруг стекла,
чтобы не повредить его в процессе резки.

Снимите накладку полки боковины кузова (См.
главу 71, страницу 71-14).

ОСТЕКЛЕНИЕ КУЗОВА

Стекло окна боковины кузова

54-13

54

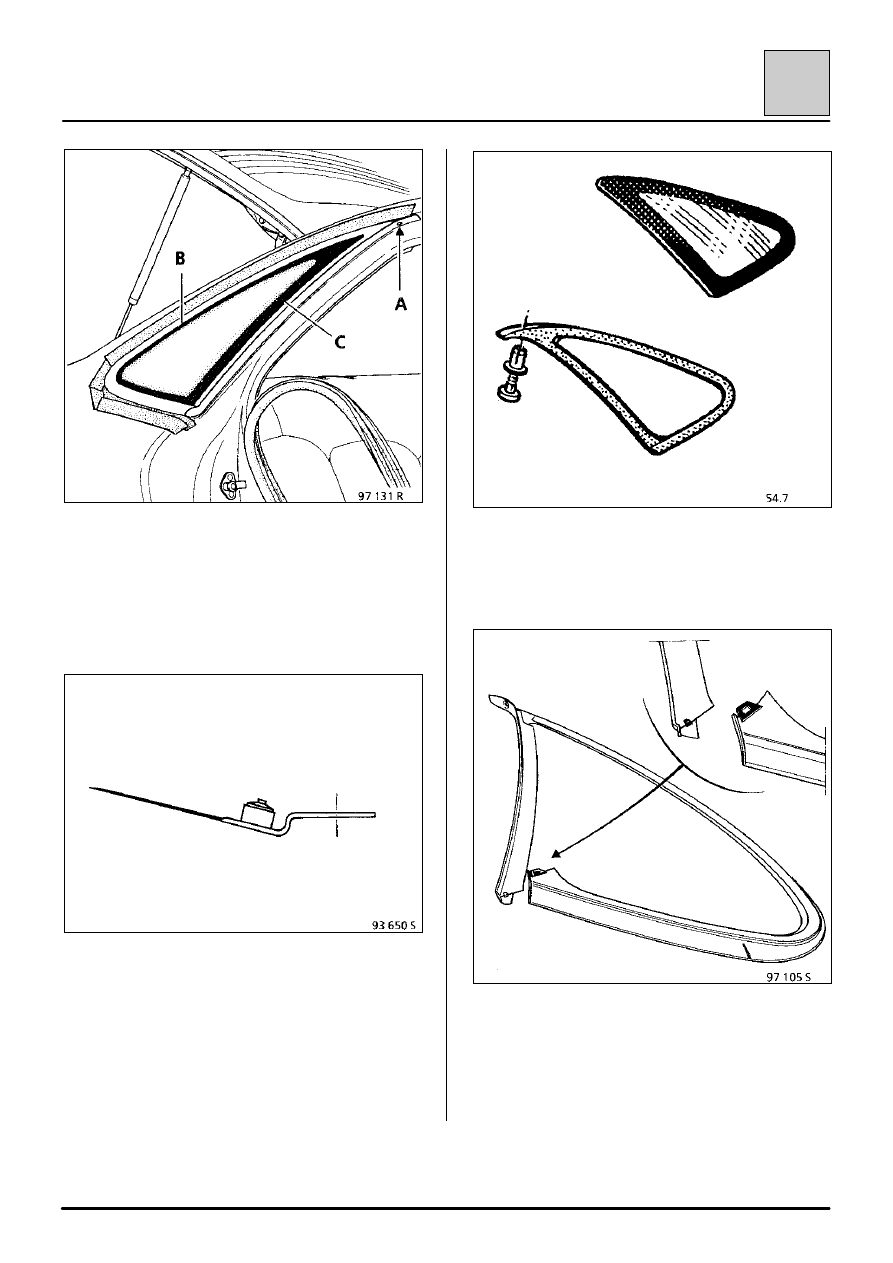

Выверните винт (А).

Немного надрежьте пластмассовый молдинг,
чтобы облегчить продевание режущей проволоки.

Нож Fein 6.35 02 102 01.6

С помощью режущей проволоки разрежьте
клеевой слой.

Если резка выполняется с помощью инструмента
FEIN, то используйте регулируемый нож № 143 на
участке В, и нож № 125 на участке С.

Выполняйте резку изнутри.

УСТАНОВКА

Подготовка стекла.

Закрепите зажимами молдинг по периметру
стекла.

Подготовка к приклеиванию выполняется
обычным образом в соответствии с Технической
нотой № 249.
