НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Задний бампер

55-3

55

СНЯТИЕ

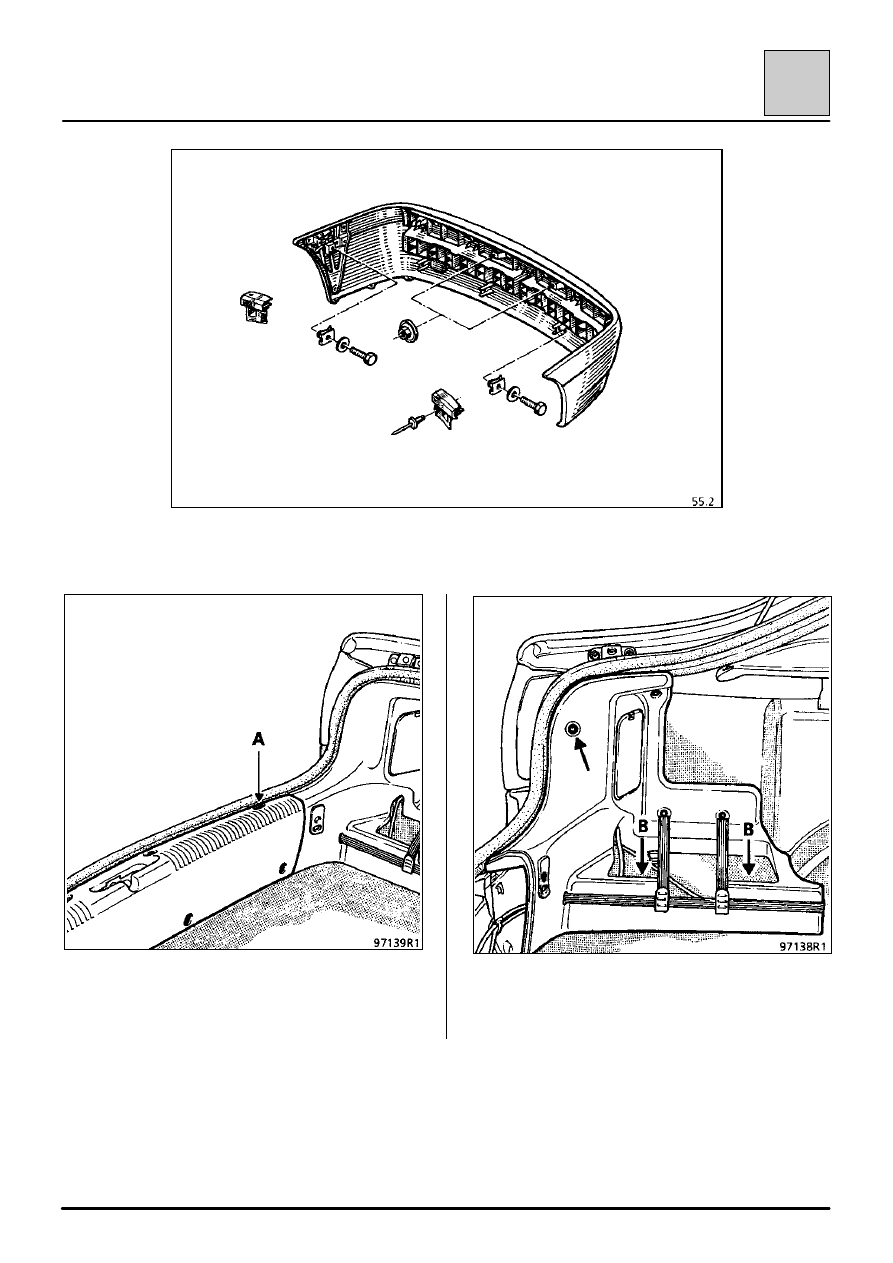

Снимите заднюю обивку багажника (винт «торкс»
на 20) (A).

Снимите угловую обивку левого заднего крыла
(винт «торкс» на 20) и два пластмассовых винта
(В) из пола багажного отсека.

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Задний бампер

55-4

55

Снимите самоклеящиеся шумопоглощающие
пластины.

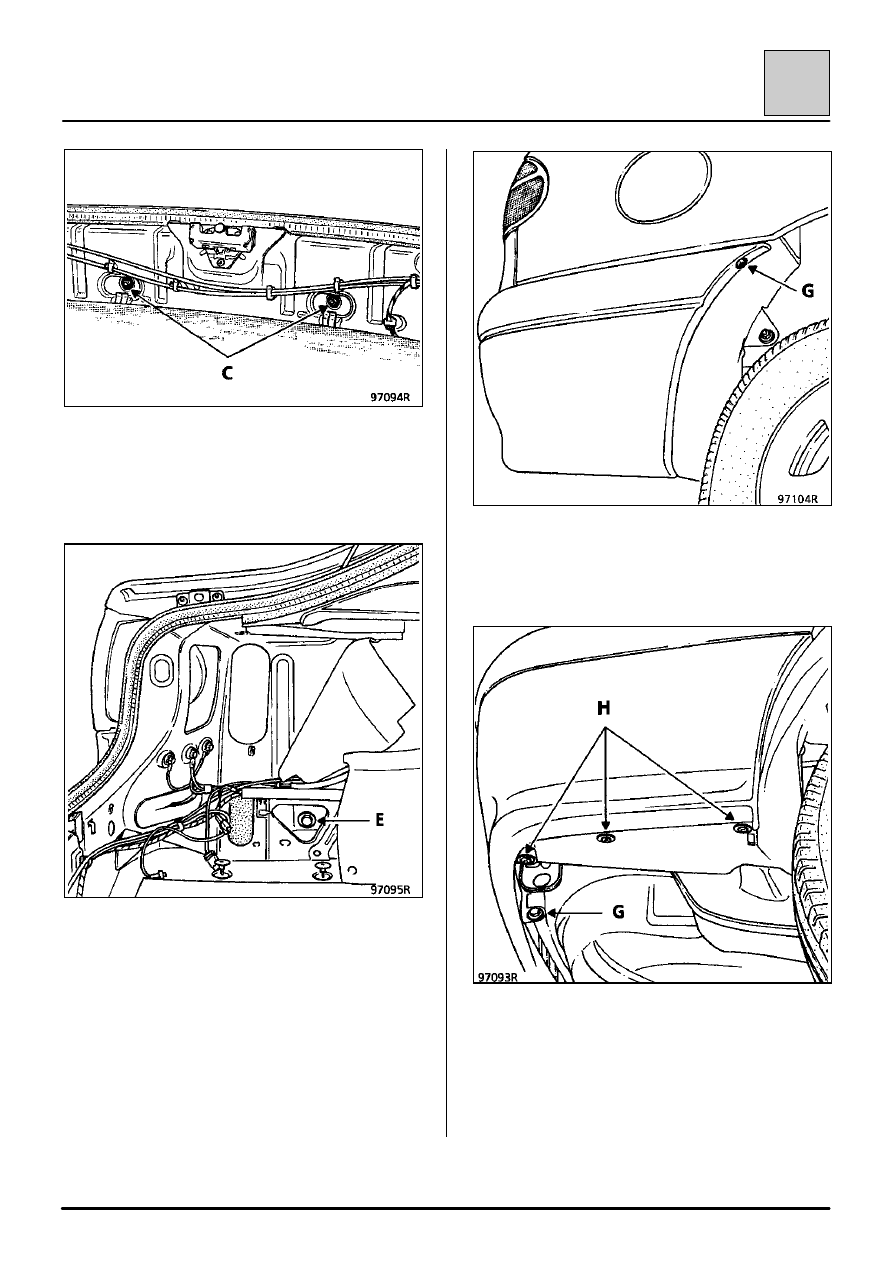

Отверните две гайки (С).

Выверните боковой болт крепления (Е) в задней
левой части автомобиля. В правой части такой
болт находится снизу крыла.

Выверните верхний винт «торкс» на 20 (G)
крепления пластмассовых подкрылков колесных
арок с обеих сторон автомобиля.

Снимите:
– три нижних винта «торкс» на 20 (Н) крепления

пластмассовых подкрылков колесных арок (на
обеих сторонах автомобиля),

– четыре нижних задних винта (G) крепления

бампера,

– бампер, потянув его назад.

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Задний бампер

55-5

55

УСТАНОВКА

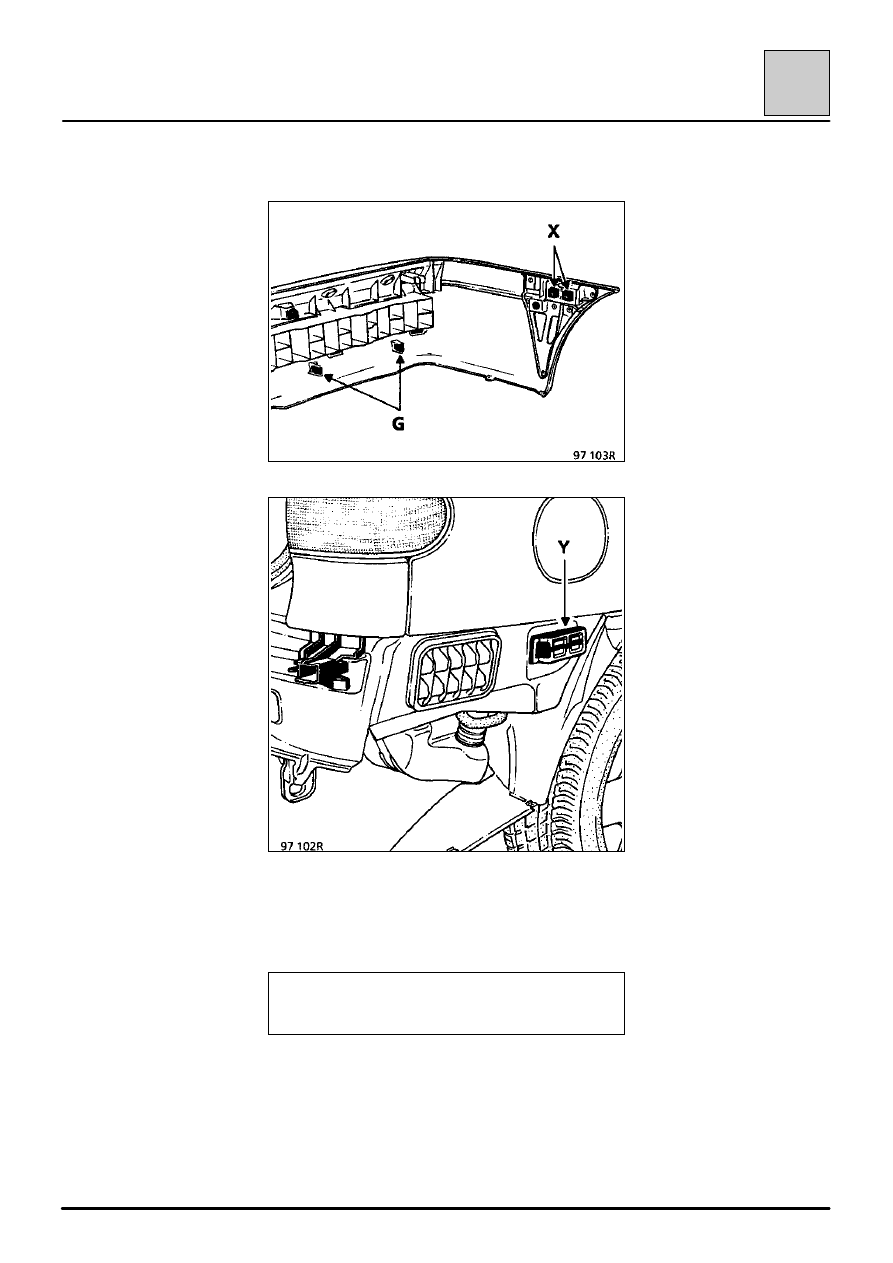

При установке бампера перед тем, как закрепить
его, убедитесь, что части (X) и (Y) надежно
закреплены.

ВАЖНОЕ ЗАМЕЧАНИЕ: Не забудьте установить
на место все самоклеящиеся шумопоглощающие
пластины.

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Боковые защитные накладки

55-6

55

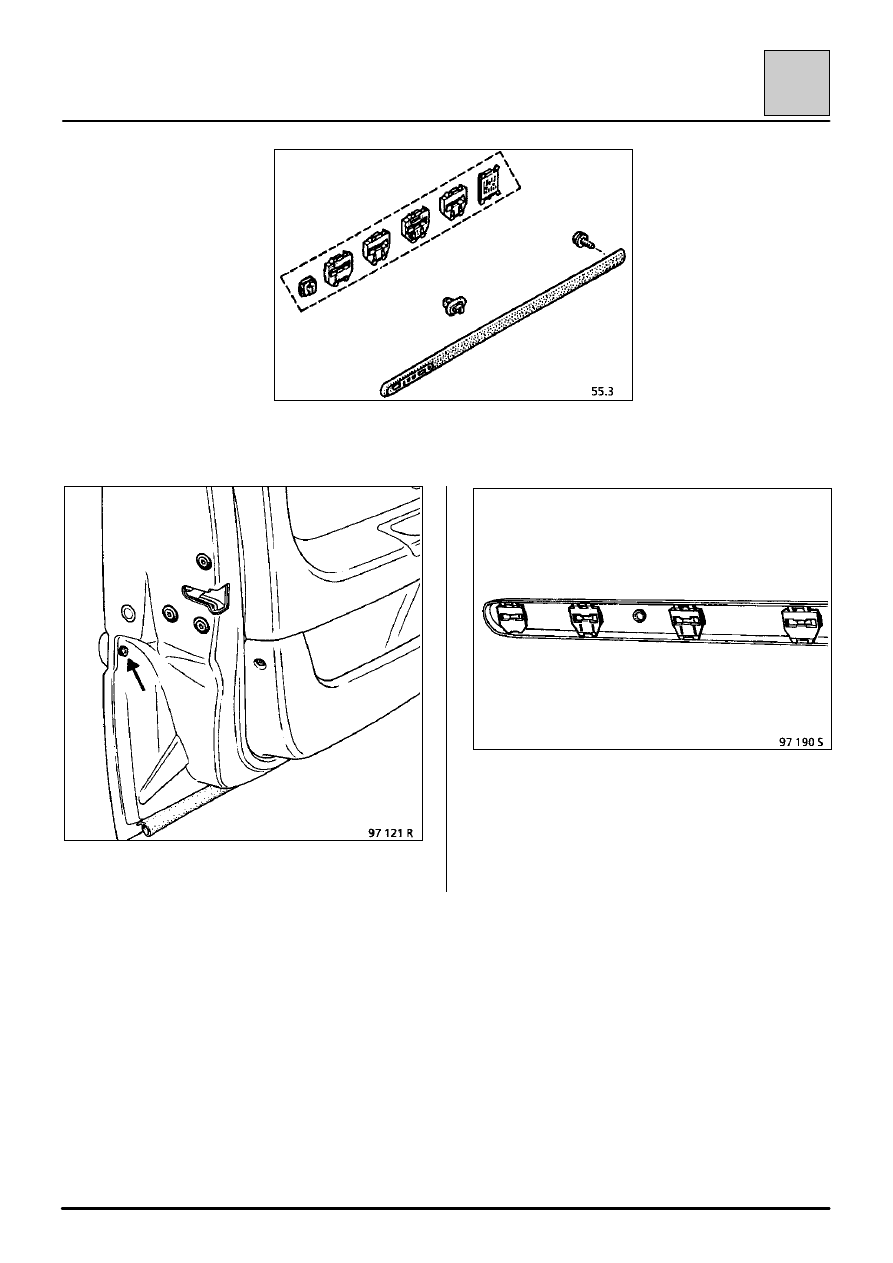

Выверните винт («торкс» на 20).

Снимите боковую накладку (вид накладки с
внутренней стороны).
