Renault Laguna I. Руководство - часть 235





КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-32

83

СНЯТИЕ

ВНИМАНИЕ:

• Приборный щиток или указатель следует располагать при хранении только в том

положении, в котором они находятся в автомобиле.

• Защитите стекло рамки приборного щитка, если оно будет использоваться повторно.

• При замене стрелочных указателей следите за тем, чтобы не повредить шкалу

прибора.

• При снятой задней крышке следите за тем, чтобы не повредить электронные

компоненты.

На передней части приборного щитка снимите резиновый колпачок, защищающий кнопку
сброса на нуль пробега за поездку.

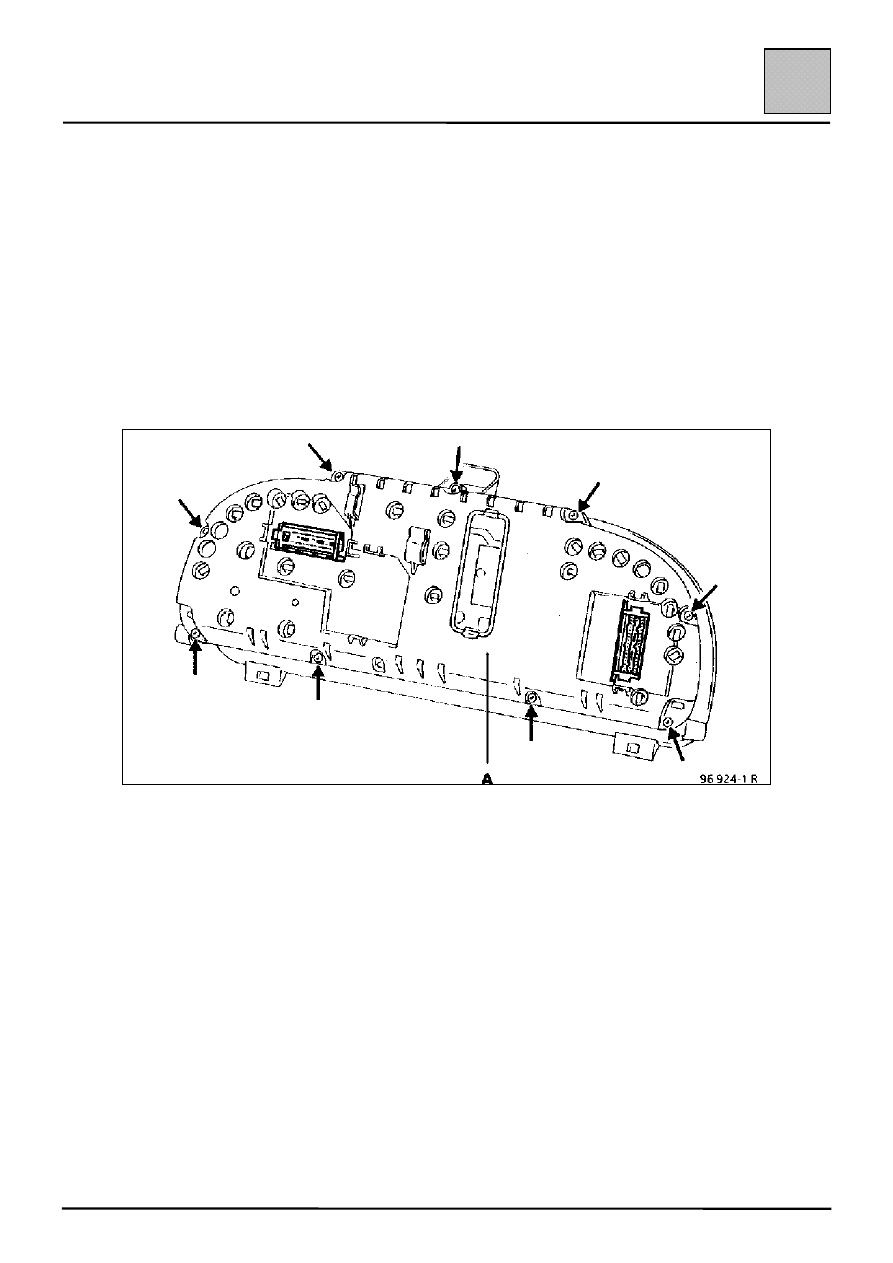

Удалите девять винтов в задней пластмассовой крышке (А) и снимите крышку (следите за
тем, чтобы не повредить электронные компоненты).

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-33

83

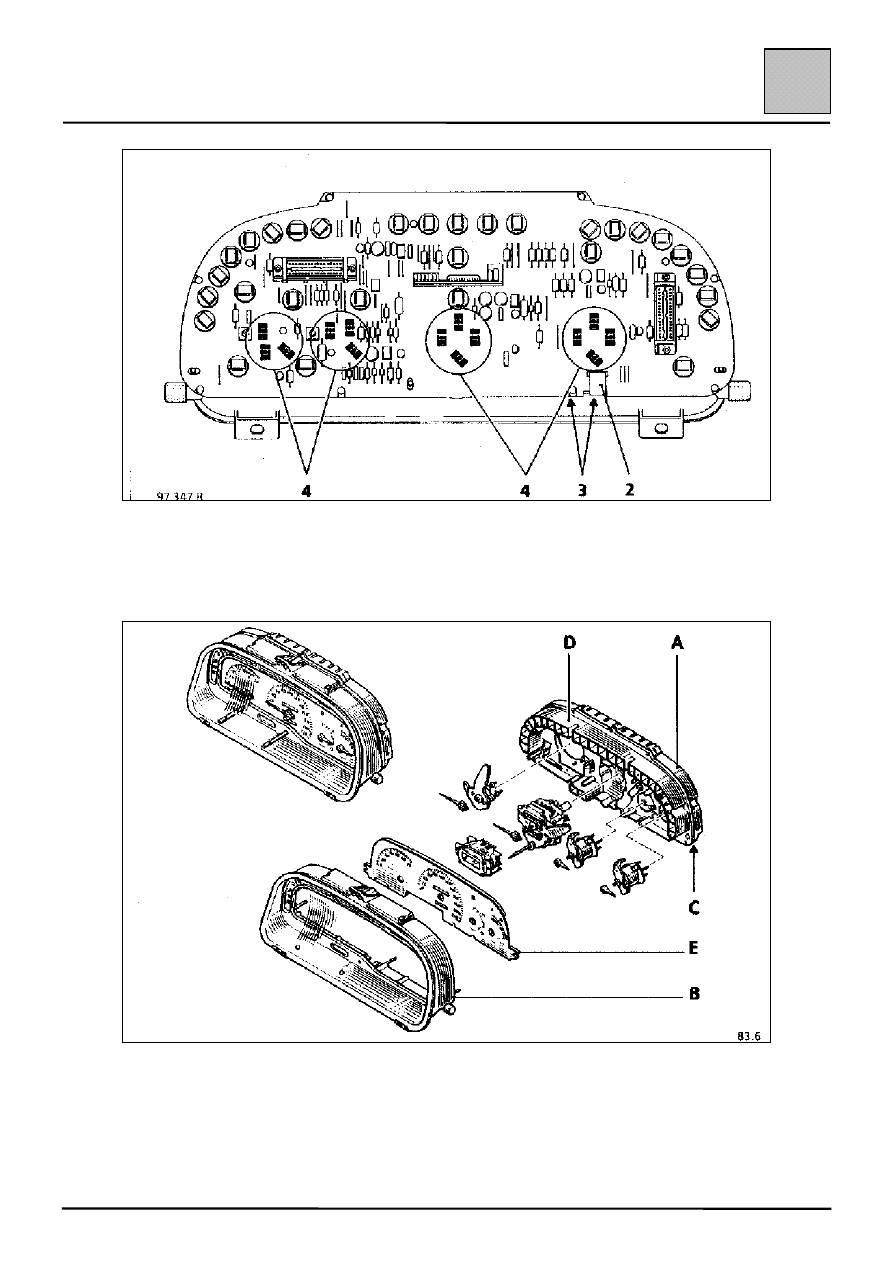

Отсоедините контур (2) печатной платы.

Снимите обе лампочки (3), цоколи которых выступают за нижнюю кромку рамки (В).

Снимите с рамки (В) печатную плату (С), пластмассовый корпус (D), переднюю панель с
указателями (Е).

ПРИМЕЧАНИЕ: На пластмассовом корпусе (D) находятся три пластмассовых скобы, но
указанные скобы не закреплены и при снятии корпуса могут выпасть.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-34

83

Осторожно удалив штепсельные контакты (4) из контактных зажимов указателей,
отделите печатную плату от сборочного узла.

ВНИМАНИЕ:

При снятии печатной платы может потребоваться некоторое усилие, однако ни в коем
случае не следует вставлять какие-либо инструменты между печатной платой и корпусом,
чтобы использовать их в качестве рычага, облегчающего разборку. Подобным способом
можно повредить печатную плату.

После этого отделите переднюю панель (Е), на которой располагаются указатели, от
пластмассового корпуса (D). За передней панелью располагаются следующие
устройства:

– Спидометр (F),

– Тахометр (G),

– Указатель уровня топлива (Н),

– Указатель температуры охлаждающей жидкости/уровня масла (J).

Отжав фиксаторы, отсоедините цифровой одометр от пластмассового корпуса (D).

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-35

83

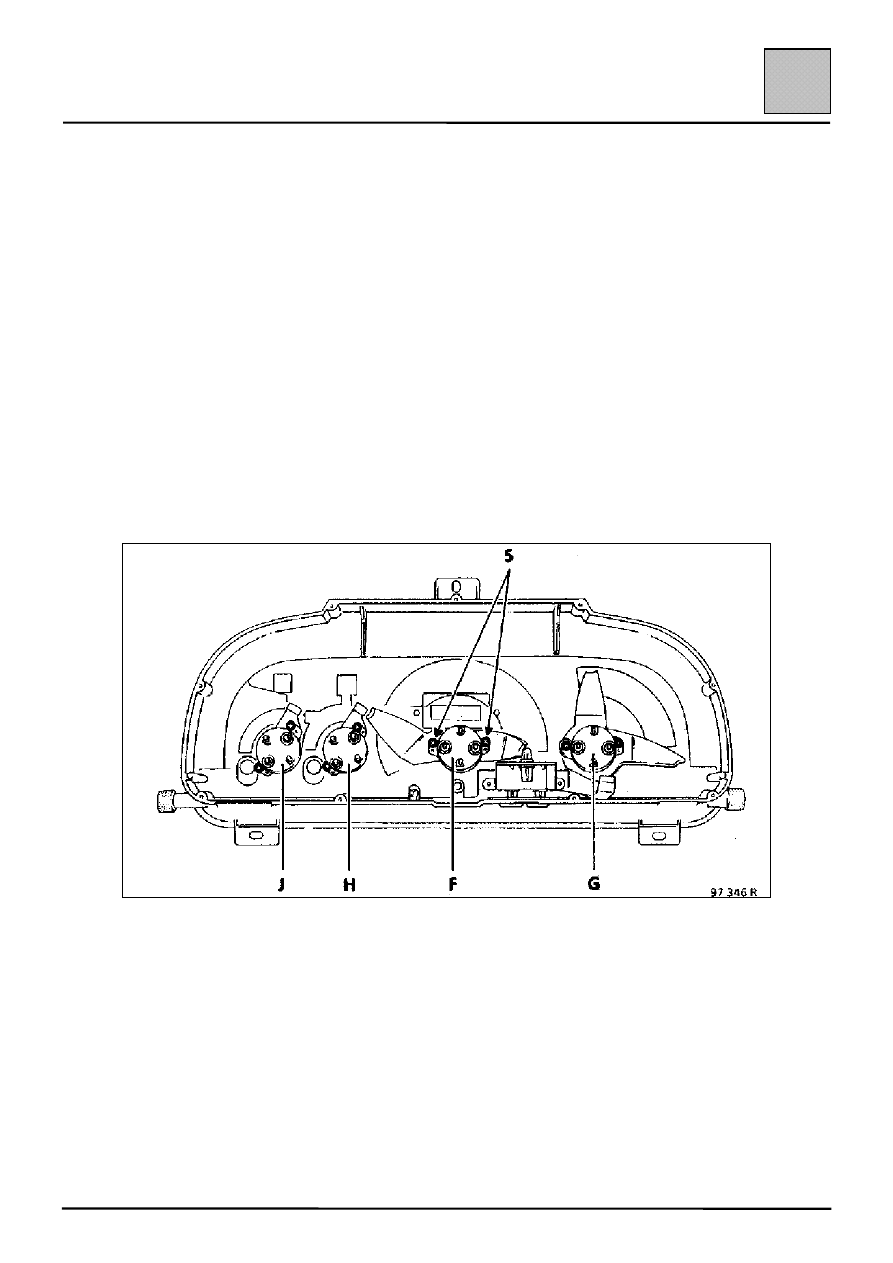

Спидометр (F)

Перед тем, как удалить два крепежных винта (5) спидометра, следует снять стрелку шкалы.

ВНИМАНИЕ: При установке спидометра следует затягивать крепежные винты крепления, не прилагая
усилий, так как основание имеет небольшую толщину и может легко сломаться.

Тахометр (G)

При снятии и установке тахометра следует руководствоваться правилами, относящимися к спидометру.

Указатель уровня топлива (Н)

При снятии и установке указателя уровня топлива следует руководствоваться правилами, относящимися к
спидометру.

ПРИМЕЧАНИЕ: При выключении зажигания стрелка указателя уровня топлива сохраняет свое положение.

Указатель температуры охлаждающей жидкости/уровня масла (J)

При снятии и установке указателя температуры охлаждающей жидкости

/уровня масла следует

руководствоваться правилами, относящимися к спидометру.

УСТАНОВКА

При установке приборного щитка используйте рамку (В) как основание и выполните сборку, соблюдая
следующий порядок:

– Установите переднюю панель (Е), на которой располагаются указатели.

– Установите три пластмассовые скобы, которые выпали при снятии корпуса.

– Установите пластмассовый корпус (D), предварительно убедившись, что механизм сброса на нуль

находится в правильном положении (нажимает на сферический контакт печатной платы).

– Установите печатную плату и подключите к ней контур.

– Установите заднюю крышку с 9 крепежными винтами.
