КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-36

83

ОБОРУДОВАНИЕ КЛАССА Е2 (двигатель Z7X)

РАЗЪЕМЫ ПРИБОРНОГО ЩИТКА

Разъем А (синий)

1

Контрольная лампа неисправности

адаптивного гидроусилителя рулевого

управления.

2

Контрольная лампа системы впрыска.

3

Контрольная лампа неисправности

автоматической коробки передач.

4

Не используется.

5

Контрольная лампа указателей левого

поворота.

6

Контрольная лампа зарядки аккумуляторной

батареи.

7

Контрольная лампа давления масла.

8

Контрольная лампа неисправности

каталитического нейтрализатора*.

9

Контрольная лампа дальнего света фар.

10

Масса.

11

Контрольная лампа ближнего света фар.

12

Контрольная лампа противотуманных фар.

13

Контрольная лампа заднего противотуманного

фонаря.

14

Сигнал датчика скорости.

15

Не используется.

16

Не используется.

17

Не используется.

18

Не используется.

19

Не используется.

20

Не используется.

21

Не используется.

22

Не используется.

23

Не используется.

24

Не используется.

25

Выбор режима индикации одометра

(суммарный/за поездку).

26

Не используется.

27

Не используется.

28

Тахометр.

29

Не используется.

30

Не используется.

*

В зависимости от страны, в которой

эксплуатируется автомобиль.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-37

83

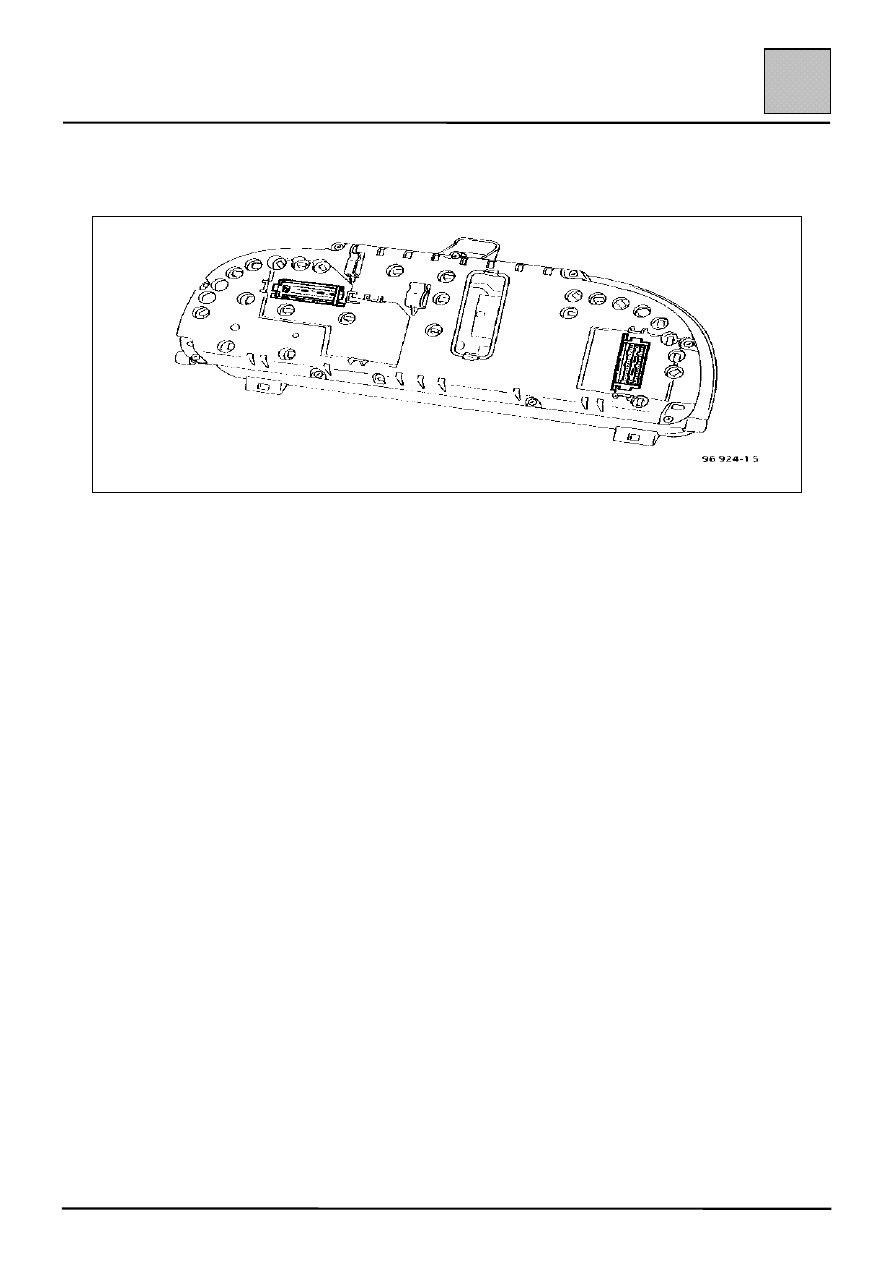

РАЗЪЕМЫ ПРИБОРНОГО ЩИТКА

(продолжение)

Разъем В (красный)

1

Контрольная лампа АБС.

2

Контрольная лампа стояночного тормоза.

3

Сигнал датчика минимального уровня

тормозной жидкости

4

Не используется.

5

Не используется.

6

«+» подсветки одометра.

7

Масса указателя уровня топлива.

8

«+» подсветки одометра («+» ламп).

9

Контрольная лампа указателя правого

поворота.

10

Электронная «масса».

11

Не используется.

12

Контрольная лампа износа накладок

тормозных колодок.

13

Контрольная лампа низкого уровня жидкости

в бачке стеклоомывателя.

14

Контрольная лампа неисправности

амортизаторов с переменной жесткостью.

15

Сигнал датчика уровня топлива.

16

Контрольная лампа предпускового

подогрева.

17

Контрольная лампа ремней безопасности.

18

Контрольная лампа температуры

охлаждающей жидкости.

19

Контрольная лампа подогрева сидений.

20

«+» после замка зажигания.

21

«+» подсветки приборного щитка.

22

Контрольная лампа подушки безопасности.

23

Контрольная лампа аварийного остатка

топлива.

24

Не используется.

25

Не используется.

26

Не используется.

27

Не используется.

28

Сигнал датчика температуры охлаждающей

жидкости.

29

«+» датчика уровня масла.

30

Масса указателей уровня масла и

температуры охлаждающей жидкости.

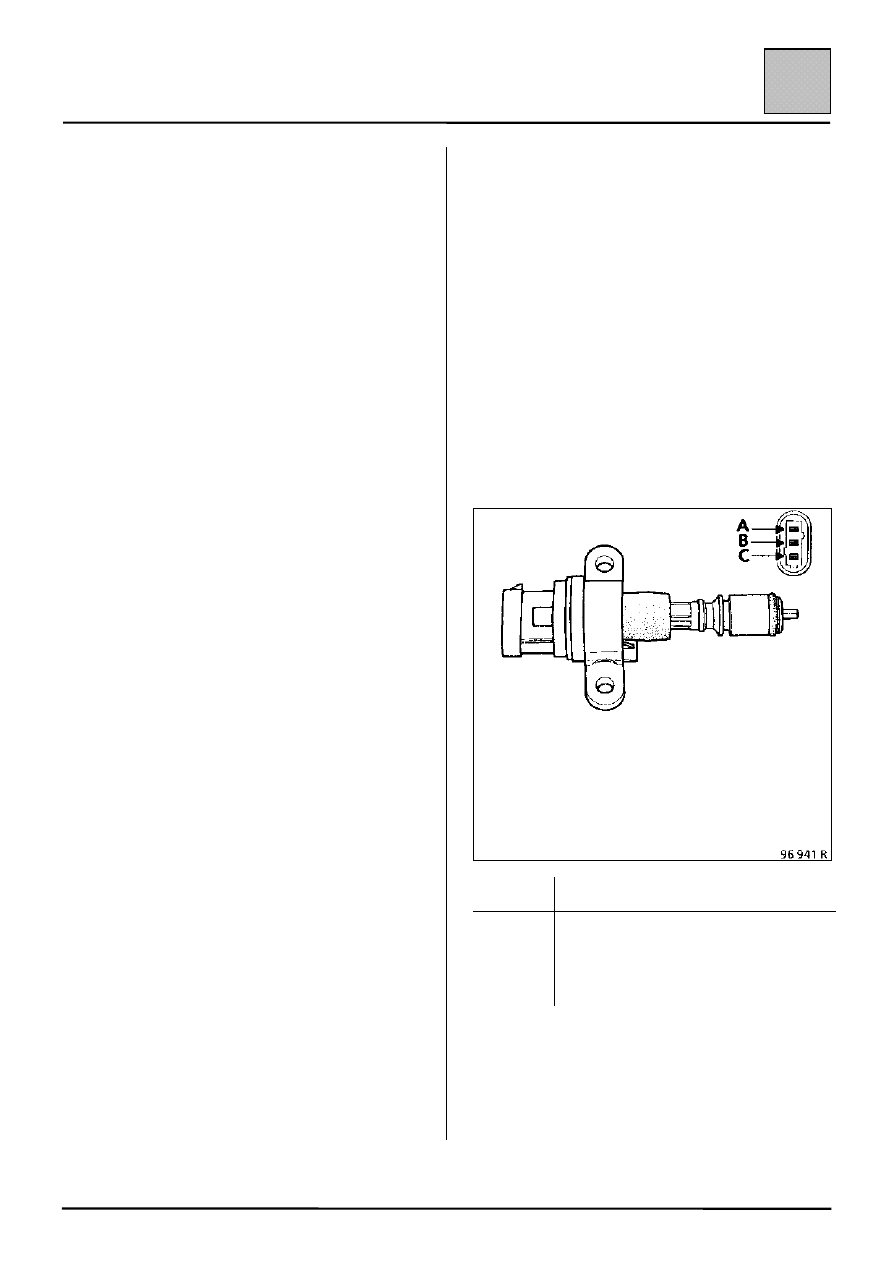

СИГНАЛ СКОРОСТИ ДВИЖЕНИЯ

На гибком валу привода спидометра установлен

датчик скорости движения.

Сигнал, соответствующий скорости движения,

поступает на приборный щиток (спидометр и

одометр), а также на некоторые электронные

блоки (компьютер системы впрыска, адаптивный

гидроусилитель рулевого управления и т. д.).

Подключение через 3-контактный разъем

серого цвета

Контакт

Назначение

A

+12 В после замка зажигания

B

Сигнал скорости движения

автомобиля

C

Масса

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с бортовым компьютером

83-38

83

ОБОРУДОВАНИЕ КЛАССА Е3

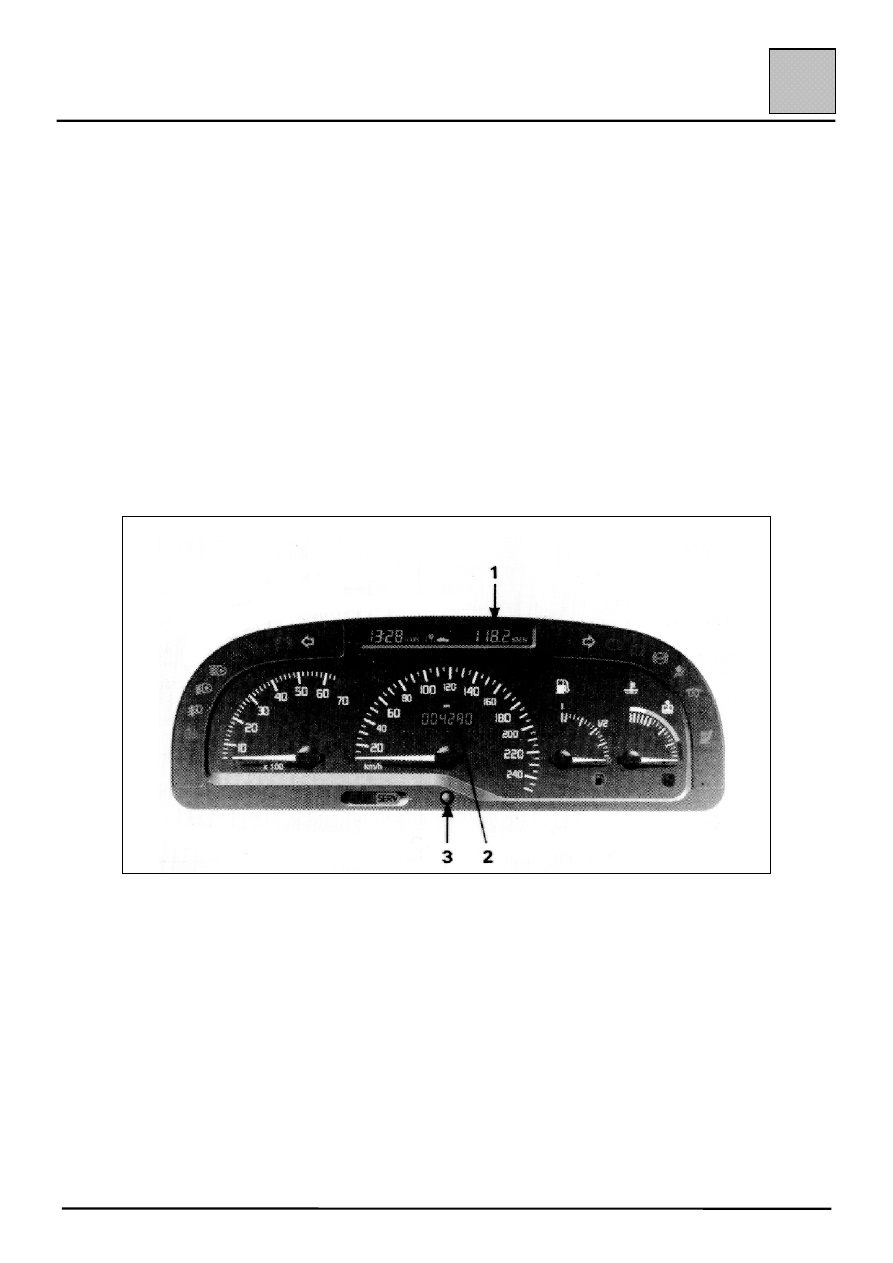

ОПИСАНИЕ

– Электронный спидометр.

– Электронный счетчик суммарного пробега.

– Электронный тахометр.

– Указатель уровня масла/температуры охлаждающей жидкости.

– Бортовой компьютер со счетчиком пробега за две поездки.

– Указатель уровня топлива.

– Печатная плата.

– Контрольные лампы.

1

Бортовой компьютер.

2

Электронный счетчик суммарного пробега.

3

Кнопка сброса показаний. Обнуление памяти (бортовой компьютер).

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с бортовым компьютером

83-39

83

РАЗБОРКА

Категорически запрещается разбирать
приборный щиток.

При возникновении неисправности приборный
щиток необходимо заменить.

ПРИМЕЧАНИЕ: При замене приборного щитка с
бортовым компьютером проверьте, чтобы
фактическое число цилиндров двигателя
совпадало с числом цилиндров двигателя,
которое запрограммировано в бортовом
компьютере приборного щитка, чтобы обеспечить
правильную калибровку тахометра.

Способ проверки числа цилиндров

При включенном зажигании и неработающем
двигателе:

• Установите в переносной диагностический

прибор XR25 кассету 13, подключите его к
диагностическому разъему и переведите
переключатель в положение S8.

• Введите код

• При этом на экране дисплея должно появиться

сообщение:

затем

• Введите с клавиатуры

с тем, чтобы на дисплее отобразилось сообще-
ние о числе цилиндров, запрограммированном
в бортовом компьютере приборного щитка.

После этого на экране дисплея должно
появиться сообщение:

Например:

Если число цилиндров, выведенное на экран
дисплея, не соответствует фактическому
числу цилиндров двигателя, замените
приборный щиток.

D

2

0

#

0

9
