КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-28

83

ОБОРУДОВАНИЕ КЛАССОВ Е1 И Е2

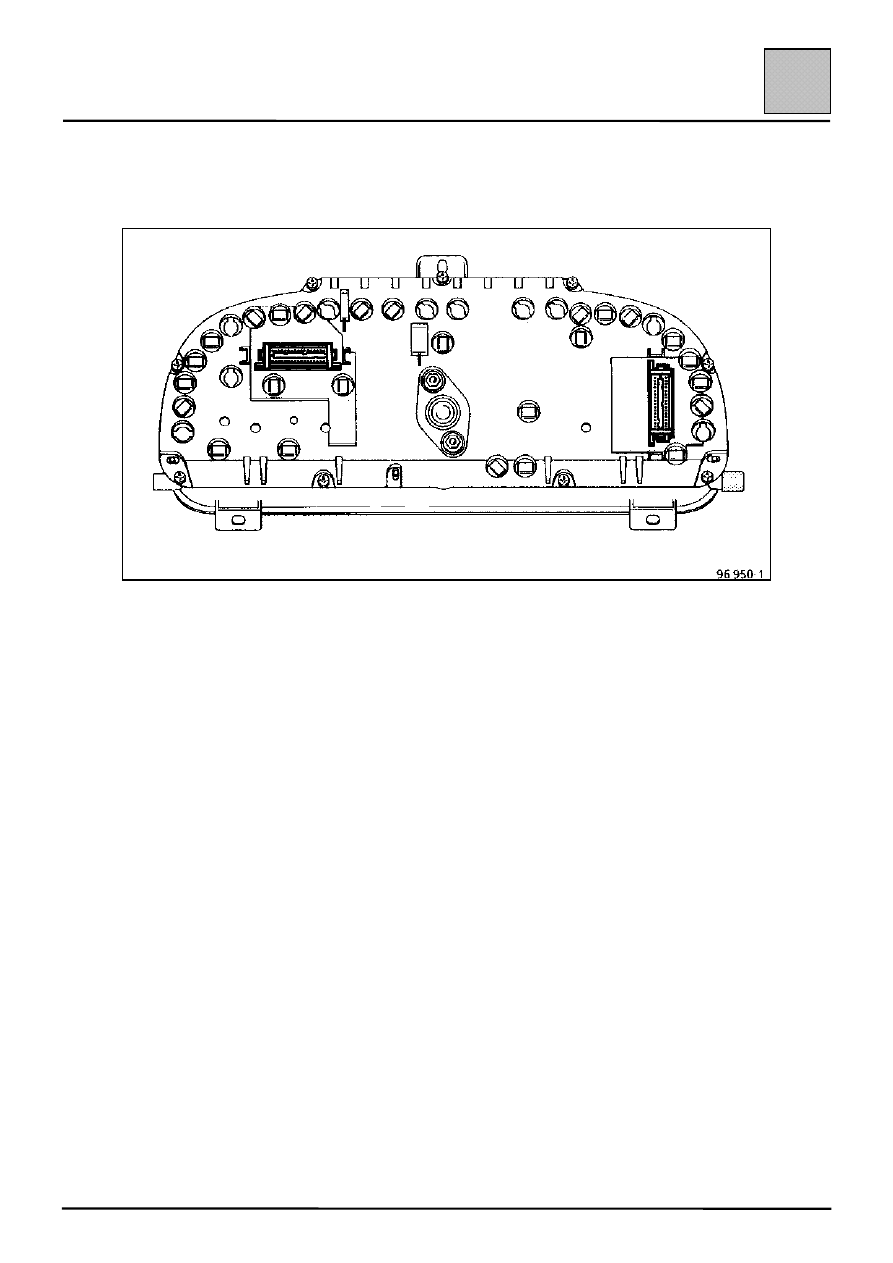

РАЗЪЕМЫ ПРИБОРНОГО ЩИТКА

Разъем А (синий)

1

Контрольная лампа неисправности адаптивного

гидроусилителя рулевого управления.

2

Контрольная лампа системы впрыска.

3

Контрольная лампа неисправности

автоматической коробки передач.

4

Не используется.

5

Контрольная лампа указателя левого поворота.

6

Контрольная лампа зарядки аккумуляторной

батареи.

7

Контрольная лампа давления масла.

8

Контрольная лампа неисправности

каталитического нейтрализатора*.

9

Контрольная лампа дальнего света фар.

10

Масса.

11

Контрольная лампа ближнего света фар.

12

Контрольная лампа противотуманных фар.

13

Контрольная лампа заднего противотуманного

фонаря.

14

Не используется.

15

Не используется.

16

Не используется.

17

Не используется.

18

Не используется.

19

Не используется.

20

Не используется.

21

Не используется.

22

Не используется.

23

Не используется.

24

Не используется.

25

Не используется.

26

Не используется.

27

Не используется.

28

Тахометр (Е2).

29

Не используется.

30

«+» до замка зажигания.

*

В зависимости от страны, в

которой эксплуатируется

автомобиль.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-29

83

РАЗЪЕМЫ ПРИБОРНОГО ЩИТКА (продолжение)

Разъем В (красный)

1

Контрольная лампа АБС.

2

Контрольная лампа стояночного тормоза.

3

Сигнал датчика минимального уровня тормозной
жидкости.

4

Не используется.

5

Не используется.

6

Не используется.

7

Масса указателя уровня топлива.

8

Не используется.

9

Контрольная лампа указателя правого поворота.

10

Электронная «масса».

11

Не используется.

12

Контрольная лампа износа накладок тормозных
колодок.

13

Контрольная лампа низкого уровня жидкости в
бачке стеклоомывателя.

14

Контрольная лампа неисправности
амортизаторов с переменной жесткостью.

15

Сигнал датчика уровня топлива.

16

Контрольная лампа предпускового подогрева.

17

Контрольная лампа ремней безопасности.

18

Контрольная лампа температуры охлаждающей
жидкости.

19

Контрольная лампа подогрева сидений.

20

«+» после замка зажигания.

21

«+» подсветка приборного щитка.

22

Контрольная лампа подушки безопасности.

23

Контрольная лампа аварийного остатка топлива.

24

Не используется.

25

Не используется.

26

Не используется.

27

Не используется.

28

Указатель температуры охлаждающей жидкости.

29

Указатель уровня масла (Е2).

30

Масса указателей уровня масла (Е2) и
температуры охлаждающей жидкости.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-30

83

ОБОРУДОВАНИЕ КЛАССА Е2 (двигатель Z7X)

ОПИСАНИЕ

– Электронный спидометр.

– Цифровой одометр (регистрация пробега за поездку и суммарного пробега

автомобиля).

– Электронный тахометр.

– Указатель температуры охлаждающей жидкости/уровня масла.

– Указатель уровня топлива.

– Печатная плата.

– Контрольные лампы.

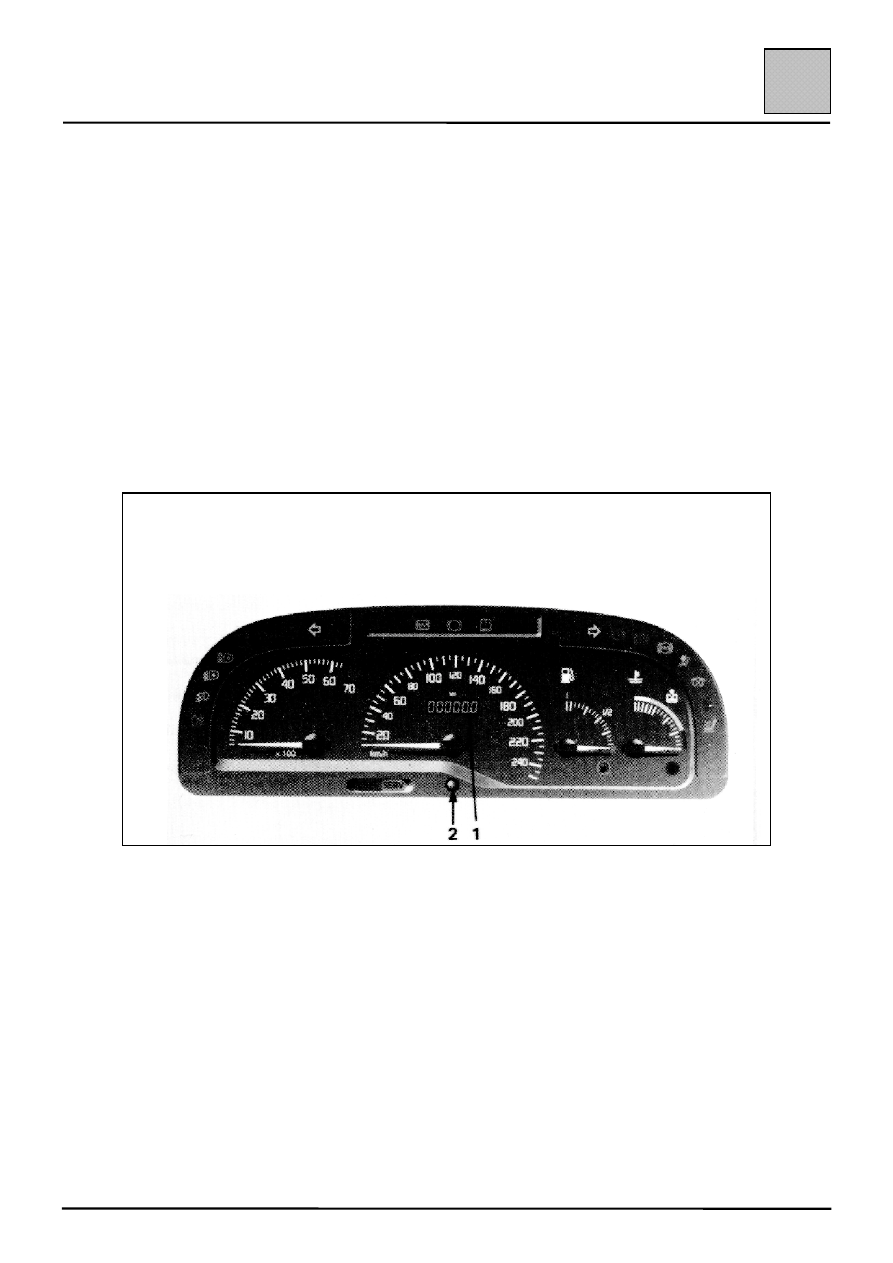

1

Цифровой одометр.

2

Кнопка сброса на нуль счетчика пробега за поездку.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток с цифровым одометром

83-31

83

ПРИНЦИП ДЕЙСТВИЯ

От предыдущих данный приборный щиток
отличается отсутствием двух окошек — счетчика
суммарного пробега и счетчика пробега за поезд-
ку, которые заменены жидкокристаллическим
дисплеем, встроенным в спидометр.

Обработка информации, получаемой с датчика
скорости, осуществляется электронной платой,
которая находится на дисплее.

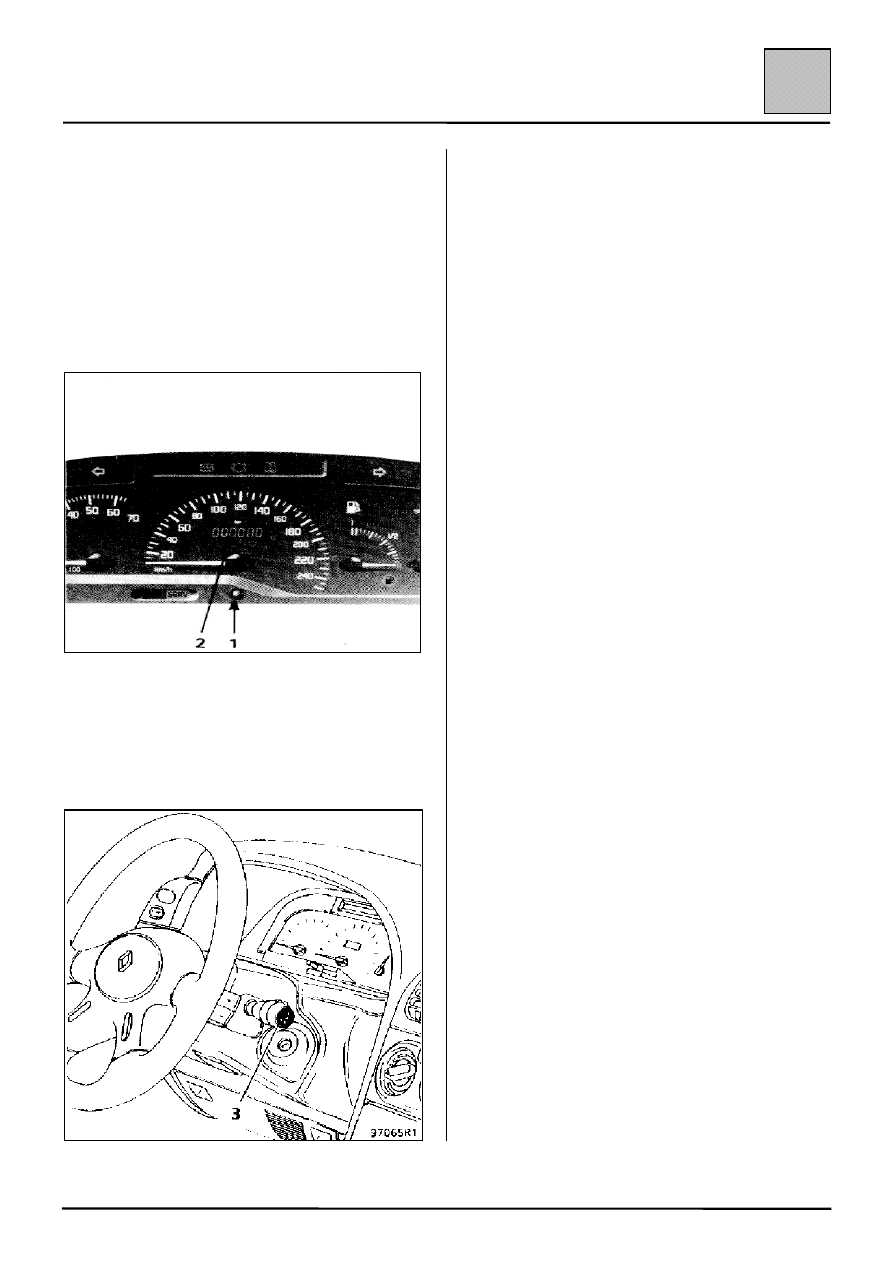

1

Кнопка сброса на нуль счетчика пробега за
поездку.

2

Цифровой одометр.

3

Кнопка выбора режима индикации (суммарный
пробег или пробег за поездку).

ПРИНЦИП ДЕЙСТВИЯ

Одометр

Одометр данного типа с запоминающим
устройством обеспечивает непрерывную
цифровую индикацию суммарного пробега или
пробега автомобиля за поездку.

Переключение из одного режима индикации в
другой осуществляется нажатием кнопки (3),
расположенной на конце подрулевого
переключателя стеклоочистителя.

При каждом включении зажигания или после
каждого отключения аккумуляторной батареи на
экране дисплея отображаются показания
последнего выбранного режима индикации.

Счетчик суммарного пробега

В этом режиме осуществляется регистрация и
индикация суммарного пробега автомобиля с
момента ввода его в эксплуатацию; при условии,
что за это время приборный щиток не заменялся
новым.

Указанная информация хранится в памяти и не
удаляется при отключении аккумуляторной
батареи.

Счетчик пробега за поездку

В этом режиме осуществляется регистрация и
индикация пробега автомобиля с момента
последнего сброса показаний счетчика.

Сброс показаний счетчика осуществляется
нажатием на кнопку (1), расположенную на
приборном щитке.

При заполнении всех разрядов счетчика
(699999 км) сброс показаний осуществляется
автоматически.

ПРИМЕЧАНИЕ:

Неисправность датчика скорости может быть
определена по:

– появлению неправильных показаний:

• Счетчика суммарного пробега

• Счетчика пробега за поездку

– отсутствию показаний спидометра.
