КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-20

83

ОБОРУДОВАНИЕ КЛАССА Е2

ОПИСАНИЕ

– Спидометр с механическим приводом.

– Электронный тахометр.

– Блок указателей уровня масла и температуры

охлаждающей жидкости.

– Указатель уровня топлива.

– Печатная плата в сборе.

– Контрольные лампы.

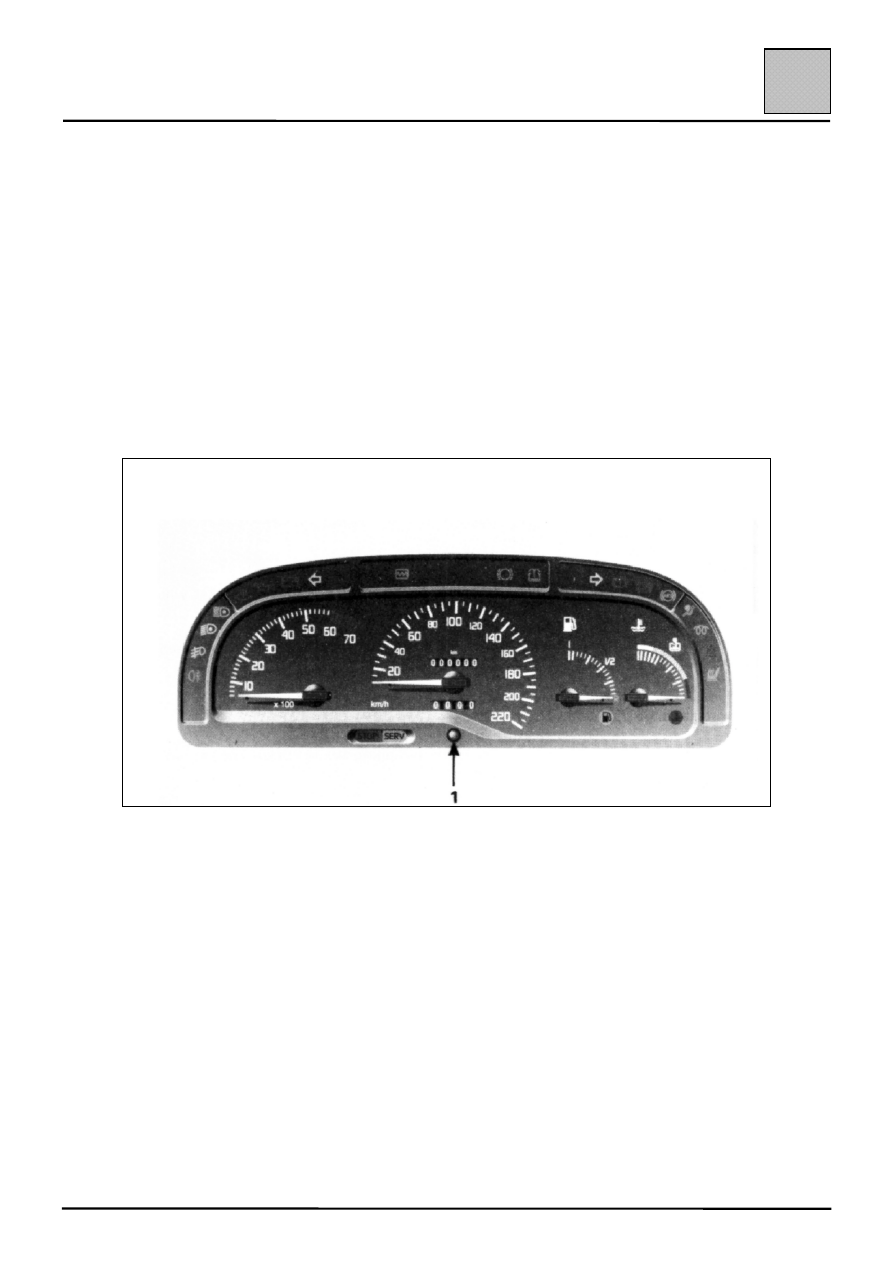

1

Кнопка сброса на нуль счетчика пробега за поездку.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-21

83

СНЯТИЕ

ВНИМАНИЕ:

• Приборный щиток или указательные приборы следует располагать при хранении

только в том положении, в котором они находятся в автомобиле.

• Защитите стекло рамки приборного щитка, если оно будет использоваться повторно.

• При замене указателей следите за тем, чтобы не повредить шкалу прибора.

• При снятой задней крышке следите за тем, чтобы не повредить электронные

компоненты.

Приборный щиток JAGER

На передней части приборного щитка снимите резиновые колпачки, защищающие кнопки
установки часов и сброса на нуль счетчика пробега за поездку.

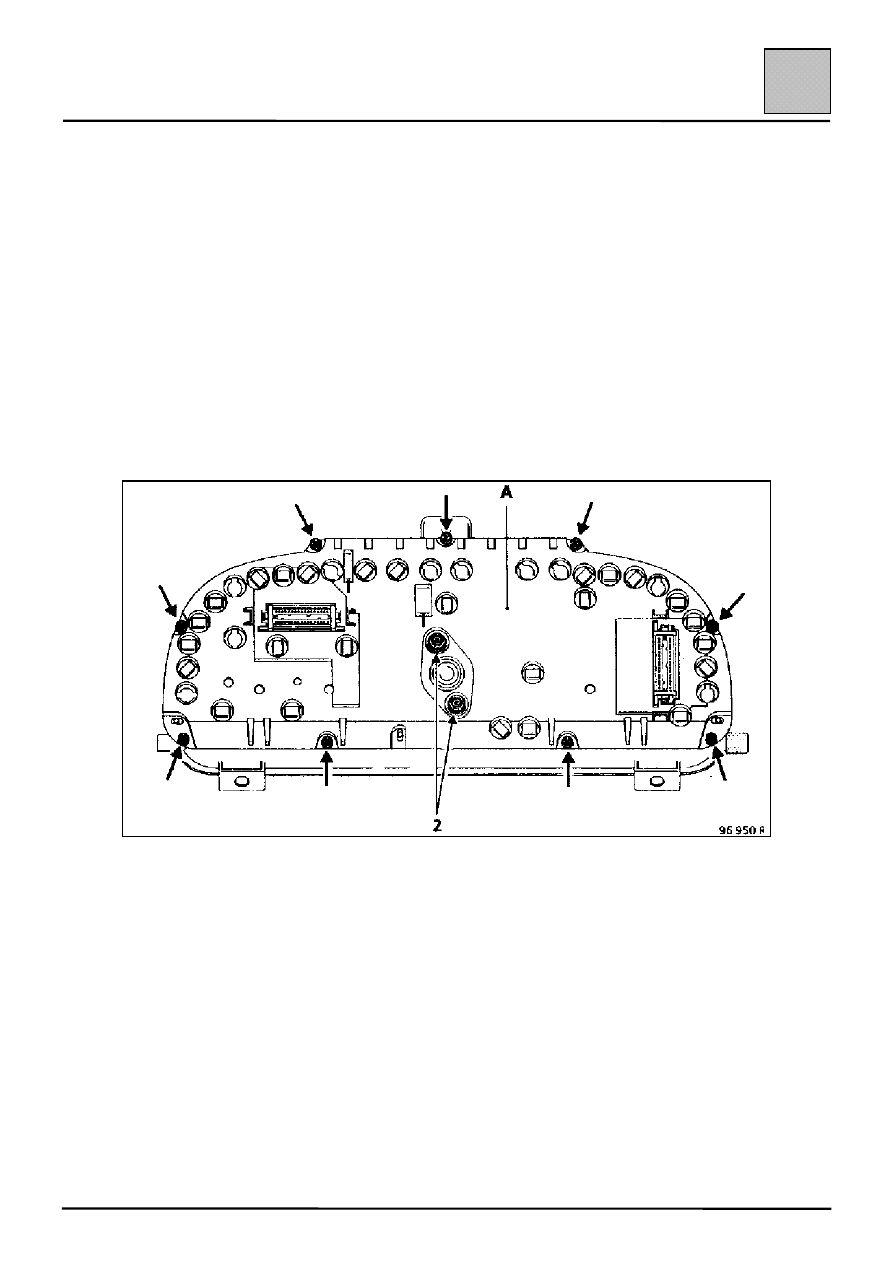

Снимите девять винтов в задней пластмассовой крышке (А) и два винта, крепящие корпус
спидометра.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-22

83

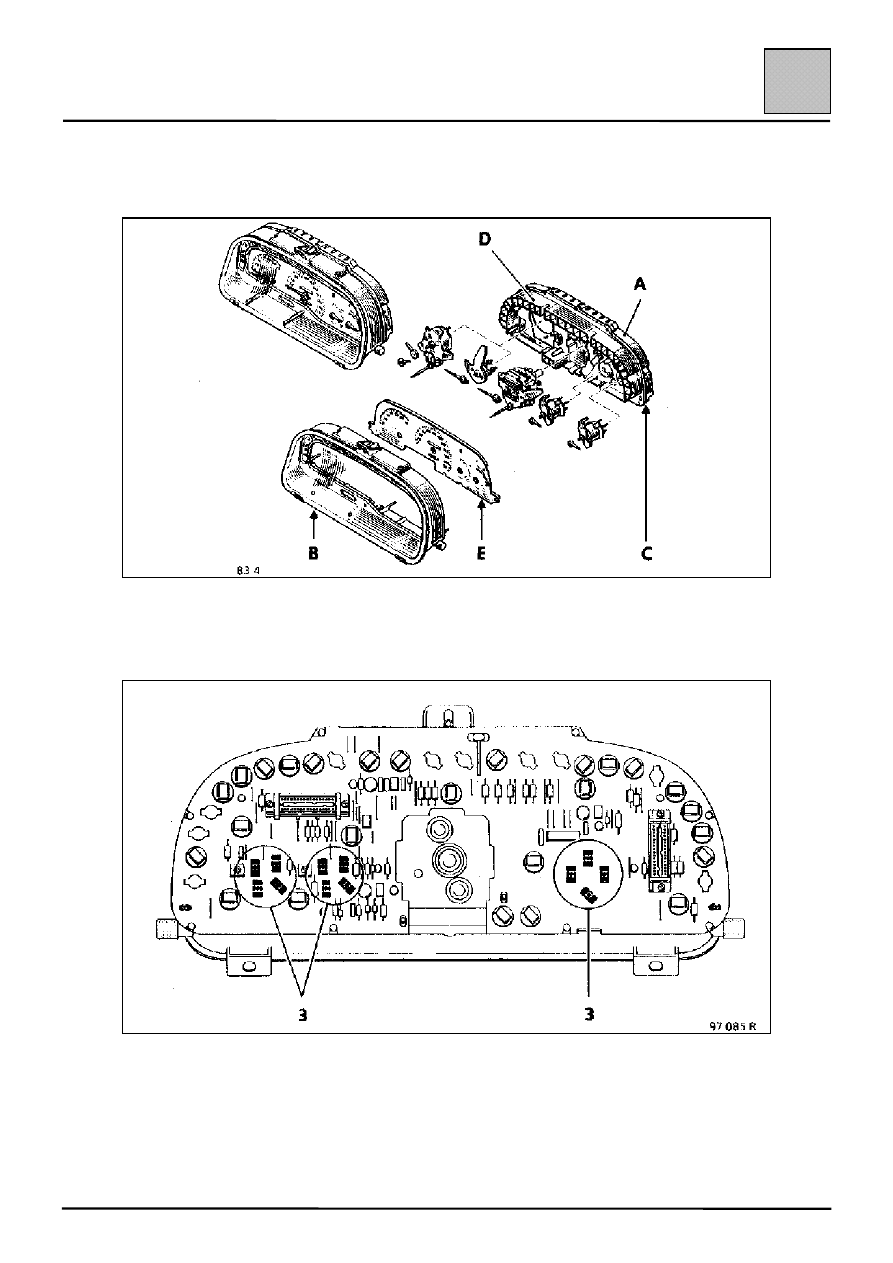

Отсоедините рамку (В) от узла в сборе, включающего в себя печатную плату (С),
пластмассовый корпус (D) и переднюю панель (Е) со шкалами указателей.

Осторожно удалив штепсельные контакты (3) из контактных зажимов указателей,
отделите печатную плату (С) от сборочного узла.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-23

83

ВНИМАНИЕ:

При снятии печатной платы может ощущаться некоторое сопротивление, однако ни в
коем случае не следует вставлять какие-либо инструменты между печатной платой и
корпусом, чтобы использовать их в качестве рычага, облегчающего разборку. Подобным
способом можно повредить печатную плату.

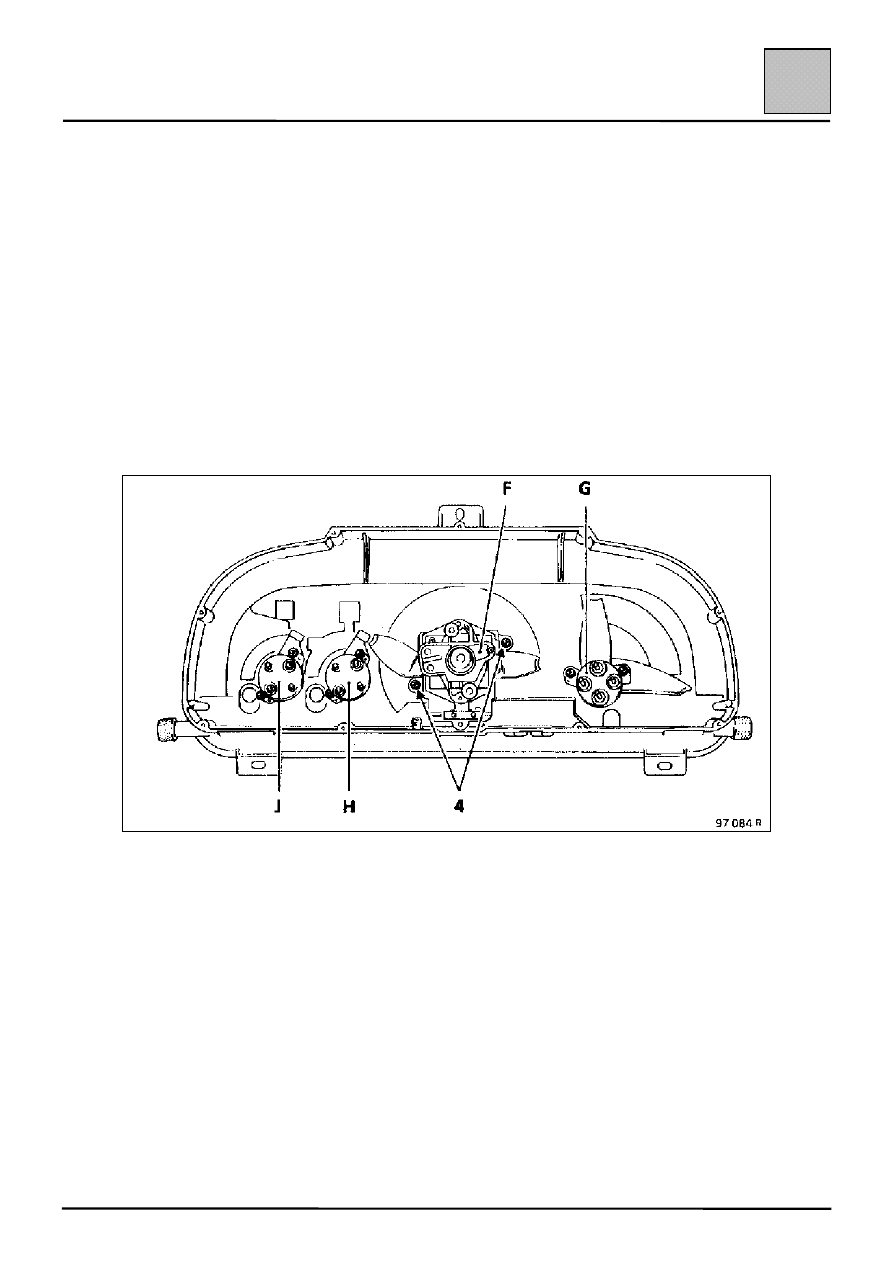

После этого, отделите переднюю панель (Е), на которой располагаются указатели от
пластмассового корпуса (D). За передней панелью располагаются следующие приборы:

– Спидометр (F),

– Тахометр (G),

– Указатель уровня топлива (Н),

– Указатель температуры охлаждающей жидкости/уровня масла (J).

Спидометр (F)

Перед тем, как отвернуть два винта (4), следует снять стрелку со стороны шкалы.

ВНИМАНИЕ: При установке нового спидометра следует затягивать винты крепления, не
прилагая усилий, так как основание имеет небольшую толщину и может легко сломаться.
