КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-12

83

ОБОРУДОВАНИЕ КЛАССА Е1

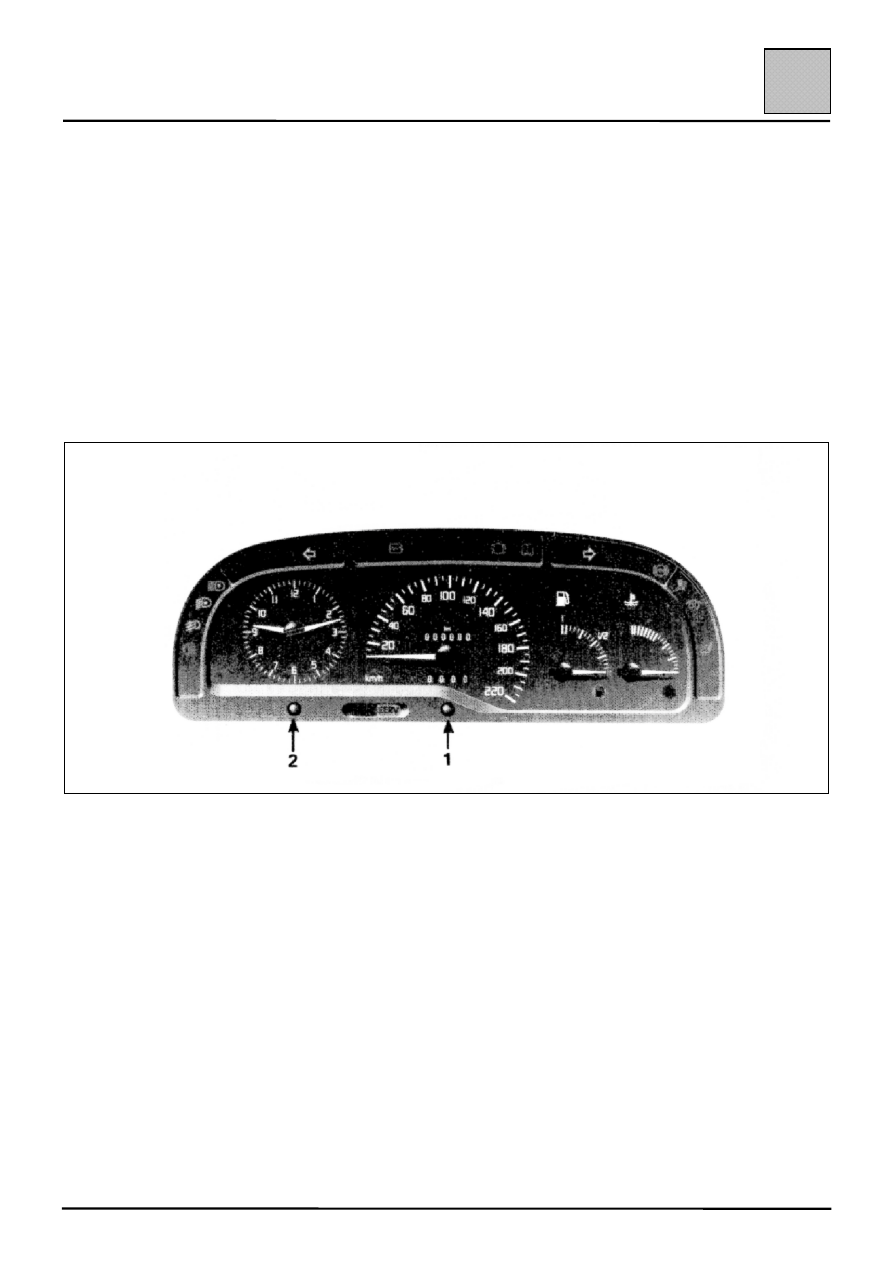

ОПИСАНИЕ

– Спидометр с механическим приводом.

– Стрелочные часы.

– Указатель температуры охлаждающей жидкости.

– Указатель уровня топлива.

– Печатная плата в сборе.

– Контрольные лампы.

1

Кнопка сброса на нуль счетчика пробега за поездку.

2

Кнопка установки часов.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-13

83

СНЯТИЕ

ВНИМАНИЕ:

• Приборный щиток и указатели следует распо-

лагать при хранении только в том положении, в
котором они находятся в автомобиле.

• Закройте стекло рамки приборного щитка, если

оно будет использоваться повторно.

• При замене стрелочных указателей следите за

тем, чтобы не повредить их шкалы.

• При снятой задней крышке следите за тем,

чтобы не повредить электронные компоненты.

Приборный щиток JAGER

На передней части приборного щитка снимите
резиновые колпачки, защищающие кнопки
установки часов и сброса на нуль счетчика
пробега за поездку.

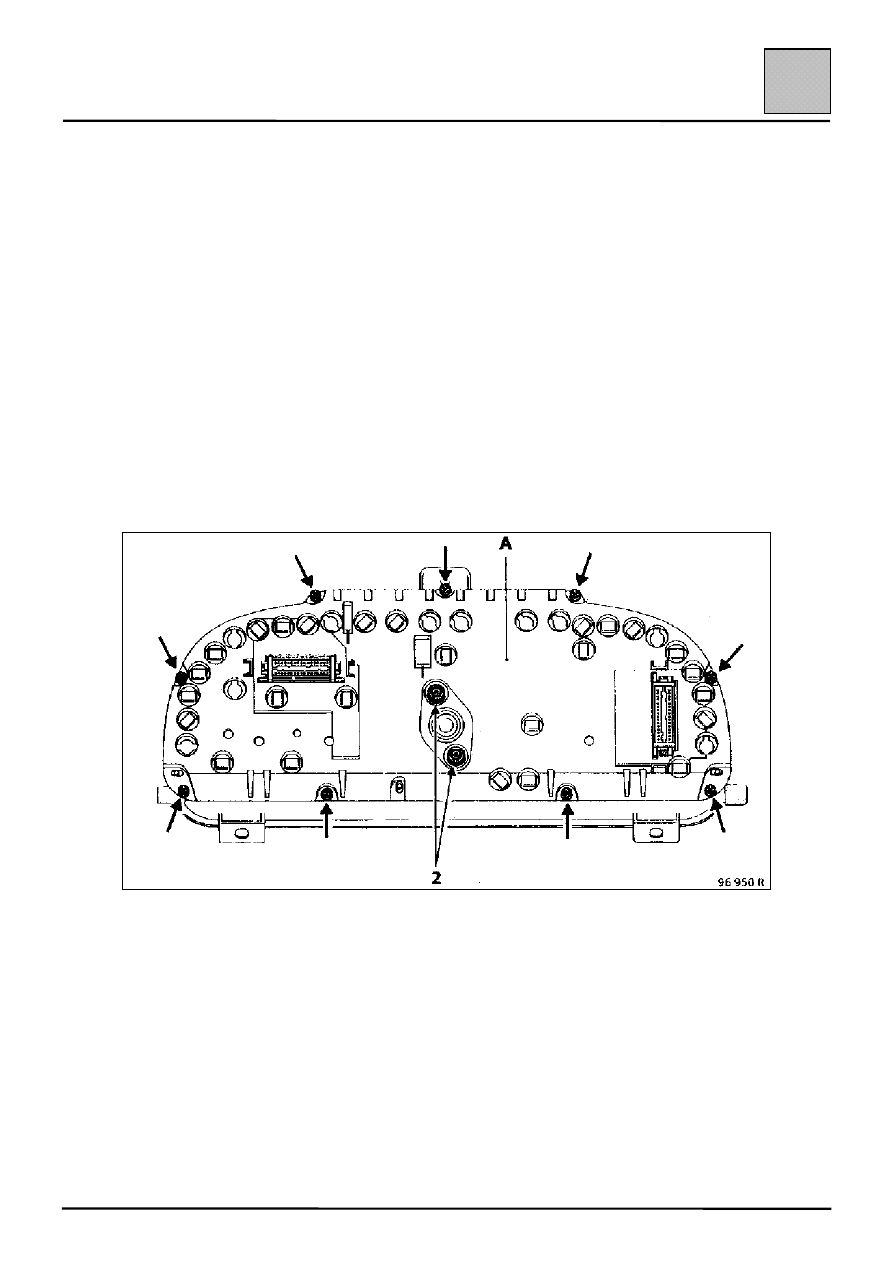

Отверните девять винтов в пластмассовой задней
крышке (А) и два винта, крепящие спидометр.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-14

83

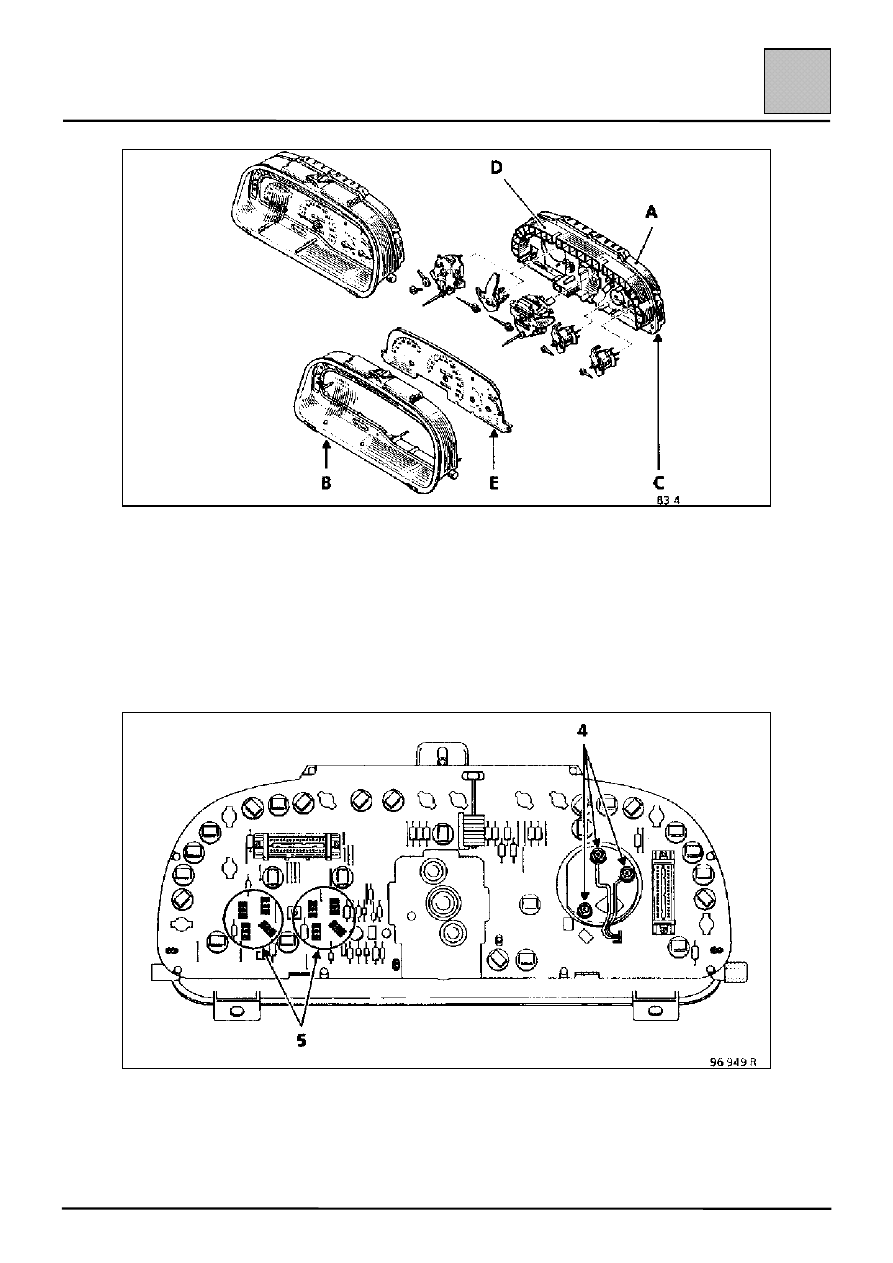

Отсоедините рамку от приборного щитка,
состоящего из печатной электронной платы (С),
пластмассового корпуса (D) и передней панели
(Е) со шкалами указателей.

Отверните три гайки (4), удерживающие гибкую
печатную плату, расположенную за часами.

Осторожно удалив четыре штыревых контакта (5)
из контактных зажимов указателей, отсоедините
печатную плату (С) от приборного щитка.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-15

83

ВНИМАНИЕ:

При снятии печатной платы может ощущаться
некоторое сопротивление, однако ни в коем
случае не следует вставлять какие-либо
инструменты между печатной платой и корпусом,
чтобы использовать их в качестве рычага,
облегчающего разборку. Подобным способом
можно повредить печатную плату.

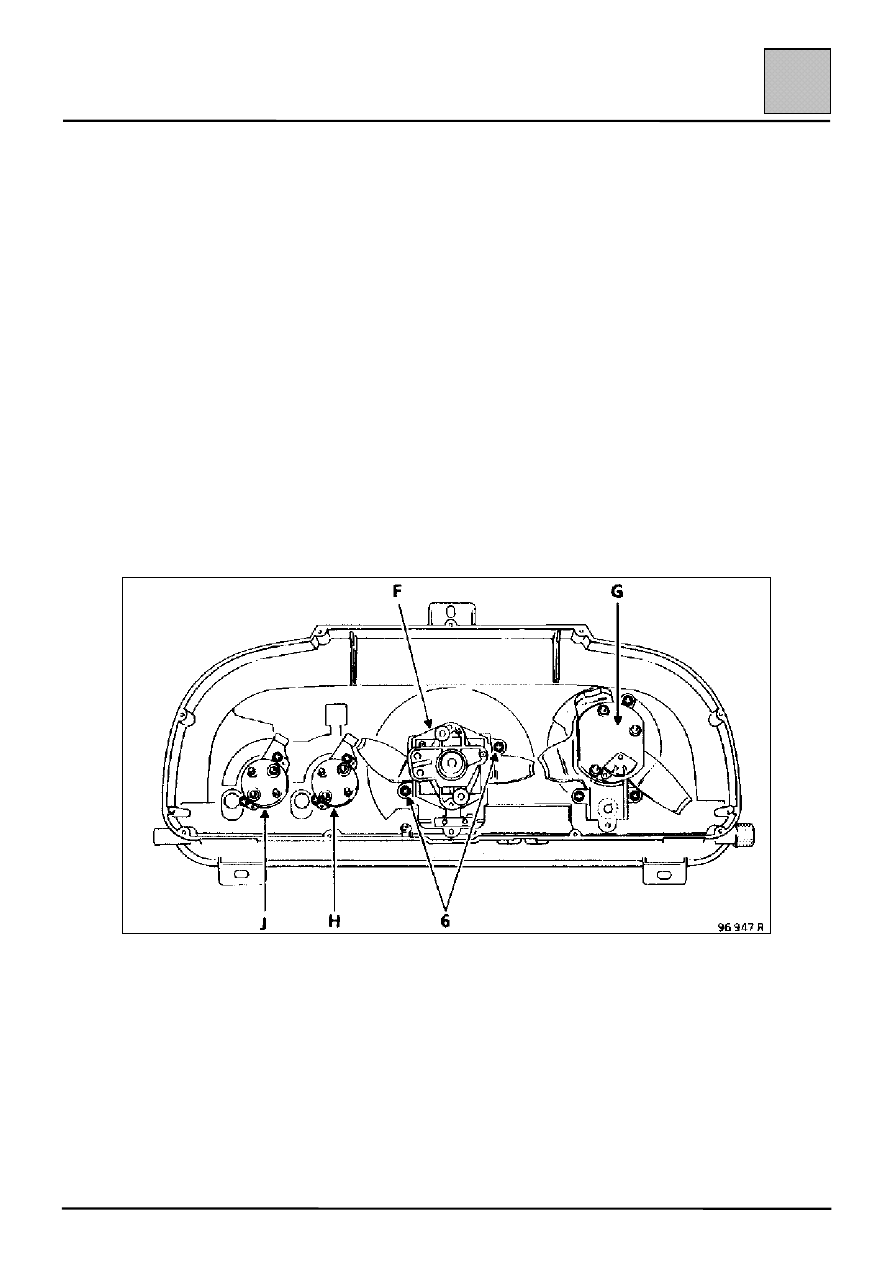

После этого отделите переднюю панель (Е), на
которой размещены указатели от пластмассового
корпуса (D). За передней панелью располагаются
следующие устройства:

– Спидометр (F),

– Часы (G),

– Указатель уровня топлива (Н),

– Указатель температуры охлаждающей

жидкости (J).

Спидометр

Перед тем, как отвернуть два крепежных винта (6)
спидометра, следует снять стрелку со шкалы.

ВНИМАНИЕ: При установке спидометра
затягивать крепежные болты, не прикладывая
усилий, так как основание имеет незначительную
толщину и может легко сломаться.
