Renault Laguna I. Руководство - часть 229





КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-8

83

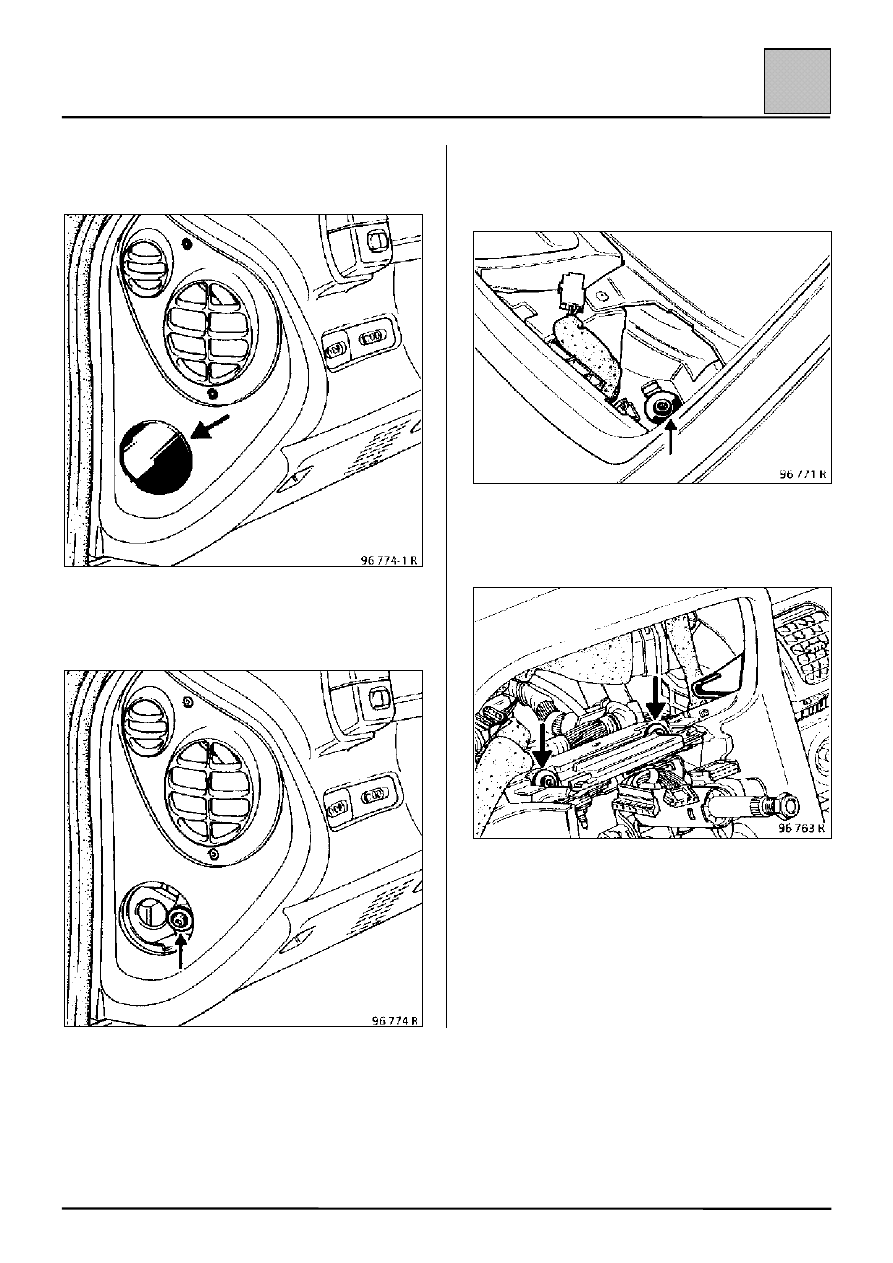

– Снимите заглушки по бокам.

– Снимите боковые болты крепления приборной

панели.

– Снимите верхние болты крепления,

расположенные под высокочастотными
динамиками.

– Снимите два болта крепления, расположенные

под приборным щитком.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-9

83

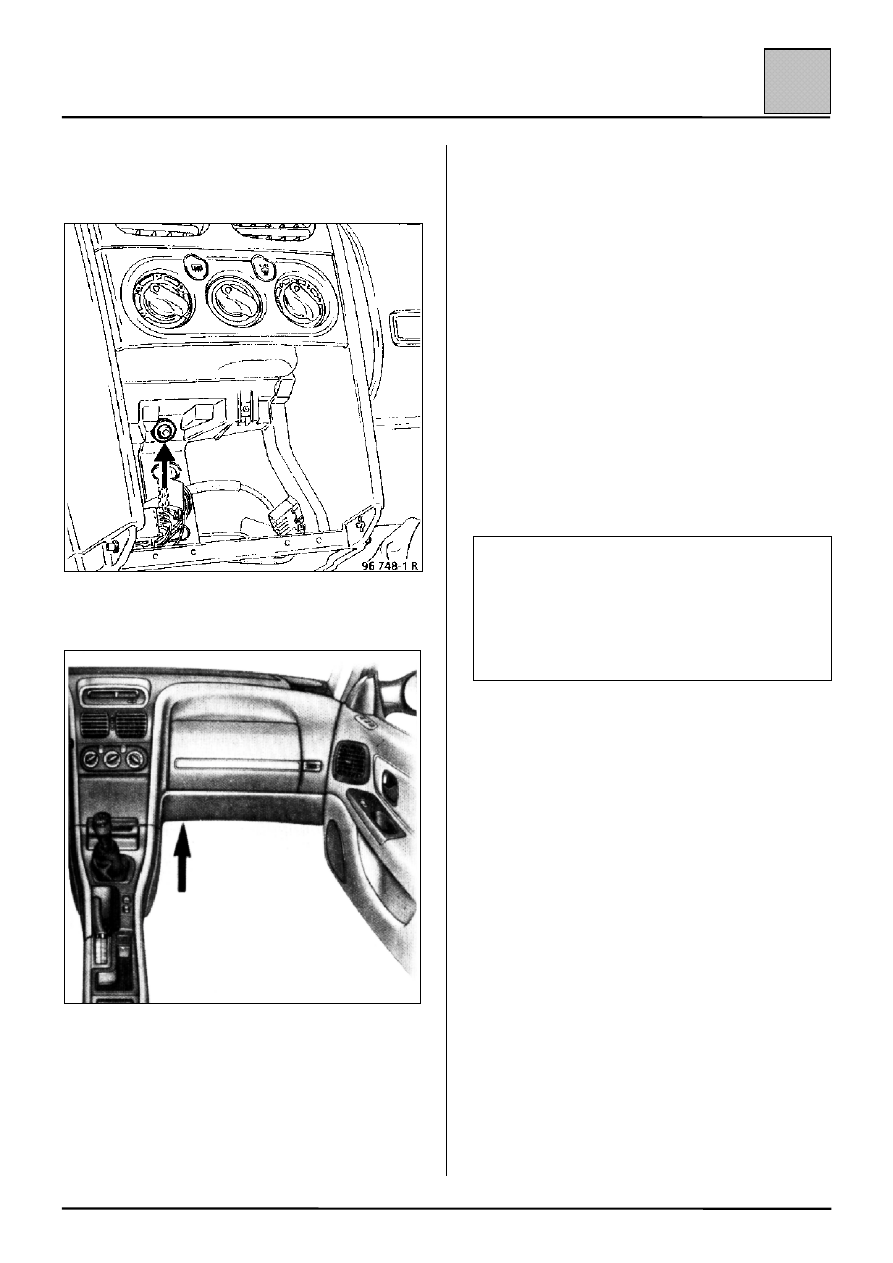

– Снимите центральный болт крепления,

расположенный под панелью управления

отопителем.

– Снимите нижний болт крепления приборной

панели.

– Убедившись, что все разъемы отсоединены,

осторожно снимите приборную панель.

УСТАНОВКА

Установка производится в порядке, обратном

снятию, при этом необходимо соблюдать

следующее:

При установке приборной панели проверьте

правильность подключения всех разъемов, а

также проследите, чтобы не было защемлений

проводки.

Убедитесь также в том, что приборная панель

правильно отцентрирована.

УСТАНОВКА РУЛЕВОГО КОЛЕСА (колеса

установлены прямо)

Убедитесь в том, что поворотный выключатель

установлен правильно (автомобили,

оборудованные системой круиз-контроля или

подушкой безопасности) (См. стр. 83-7).

При каждой сборке гайку крепления рулевого

колеса следует заменять на новую (гайка имеет

капсулу с клеем-герметиком) (автомобили,

оборудованные подушкой безопасности).

Подсоедините разъем поворотного выключателя

(автомобили, оборудованные системой круиз-

контроля и

/или подушкой безопасности).

ВНИМАНИЕ: Автомобиль, оборудованный

подушкой безопасности
В целях безопасности перед подсоединением

подушки безопасности при помощи прибора XR
BAG (Ele. 1288) проверьте состояние устройств,

обеспечивающих функционирование подушки.

Данная операция должна выполняться

специально обученным персоналом.

ПРОВЕРКА

При отсоединенном разъеме (белом) подушки

безопасности, контрольная лампа подушки

безопасности должна несколько секунд гореть

постоянным светом, а затем начать мигать.

Выключите зажигание.

Для проверки системы подсоедините вместо

модуля подушки безопасности имитатор

воспламенителя прибора XR BAG (Ele. 1288).

Включите зажигание, при этом контрольная лампа

подушки безопасности должна несколько секунд

светиться, а затем погаснуть (и остаться в

выключенном состоянии).

Подождите одну минуту.

Если в процессе проверки никаких

неисправностей не обнаружено, затяните новую

гайку крепления рулевого колеса и установите

модуль подушки безопасности на автомобиль.

При обнаружении неисправности обратитесь к

разделу, посвященному поиску неисправностей в

Руководстве «Подушки безопасности».

КОНТРОЛЬНО- ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборный щиток

83-10

83

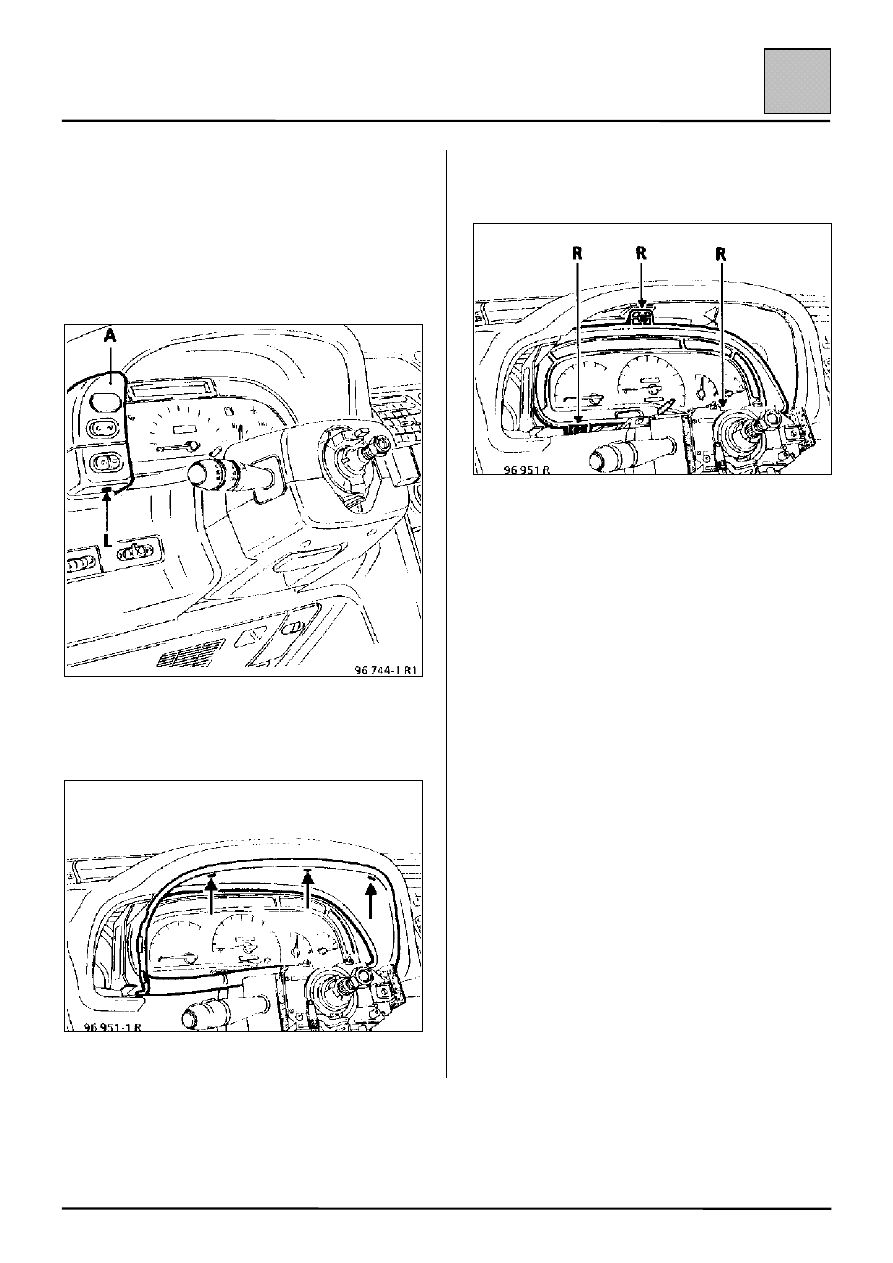

СНЯТИЕ – УСТАНОВКА

• Отсоедините аккумуляторную батарею.

• Выполните следующие операции:

– Отвернув винт крепления, снимите панель (А)

выключателей.

– отвернув три крепежных винта, снимите

козырек приборного щитка.

– отверните три винта (R), крепящие приборный

щиток.

• При снятии стандартного приборного щитка

следует отсоединить гибкий вал привода
спидометра (в нижней части).

• Снимите приборный щиток, повернув его

вверх.

• Отсоедините все разъемы и освободите

проводку.

ВНИМАНИЕ:

Следующие операции необходимо выполнять с
особой тщательностью:

– Снятие приборного щитка (отдельно или

вместе с приборной панелью).

– Выполнение каких-либо работ с приборным

щитком, снятым с автомобиля.

Следите за тем, чтобы приборный щиток всегда
находился в том положении (вертикальном), в
котором он находится на автомобиле, в связи с
тем, что:

Стрелочные приборы (указатель уровня топлива,
уровня масла, спидометр, тахометр и т. д.)
заполнены силиконовым составом.

Силиконовый состав используется в качестве
демпфера стрелки указателей.

КОНТРОЛЬНО- ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборный щиток

83-11

83

Если приборный щиток находится в перевернутом
положении более десяти минут, силикон может
вылиться.

В этом случае соответствующие стрелочные
указатели могут выйти из строя и потребуется их
замена.

Установка производится с учетом
следующего.

Перед подсоединением устройства проверьте
исправность проводки и разъемов.

Надежно подсоедините все разъемы.

Подсоедините гибкий вал привода спидометра
для стандартного приборного щитка.

Проверьте правильность функционирования
приборного щитка.
