ПРОТИВОУГОННАЯ СИСТЕМА

Система электронной противоугонной

блокировки запуска двигателя

82-30

82

Светится правый барграф 2

«Неисправность в цепи противоугонной системы»

Обрыв цепи
Короткое замыкание на массу
Короткое замыкание на цепь +12 В

цепи

10 двигателей F3P
25 двигателей F3R
35 двигателей Z7X

компьютера

Проверьте исправность и изоляцию относительно

массы и цепи +12 В жгута проводов между

контактами:

– А5 декодера и 25 компьютера впрыска
– В5 рычажного переключателя

стеклоочистителя и 25 компьютера впрыска.

Все указанные цепи исправны?

нет

да

Установите новый декодер (см NT1923).

После устранения неисправности:

Введите с переносного диагностического прибора

XR25 команду G0**, чтобы очистить память.

+

+
(

+

+
)

*

+

%

+

&

'

+

(

+

)

*

Отремонтируйте проводку между

следующими контактами:

– B5 декодера и 25 компьютера впрыска
– В5 рычажного переключателя

стеклоочистителя и 25 компьютера
впрыска.

Проверьте также, не «залипла» ли кнопка

на рычажном переключателе.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

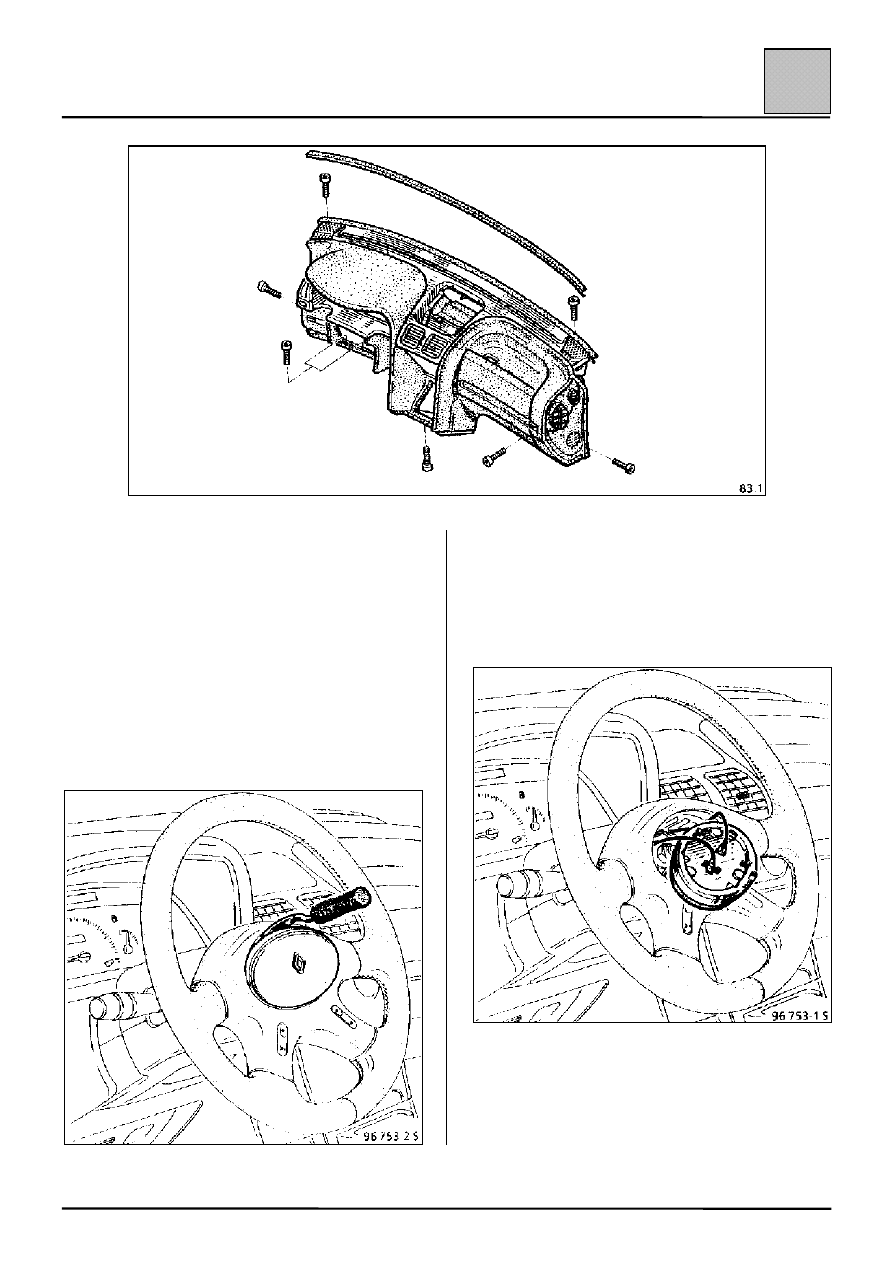

Приборная панель

83-1

83

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Установите передние колеса в положение,
соответствующее прямолинейному движению.

Снятие рулевого колеса (без подушки
безопасности)

При помощи приспособления Facom D115
осторожно снимите звуковой сигнал в сборе из
центральной части рулевого колеса.

Отсоедините звуковой сигнал в сборе и снимите
его.

Удалите гайку крепления рулевого колеса.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-2

83

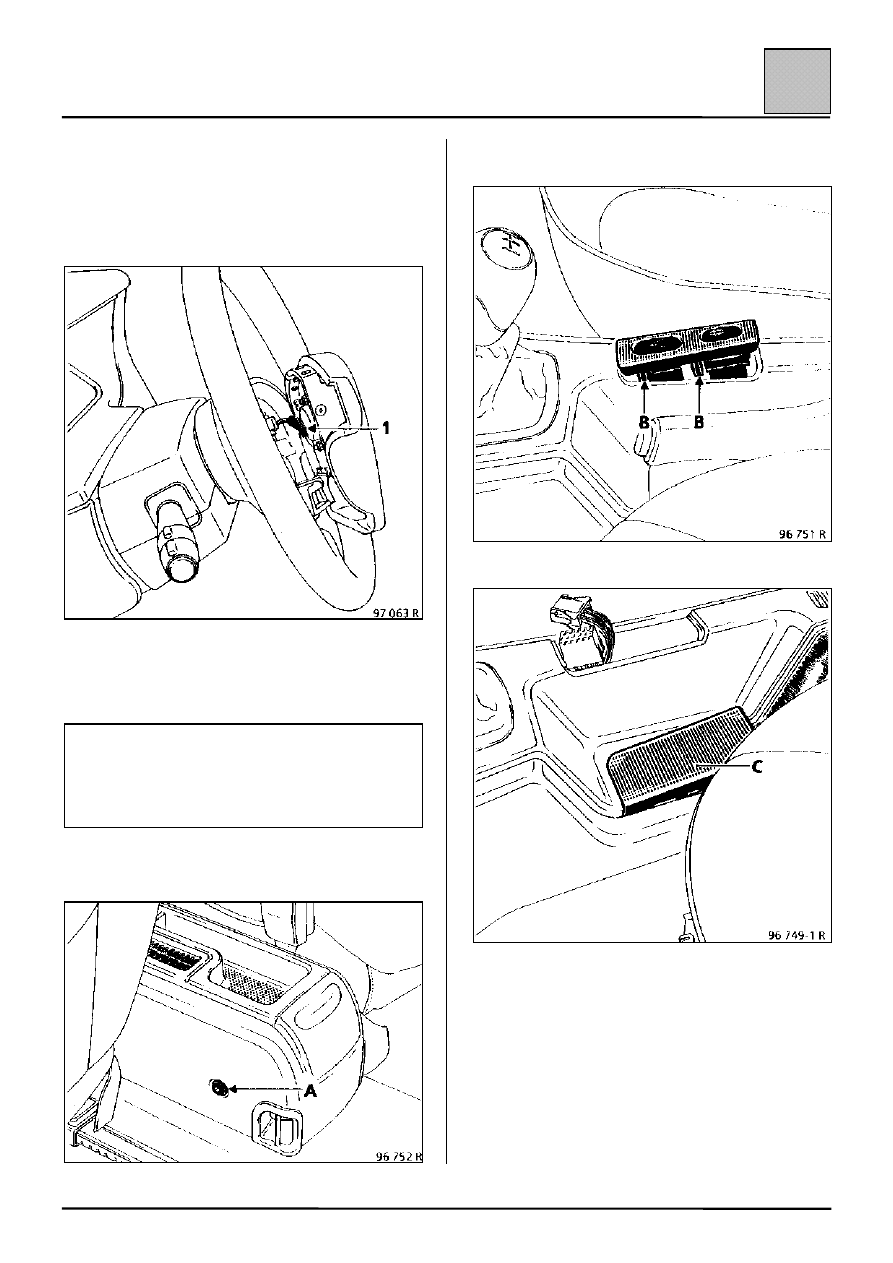

Снятие рулевого колеса (с подушкой

безопасности)

Выполните следующие операции:

– Отвернув 2 крепежных винта с обратной

стороны рулевого колеса и отсоединив белый

разъем, (1) снимите подушку безопасности.

– Отсоедините разъем системы круиз-контроля

(если она есть).

– Отверните гайку крепления рулевого колеса

(устанавливать только новую гайку).

– Снимите рулевое колесо, предварительно

поставив колеса для движения по прямой.

ПРЕДУПРЕЖДЕНИЕ: Ни в коем случае не

располагайте пиротехнические устройства

(подушку безопасности и преднатяжители ремней

безопасности) вблизи источников тепла или

открытого огня во избежание их

самопроизвольного срабатывания.

Снятие консоли

Переместите передние сиденья вперед и отверни-

те 2 боковых болта в задней части (А) консоли.

При помощи плоской отвертки отожмите

фиксаторы (В) и извлеките блок выключателей.

Снимите крышку (С).

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-3

83

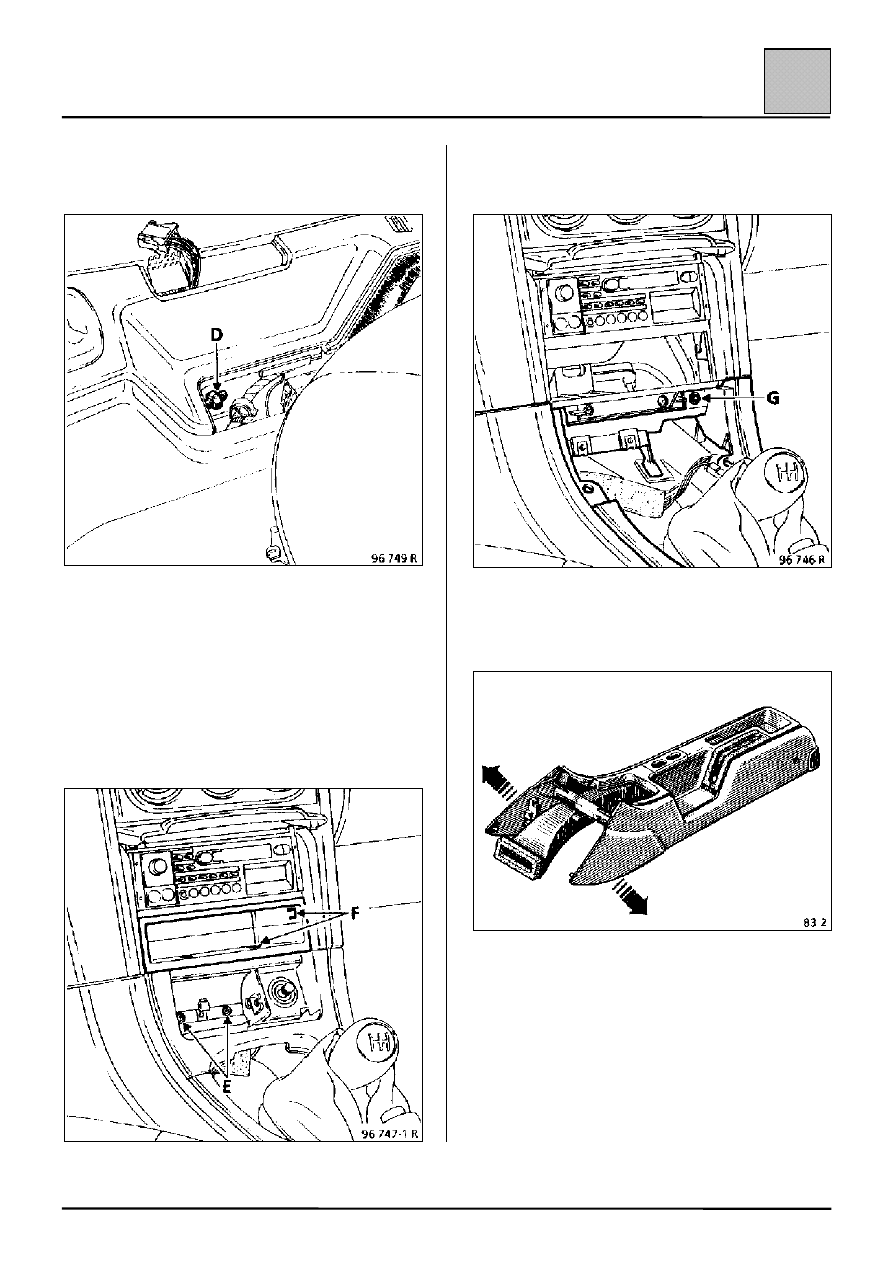

Отпустите гайку (D), крепящую центральную
консоль.

Выньте пепельницу из центральной консоли.

Отсоедините гофрированный чехол рычага
переключения передач.

– Отверните 2 болта (Е), крепящие кронштейн

пепельницы, а затем снимите кронштейн.

– Осторожно отжав 6 фиксаторов (F), извлеките

отделение для мелких предметов.

– Отверните 2 верхних болта, крепящие

консоль (G).

– Отсоедините переднюю часть консоли, а затем

снимите консоль полностью.
