КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-4

83

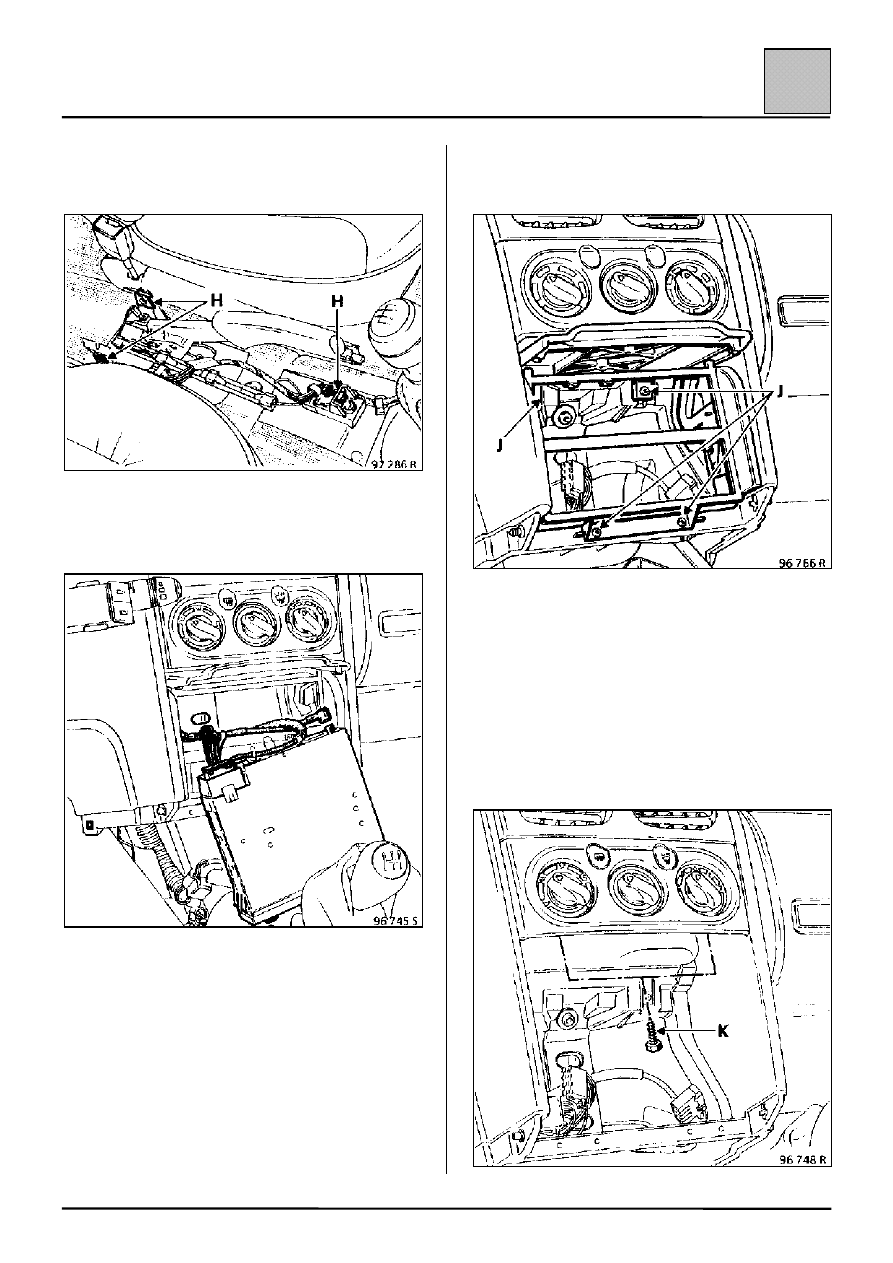

Три фиксатора (Н) должны остаться на своих
местах.

– Снимите радиоприемник (если автомобиль

укомплектован радиоприемником).

– Отвернув 4 крепежных болта (J), снимите

кронштейн крепления радиоприемника.

– Отверните 2 винта (К), крепящие панель

управления, и отсоедините панель управления
от приборной панели.

ПРИМЕЧАНИЕ:

– На моделях, оборудованных кондиционером,

отсоедините и снимите панель управления.

– На остальных моделях снимать панель

управления нет необходимости.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-5

83

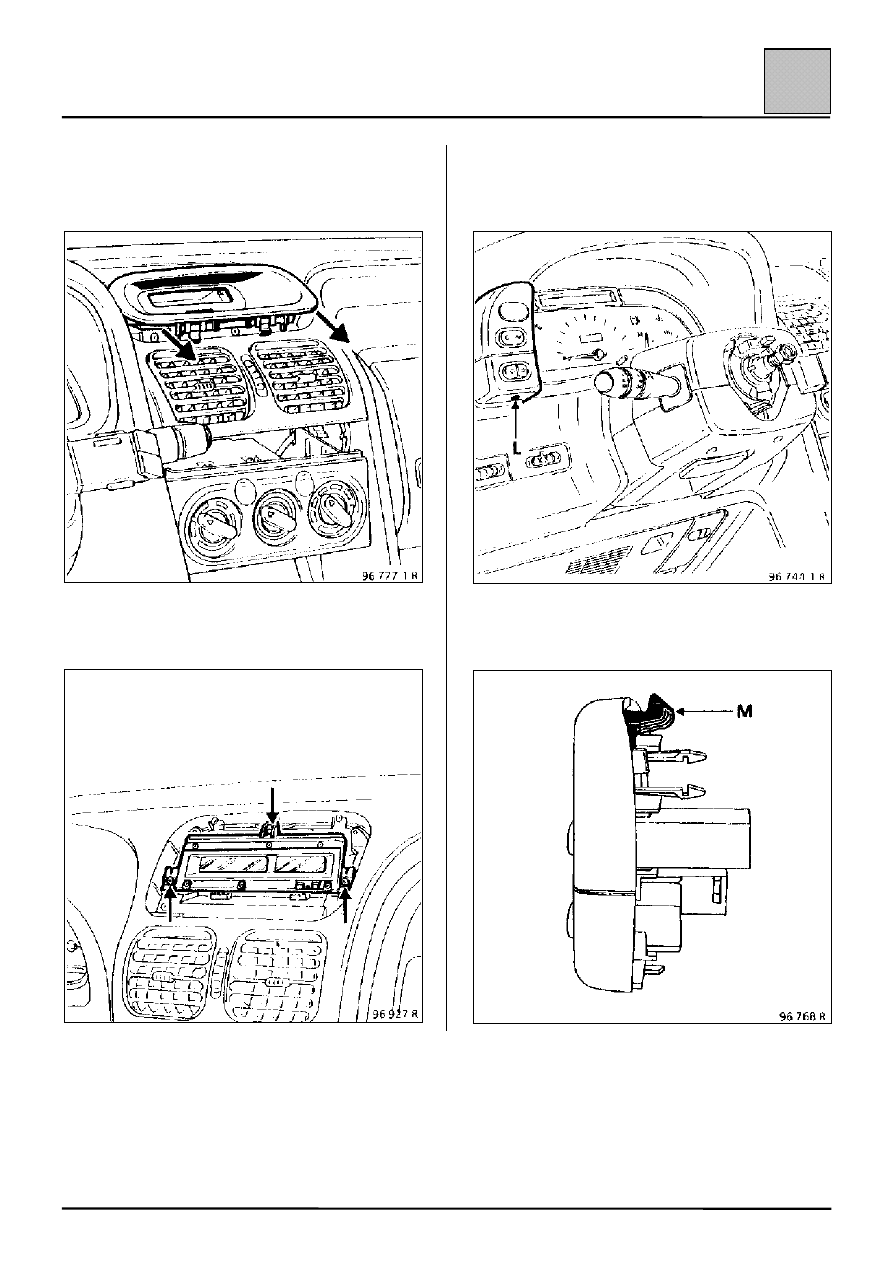

– Отсоединив нижнюю часть окантовки часов и

переместив ее вперед так, чтобы она освобо-
дилась от фиксаторов, снимите окантовку.

– Отверните 3 болта «торкс» крепления часов.

– Отверните нижний винт (L), крепящий панель

выключателей, и снимите панель с фиксатора
(М), перемещая ее вниз.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-6

83

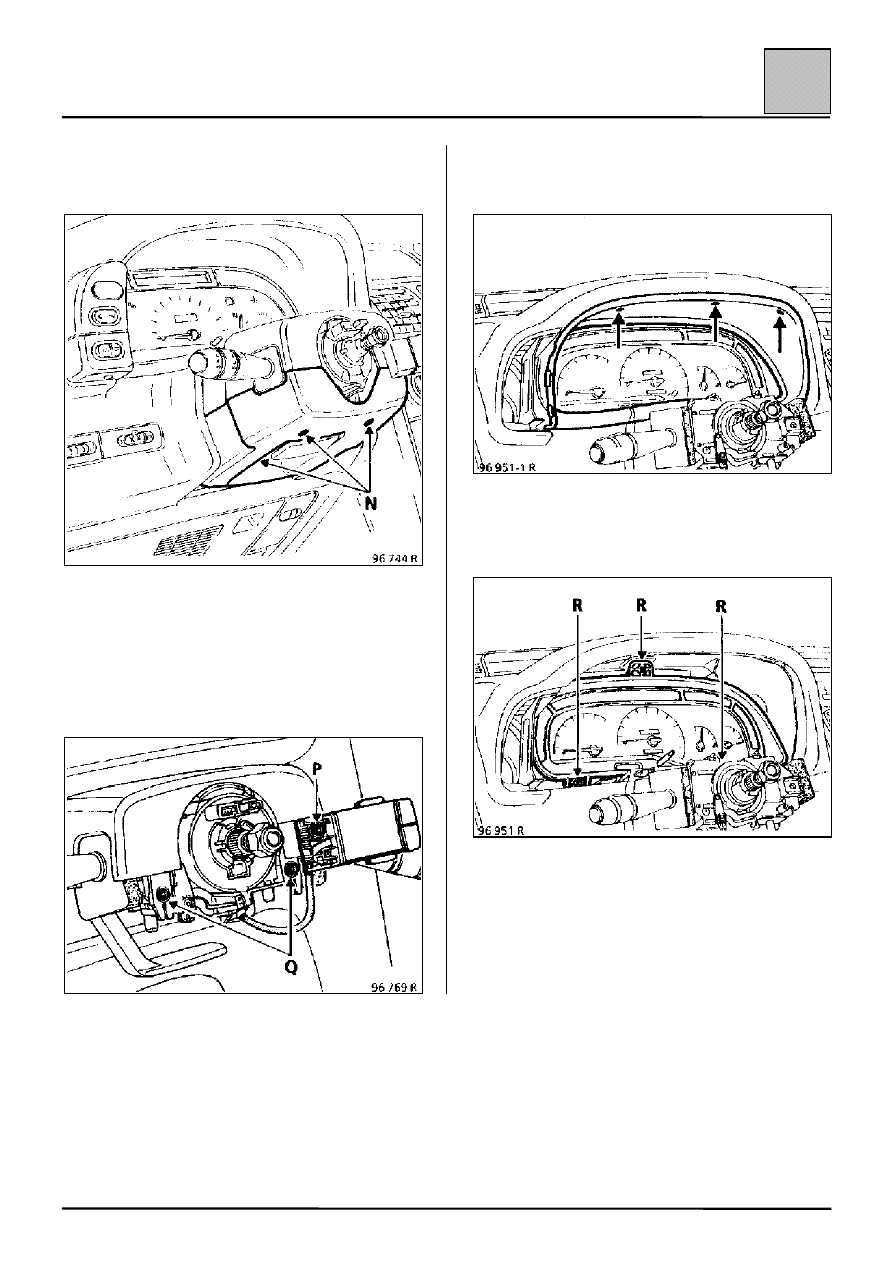

– Отверните 3 болта (N) и снимите нижний

облицовочный кожух рулевой колонки.

– Снимите крышку блока управления

аудиосистемой и отверните крепежный винт
(Р) блока.

– Отверните 2 болта (Q) и снимите верхний

облицовочный кожух рулевой колонки.

– Отверните 3 верхних винта и извлеките

внутреннюю часть рамки приборного щитка.

– Отверните 3 винта (R) и снимите приборный

щиток.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Приборная панель

83-7

83

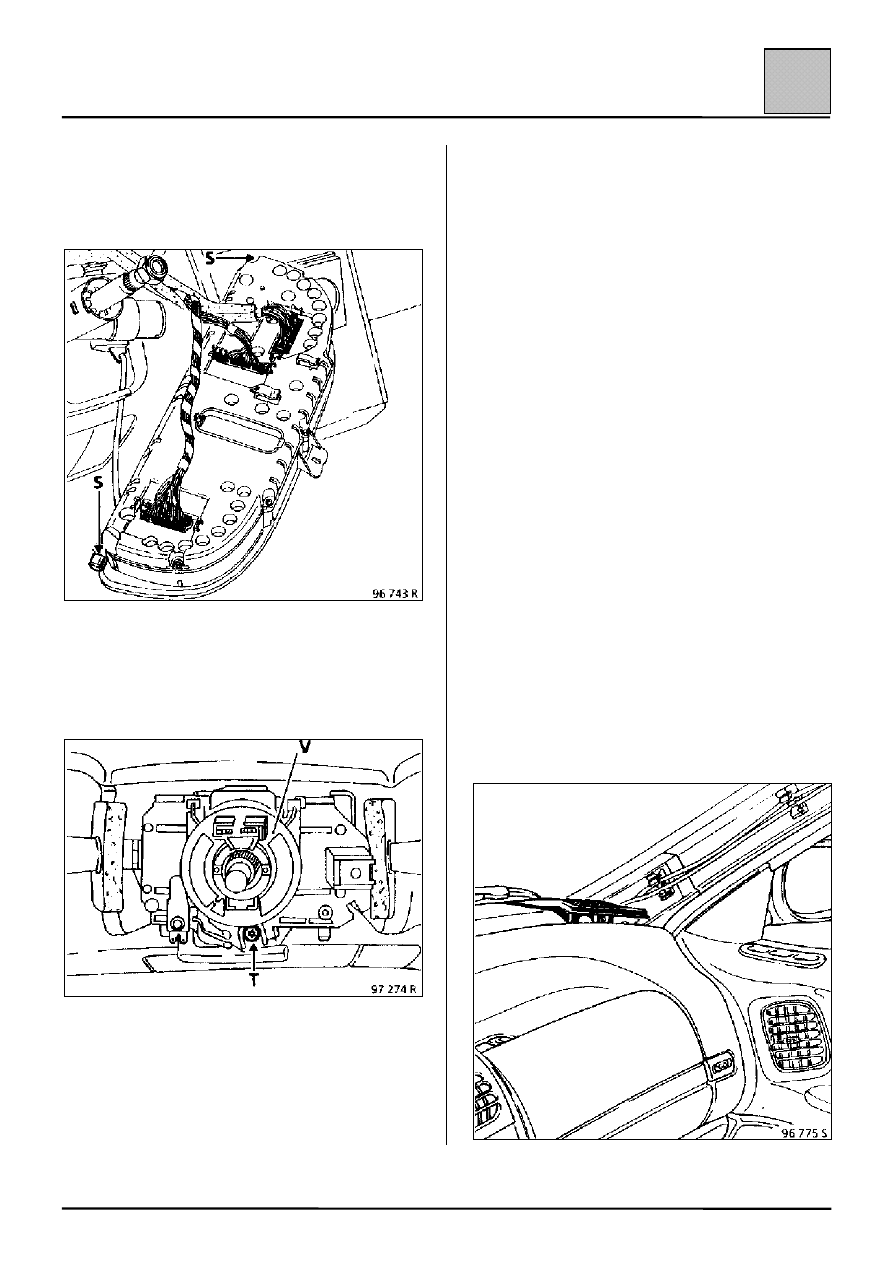

Отсоедините проводку приборного щитка.

ВНИМАНИЕ: Проследите за тем, чтобы не
потерять маленькие резиновые проставки (S).

Ослабьте винт (Т) так, чтобы можно было снять
подрулевой переключатель и поворотный
выключатель в сборе (если установлены система
круиз-контроля и

/или подушка безопасности).

СПЕЦИАЛЬНЫЕ УКАЗАНИЯ ДЛЯ
ПОВОРОТНОГО ВЫКЛЮЧАТЕЛЯ (V)

(автомобиль, оборудованный системой круиз-
контроля и

/или подушкой безопасности).

Поворотный выключатель обеспечивает
электрическую связь между рулевой колонкой и
рулевым колесом.

Он состоит из ленточного кабеля с четырьмя
ленточными проводниками (для системы круиз-
контроля и подушки безопасности), длина которых
обеспечивает поворот рулевого колеса на
2,5 оборота в каждом направлении (от упора до
упора с учетом запаса длины).

При снятии ленточного кабеля необходимо
отметить его первоначальное положение одним
из следующих способов:

• При снятии выключателя установите прямо

передние колеса, чтобы ленточный кабель
располагался посередине.

• Установите передние колеса для движения по

прямой, отцентрируйте подвижную часть
выключателя путем ее поворота на 2,5 оборота
от одного из крайних положений
(одновременно прижимая центральную часть).

– Приподнимите переднюю часть декоративных

решеток высокочастотных динамиков и
снимите их.
