Renault Laguna I. Руководство - часть 231

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-16

83

Указатель уровня топлива

При снятии и установке указателя уровня топлива
следует руководствоваться правилами,
относящимися к спидометру.

ПРИМЕЧАНИЕ: При выключении зажигания
стрелка указателя уровня топлива сохраняет свое
положение.

Указатель температуры охлаждающей
жидкости

При снятии и установке указателя температуры
охлаждающей жидкости следует руководствовать-
ся правилами, относящимися к спидометру.

Часы

Часы поставляются вместе с установочным
комплектом и запасными частями (шестерни,
пружина, ось кнопки установки часов), а также
стрелками и приспособлением для их установки.

Перед установкой корпуса необходимо выполнить
следующие операции:

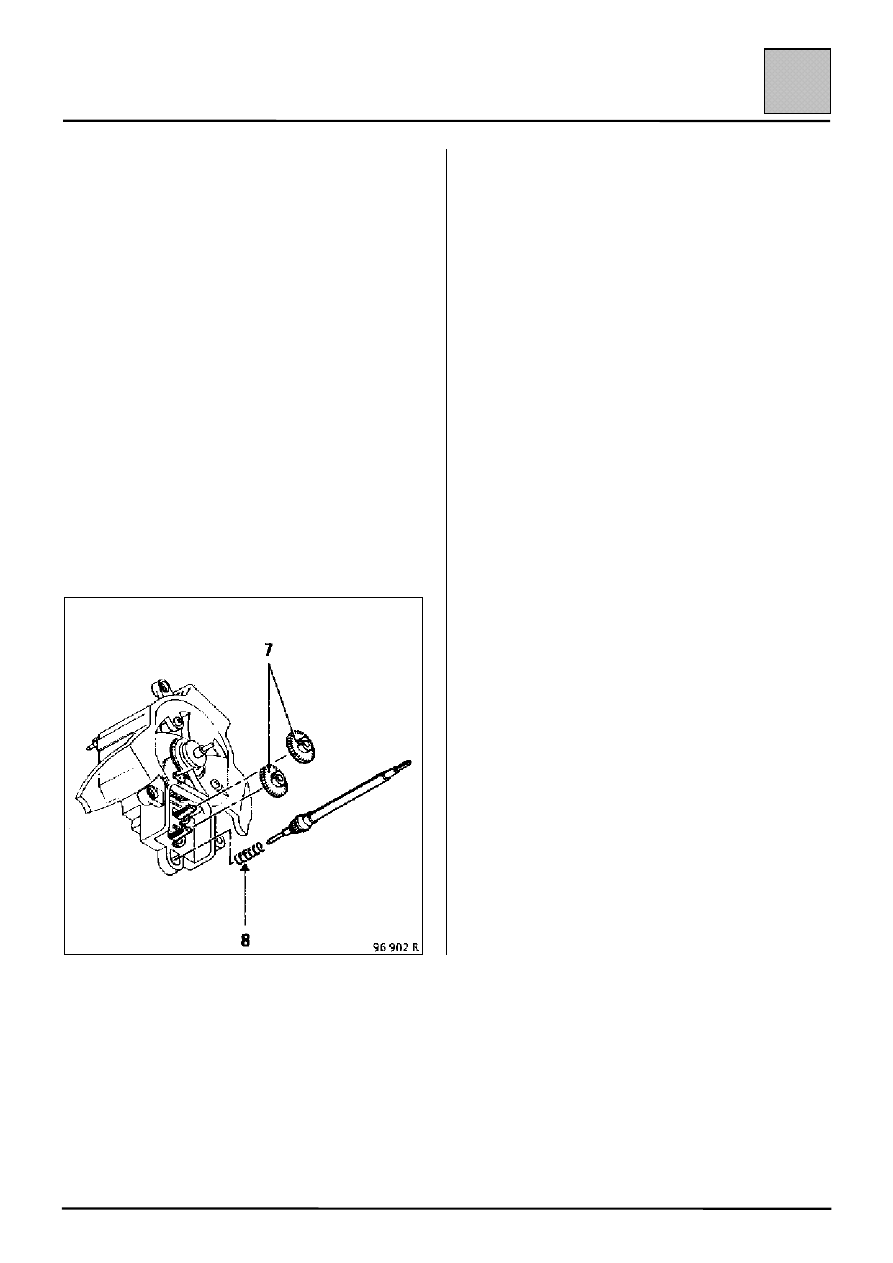

– Наденьте шестерни (7) на ось, учитывая

направление конусности.

– Установите ось кнопки установки часов,

предварительно установив пружину (8).

ВНИМАНИЕ:

При установке часов следует затягивать болты
крепления, не прикладывая усилий, так как
основание имеет небольшую толщину и может
легко сломаться.

Затем при помощи специального приспособления
установите обе стрелки часов.

УСТАНОВКА

Используя рамку приборного щитка (В), как
основание, выполните сборку, соблюдая
следующий порядок:

– Установите переднюю панель (Е), на которой

располагаются указатели.

– Установите пластмассовый корпус (D).

– Установите печатную плату (С).

– Установите гибкую печатную плату часов и

закрепите ее.

– Установите заднюю крышку и затяните девять

крепежных винтов.

– Затяните оба винта крепления спидометра.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-17

83

Приборный щиток SAGEM

На передней части приборного щитка снимите
резиновые колпачки, защищающие кнопки
установки часов и сброса на нуль счетчика
пробега за поездку.

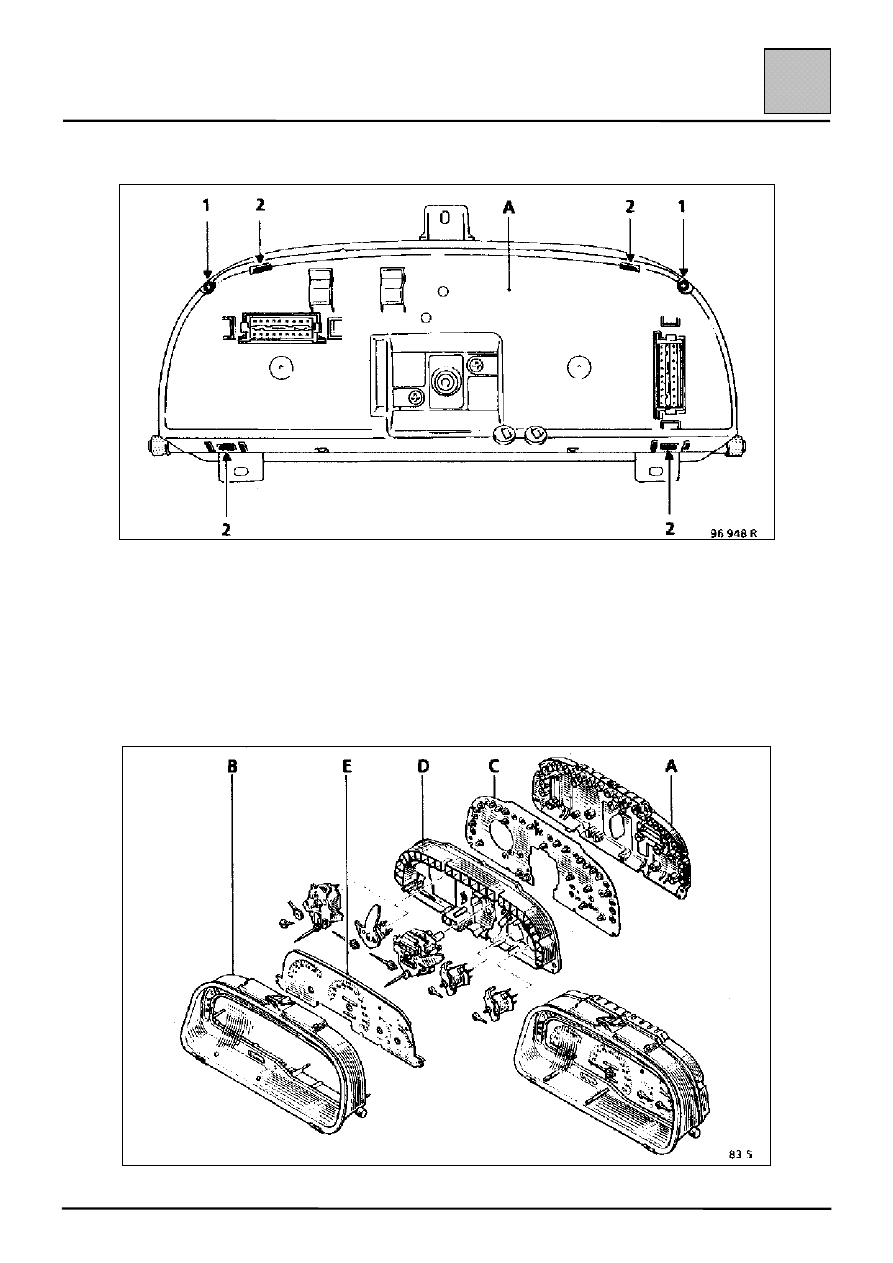

Отверните винты (1) в задней пластмассовой
крышке (А) и, вставляя отвертку в прорези (2),
отсоедините крышку.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-18

83

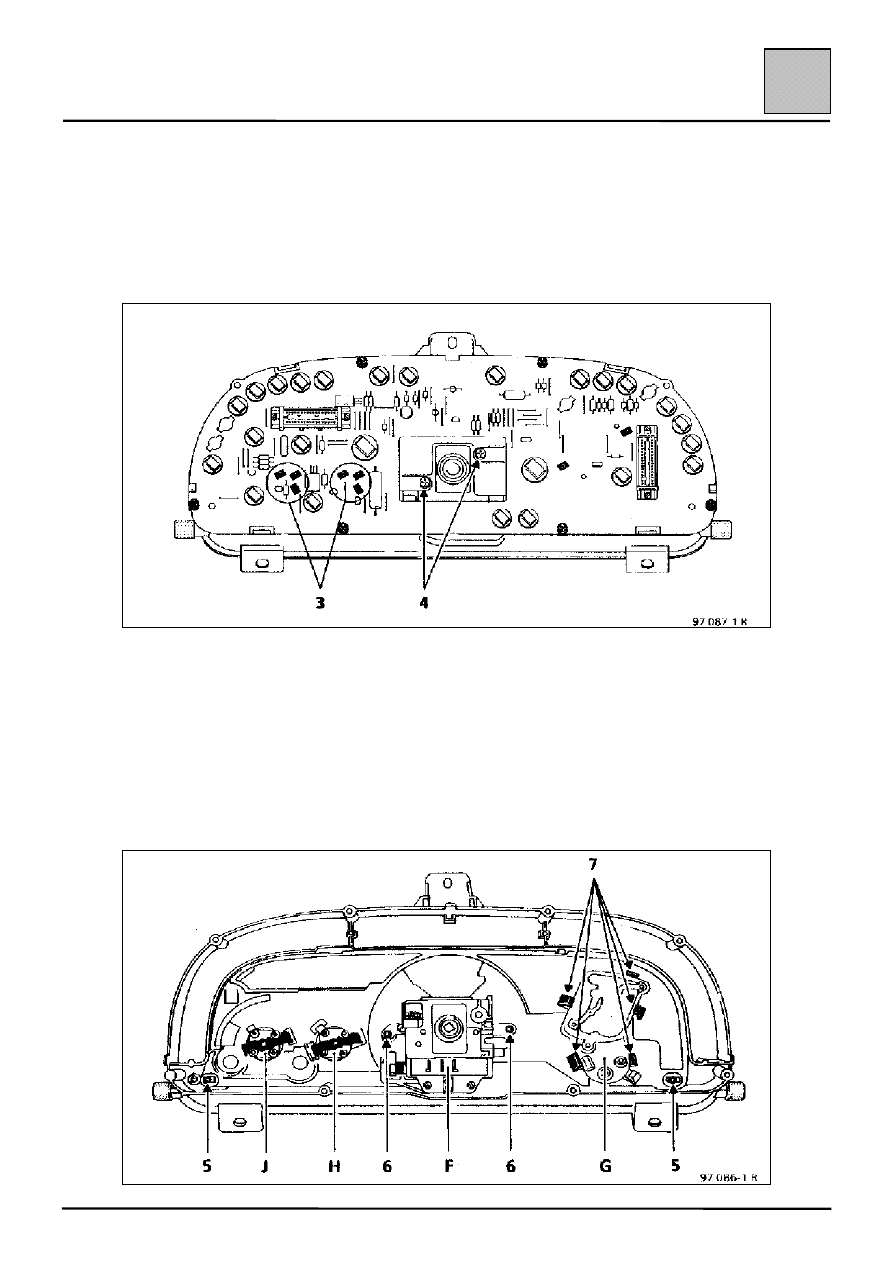

Отверните 6 винтов на печатной плате (С).
Осторожно удалив штыревые контакты (3)
каждого указателя из соответствующих
контактных зажимов, отсоедините узел в сборе,
состоящий из рамки приборного щитка (В),
передней панели, на которой располагаются
указатели (Е), и пластмассового корпуса (D).

Удалите 2 крепежных винта (4) из корпуса
спидометра и отделите пластмассовый корпус (D)
от рамки (В) и передней панели, на которой
расположены указатели (Е).

После этого отверните 2 крепежных винта (5) и
отделите переднюю панель (Е) от рамки (В), при
этом сначала надо приподнять нижнюю часть
панели.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-19

83

За передней панелью с указателями располагаются следующие приборы:

– Спидометр (F),

– Часы (G),

– Указатель уровня топлива (Н),

– Указатель температуры охлаждающей жидкости (J).

Спидометр (F)

Перед тем, как отворачивать два крепежных винта (6), снимите стрелку со шкалы.

Часы (G)

Перед тем, как снимать корпус с 5 крепежных точек (7), снимите стрелки со шкалы.

ВНИМАНИЕ: Жесткие пластмассовые фиксаторы могут быть легко повреждены.

Указатель уровня топлива (Н)

Перед тем, как снять скобку, удерживающую указатель, снимите стрелку указателя.

ПРИМЕЧАНИЕ: При выключении зажигания стрелка указателя уровня топлива сохраняет свое положение.

Указатель температуры охлаждающей жидкости (J)

Перед тем, как снять скобку, удерживающую указатель, снимите стрелку указателя.

УСТАНОВКА

При установке приборного щитка в качестве основания следует использовать рамку (В), установка
осуществляется в следующем порядке:

– Установите переднюю панель с указателями, включая 2 крепежных винта.

– Установите пластмассовый корпус (D) и 2 крепежных винта спидометра.

– Установите печатную плату (С), включая 6 крепежных винтов.

– Установите заднюю крышку, включая 2 крепежных винтов.
