КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-24

83

Тахометр (G)

При снятии и установке тахометра следует руководствоваться правилами, относящимися к спидометру.

Указатель уровня топлива (Н)

При снятии и установке указателя уровня топлива следует руководствоваться правилами, относящимися к
спидометру.

ПРИМЕЧАНИЕ: При выключении зажигания стрелка указателя уровня топлива сохраняет свое положение.

Указатель температуры охлаждающей жидкости/уровня масла (J)

При снятии и установке указателя температуры охлаждающей жидкости/уровня масла следует
руководствоваться правилами, относящимися к спидометру.

УСТАНОВКА

При установке приборного щитка используйте рамку (В) как основание и выполните сборку, соблюдая
следующий порядок:

– Установите переднюю панель (Е), на которой располагаются указатели.

– Установите пластиковый корпус (D).

– Установите печатную плату (E).

– Установите заднюю крышку с 9 винтами крепления.

– Затяните оба винта крепления корпуса спидометра.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-25

83

Приборный щиток SAGEM

На передней части приборного щитка снимите резиновый колпачок, защищающий кнопку
сброса на нуль счетчика пробега за поездку.

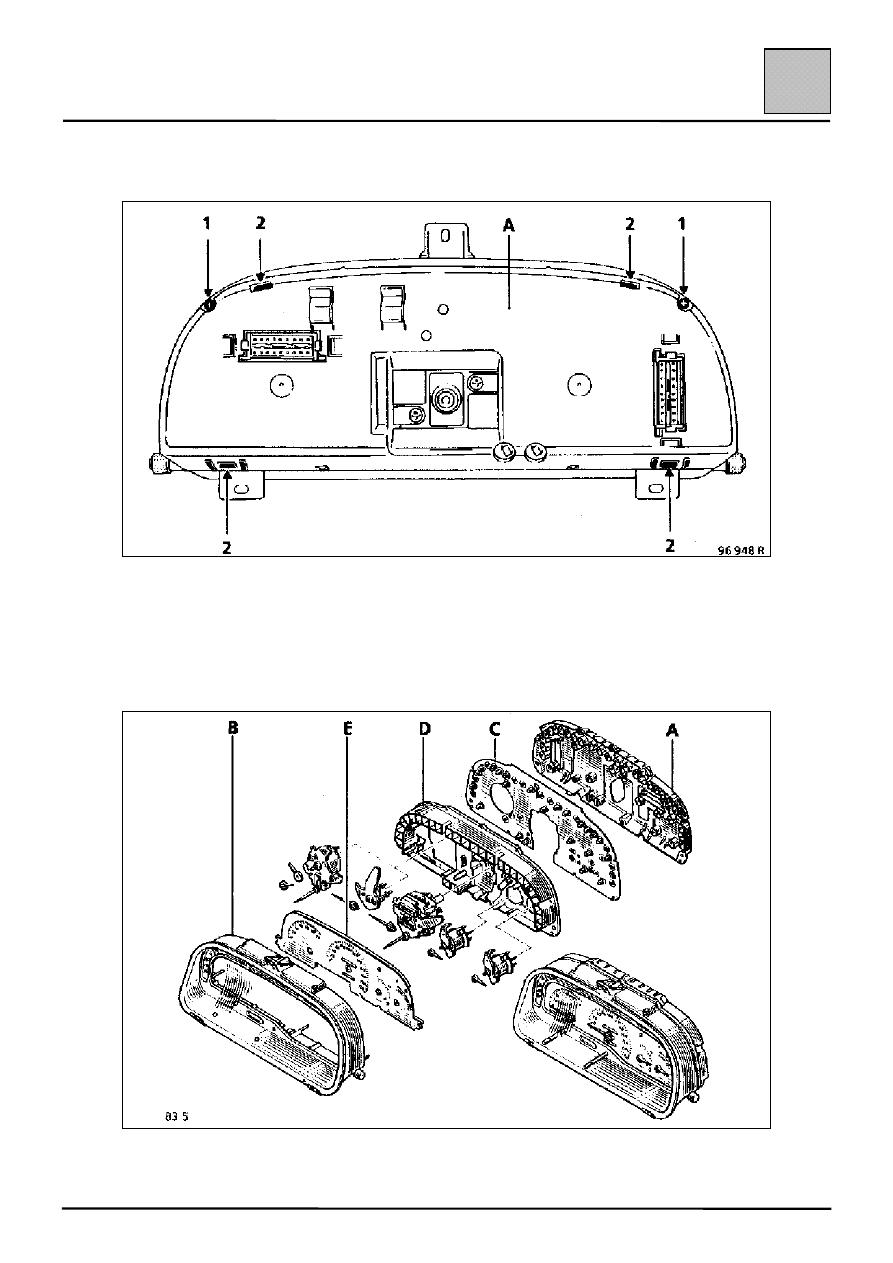

Удалите винты (1) в задней пластмассовой крышке (А) и, вставляя отвертку поочередно в
четыре прорези (2), отсоедините крышку.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-26

83

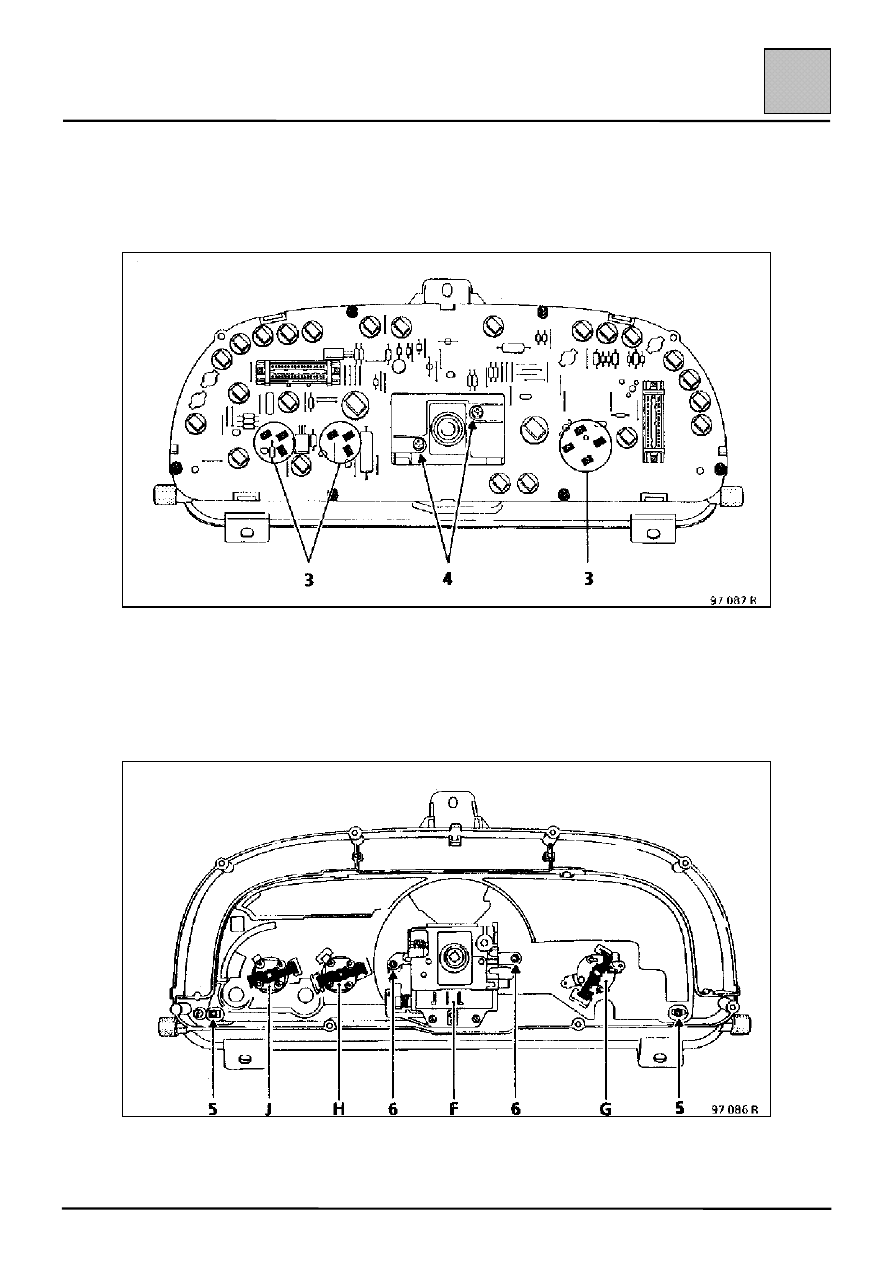

Удалите 6 крепежных винтов на печатной плате (С). Осторожно удалив штыревые
контакты (3) каждого указателя из соответствующих контактных зажимов, отделите
печатную плату от узла в сборе, включающего рамку (В), переднюю панель, на которой
располагаются указатели (Е), и пластмассовый корпус (D).

Удалите 2 крепежных винта (4) корпуса спидометра и отделите пластмассовый корпус (D)
от рамки в сборе (В) и передней панели со шкалами указателей (Е).

После этого удалите 2 крепежных винта (5) и отделите переднюю панель (Е) от рамки (В),
при этом сначала надо приподнять нижнюю часть панели.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Стандартный приборный щиток

83-27

83

За передней панелью с указателями располагаются следующие приборы:

– Спидометр (F),

– Тахометр (G),

– Указатель уровня топлива (Н),

– Указатель температуры охлаждающей жидкости/уровня масла (J).

Спидометр (F)

Перед тем, как отворачивать крепежные винты (6), снимите стрелку со шкалы.

Тахометр (G)

Перед тем, как снять скобу, удерживающую указатель, снимите стрелку указателя.

Указатель уровня топлива (Н)

Снятие и установка указателя уровня топлива осуществляется так же, как и тахометра.

ПРИМЕЧАНИЕ: При выключении зажигания стрелка указателя уровня топлива сохраняет свое положение.

Указатель температуры охлаждающей жидкости/уровня масла (J)

Снятие и установка указателя температуры охлаждающей жидкости/уровня масла осуществляется так же,
как и тахометра.

УСТАНОВКА

При установке приборного щитка в качестве основания следует использовать рамку (В), установка
осуществляется в следующем порядке:

– Установите переднюю панель с указателями (Е), включая 2 крепежных винта.

– Установите пластиковый корпус (D) и 2 крепежных винта спидометра.

– Установите печатную плату (С), включая 6 крепежных винтов.

– Установите заднюю крышку, включая 2 крепежных винта.
