ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81-2

81

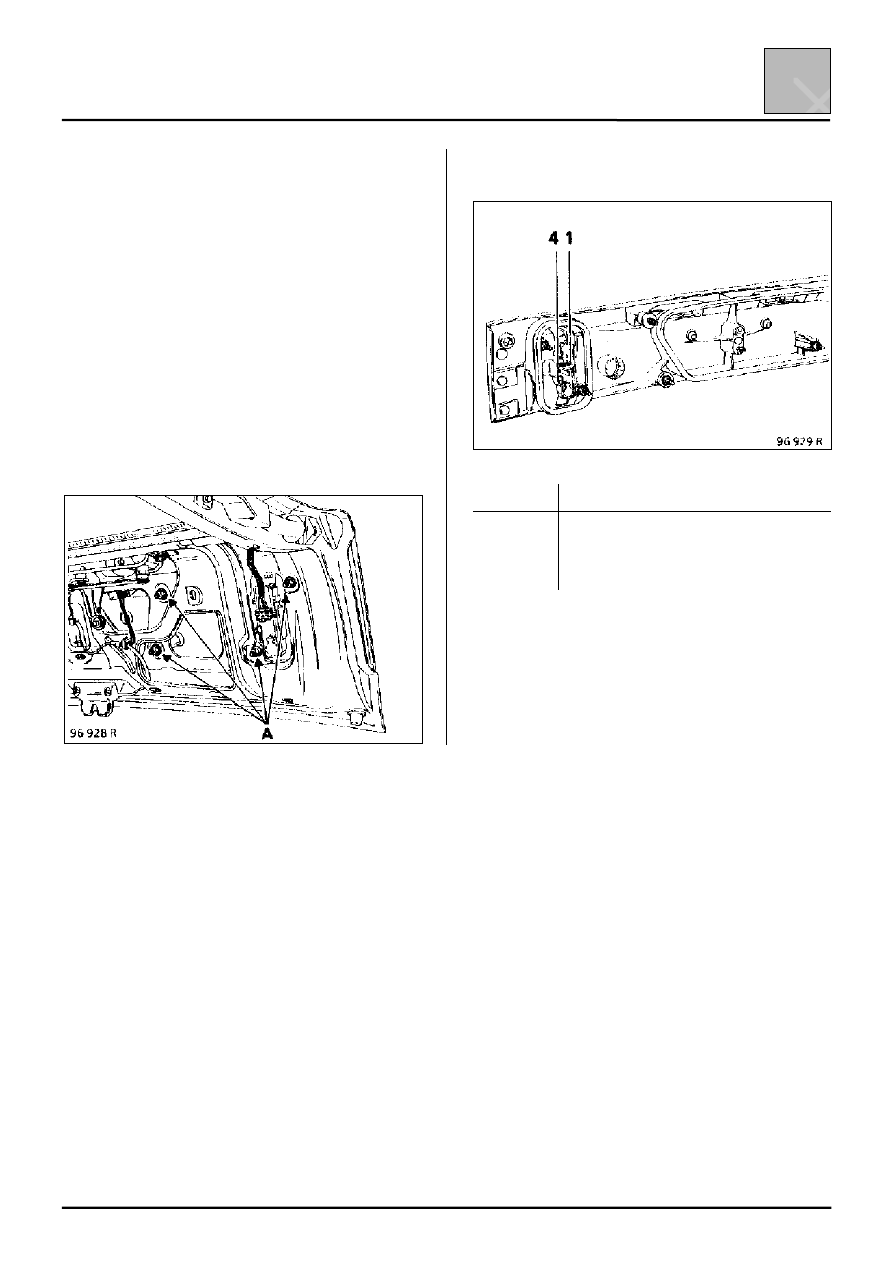

СНЯТИЕ-УСТАНОВКА ФОНАРЕЙ ДВЕРИ ЗАДКА

Снимите:
– Номерной знак и расположенную под ним

гайку.

– Обивку двери задка, удалив девять болтов

торкс.

Отсоедините разъемы фонарей.

Снимите два патрона ламп освещения номерного
знака.

Удалите восемь крепежных гаек (А) с панели
двери задка.

Освободите фиксатор и извлеките фонарь
наружу.

КОЛОДКА ФОНАРЯ ДВЕРИ ЗАДКА

Контакт

Назначение

1

Масса противотуманного фонаря

2

Масса фонаря заднего хода

3

Фонарь заднего хода

4

Противотуманный фонарь

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Плафоны освещения салона

81-3

81

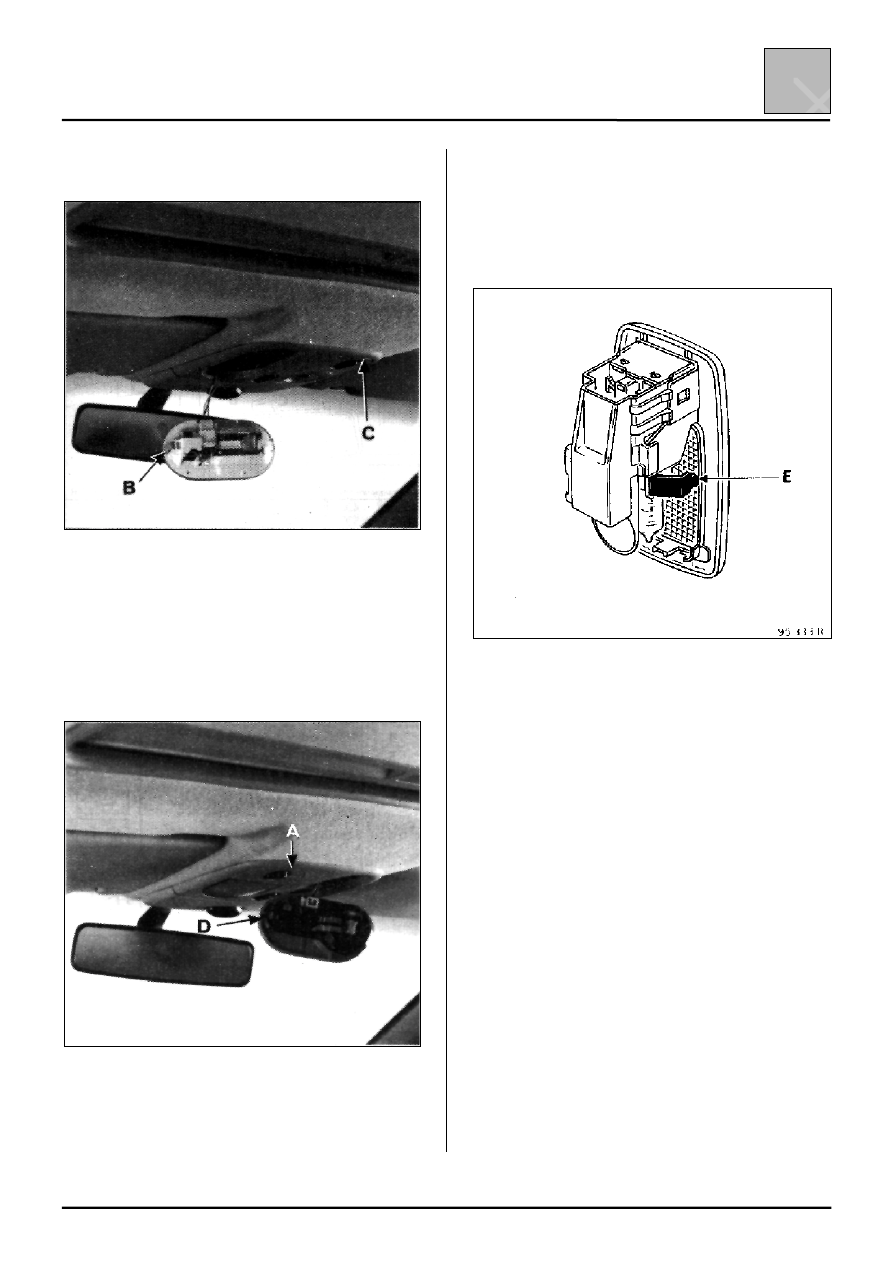

Центральный плафон

Снятие
Отсоедините держатель рассеивателя и
выключатель, вставив небольшую отвертку в
прорезь (А) и отжав лапку (В).

Фонарь направленного освещения

Снятие
Отсоедините держатель фонаря и выключатель,
вставив небольшую отвертку в прорезь (С) и
отжав (D).

Плафон освещения мест на заднем сиденьи

Снятие
Слегка оттяните корпус плафона от обивки и при
помощи небольшую отвертки нажмите на
лапку (Е).

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Плафоны освещения салона

81-4

81

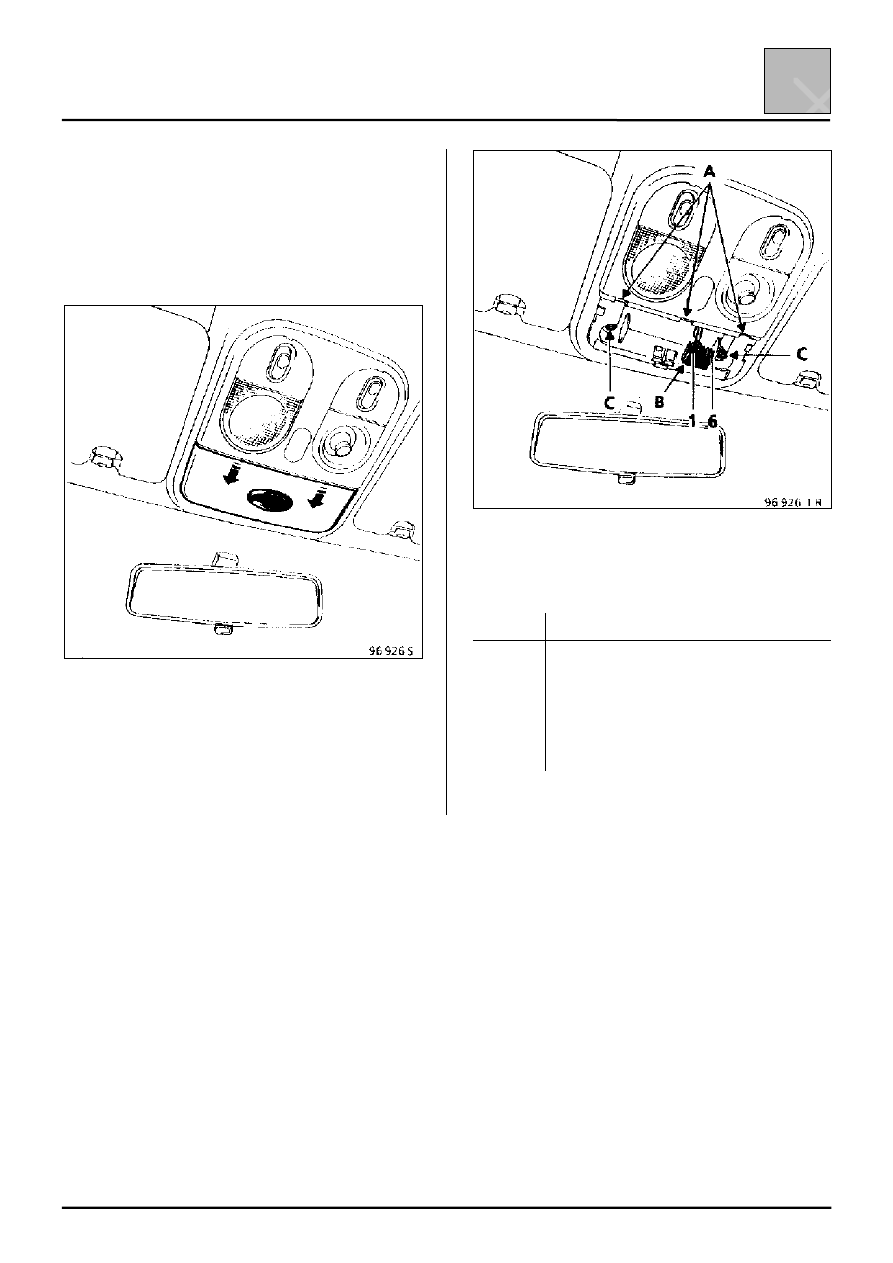

Консоль потолка

Снятие
Сместив вперед, отсоедините пластмассовую
крышку консоли потолка, удерживающую
ИК-приемник (для автомобилей с центральным
замком), чтобы освободить фиксаторы (А).

Отсоедините разъем (В), если это необходимо, и
снимите крышку.

Удалите два болта (С) и снимите консоль
потолка, сдвинув ее вперед.

Отсоедините все разъемы.

Разъем В
(модели в полной комплектации)

Контакт

Назначение

1

Сигнал ультразвукового датчика

2

Питание ультразвукового датчика

3

Масса

4

Выход ИК-приемника

5

Питание ИК-приемника

6

Световой индикатор состояния
охранной сигнализации

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Предохранители

81-5

81

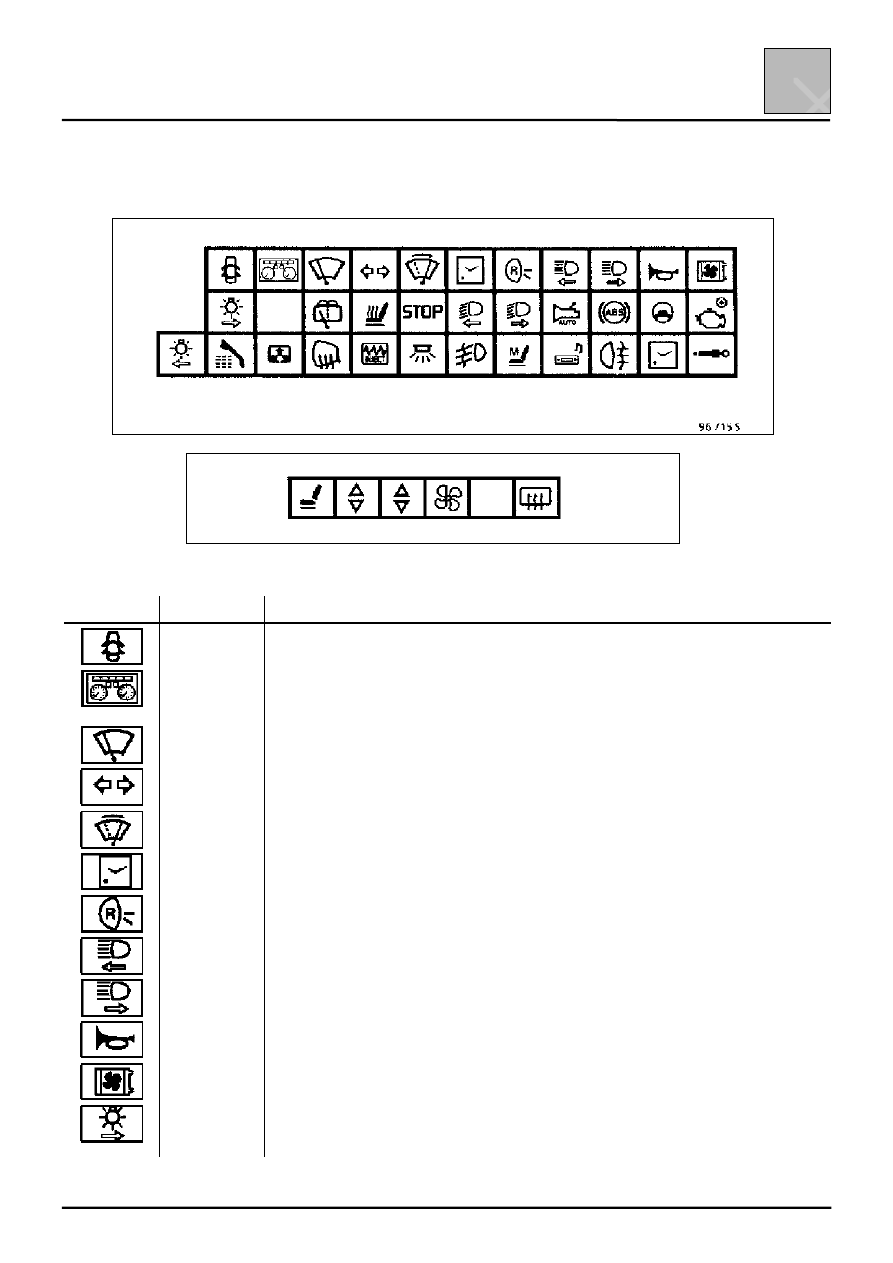

КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ В САЛОНЕ

Коробка с плавкими предохранителями расположена в пассажирском салоне со стороны водителя.

Цепи, защищаемые плавкими предохранителями (в зависимости от комплектации)

Символ

Сила тока, А Защищаемые цепи

25

Центральный замок

15

Приборный щиток/подушка безопасности/преднатяжители ремней
безопасности/декодер/охранная сигнализация/запоминающее устройство
положения сиденья водителя

25

Электродвигатели очистителя и омывателя ветрового стекла

15

Указатели поворотов/Аварийная сигнализация

25

Реверс электромагнитного торможения электродвигателя очистителя
ветрового стекла

10

Часы/запоминающие устройства электронных блоков и
радиоприемника/электропривод зеркал заднего вида/сирена сигнализации

10

Фонари заднего хода (для моделей с автоматической коробкой передач)

15

Дальний свет левой фары

15

Дальний свет правой фары

25

Звуковой сигнал

20

Электровентилятор системы охлаждения двигателя

10

Правый габаритный фонарь/зуммер-сигнализатор о невыключенном
освещении/подсветка щитка приборов/регулятор яркости подсветки щитка
приборов/реле переключения «день–ночь»/блок контроля исправности ламп
