Renault Laguna I. Руководство - часть 217
ФАРЫ ГОЛОВНОГО ОСВЕЩЕНИЯ
Дистанционный корректор света фар
80-6
80

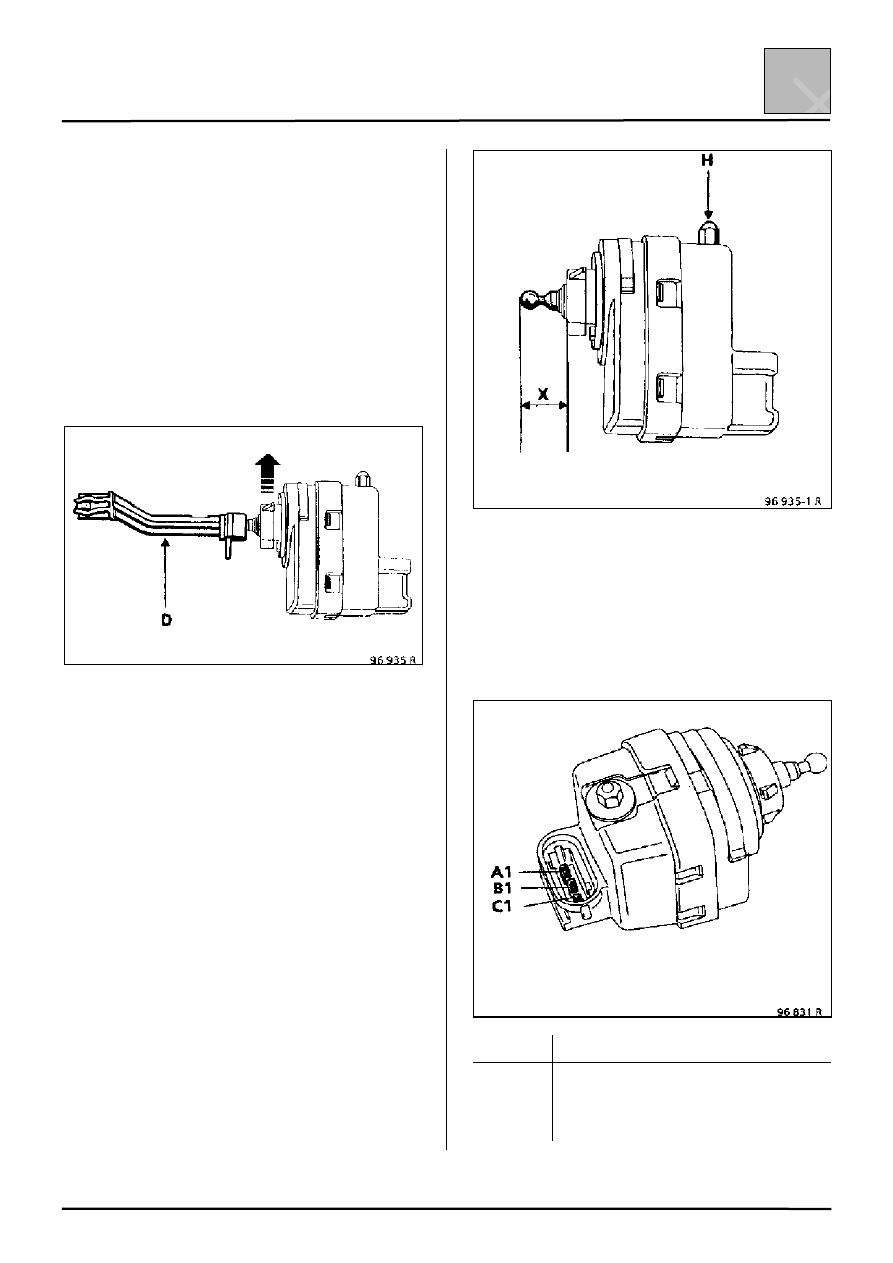

СНЯТИЕ – УСТАНОВКА ИСПОЛНИТЕЛЬНОГО
МЕХАНИЗМА КОРРЕКТОРА
Снятие:
Снимите блок-фару, как указано выше.
Поверните исполнительный механизм на 1/8
оборота.
Отсоедините шаровой шарнир исполнительного
механизма от блок-фары, приподняв корпус
исполнительного механизма вверх, при этом
шаровой шарнир выйдет из тяги, соединяющей
исполнительный механизм и параболический
отражатель.
Установка производится с учетом
следующего.
Исполнительные механизмы дистанционного
корректора света фар поставляются
отрегулированными на размер Х = 17,5 мм.
На моделях, укомплектованных фарами марки
«VALEO», исполнительный механизм может быть
установлен непосредственно на фару.
На моделях, укомплектованных фарами марки
«HELLA», размер Х должен быть увеличен до
23,5 мм с тем, чтобы исполнительный механизм
можно было установить на фару.
В этом случае выполните следующие операции:
– Подсоедините разъем исполнительного
механизма к проводке автомобиля, не
подсоединяя его к фаре.
– Установите регулятор (на приборной панели) в
положение 4, чтобы тяга выступала как можно
дальше.
– При помощи винта (Н) отрегулируйте
расстояние Х=23,5 мм.
Затем установите исполнительный механизм на
блок-фару.
Установите исполнительный механизм на
параболический отражатель до фиксации и
поверните его на 1/8 оборота.
Установите блок-фару и отрегулируйте ее свет,
как описано выше.
Колодка исполнительного механизма
Контакт
Назначение
А1
Масса
В1
Регулировка света фар
С1
Сигнал включения ближнего света
фары
