Renault Laguna I. Руководство - часть 215

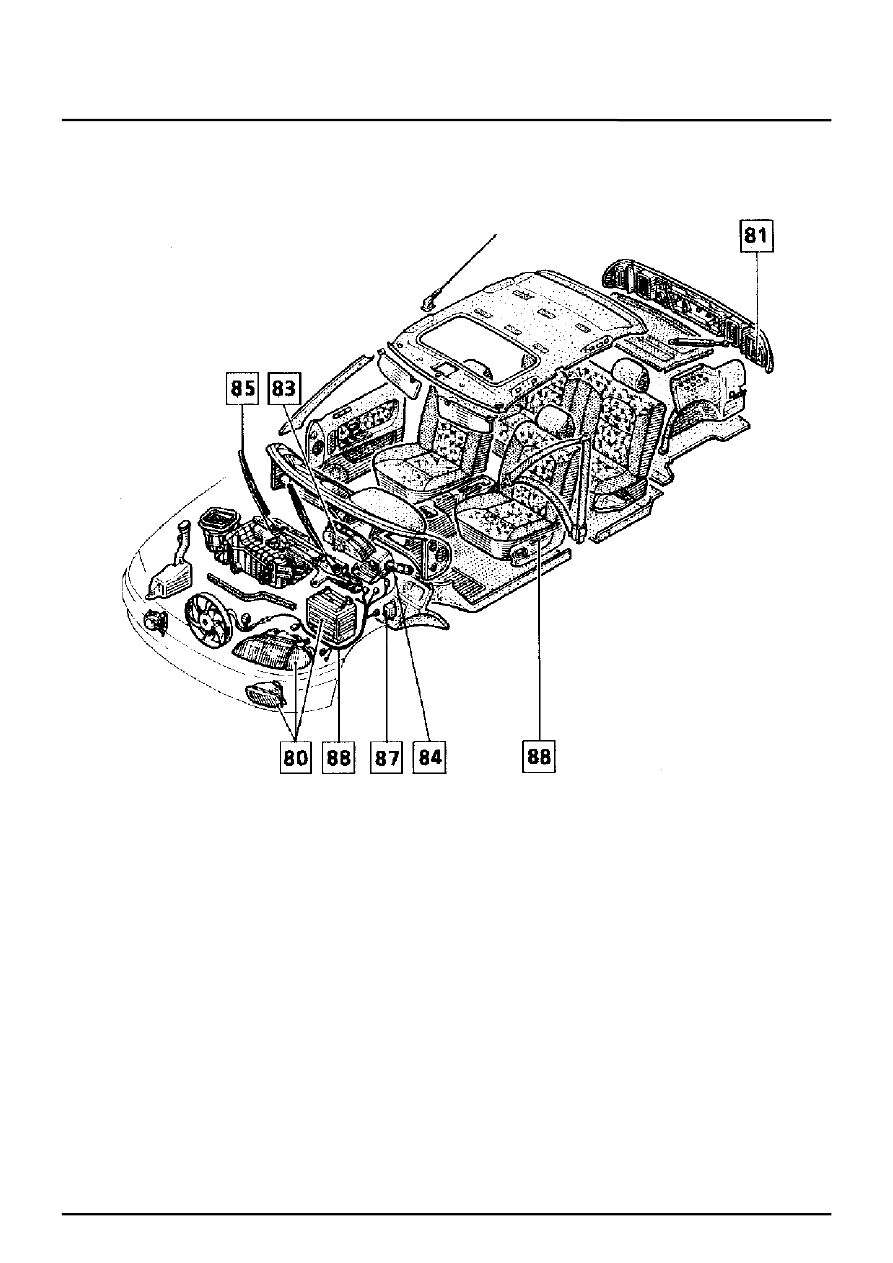

СХЕМА – ИЛЛЮСТРАЦИЯ К ОГЛАВЛЕНИЮ

Электрооборудование

Оглавление

Страницы

АККУМУЛЯТОРНАЯ БАТАРЕЯ –

ФАРЫ

Аккумуляторная батарея

Обслуживание и эксплуатация

80-1

Фары головного освещения

Блок-фары

80-3

Диагностический корректор света фар 80-5

Указатели поворотов

80-7

Противотуманные фары

80-8

ПРИБОРЫ ЗАДНЕГО И

ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Задние фонари

81-1

Плафоны освещения салона

81-3

Предохранители

81-5

ПРОТИВОУГОННАЯ СИСТЕМА

Охранная сигнализация

82-1

Система электронной противоугонной

блокировки запуска двигателя

82-17

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ

ПРИБОРЫ

Приборная панель

83-1

Стандартный приборный щиток

83-12

Стандартный приборный щиток с

цифровым одометром

83-30

Стандартный приборный щиток

с бортовым компьютером

83-38

Датчик уровня топлива

83-90

Датчики температуры и уровня масла83-93

Датчик температуры

охлаждающей жидкости

83-94

Речевой синтезатор

83-96

Поиск неисправностей

с помощью переносного диагностического

прибора XR25

83-106

Круиз-контроль

83-119

Зуммер-сигнализатор превышения

заданной скорости движения

83-130

Страницы

ОРГАНЫ УПРАВЛЕНИЯ –

СИГНАЛИЗАЦИЯ

Переключатель стеклоочистителя

84-1

Подрулевой переключатель

света фар

84-3

Основание переключателей

84-5

Поворотный выключатель

84-6

Замок зажигания

84-7

Выключатели на панели управления

отопителем

84-8

Выключатели, расположенные

на дверях

84-9

Подрулевые переключатели

84-15

Выключатели, расположенные

на консоли потолка

84-16

Выключатели, расположенные

на центральной консоли

84-17

Выключатели, расположенные

на приборной панели

84-18

Выключатели, расположенные

на сиденьях

84-20

Концевой выключатель двери

84-21

Прикуриватель

84-22

Реостат освещения приборов

84-23

Часы

84-24

СТЕКЛООЧИСТИТЕЛИ

Стеклоочиститель ветрового стекла

85-1

Стеклоочиститель заднего стекла

85-3

Электрический насос

стеклоомывателей

85-4

ДОПОЛНИТЕЛЬНОЕ

ЭЛЕКТРООБОРУДОВАНИЕ

Коммутационный блок салона

87-1

Реле-прерыватель стеклоочистителя 87-6

Реле-прерыватель указателей

поворота и аварийной сигнализации 87-7

Зуммер оставленного невыключенным

освещения

87-8

Зуммер-сигнализатор превышения

заданной скорости движения

87-8

Реле переключения освещения

«день/ночь»

87-9

Реле системы безопасности детей

87-9

Реле импульсного режима работы

стеклоподъемника

87-10

Декодер

87-11

Стеклоподъемники –

Автоматический люк крыши

87-12

80

81

82

83

84

85

87

8

Оглавление (продолжение)

Страницы

ЭЛЕКТРОПРОВОДКА

Электрический обогреватель
ветрового стекла

88-1

Электрический обогреватель
заднего стекла

88-10

Наружные зеркала заднего вида

88-12

Обогреватели сидений

88-14

Система дистанционного управления
на инфракрасных лучах

88-16

Система запоминания положения
сиденья водителя

88-18

Подушка безопасности и
преднатяжители ремней
безопасности

88-55

88

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Обслуживание и эксплуатация

80-1

80

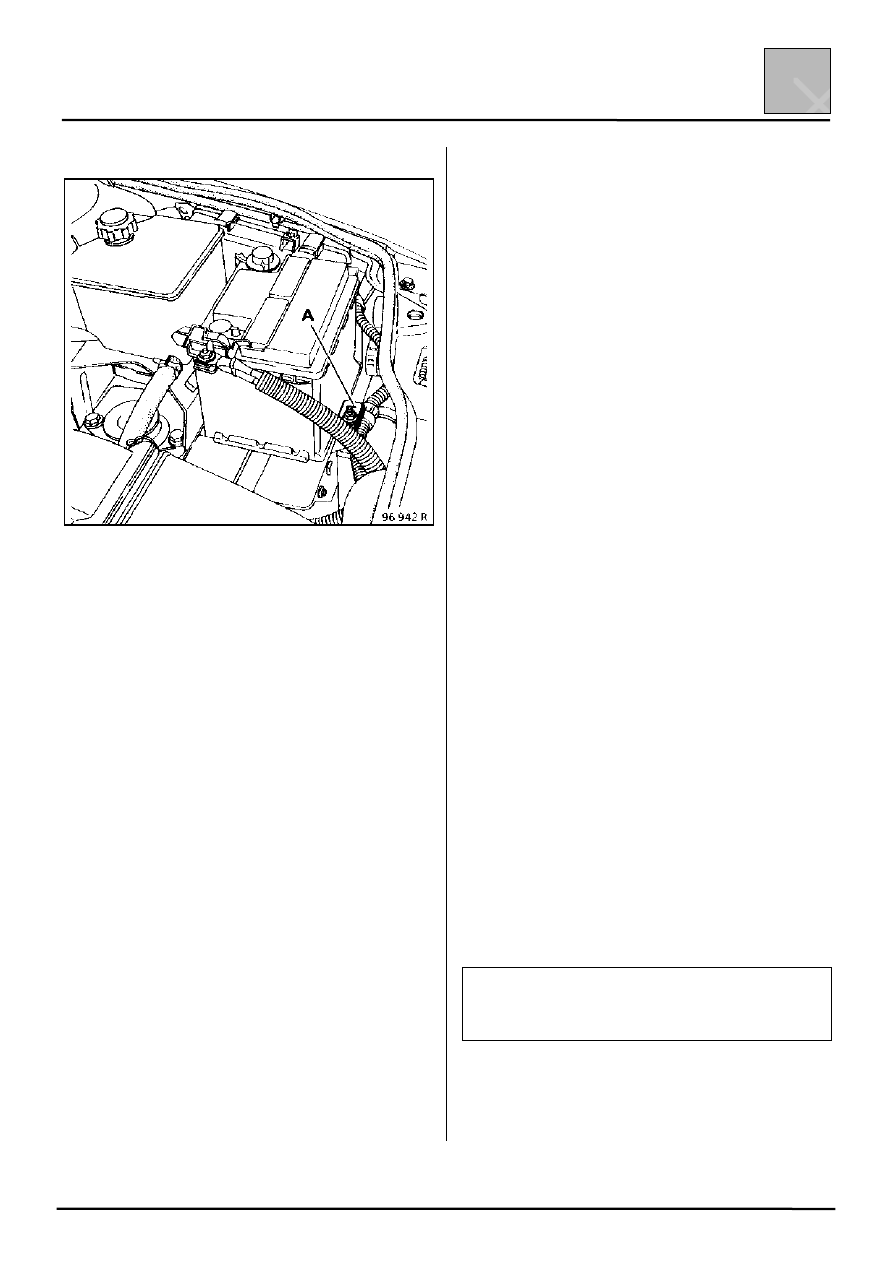

УСТАНОВКА АККУМУЛЯТОРНОЙ БАТАРЕИ

Прежде чем присоединить зажимы проводов,

смажьте специальной смазкой выводы

аккумуляторной батареи.

Момент затяжки гайки крепления аккумуляторной

батареи (А): 1 даН м.

А – ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

Убедитесь в том, что:

! на корпусе и крышке аккумуляторной батареи

отсутствуют трещины и следы повреждений,

! верхняя часть аккумуляторной батареи чистая,

! выводы аккумуляторной батареи исправны.

Обратите особое внимание на то, чтобы:

! на выводах аккумуляторной батареи и зажимах

проводов не было следов сульфатации,

! при необходимости выводы аккумуляторной

батареи и зажимы проводов следует зачистить

и нанести тонкий слой смазки,

! гайки зажимов проводов были плотно затянуты.

В противном случае нарушается контакт между

клеммами и выводами, что может затруднить

запуск двигателя, а также нарушить работу

системы зарядки, кроме того, при плохом

контакте происходит искрообразование, что

может привести к взрыву аккумуляторной

батареи,

! уровень электролита в аккумуляторной батарее

соответствовал номинальному уровню.

Аккумуляторная батарея со съемными пробками:

! вручную или при помощи специального

приспособления (жесткого штапеля) снимите

крышку аккумуляторной батареи,

! убедитесь в том, что уровень электролита во

всех банках аккумуляторной батареи находится

значительно выше пластин,

! при необходимости долейте в аккумуляторную

батарею дистиллированную воду.

Примечание: Некоторые типы аккумулятор-

ных батарей имеют полупрозрачный корпус,

что дает возможность контролировать

уровень электролита.

Ни в коем случае не доливайте в

аккумуляторную батарею электролит или

другие жидкости.

В – МЕРЫ ПРЕДОСТОРОЖНОСТИ

Следует помнить о том, что аккумуляторная

батарея:

! заполнена серной кислотой, которая является

опасным веществом,

! при зарядке выделяет кислород и водород.

Смесь этих двух газов взрывоопасна.

1) МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С

СЕРНОЙ КИСЛОТОЙ

Раствор серной кислоты (электролит) является

высокотоксичным веществом, вызывающим также

сильную коррозию. Серная кислота вызывает

ожоги на коже человека, а также повреждает

одежду, бетон и вызывает коррозию большинства

металлов.

Поэтому при обслуживании аккумуляторной

батареи необходимо соблюдать следующие меры

предосторожности:

! пользоваться защитными очками,

! надевать кислотостойкие перчатки и

спецодежду.

При попадании серной кислоты, пораженные

участки следует промыть большим количест-

вом воды. При попадании серной кислоты в

глаза немедленно обратиться к врачу.
