СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Электрическое управление

62-144

62

данных датчиком температуры воздуха в

салоне.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Электрическое управление

62-145

62

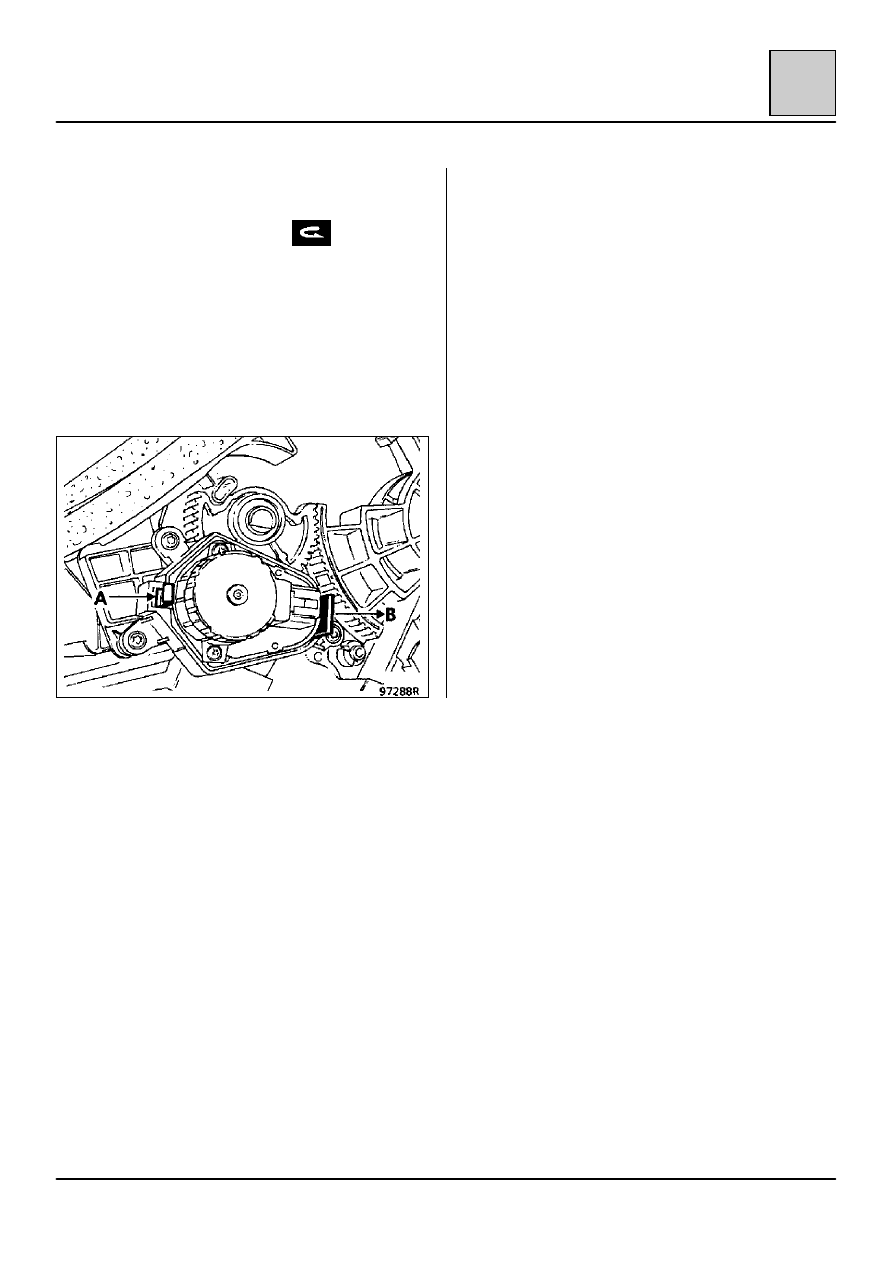

ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА ЗАСЛОНКИ
РЕЦИРКУЛЯЦИИ ВОЗДУХА (475)

Привод заслонки рециркуляции

предназначен для установки в нужное положение
воздухоприемной заслонки на входе наружного
воздуха в зависимости от положения кнопки
управления приводом заслонки рециркуляции
воздуха или в зависимости от требований,
определенных системой регулирования.

Заслонка управляется шаговым
электродвигателем, доступ к которому
открывается после снятия перчаточного ящика.

СНЯТИЕ

ВАЖНОЕ ЗАМЕЧАНИЕ: отсоедините
аккумуляторную батарею, это очень важно для
осуществления дальнейших действий.

Затем:
– нажмите на язычок фиксатора (А),
– потяните другой язычок (В) в направлении,

указанном стрелкой, и снимите
электродвигатель с его кронштейна.

УСТАНОВКА

Строго соблюдайте следующие указания:

– При установке убедитесь в том, что

электродвигатель точно встал в положение
зацепления шестеренок,

– Не требуется никакой регулировки;

поскольку аккумуляторная батарея была
отсоединена, то электродвигатель сам
перейдет в начальное положение после ее
подключения и начала работы системы.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Электрическое управление

62-146

62

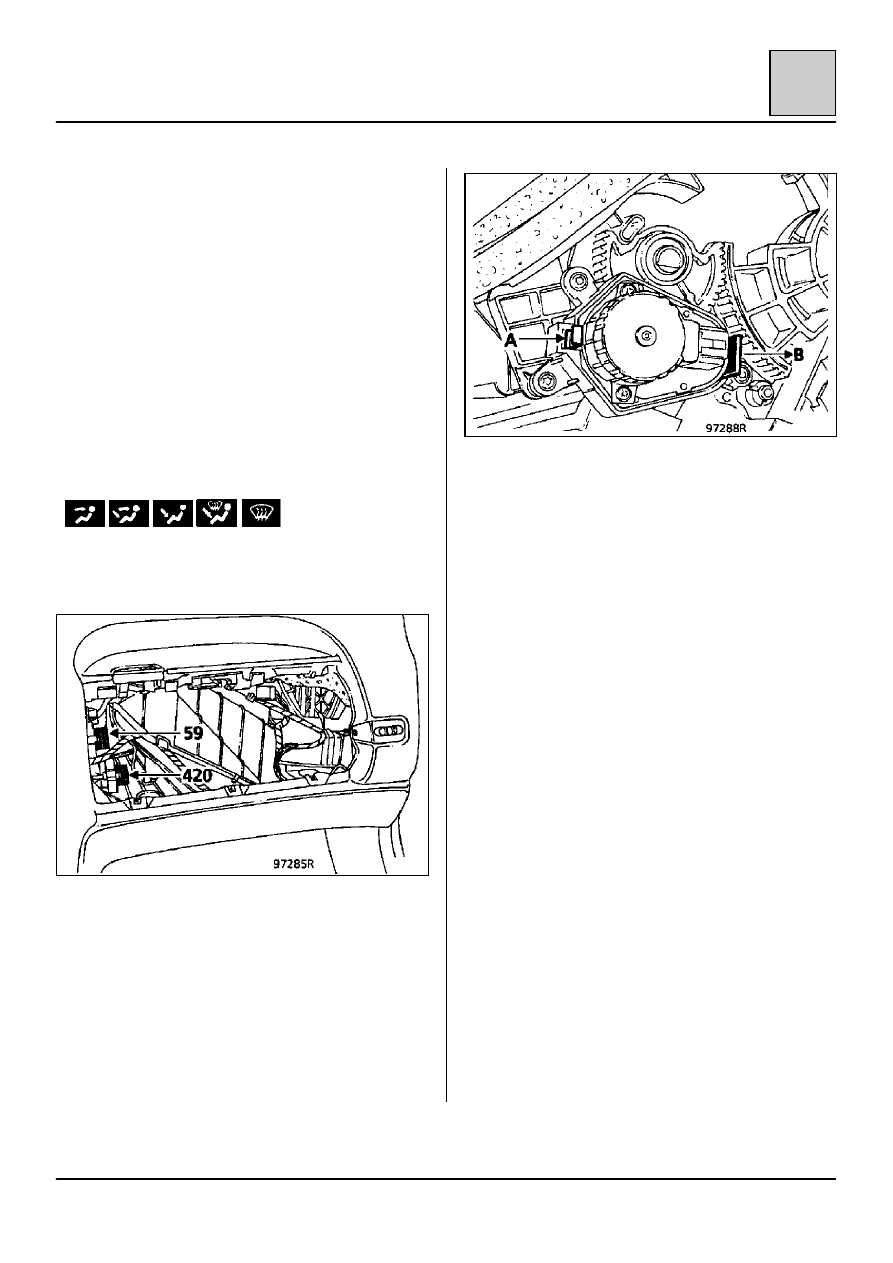

ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА
ВОЗДУХОСМЕСИТЕЛЬНОЙ ЗАСЛОНКИ (420)
И ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНОЙ
ЗАСЛОНКИ (59)

Электродвигатель привода
воздухосмесительной заслонки предназначен
для установки в нужное положение
воздухосмесительной заслонки в зависимости от
требований, определенных системой
регулирования.
Электродвигатель привода
воздухораспределительной заслонки
предназначен для установки в нужное положение
обеих воздухораспределительных заслонок в
зависимости от положения следующих кнопок
ручного управления.









Оба этих электродвигателя шаговые, и доступ к
ним открывается после снятия перчаточного
ящика.

СНЯТИЕ

ВАЖНОЕ ЗАМЕЧАНИЕ: отсоедините
аккумуляторную батарею, это очень важно для
осуществления дальнейших действий.

Затем:
– нажмите на язычок фиксатора (А),
– потяните другой язычок (В) в направлении,

указанном стрелкой, и снимите
электродвигатель с его кронштейна.

УСТАНОВКА

Строго соблюдайте следующие указания:

– При установке убедитесь в том, что

электродвигатель точно встал в положение
зацепления шестеренок,

– Не требуется никакой регулировки;

поскольку аккумуляторная батарея была
отсоединена, то электродвигатель сам
перейдет в начальное положение после ее
подключения и начала работы системы.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Электрическое управление

62-147

62

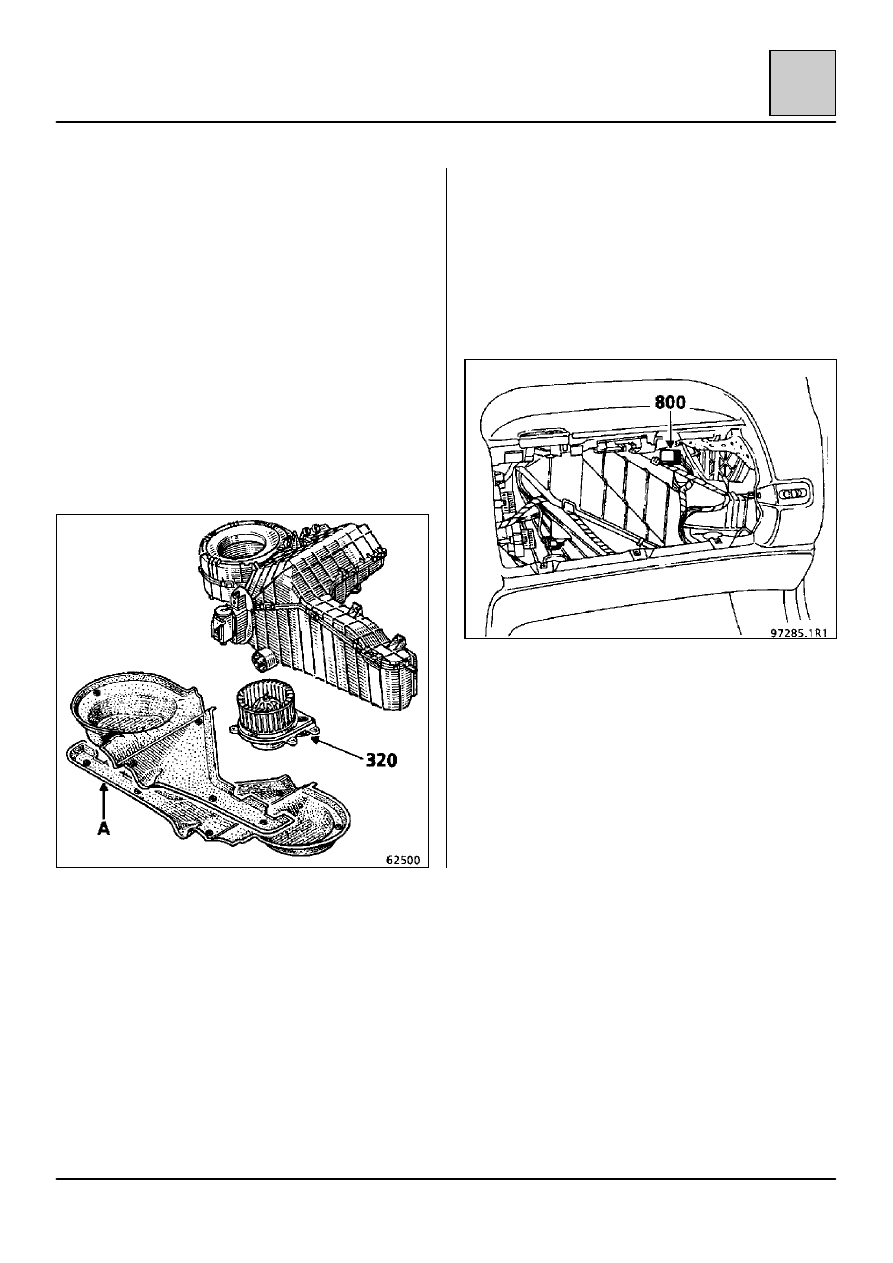

ЭЛЕКТРОВЕНТИЛЯТОР (320)

Это шаговый электродвигатель с электронным
управлением.

Скорость вращения электровентилятора
регулируется в зависимости от частоты, которая
передается ему компьютером панели управления.

ЗАМЕНА

Отсоедините аккумуляторную батарею.

Частично отведите шумопоглотитель (А), чтобы
получить доступ к электровентилятору.

Снимите:
– четыре винта крепления электровентилятора,
– электровентилятор.

РЕЛЕ УПРАВЛЕНИЯ ЭЛЕКТРОВЕНТИЛЯТОРОМ
(800)

Сразу после включения зажигания и в любом
положении кроме STOP реле включает
электронное управление блока
модуль/электровентилятор.

Доступ к реле открывается только после снятия
перчаточного ящика.
