СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Электрическое управление

62-148

62

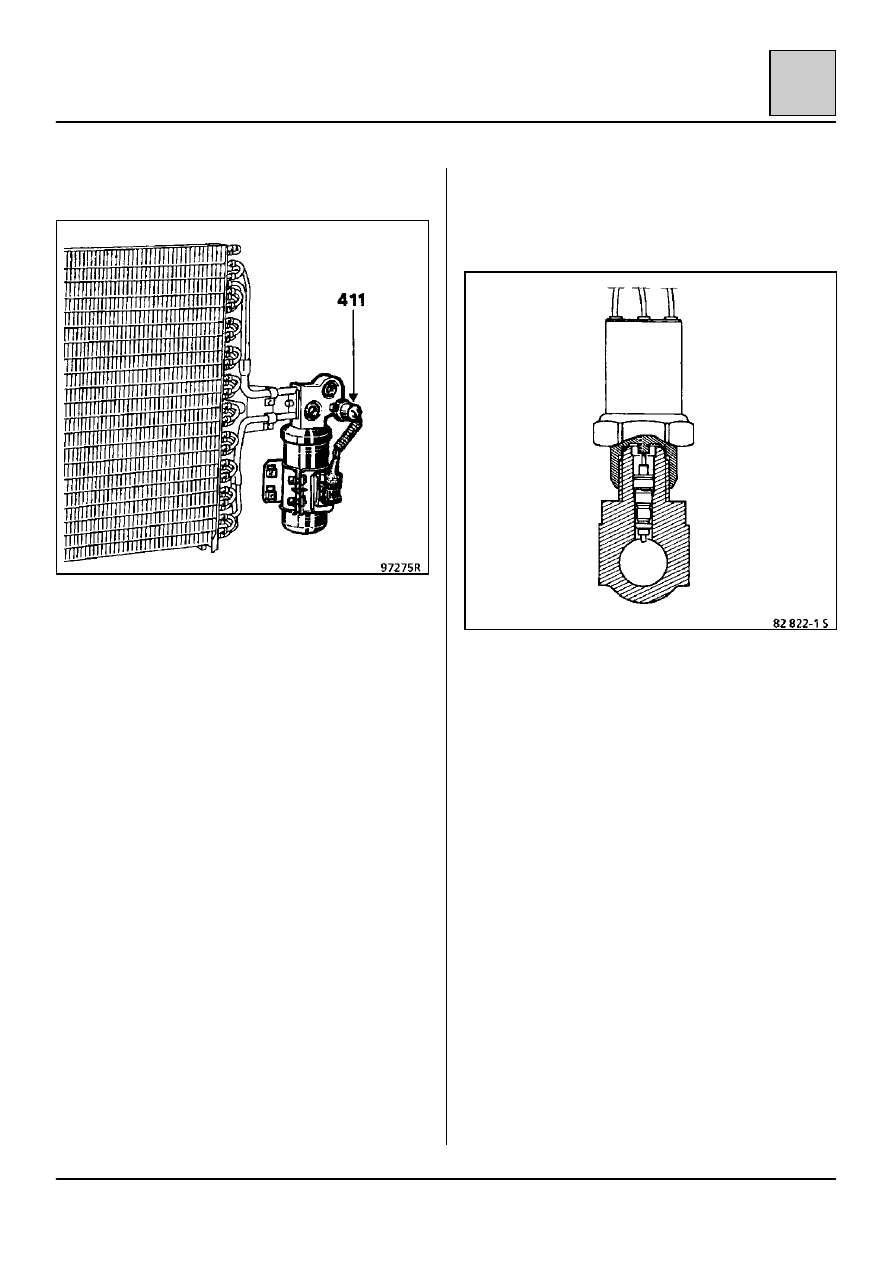

ТРЕХФУНКЦИОНАЛЬНОЕ РЕЛЕ ДАВЛЕНИЯ
(411)

Выполняет три функции:

Отключение компрессора при низком
давлении

Отключает компрессор, как только давление в
контуре высокого давления падает ниже
2 бар

rrrr 0,25.

Включает цепь при давлении 2,15 бар

rrrr 0,35.

Отключение компрессора при высоком
давлении

Отключает компрессор, как только давление в
контуре высокого давления достигает давления

27 бар

Включает цепь при давлении 21 бар

rrrr 2.

Управление электровентиляторами

Управляет работой электровентиляторов
охлаждения двигателя на форсированных
режимах, когда давление превышает 19 бар

rrrr

1,5.

Перестает действовать, когда давление в контуре
падает ниже 14 бар

rrrr 1,5.

Снятие реле давления возможно без удаления
хладагента из его контура.

Автоматический клапан изолирует контур от
внешней среды при снятии реле.

+2
–3

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Электрическое управление

62-149

62

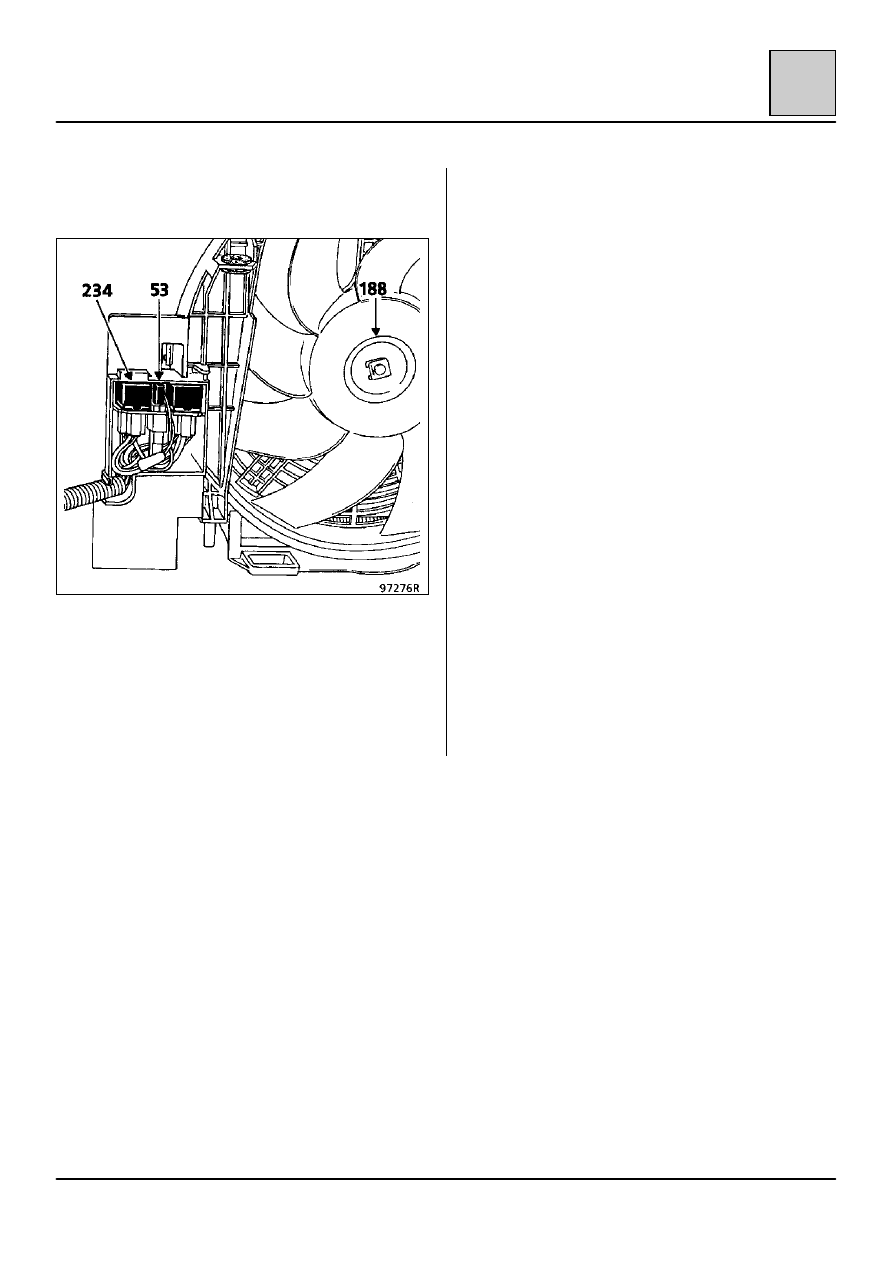

РЕЛЕ (234) УПРАВЛЕНИЯ
ЭЛЕКТРОВЕНТИЛЯТОРАМИ ОХЛАЖДЕНИЯ
(188) И ДИОДЫ (53)

Три реле (234) и два диода (53) встроены в
кронштейн электровентиляторов.

ФУНКЦИОНИРОВАНИЕ

1-я скорость (6 вольт)
При включении кондиционера, если соблюдаются
условия работы (см. главу Принцип работы,
с. 62-15 и 62-16), компьютер панели управления
дает команду на подачу +12 вольт (черный 14-
канальный разъем, канал В7) на канал 1 реле
(234) (С).

С этого момента напряжение подается на
компрессор, а так же электровентиляторы (188),
которые через задействованное реле (234) (С)
включаются последовательно (получая по
6 вольт) при неработающих реле (234) (А) и (В) и
вращаются, следовательно, со скорость вдвое
меньше максимальной.

2-я скорость (12 вольт)

При появлении избыточного давления в контуре
циркуляции хладагента включается
трехфункциональное реле давления, замыкая
каналы (В1) и (В2).

На катушки реле (234) (А) и (В) подается
напряжение +12 вольт через канал 1.

Теперь эти два реле находятся в рабочем
состоянии. Электровентиляторы запитываются
параллельно (получая по 12 вольт) и,
следовательно, вращаются с полной скоростью
до отключения трехфункционального реле
давления.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Электрическое управление

62-150

62

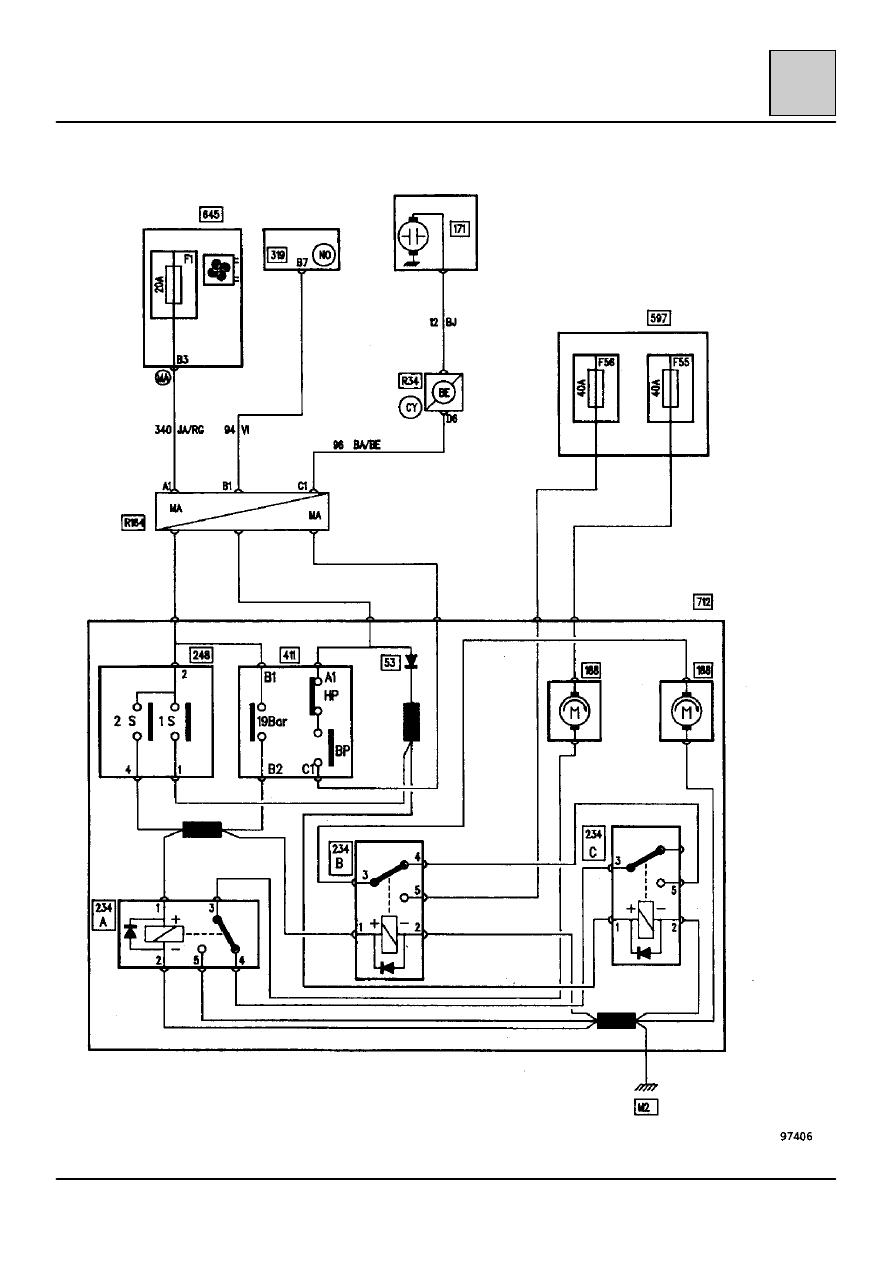

ЭЛЕКТРИЧЕСКАЯ СХЕМА: ЭЛЕКТРОВЕНТИЛЯТОРЫ ОХЛАЖДЕНИЯ

Электрооборудование

АККУМУЛЯТОРНАЯ БАТАРЕЯ – ПЕРЕДНИЕ
ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ

ЗАДНИЕ ФОНАРИ И ВНУТРЕННЕЕ ОСВЕЩЕНИЕ

ПРОТИВОУГОННАЯ СИСТЕМА

ПРИБОРНЫЙ ЩИТОК

ОРГАНЫ УПРАВЛЕНИЯ – СИГНАЛИЗАЦИЯ

СТЕКЛООЧИСТИТЕЛИ

ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

ЭЛЕКТРОПРОВОДКА

B56B – B56C – B56E
