ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Предохранители

81-6

81

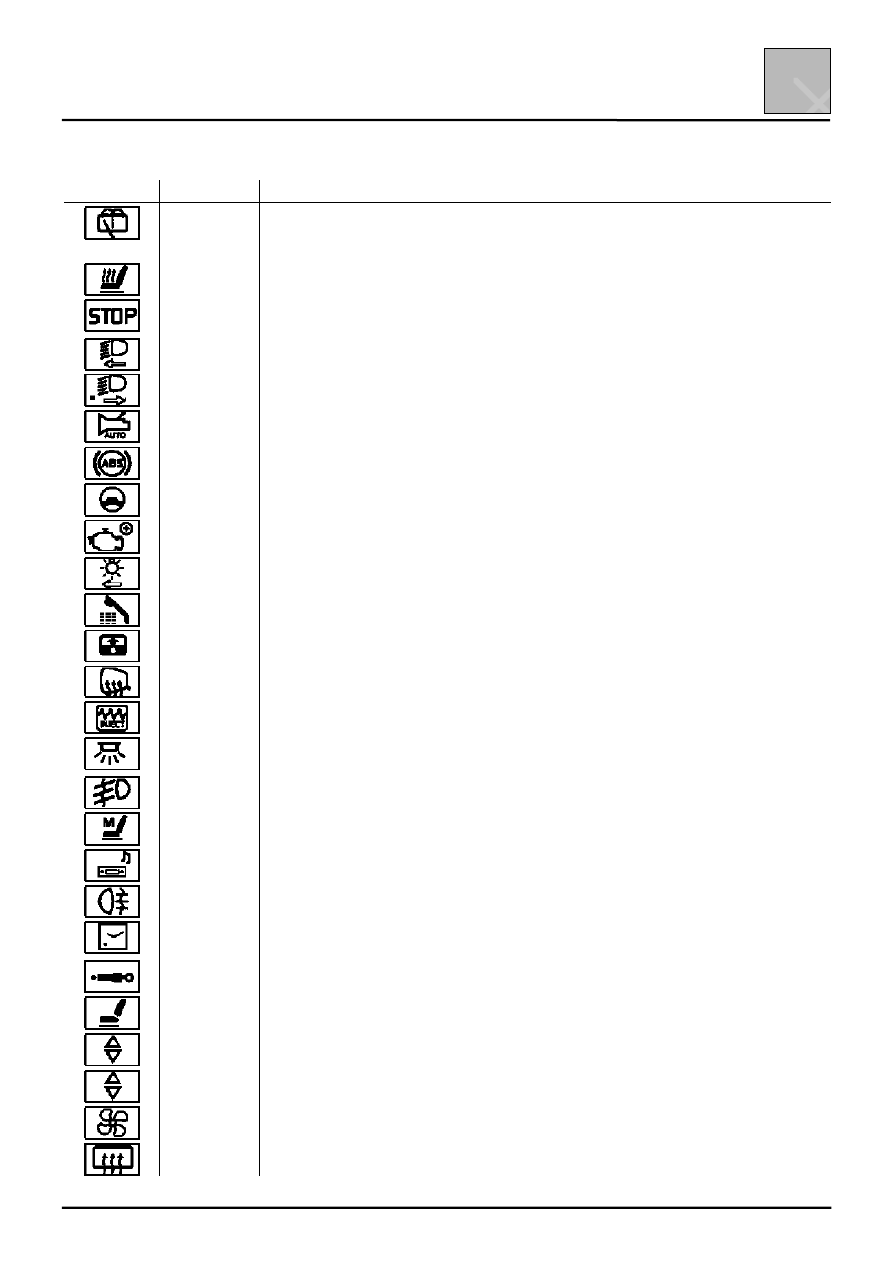

Цепи, защищаемые плавкими предохранителями (в зависимости от комплектации) (продолжение)

Символ

Сила тока, А Защищаемые цепи

20

Электродвигатель очистителя заднего стекла/обогреватель заднего стекла/
электрический обогреватель ветрового стекла/фонари заднего хода/зуммер-
сигнализатор о невыключенном освещении/органы управления отопителем

20

Обогреватели сидений

15

Стоп-сигналы/круиз-контроль/реле-прерыватель указателей поворота и
аварийной сигнализации/блок контроля исправности ламп

15

Ближний свет левой фары

"дистанционный корректор света фар

15

Ближний свет правой фары

5

Автоматическая коробка передач

5

АБС

5

Адаптивный гидроусилитель рулевого управления

30

«+» после замка зажигания

10

Левый задний габаритный огонь/освещение/блок контроля исправности ламп

5

Мобильный телефон

30

Электродвигатель привода люка крыши

10

Электрообогрев боковых зеркал заднего вида

2

Система впрыска

15

Плафоны освещения салона и багажника/выключатель системы безопасности
детей/охранная сигнализация

25

Противотуманные фары

25

Запоминающее устройство положения сиденья водителя

20

Радиоприемник/органы управления отопителем/прикуриватель

10

Задний противотуманный фонарь

10

Подсветка часов и табло/охранная сигнализация/запоминающее устройство
положения сиденья водителя

15

Амортизаторы переменной жесткости

40

Электропривод сиденья пассажира

40

Электрический стеклоподъемник двери пассажира

40

Электрический стеклоподъемник двери водителя

50

Система кондиционирования воздуха

40

Обогреватель заднего стекла

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО ОСВЕЩЕНИЯ

Предохранители

81-7

81

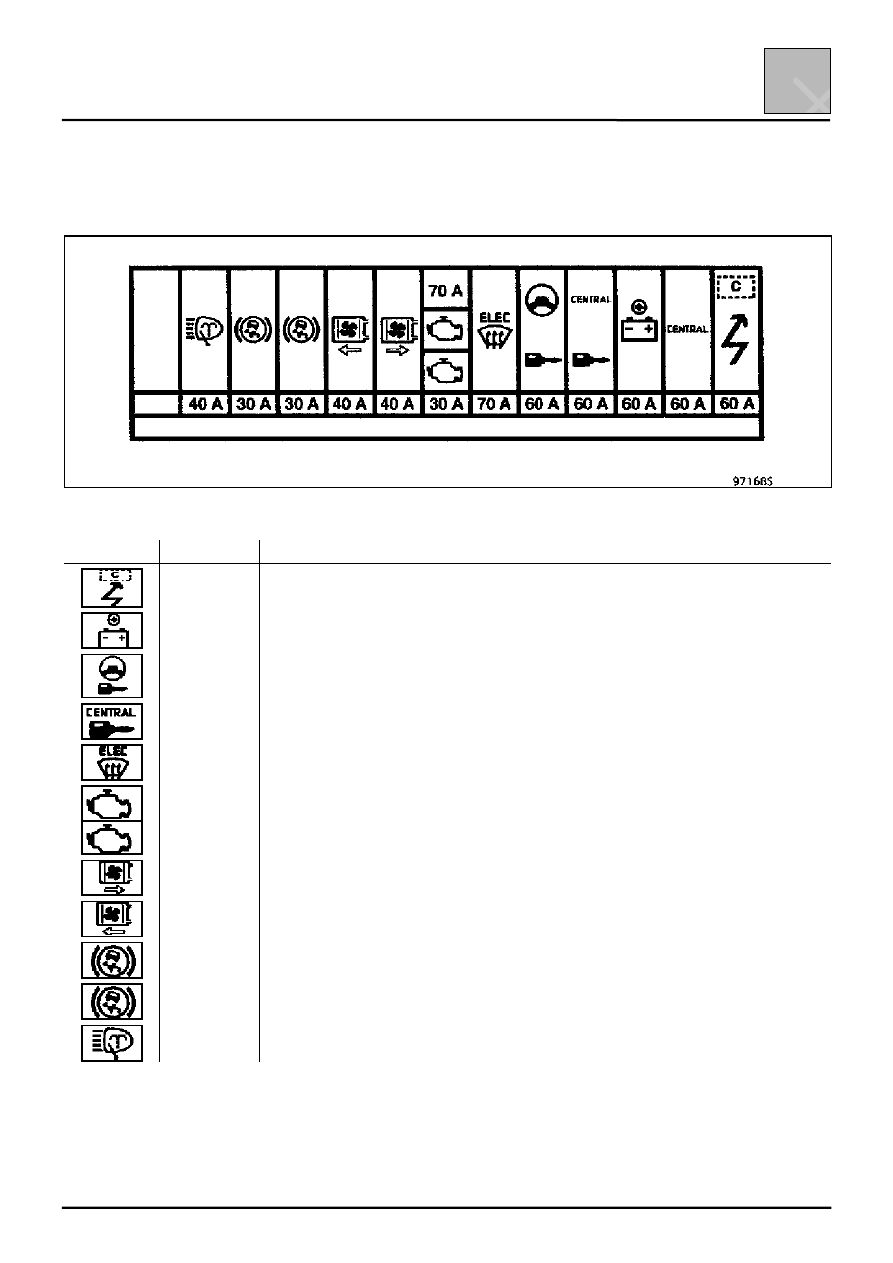

КОРОБКА С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ В МОТОРНОМ ОТСЕКЕ

Коробка с плавкими предохранителями расположена в моторном отсеке, в левой части коммутационного
блока.

Цепи, защищаемые плавкими предохранителями (в зависимости от комплектации)

Символ

Сила тока, А Защищаемые цепи

60

Отключение потребителей электроэнергии

60

«+» аккумуляторной батареи, салон

60

«+» до замка зажигания с противоугонной системой

60

Реле после замка зажигания

70

Реле включения электрообогревателя ветрового стекла

30/70

Система впрыска (30А). Предпусковой подогрев дизельного двигателя (70 А)

40

Электровентилятор системы охлаждения двигателя правый

40

Электровентилятор системы охлаждения двигателя левый

30

АБС

30

АБС

40

Электродвигатель омывателя фар

ПРОТИВОУГОННАЯ СИСТЕМА

Охранная сигнализация

82-1

82

ОПИСАНИЕ
Система охранной сигнализации включает в себя:
– электронный модуль,
– модуль регистрации изменения объема

(ультразвуковой) со световым индикатором
состояния охранной сигнализации,

– сирену с автономным питанием и замком под

ключ для включения и выключения сирены,

– замок включения сигнализации,
– приемник-декодер, который получает

инфракрасный сигнал от пульта
дистанционного управления (ПДУ) при
включении или отключении сигнализации.

РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ

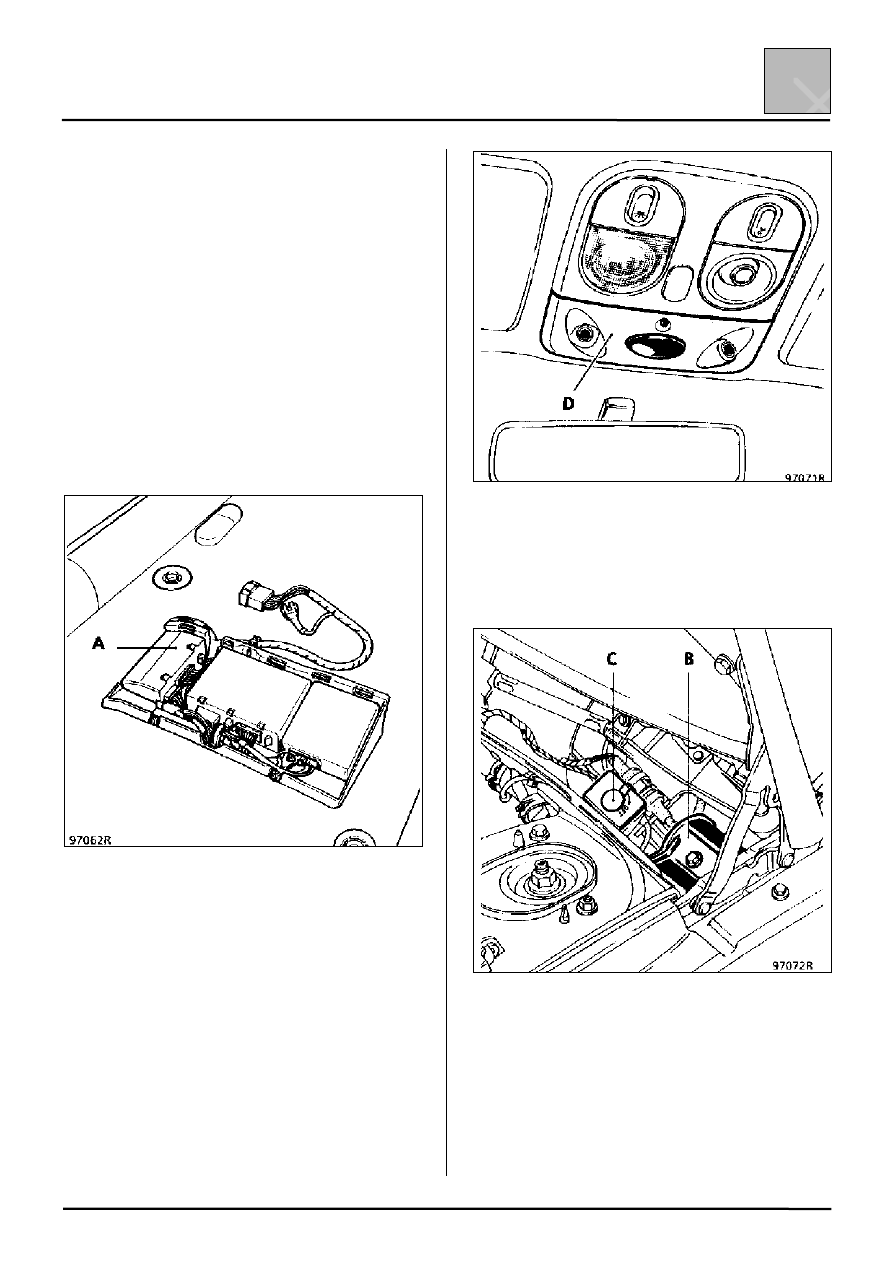

– Электронный модуль (А) располагается под

сиденьем водителя.

Модуль регистрации изменения объема
расположен на консоли потолка вместе с
ИК-приемником ПДУ и со световым индикатором
состояния охранной сигнализации (D).

Сирена с автономным питанием (В) закреплена
на металлическом кронштейне слева в нише
воздухозабора, сирена снабжена замком (С).
Включение и выключение сирены производится
ключом сигнализации, замок которой находится в
вещевом ящике. Для защиты от грязи и влаги
крышка сирены должна быть плотно закрыта.

Снятие сирены
Откройте капот.
Снимите:
– рычаги стеклоочистителей (см. раздел 84),
– уплотнитель ниши воздухозабора,
– четыре крепежных болта решетки ниши

воздухозабора и снимите решетку.

Поверните ключ в положение «OFF».
Отверните обе гайки крепления кронштейна и
снимите кронштейн вместе с сиреной.
Сирена крепится при помощи двух болтов.
