ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-50

38

С помощью штуцерного ключа отверните 6 накидных гаек трубок.

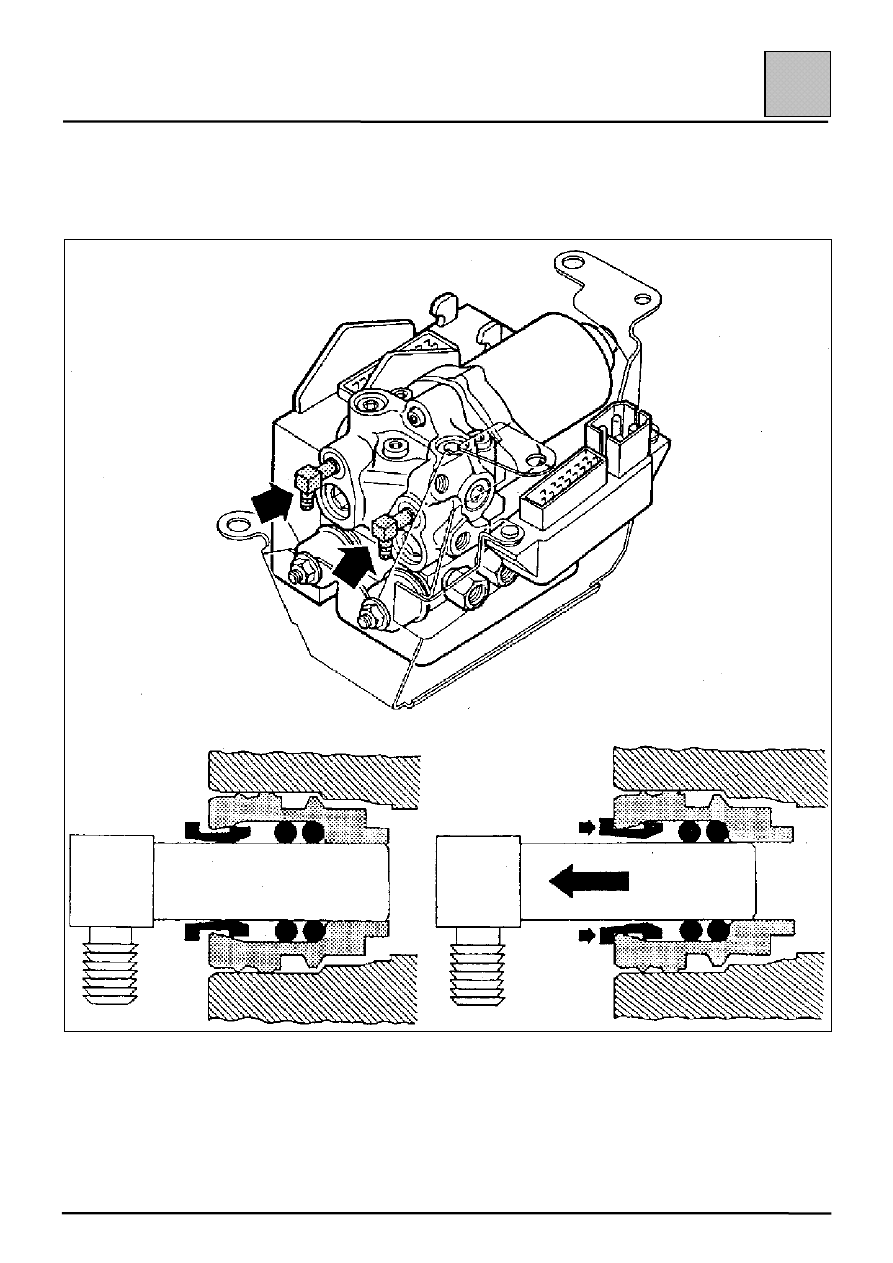

Отсоедините впускные трубки от гидравлического блока регулирования, как показано.

Установите пробки в отверстия (для ограничения потерь тормозной жидкости).

Снимите гидравлический блок регулирования.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-51

38

УСТАНОВКА

Установка производится в порядке, обратном снятию.

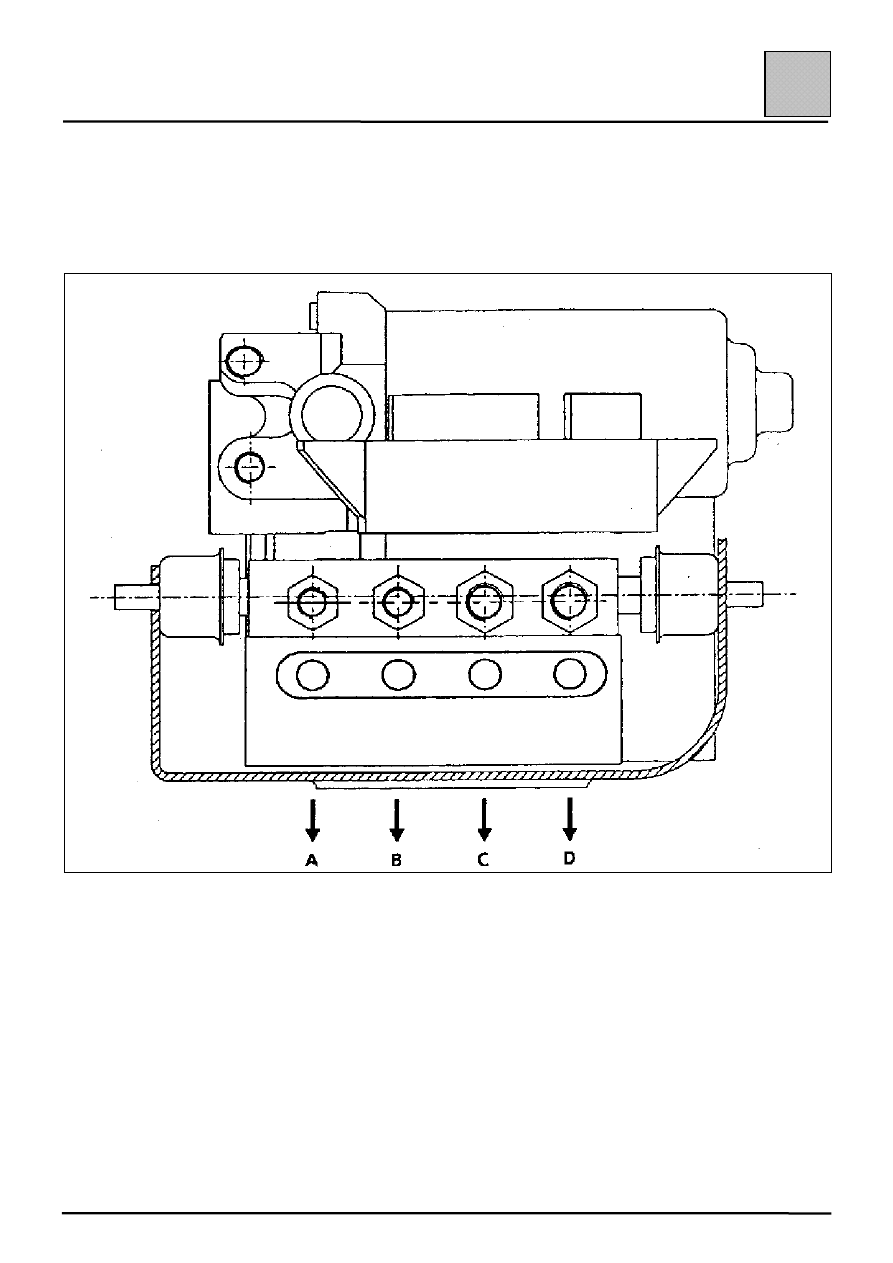

Установите гидравлический блок регулирования, обеспечив правильное расположение трубок.

А Выпускное отверстие для левого переднего

колеса

" Желтый

С Выпускное отверстие для левого заднего

колеса

" Голубой

В Выпускное отверстие для правого заднее

колеса

"

"

"

" Красный

D Выпускное отверстие для правого переднего

колеса

" Зеленый

Удалите воздух из системы, соблюдая последовательность операций (см. следующие страницы).

Проверьте систему с использованием функций G прибора XR25.

После дорожного испытания (с регулированием антиблокировочной системы) проверьте работу системы с
помощью прибора XR25.

Подтвердите окончание проверки: G13*.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-52

38

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-53

38

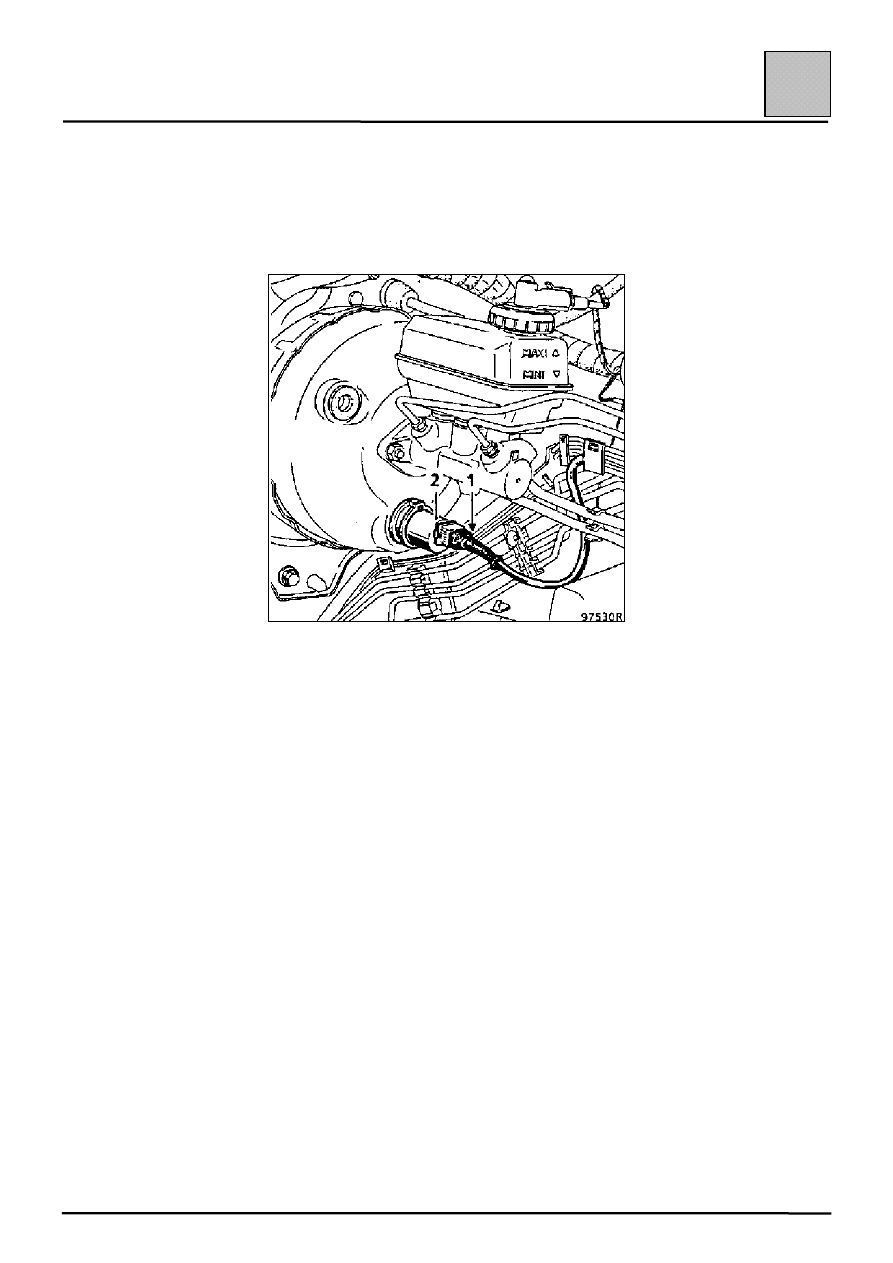

8 – ДАТЧИК ХОДА ПЕДАЛИ ТОРМОЗА

СНЯТИЕ:

Выключите зажигание и снимите разъем (1).

При помощи небольшой отвертки снимите
зажимы датчика (2) хода педали тормоза и
снимите датчик.

УСТАНОВКА

Установка производится в последовательности,
обратной снятию.

Пользуясь прибором XR25, проверьте положение
«Педаль опущена» (PL), выполнив
дополнительную проверку #10.

Проведите дорожное испытание с
регулированием антиблокировочной системы.

Проверьте систему с помощью прибора XR25.

Подтвердите окончание проверки: G13*.
