ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-46

38

5 – КОМПЬЮТЕР

МОМЕНТЫ ЗАТЯЖКИ (в даН

))))м)

Болт крепления компьютера

0,5

СНЯТИЕ

Отсоедините провода от выводов аккумуляторной
батареи.

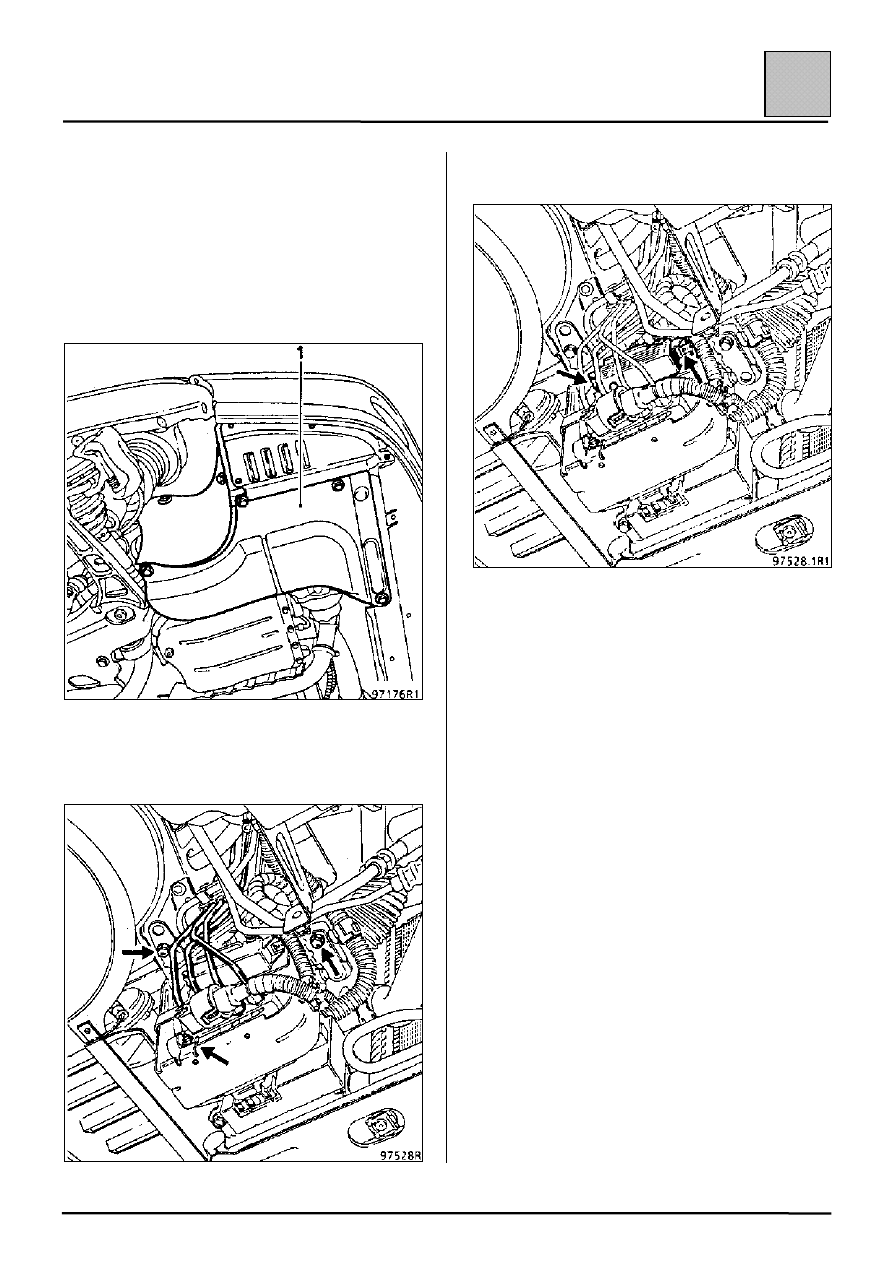

Снимите пластиковую защитную крышку (1).

Выверните три болта крепления кронштейна
гидравлического блока регулирования.

Отсоедините 37-контактный разъем.

Выверните 2 болта («Торкс» T30) крепления
компьютера.

УСТАНОВКА

Проверьте правильность подсоединения
компьютера и соблюдайте рекомендуемые
моменты затяжки.

Установите кронштейн гидравлического блока
регулирования (три болта) и пластиковую
защитную крышку.

Подсоедините провода к выводам
аккумуляторной батареи.

Проверьте работу системы с использованием
функций G прибора XR25.

После дорожного испытания (с регулированием
антиблокировочной системы) проверьте работу
антиблокировочной системы с помощью
прибора XR25.

Подтвердите окончание проверки: G13*.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-47

38

6–- ПАНЕЛЬ РЕЛЕ

СНЯТИЕ

Отсоедините провода от выводов аккумуляторной
батареи.

Снимите:
– пластиковую защитную крышку (1),

– три болта крепления кронштейна

гидравлического блока регулирования.

– два болта крепления панели реле,

Отсоедините:
– 15-контактный разъем
– 4-контактный разъем.

УСТАНОВКА

Проверьте правильность подсоединения панели
реле и соблюдайте рекомендуемые моменты
затяжки.

Установите кронштейн крепления
гидравлического блока регулирования
антиблокировочной системы (три болта) и
пластиковую защитную крышку.

Подсоедините повода к выводам аккумуляторной
батареи.

Проверьте работу системы с использованием
функций G прибора XR25.

После дорожного испытания (с регулированием
антиблокировочной системы) проверьте работу
системы с помощью прибора XR25.

Подтвердите окончание проверки: G13*.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-48

38

7 – ГИДРАВЛИЧЕСКИЙ БЛОК
РЕГУЛИРОВАНИЯ (электронасос и
электромагнитные клапаны)

МОМЕНТЫ ЗАТЯЖКИ (даН

))))м)

Накидные гайки

М10

**** 100

1,2

М12

**** 100

1,5

Болт крепления компьютера

0,5

СНЯТИЕ

Установите на педаль тормоза нажимное
устройство (чтобы уменьшить потери тормозной
жидкости).

Отсоедините провода от выводов аккумуляторной
батареи.

Снимите:
– пластиковую защитную крышку (1) и (2),

– три болта крепления кронштейна

гидравлического блока регулирования.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-49

38

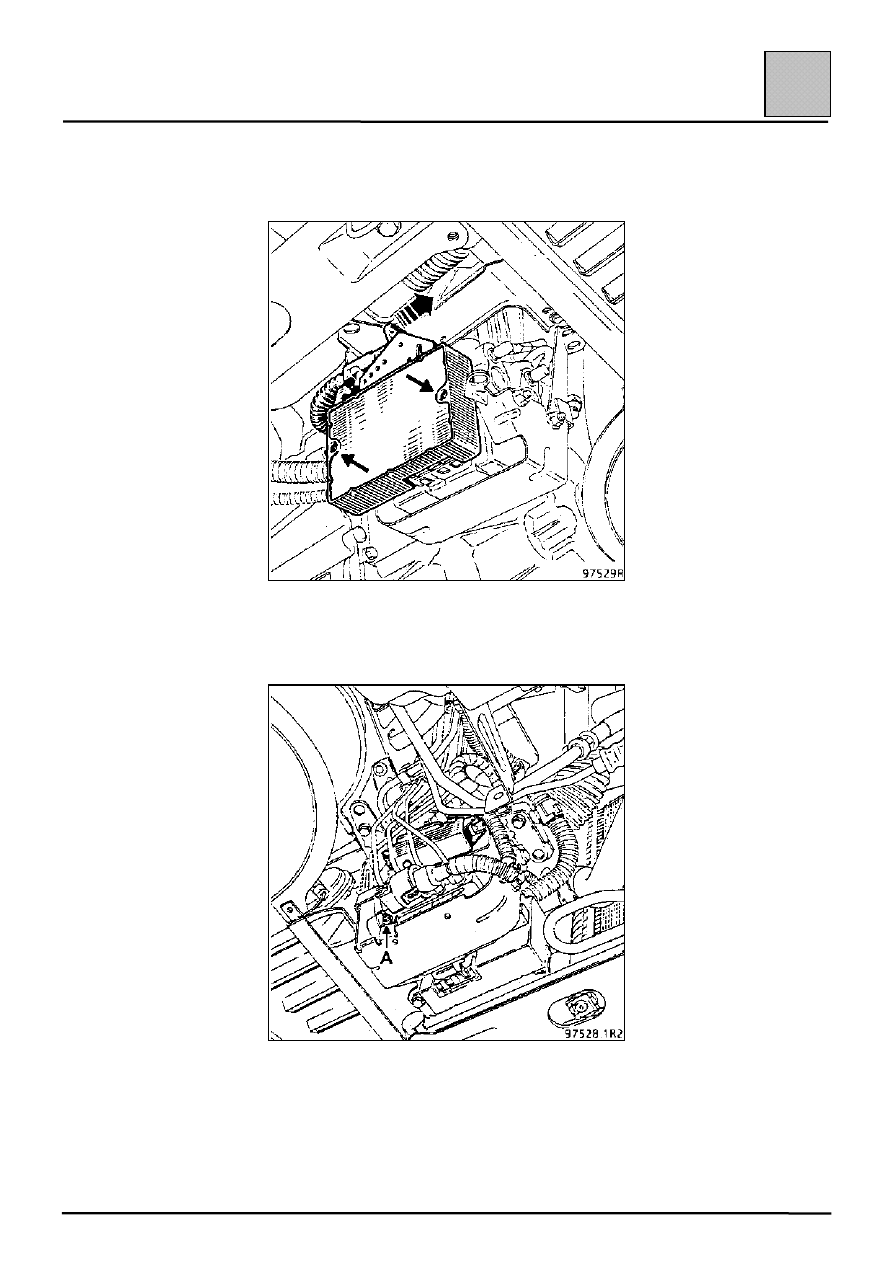

– два болта («Торкс» T30) крепления

компьютера (не отсоединяйте разъем).

Отверните гайку (А) крепления дополнительного
реле.

Отсоедините разъемы (4- и 15-контактные)
панели реле.
