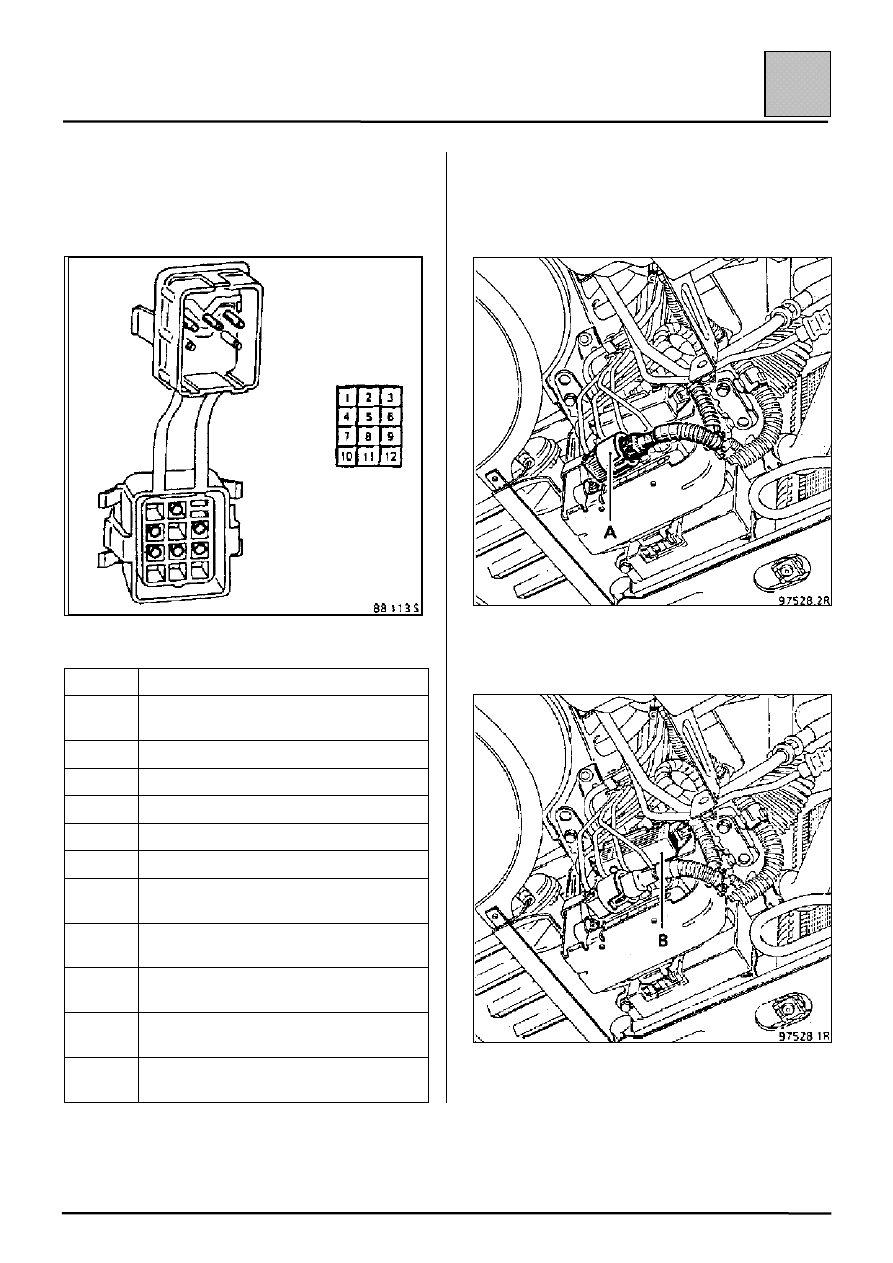

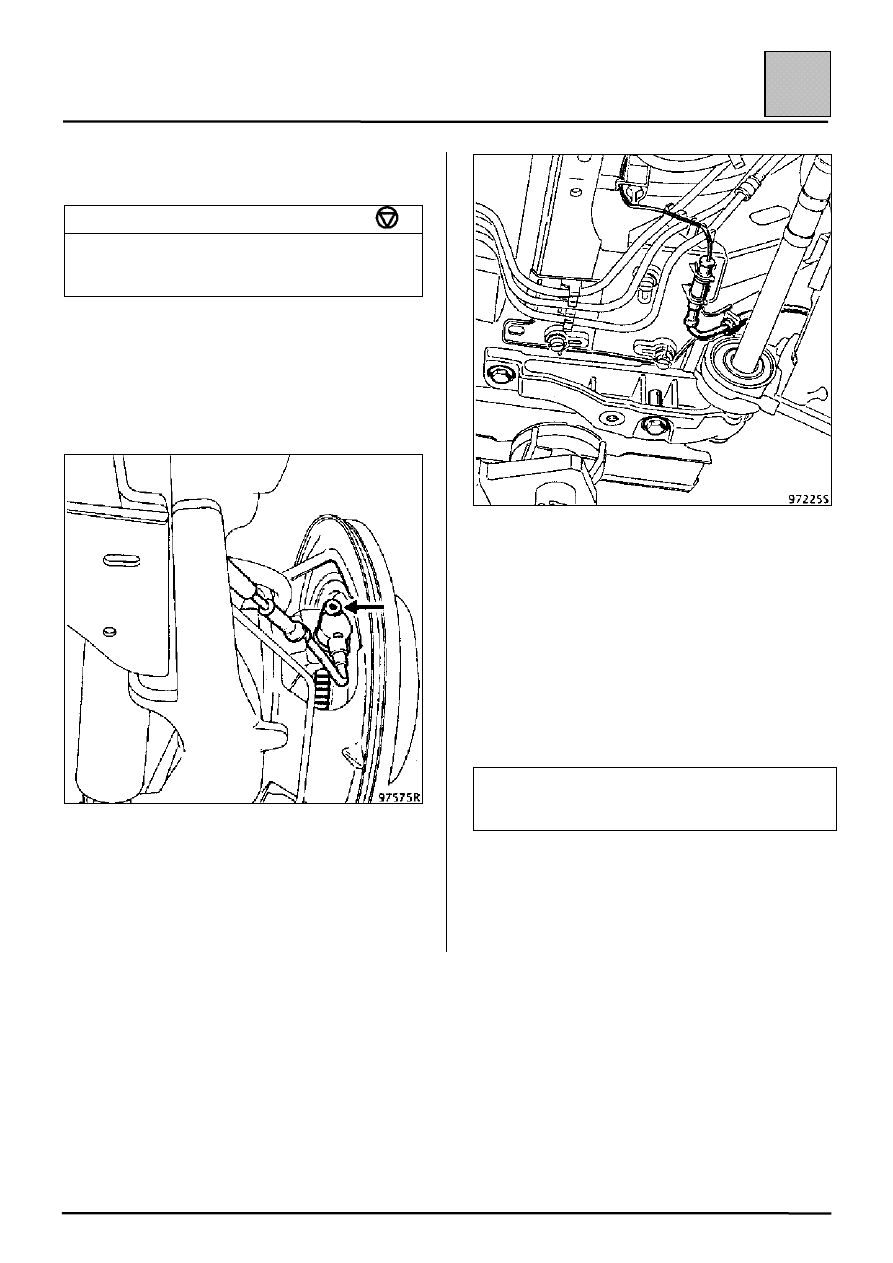

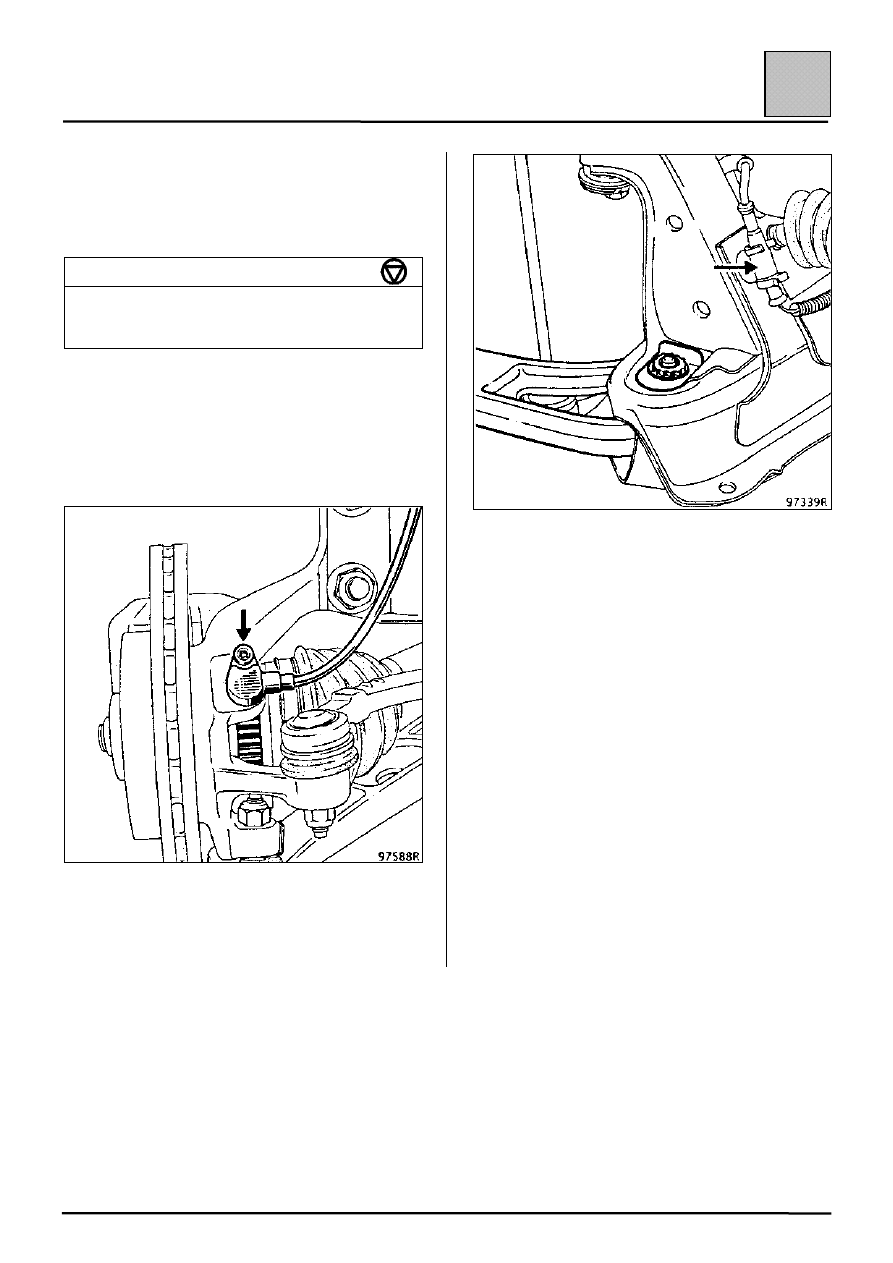

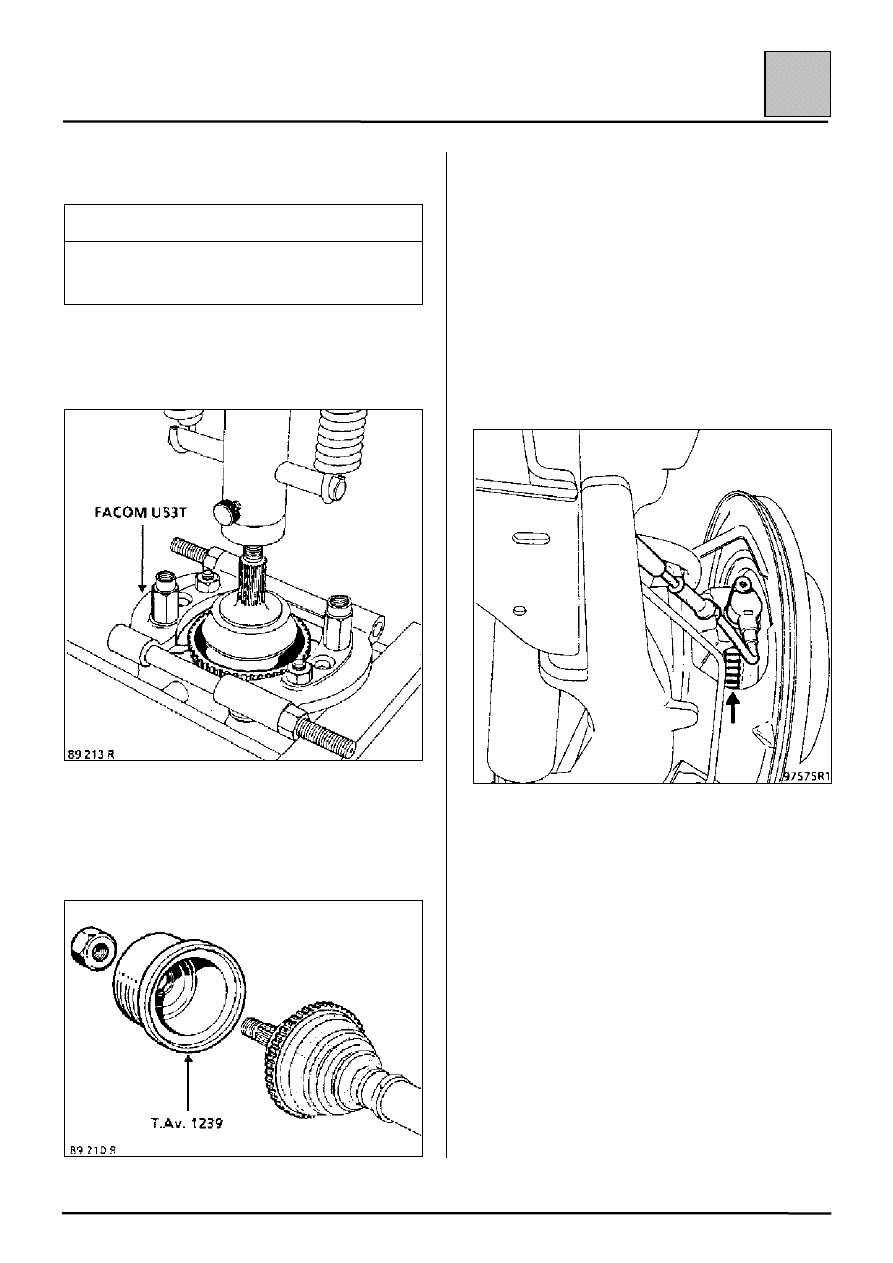

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-42

38

Назначение контактов диагностического
разъема

Контакт

Назначение

1

Диагностическое соединение для
автоматической трансмиссии А4

2

Масса

3

Установочный штифт

4

Не используется

5

Не используется

6

+12 В после замка зажигания

7

Диагностическая информация
автоматической трансмиссии М

8

К сигнальной лампе электронной
системы

9

Информация о нахождении
неисправностей в системе впрыска

10

Диагностическая линия «L»
(Антиблокировочная система)

11

Диагностическая линия «К»
(Антиблокировочная система)

Расположение реле на кронштейне
компьютера антиблокировочной системы

А – Дополнительное реле

В – Панель реле

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-43

38

СНЯТИЕ И УСТАНОВКА ОСНОВНЫХ
КОМПОНЕНТОВ

1 – ДАТЧИК ПЕРЕДНЕГО КОЛЕСА

МОМЕНТЫ ЗАТЯЖКИ (даН

))))м)

Болты крепления колеса

4 болта

10

5 болтов

19

Болт крепления датчика

0,8-1

СНЯТИЕ

Снимите:
– колесо,
– болт («Торкс» T30) крепления датчика.

Отсоедините электропроводку от держателей.

Отсоедините разъем, расположенный около
передней опоры двигателя.

Снимите датчик.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-44

38

2 – ДАТЧИК ЗАДНЕГО КОЛЕСА

МОМЕНТЫ ЗАТЯЖКИ (в даН

))))м)

Болты крепления колеса

4 болта

10

5 болтов

19

Болт крепления датчика

0,8-1,0

СНЯТИЕ

Снимите:
– колесо,
– болт («Торкс» T30) крепления датчика.

Отсоедините электропроводку от держателей.

Отсоедините датчик от его разъема,
расположенного снизу автомобиля около опор
рычага задней подвески.

УСТАНОВКА ДАТЧИКОВ (переднего или
заднего)

Установите датчик после нанесения на него
универсальной консистентной смазки (номер
по каталогу 77 01 422 308), после чего прикрепите
электропроводку и подсоедините датчик.

Проверьте правильность установочного зазора
датчика при помощи набора щупов на протяжении
одного оборота колеса (не регулируется).

ПРИМЕЧАНИЕ: Во избежание возникновения
неисправности, убедитесь в надежности
подсоединения разъема датчика.

Датчик должен быть установлен руками. Не
стучите по датчику во время его установки.

Никогда не тяните и не толкайте за
электропроводку.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-45

38

3 – ЗУБЧАТЫЙ ВЕНЕЦ ДАТЧИКА ПЕРЕДНЕГО

КОЛЕСА

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

T. Av. 1239 Оправка для установки зубчатого

венца антиблокировочной
тормозной системы

СНЯТИЕ

Снимите зубчатый венец на прессе с помощью
приспособления типа FACOM U53T.

УСТАНОВКА

Нанесите средство Loctite SCELBLOK на
зубчатый венец и установите его с помощью
оправки T. Av. 1239, используя старую гайку
ступицы.

ПРИМЕЧАНИЕ: В запасные части поставляются
валы привода передник колес без зубчатых
венцов антиблокировочной системы. Зубчатый
венец следует сохранить для установки на новый
привод колеса. Отдельный зубчатый венец также
можно получить как запасную часть.

4 – ЗУБЧАТЫЙ ВЕНЕЦ ДАТЧИКА ЗАДНЕГО

КОЛЕСА

Зубчатый венец заделан в ступицу колеса. Его
невозможно снять.
