ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-54

38

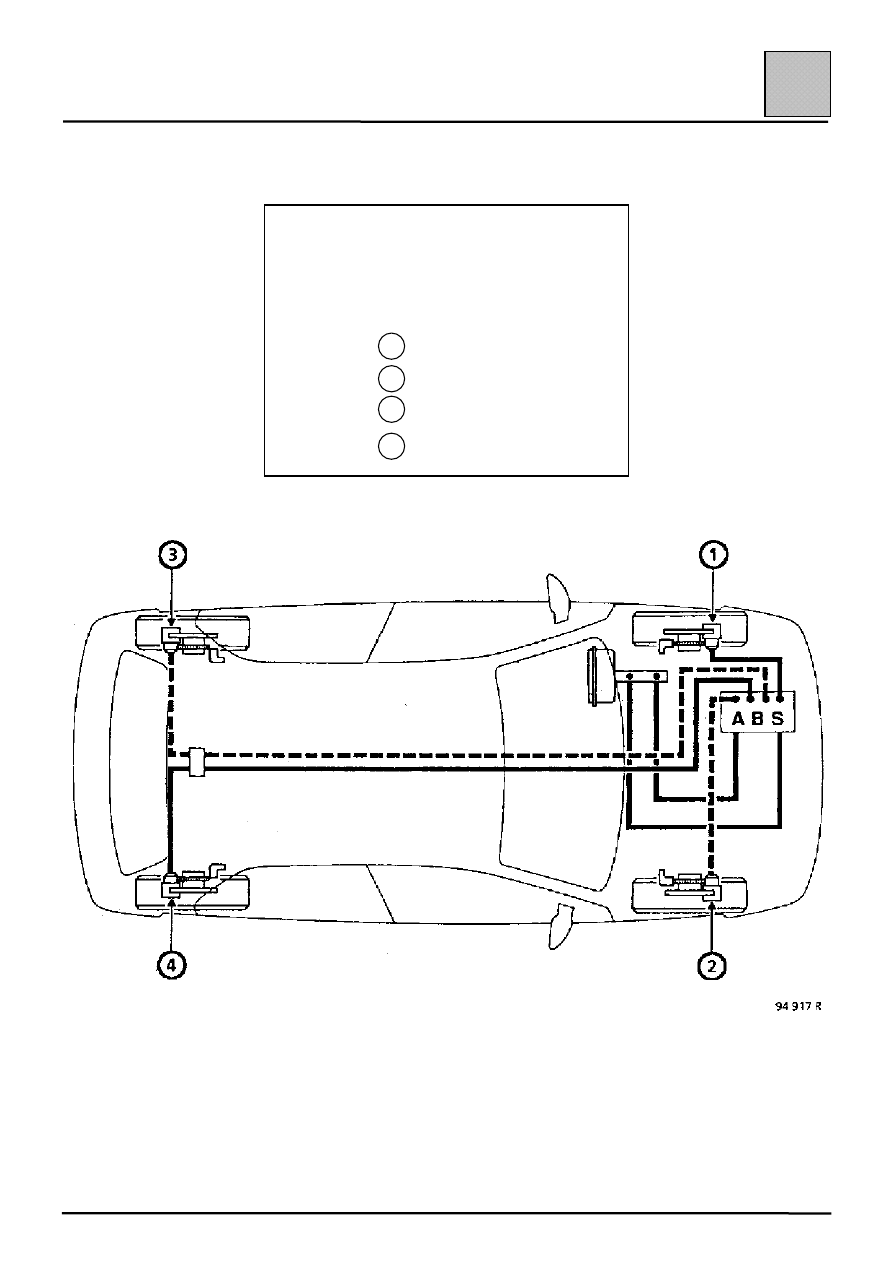

УДАЛЕНИЕ ВОЗДУХА ИЗ СИСТЕМЫ

ВНИМАНИЕ

Необходимо соблюдать последовательность
операций по удалению воздуха из
гидравлического контура антиблокировочной
системы:

Первая

Суппорт левого переднего
колеса

Вторая

Суппорт правого заднего
колеса

Третья

Суппорт правого переднего
колеса

Четвертая

Суппорт левого заднего
колеса.

Ни в коем случае не используйте антиблокировочную систему, если из нее не удален воздух. Если воздух
попадет в насос, очень трудно, а в некоторых случаях невозможно удалить его из системы.

По этой причине в запасные части поставляются гидравлические блоки регулирования,
заполненные тормозной жидкостью.

1

4

2

3

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-55

38

УДАЛЕНИЕ ВОЗДУХА С ИСПОЛЬЗОВАНИЕМ
ОБОРУДОВАНИЯ ДЛЯ УДАЛЕНИЯ ВОЗДУХА

Присоедините приспособления для удаления
воздуха к бачку тормозного гидропривода.

1. Присоедините трубку к клапану выпуска

воздуха рабочего цилиндра тормоза
соответствующего колеса.

Выверните клапан выпуска воздуха рабочего
цилиндра соответствующего колеса и
подождите, пока не потечет жидкость без
воздушных пузырьков (примерно 30 секунд).

Заверните клапан выпуска воздуха.

Необходимо соблюдать следующий порядок
удаления воздуха:

а) главный тормозной цилиндр – рабочий

цилиндр тормоза левого переднего колеса,

б) главный тормозной цилиндр – рабочий

цилиндр тормоза правого заднего колеса,

в) главный тормозной цилиндр – рабочий

цилиндр тормоза правого переднего колеса,

г) главный тормозной цилиндр – рабочий

цилиндр тормоза левого заднего колеса.

2. Продолжайте удалять воздух с использо-

ванием педали тормоза, следя за тем, чтобы
уровень тормозной жидкости в бачке не
опускался ниже минимального допустимого
уровня.

Порядок операций, перечисленных в пункте 1,
должен тщательно соблюдаться.

! Присоедините трубку к клапану выпуска

воздуха на соответствующем элементе
тормозного гидропривода.

! Выверните клапан выпуска воздуха.

! Нажмите на педаль тормоза 20 раз.

! Проверьте и при необходимости доведите

уровень жидкости в бачке до нормы.

УДАЛЕНИЕ ВОЗДУХА БЕЗ ИСПОЛЬЗОВАНИЯ
ПРИСПОСОБЛЕНИЯ ДЛЯ УДАЛЕНИЯ ВОЗДУХА

Порядок выполнения операций тот же, что и при
использовании, и должен тщательно
соблюдаться.

! Присоедините трубку к клапану выпуска

воздуха на соответствующем элементе
тормозного гидропривода.

! Выверните клапан выпуска воздуха.

! Несколько раз нажмите на педаль тормоза,

пока не потечет жидкость без воздушных
пузырьков.

! При выполнении операции по удалению

воздуха следите за тем, чтобы уровень
жидкости в бачке всегда находился между
отметками минимального и максимального
уровня.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-56

38

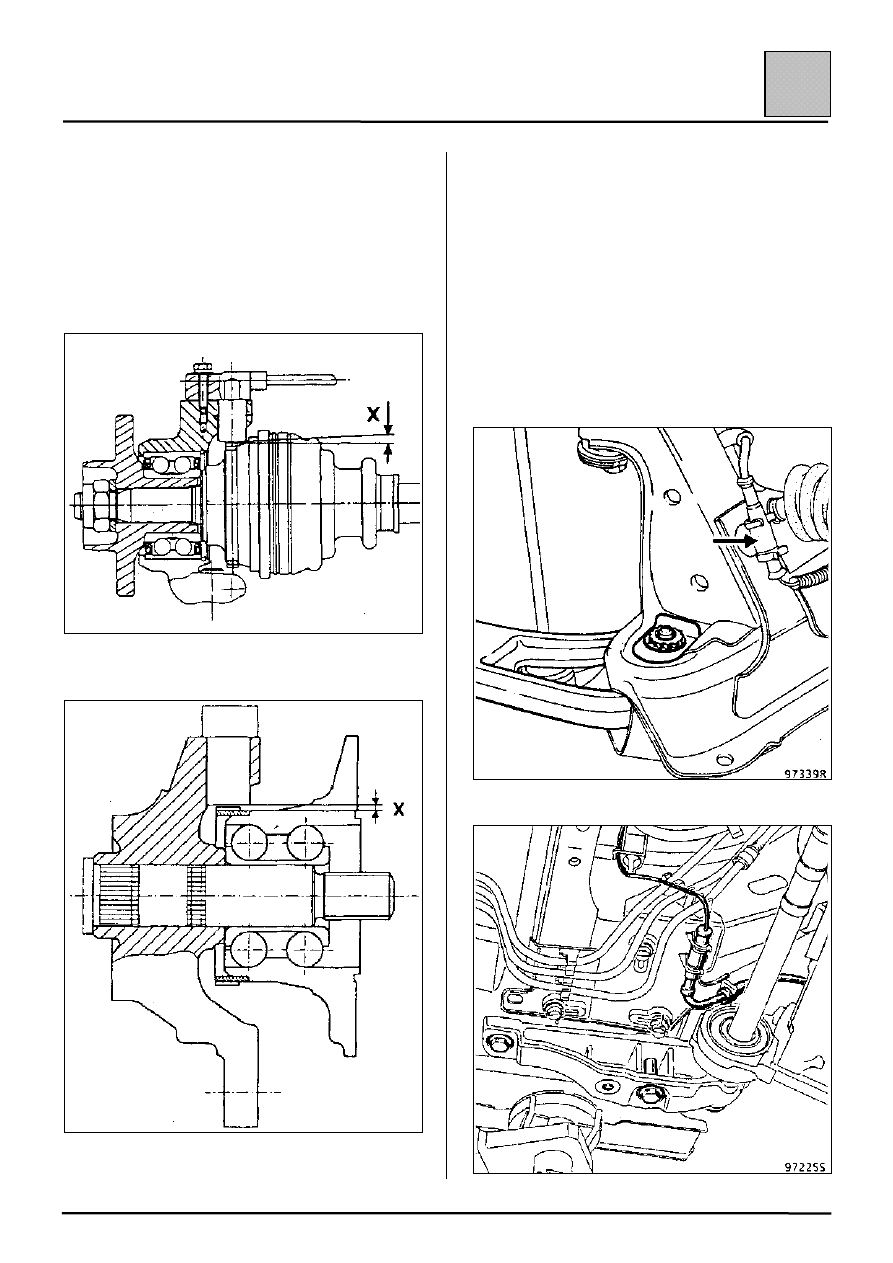

ДОПОЛНИТЕЛЬНЫЕ ПРОВЕРКИ

1 – ЗАЗОР МЕЖДУ ЗУБЧАТЫМ ВЕНЦОМ И

КОЛЕСНЫМ ДАТЧИКОМ

Установите зубчатый венец так, чтобы вершина

одного зуба расположилась параллельно датчику.

Датчик переднего колеса:

Х = 0,9 мм ± 0,5

Датчик заднего колеса:

Х = 0,9 мм ± 0,4

2 – СОПРОТИВЛЕНИЕ КОЛЕСНОГО ДАТЧИКА

Сопротивление датчика:

передний :

1,1 кОм

задний

:

1,1 кОм

3 – ПРОВЕРКА РАЗЪЕМОВ КОЛЕСНЫХ

ДАТЧИКОВ

Если сигнальная лампа антиблокировочной

тормозной системы мигает, в первую очередь

проверьте разъемы датчиков колес и очистите их

с использованием средства ELECTRONEX

(номер по каталогу 77 01 403 517).

Разъем датчика переднего колеса

Разъем датчика заднего колеса

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-57

38

ПРИМЕЧАНИЕ:

! При отсоединении разъемов избегайте использования острых инструментов, которые могут повредить

крепежные лапки двух частей разъема.

! Обеспечьте правильное расположение электропроводки и соединений (от этого зависит надежность

антиблокировочной системы)

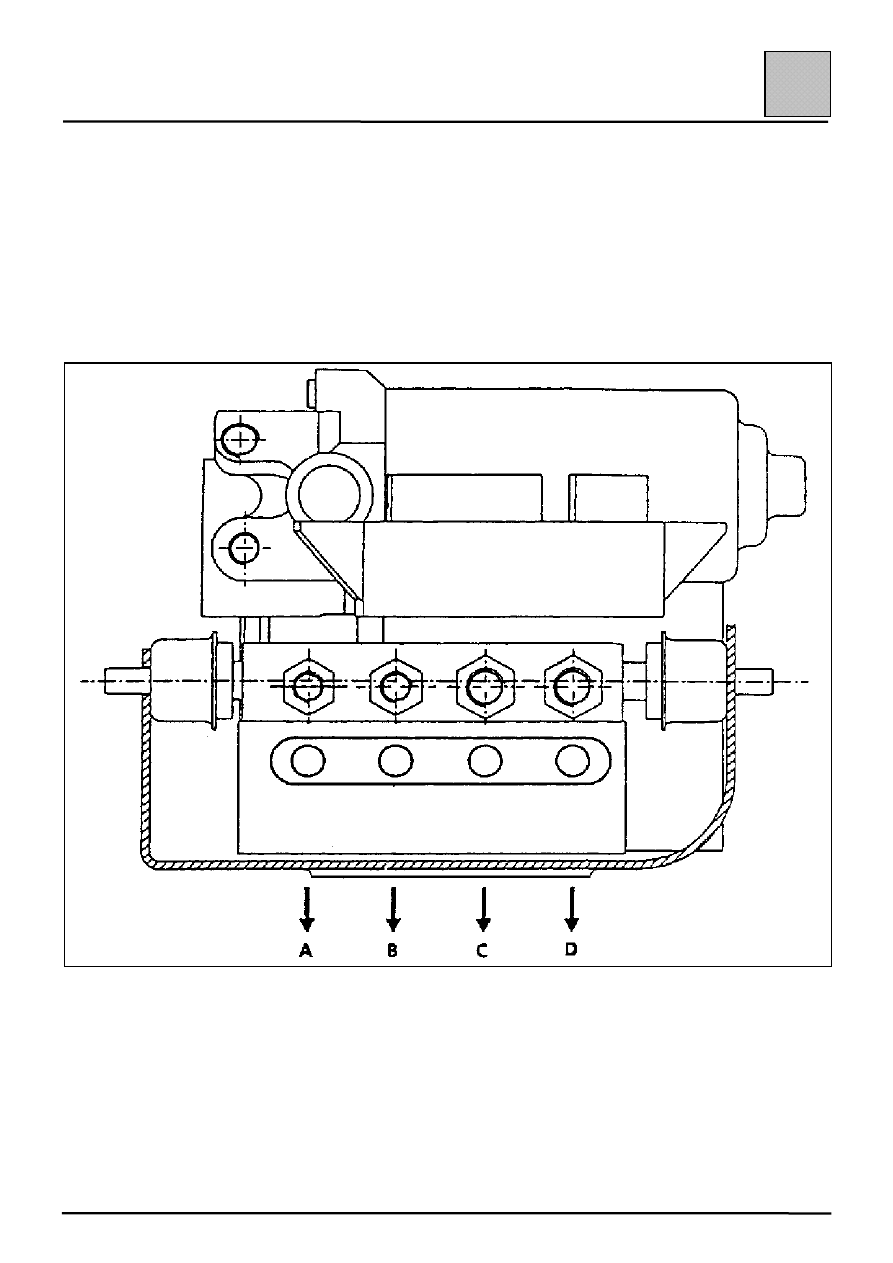

Маркировка трубок гидравлического блока регулирования

А Выпускное отверстие для рабочего цилиндра

тормоза левого переднего колеса

" Желтый

С Выпускное отверстие для рабочего цилиндра

тормоза левого заднего колеса

" Голубой

В Выпускное отверстие для рабочего цилиндра

тормоза правого заднего колеса

" Красный

D Выпускное отверстие для рабочего цилиндра

тормоза правого переднего колеса

" Зеленый

Чтобы избежать ошибок или неправильного соединения, трубки и гидравлический блок регулирования
маркируются цветными точками.
