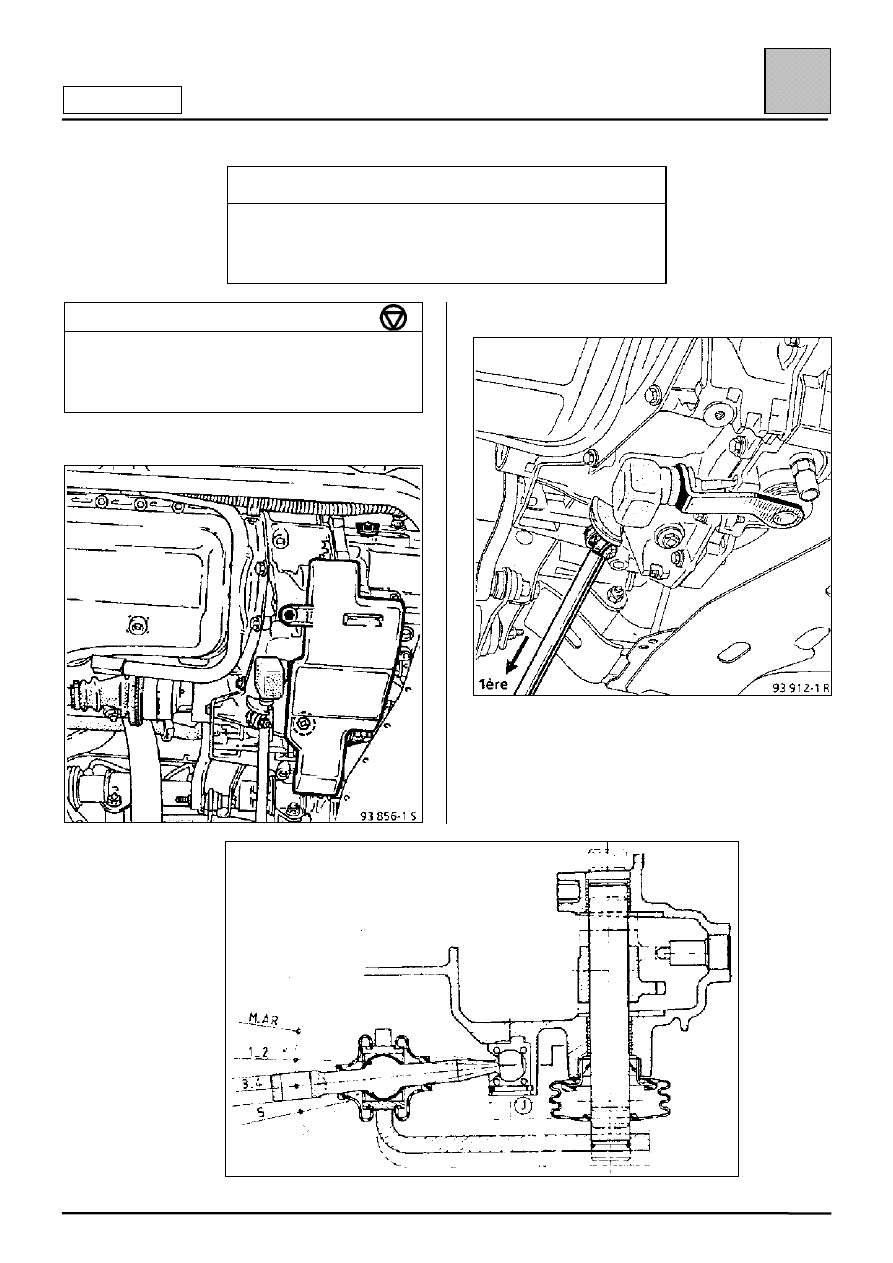

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-26

37

ДВИГАТЕЛЬ F

МОМЕНТЫ ЗАТЯЖКИ (даН

!!!!м)

Болт клеммного соединения
наконечника тяги привода
переключения передач

3

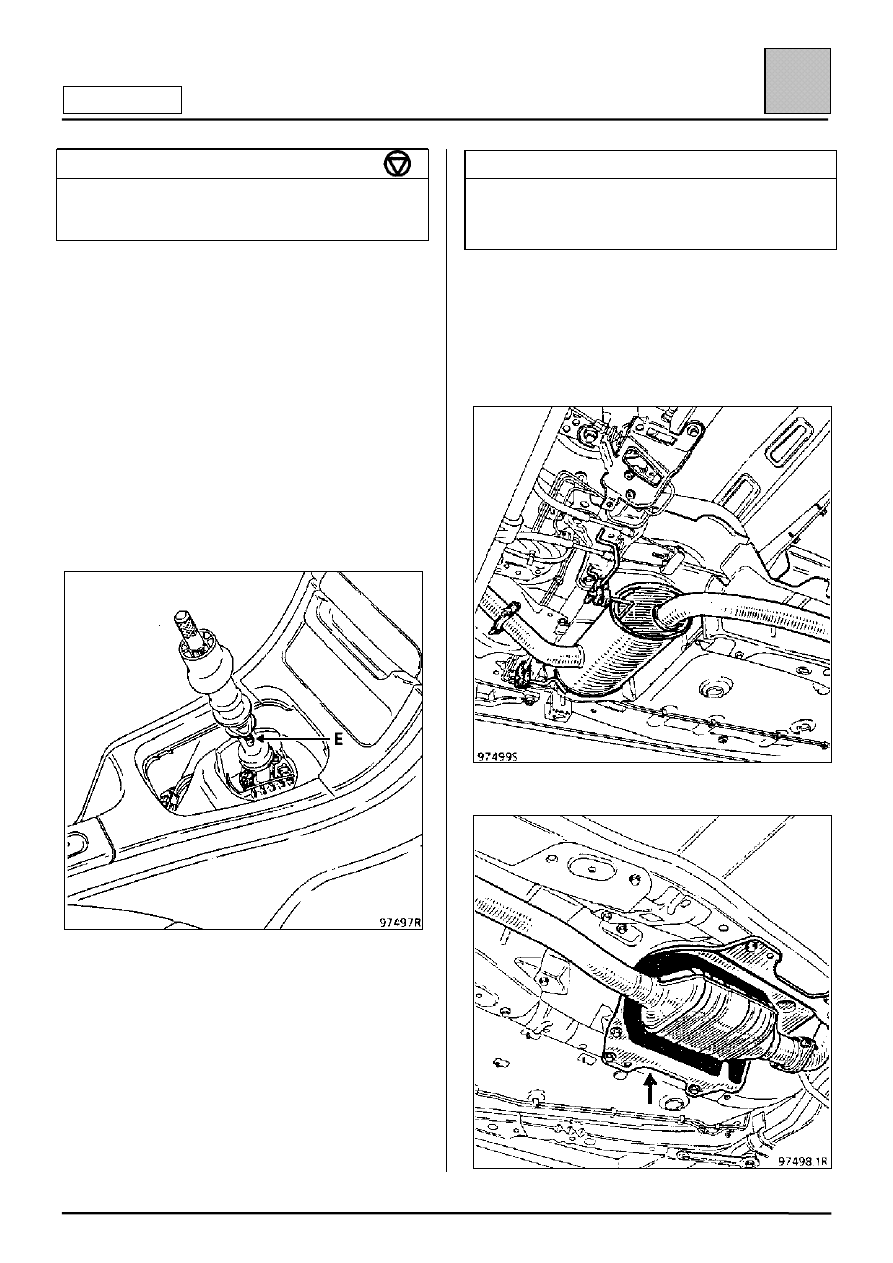

СНЯТИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ С
ТЯГОЙ ПРИВОДА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
(1)

В салоне:

Снимите:

– чехол рычага переключения передач,

отсоединив его, а затем обрезав пластиковый
хомут,

– рукоятку рычага переключения передач.

Отсоедините трос механизма блокировки
случайного включения передачи заднего хода.

Снимите механизм блокировки включения
передачи заднего хода (16), удалив штифт (Е).

РАСХОДНЫЕ МАТЕРИАЛЫ

Консистентная смазка Medium 33:
Шарнирные соединения рычага переключения
передач

Под автомобилем:

Снимите:

– каталитический нейтрализатор и

дополнительный глушитель,

– теплозащитный щиток.

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-27

37

ДВИГАТЕЛЬ F

МОМЕНТЫ ЗАТЯЖКИ (даН

!!!!м)

Болт клеммного соединения
наконечника тяги привода
переключения передач

3

СНЯТИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ В СБОРЕ С
ТЯГОЙ ПРИВОДА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
(1)

В салоне:

Снимите:

– чехол рычага переключения передач,

отсоединив его, а затем обрезав пластиковый
хомут,

– рукоятку рычага переключения передач.

Отсоедините трос механизма блокировки
случайного включения передачи заднего хода.

Снимите механизм блокировки включения
передачи заднего хода (16), удалив штифт (Е).

РАСХОДНЫЕ МАТЕРИАЛЫ

Консистентная смазка Medium 33:
Шарнирные соединения рычага переключения
передач

Под автомобилем:

Снимите:

– каталитический нейтрализатор и

дополнительный глушитель,

– теплозащитный щиток.

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-28

37

ДВИГАТЕЛЬ F

РЕГУЛИРОВКА

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

B. Vi. 1133 Клиновая вставка для блокирования в

положении первой передачи включения
рычага выбора передач коробки передач JB
первой передачи.

МОМЕНТЫ ЗАТЯЖКИ (даН

!!!!м)

Болт клеммного соединения
наконечника тяги привода
переключения передач с рычагом
выбора передач

3

Снимите грязезащитный щиток.

Включите первую передачу.

МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-29

37

ДВИГАТЕЛЬ F

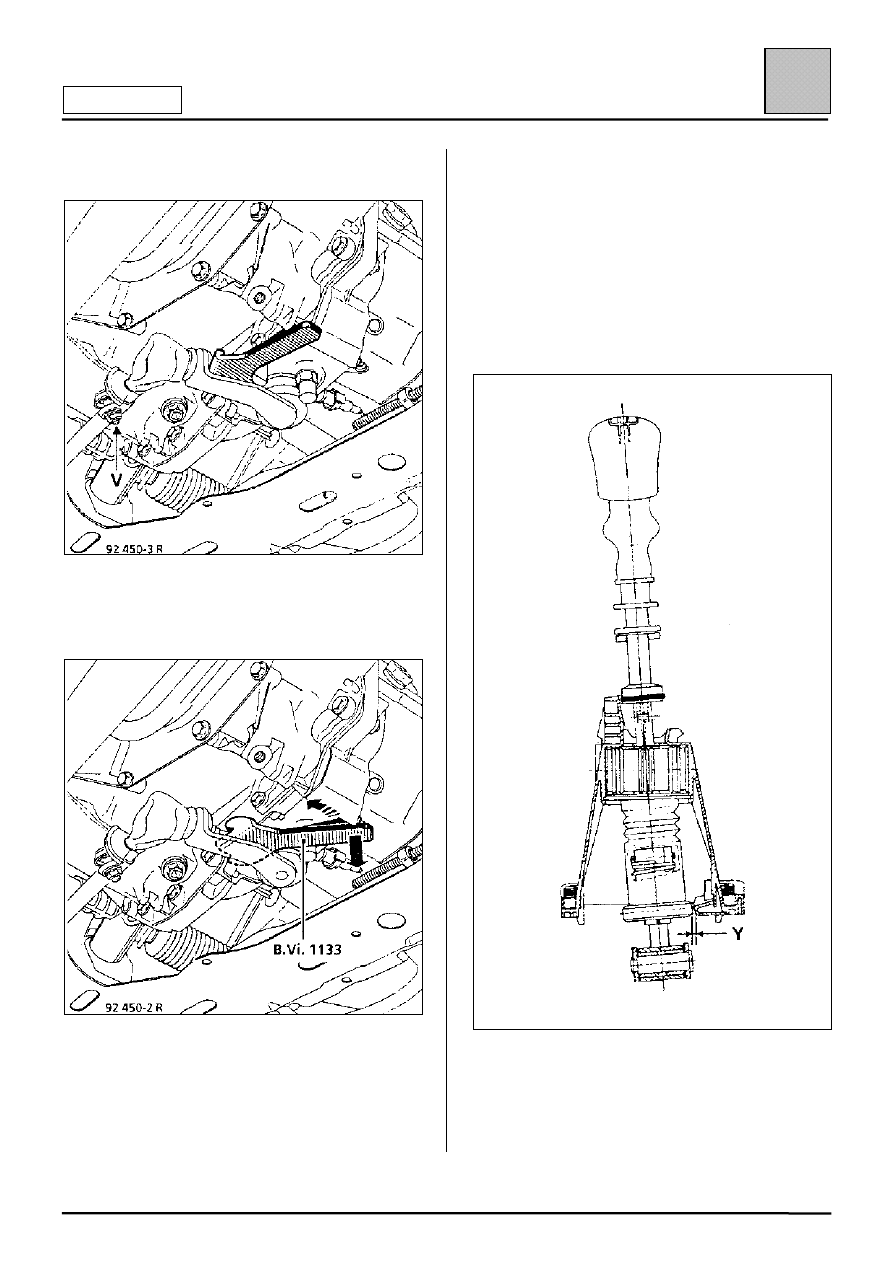

Ослабьте затяжку болта (V).

Установите клиновую вставку B. Vi. 1133 для
регулировки свободного хода.

Сдвиньте конец клиновой вставки вниз и
одновременно наклоните ее на угол 45

"""", пока она

не коснется прилива на картере.

Прижмите нижний стопор механизма блокировки
включения передачи заднего хода к корпусу,
установив между ними прокладку толщиной 2 мм.

В этом положении затяните болт (V).

Удалите прокладку и снова установите оттяжную
пружину на фиксатор.

Проверьте полученный свободный ход «Y»,
который должен составлять от 2 до 5 мм.

Снимите клиновую вставку B. Vi. 1133.

Проверьте правильность включения передач.

Поставьте на место грязезащитный щиток.
