МЕХАНИЧЕСКИЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-30

37

ДВИГАТЕЛЬ Z

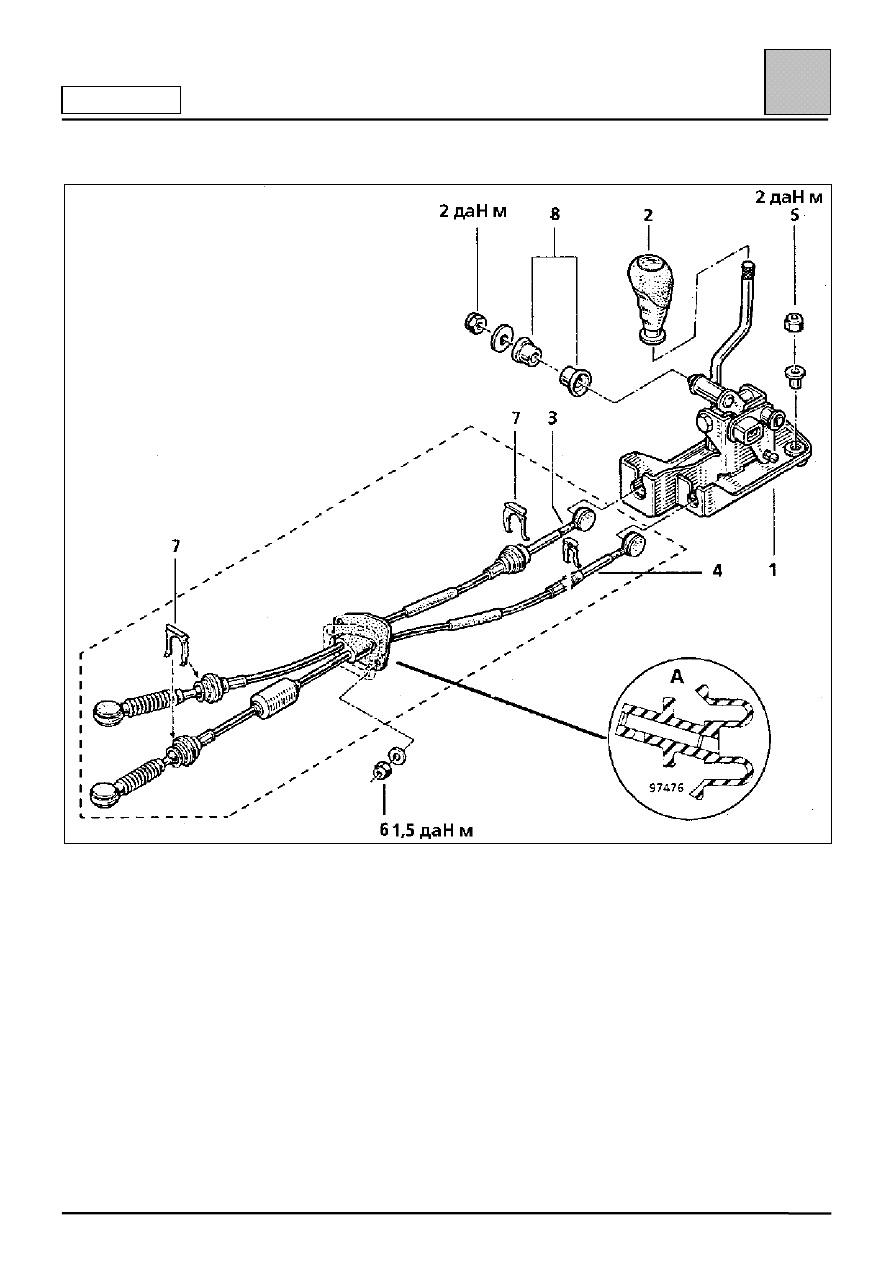

ОБЩИЙ ВИД И МОМЕНТЫ ЗАТЯЖКИ

2

1,5

1 Корпус механизма управления коробкой

передач

2 Рукоятка рычага переключения передач
3 Трос переключения передач
4 Трос выбора передач
5 Гайки крепления корпуса механизма

управления коробкой передач

6 Гайки крепления оболочек тросов
7 Фиксатор троса
8 Втулка рычага переключения передач

А Расположение в салоне

МЕХАНИЧЕСКИЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-31

37

ДВИГАТЕЛЬ Z

СНЯТИЕ КОРПУСА (1) МЕХАНИЗМА
УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

В салоне:

Снимите:
– чехол рычага переключения передач,

отсоединив его, а затем обрезав пластиковый
хомут,

– кожух рычага стояночного тормоза.

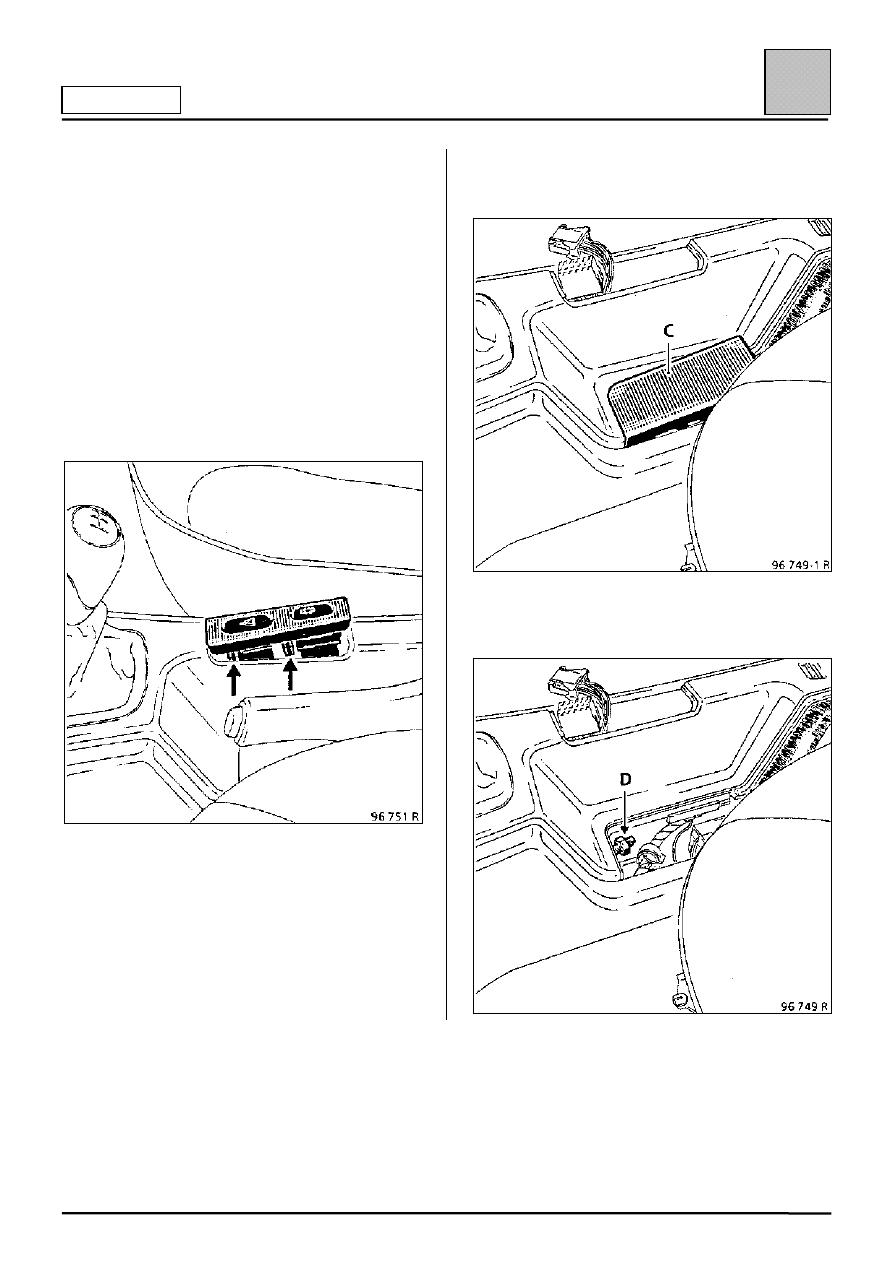

При помощи плоской отвертки отсоедините
корпус выключателей на консоли панели
приборов, осторожно нажимая на лапки.

Отсоедините разъемы.

Снимите:
– крышку (С),

– болт (D) крепления консоли приборной панели,

МЕХАНИЧЕСКИЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-32

37

ДВИГАТЕЛЬ Z

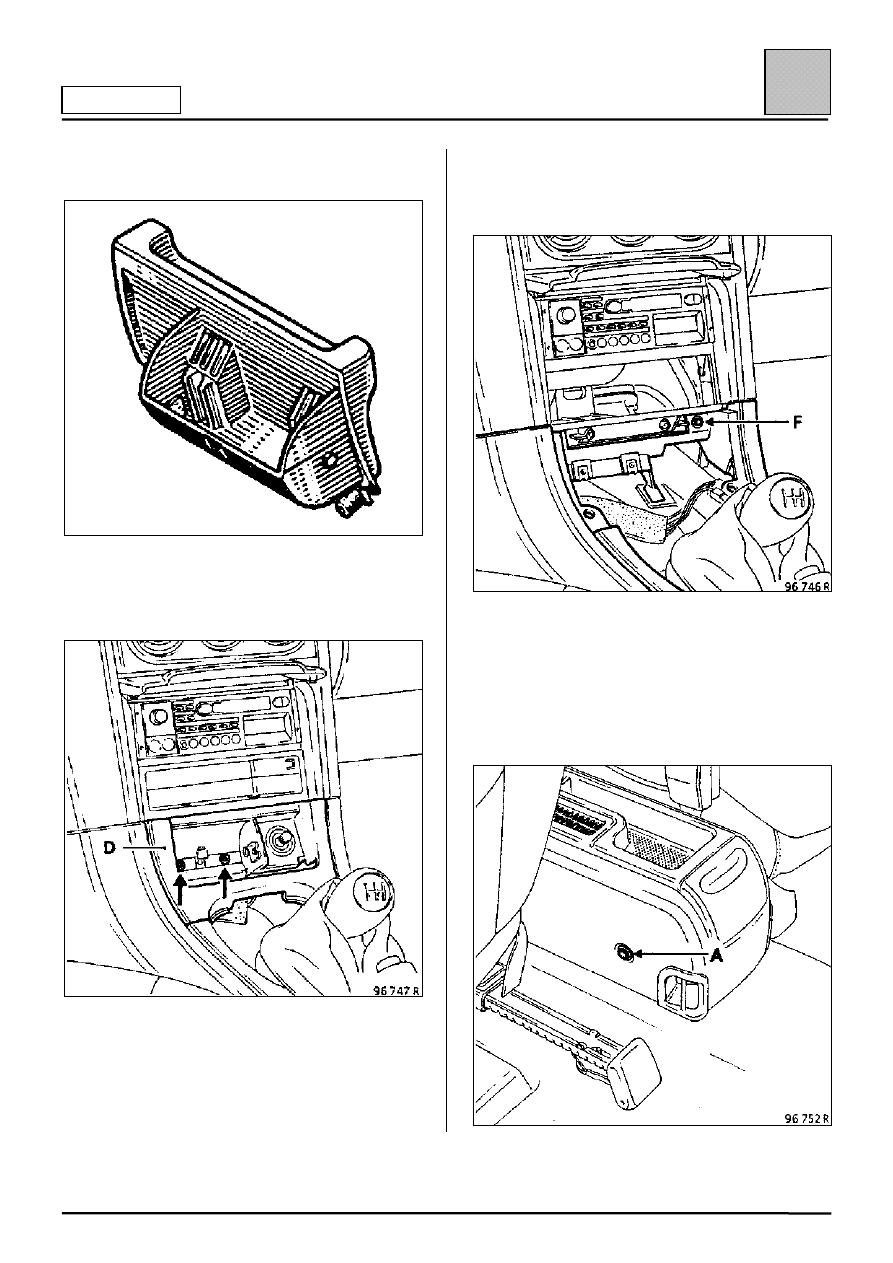

– пепельницу консоли приборной панели,

– основание (D) пепельницы, вывернув два

болта («Торкс» 20),

– два болта («Торкс» 20) крепления кожуха

рычага стояночного тормоза к консоли
приборной панели,

– сдвинув переднее сиденье вперед, отверните

два боковых болта («Торкс» 20) в задней части
кожуха привода рычага стояночного тормоза.

Отсоедините провода от выводов аккумуляторной
батареи.

МЕХАНИЧЕСКИЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-33

37

ДВИГАТЕЛЬ Z

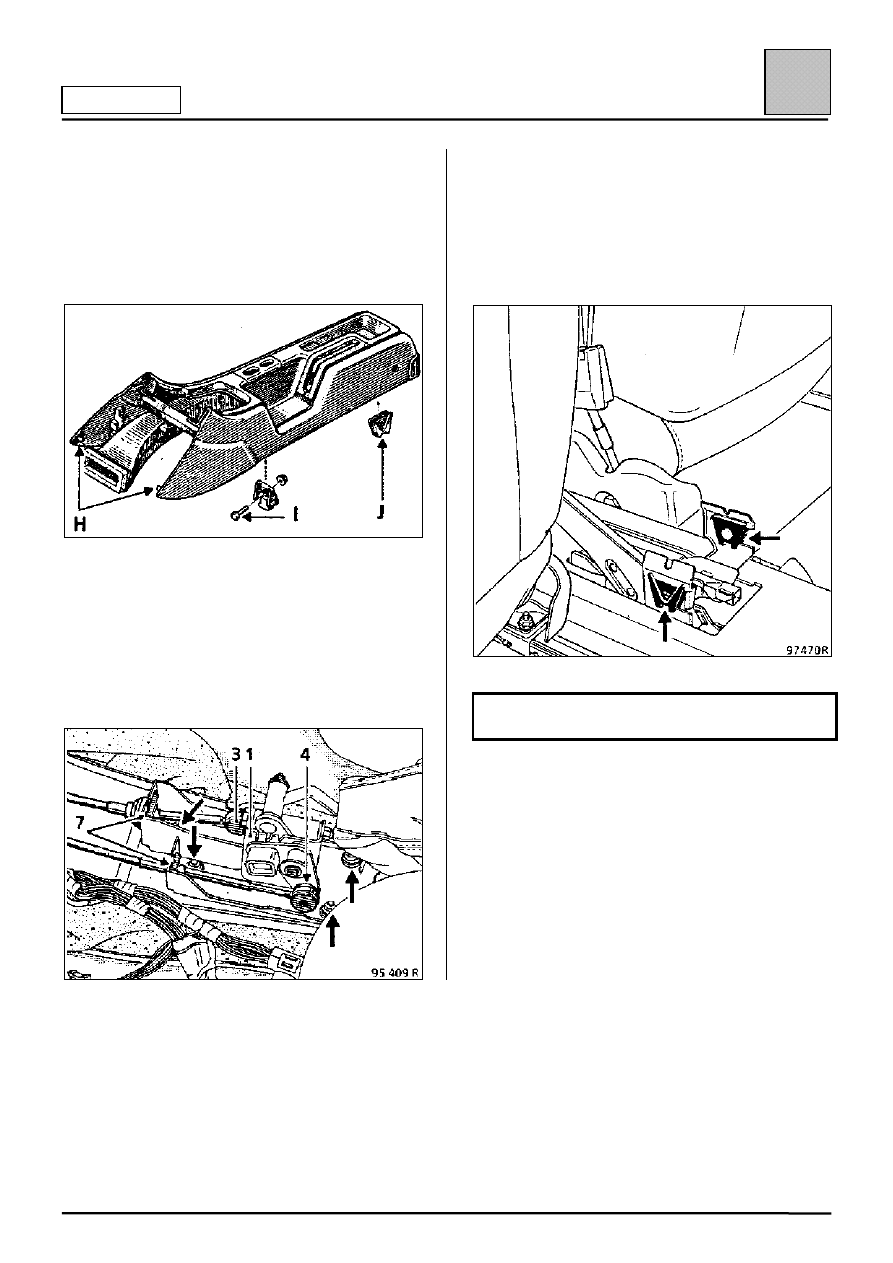

Снимите:
– кожух рычага привода стояночного тормоза,

разводя края (Н), которыми она крепится к
консоли приборной панели,
ВНИМАНИЕ: будьте внимательны, чтобы не
потерять болт и распорную втулку (I), а также
вставки (J),

– шумоизоляционное покрытие с корпуса (1).

Снимите зажимы (7) и отсоедините тросы (3) и
(4).

Отверните четыре гайки, чтобы снять корпус
механизма управления коробкой передач.

УСТАНОВКА

Установка производится в последовательности,
обратной снятию.

ВНИМАНИЕ: Обеспечьте правильную установку
вставок.

ПРИМЕЧАНИЕ: не смазывайте шаровые
наконечники тросов.
