ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подшипник (барабанный тормозной механизм)

33-20

33

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Emb. 880

Инерционный съемник

Rou. 943

Съемник колпака ступицы

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Гайка крепления ступицы

19

Болты крепления колес

10

ПРОВЕРКА

С помощью индикатора стрелочного типа,
установленного на тормозном барабане,
проверьте зазор в подшипнике, который должен
составлять:

от 0 до 0,03 мм максимально

СНЯТИЕ

Снимите:
– колпак ступицы пользуясь съемником Rou. 943

и Emb. 880,

– тормозной барабан (см. соответствующий

параграф).

Снимите с тормозного барабана:
– стопорные кольца подшипника,
– подшипник с помощью отрезка трубы (1).

УСТАНОВКА

С помощью отрезка трубы (2) и пресса
запрессуйте подшипник до упора в буртик.

Установите:
– новое стопорное кольцо,
– тормозной барабан на предварительно

смазанную цапфу (масло SAE W 80),

– новую гайку ступицы и затяните ее с

рекомендуемым моментом,

– колпак ступицы.

Отрегулируйте:
– положение тормозных колодок путем

нескольких нажатий на педаль тормоза,

– стояночный тормоз (см. главу 37 «Органы

управления»).

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Подшипник (дисковый тормозной механизм)

33-21

33

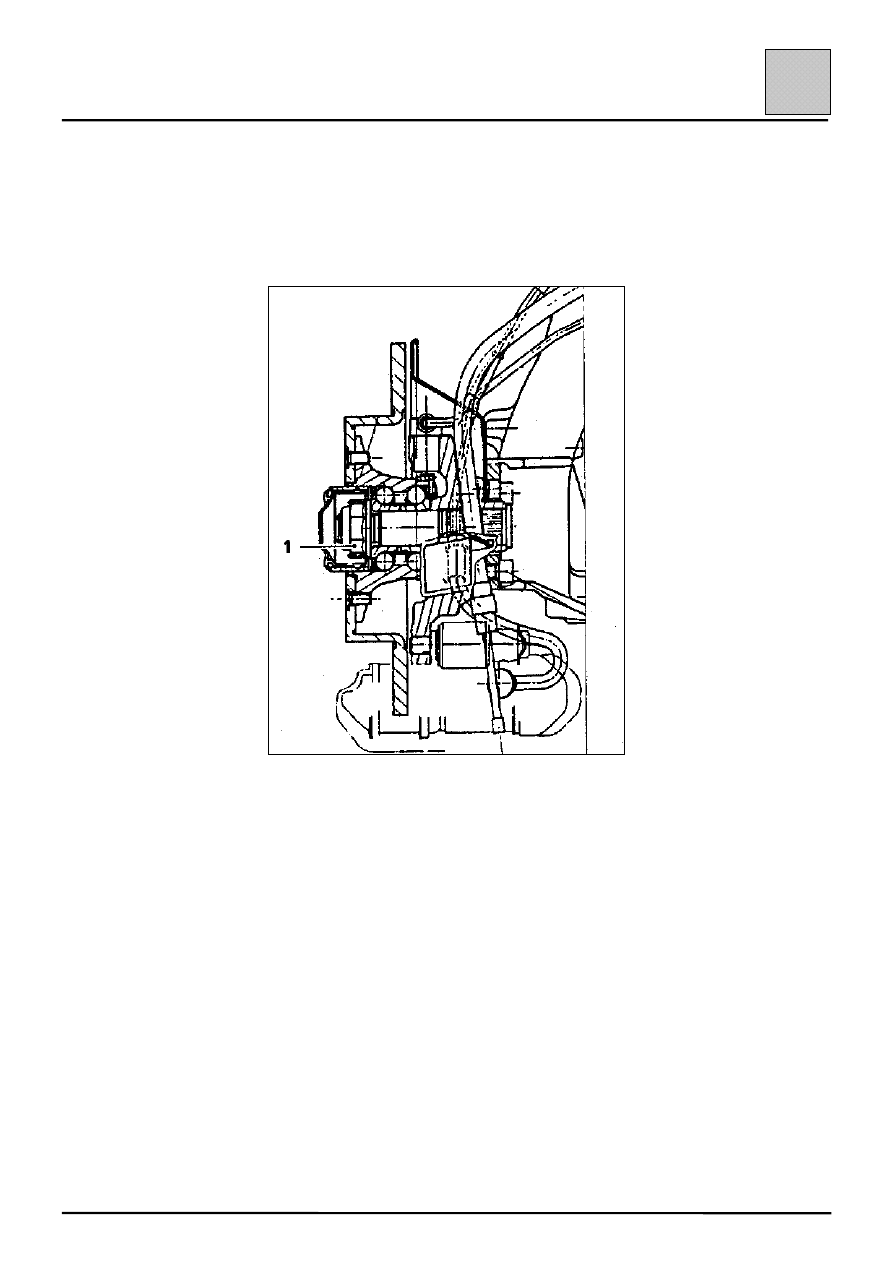

На данных автомобилях в ступицы задних колес
встроен подшипник.

Подшипник и ступицы образуют одно целое. При
выходе из строя подшипника или ступицы узел
заменяют целиком.

Чтобы заменить ступицу вместе с подшипником,
снимите:
– тормозной диск (см. соответствующую главу),
– ступицу вместе с подшипником, отвернув гайку

(1), которая должна быть затянута с моментом
17,5 даН

⋅⋅⋅⋅м.

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Амортизатор

33-22

33

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Болт верхнего крепления амортизатора

10

Болт нижнего крепления амортизатора

10

Болты крепления колеса

4 болта

10

5 болтов

10

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник, снимите:
– колесо,
– болт верхнего крепления,

– болт нижнего крепления,

– амортизатор.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПЕРЕД
УСТАНОВКОЙ

На складе амортизаторы хранятся в
горизонтальном положении.

В этих условиях возможна кратковременная
потеря работоспособности амортизаторами,
рассчитанными на работу в вертикальном
положении.

Перед установкой амортизатора на автомобиль
для приведения его в работоспособное состояние
достаточно несколько раз вдвинуть и выдвинуть
вручную его шток в вертикальном положении
(выполнить несколько полных ходов растяжения-
сжатия).

УСТАНОВКА

Установите:
– амортизатор,
– два болта крепления (нанесите на них

средство MOLYKOTE BR2).

– колесо.

Когда автомобиль будет стоять на колесах,
затяните оба болта с рекомендуемым моментом.

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Торсионы задней 4-торсионной подвески

33-23

33

РАСПОЛОЖЕНИЕ ВИБРОГАСЯЩИХ ПРОТИВОВЕСОВ НА ЗАДНЕЙ ПОДВЕСКЕ

Торсионы подвески снабжены виброгасящими противовесами.

Противовесы выполнены в виде двух разъемных втулок массой 900 г каждая.

Они служат для смещения резонансной частоты торсионов подвески. Их угловое положение не имеет
значения — важным является их положение относительно соединительный муфты.
