ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки (дисковый тормозной механизм

)

33-16

33

BREMBO

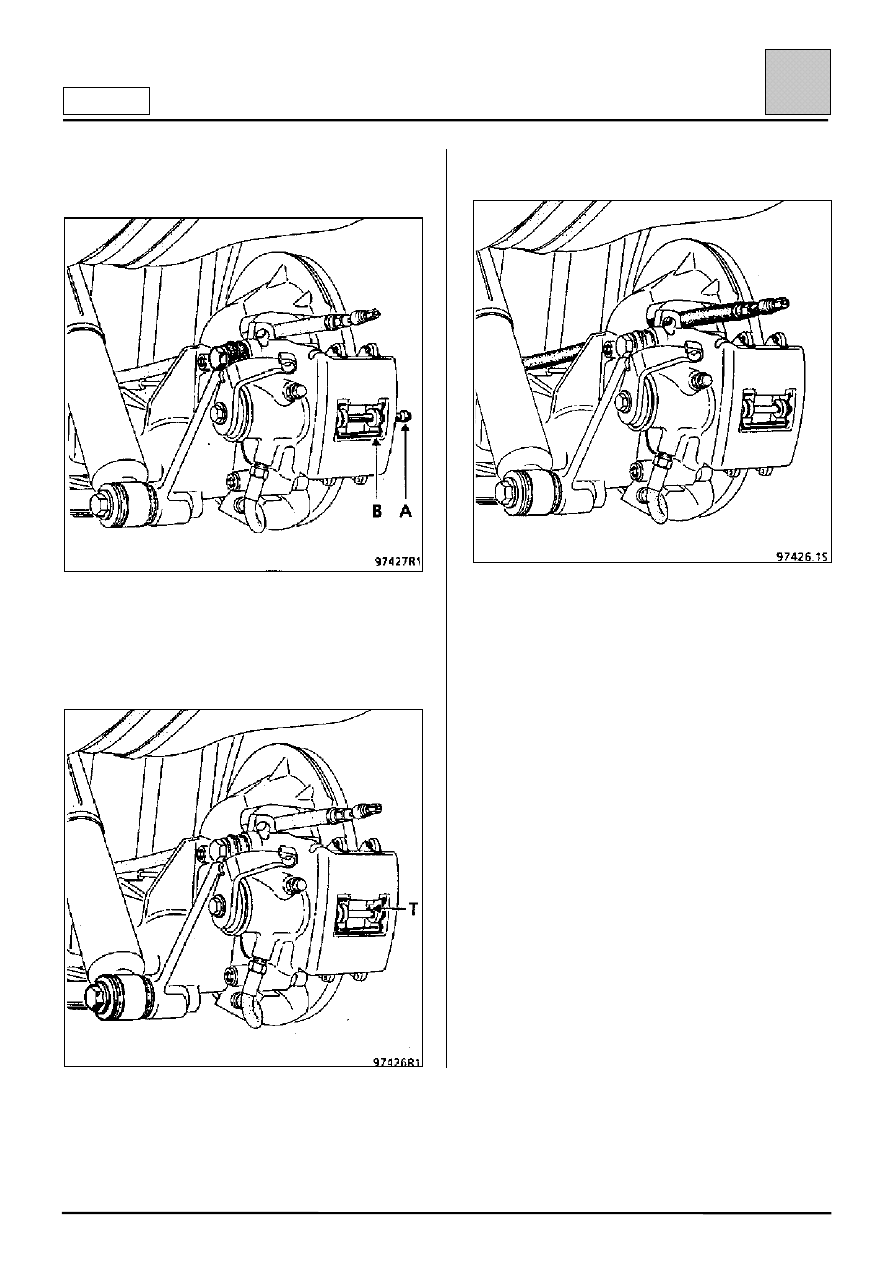

Установите фиксирующий палец тормозных
колодок (А), пропустив его через пружину (В).

Установите фиксирующий палец на место с
помощью выколотки.

Установите стопорный шплинт (Т).

Присоедините трос привода стояночного тормоза.

Несколько раз нажмите на педаль для установки
поршня в рабочее положение.

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Скоба тормозных механизмов задних колес

33-17

33

BREMO

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Болты крепления колеса

4 болта

10

5 болтов

10

Болт крепления фиксирующего пальца
колодок

3,5

Болт крепления направляющего пальца
скобы

7

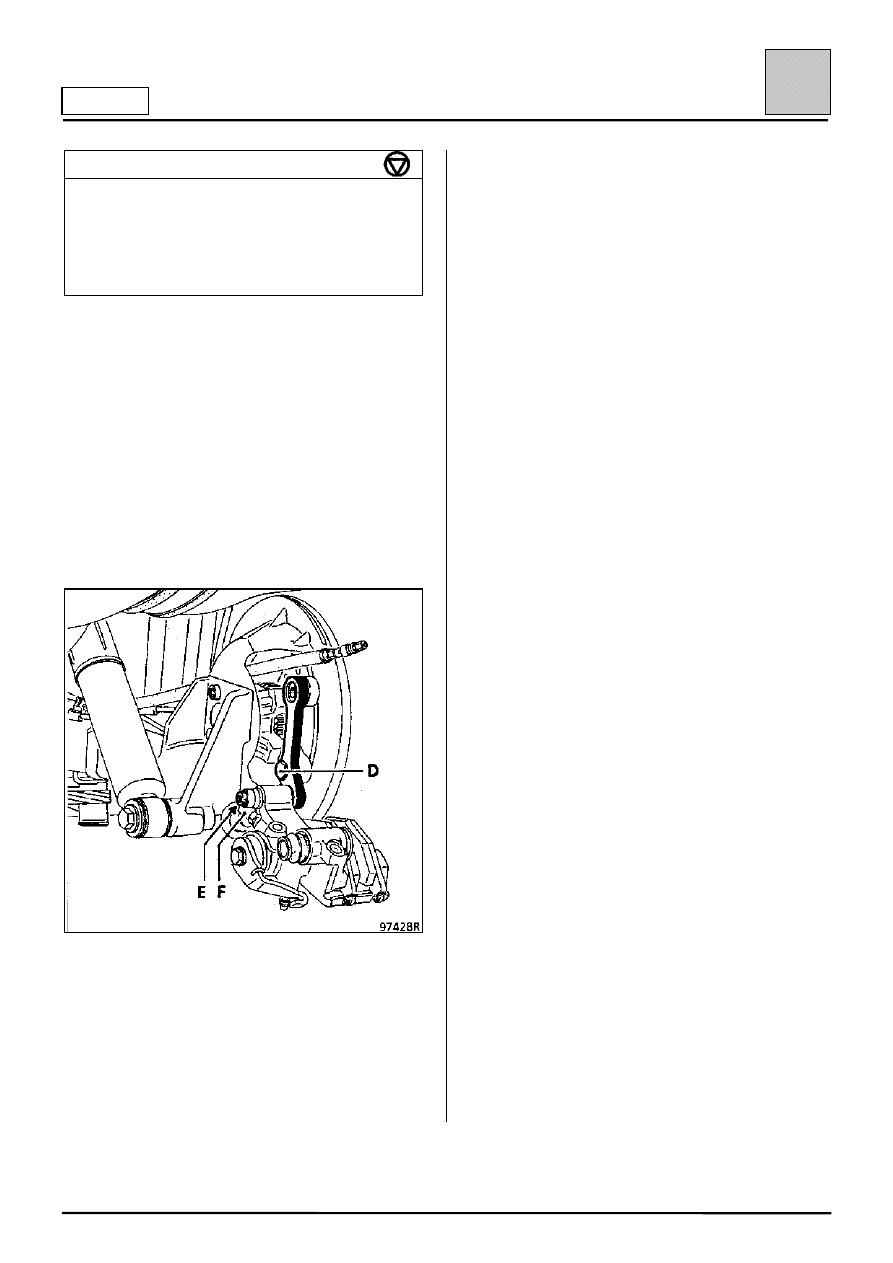

СНЯТИЕ

Установите на педаль тормоза нажимное
устройство, чтобы уменьшить потери тормозной
жидкости.

Ослабьте затяжку штуцера тормозного шланга на
рабочем цилиндре.

Снимите:
– тормозные колодки (см. соответствующий

параграф),

– фиксирующий палец колодок (Е) и болт (D).

Отсоедините тормозной шланг от рабочего
цилиндра.

Проверьте состояние тормозного шланга и при
необходимости замените его (см. раздел «Замена
тормозных шлангов»).

В случае замены скобы замените и тормозной
шланг.

УСТАНОВКА

Присоедините тормозной шланг к рабочему
цилиндру.

Проверьте состояние тормозных колодок. Если
они замаслены, то замените их.

Установите фиксирующий палец (Е) и болт (D),
нанеся на них средство Loctite FRENBLOC, и
затяните с рекомендуемым моментом.

Установите тормозные колодки (см.
соответствующий параграф).

Удалите воздух из одного контура системы, если
при проведении работы в бачке тормозного
гидропривода осталось достаточно жидкости,
если же дно бачка обнажилось, удалите воздух из
обоих контуров системы, соблюдая
последовательность операций.

Несколько раз нажмите на педаль тормоза для
установки поршня в рабочее положение.

ПРИМЕЧАНИЕ: если автомобиль оснащен
антиблокировочной системой, то НЕОБХОДИМО
соблюдать указания, приведенные в главе 38.

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозной диск

33-18

33

Тормозные диски нельзя перешлифовывать. При
повышенном износе или наличии глубоких рисок
диски подлежат замене.

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Болты крепления колеса

4 болта

10

5 болтов

10

Болт крепления диска

1,5

Болт крепления фиксирующего пальца
колодок

3,5

Болт крепления направляющего
пальца скобы

7

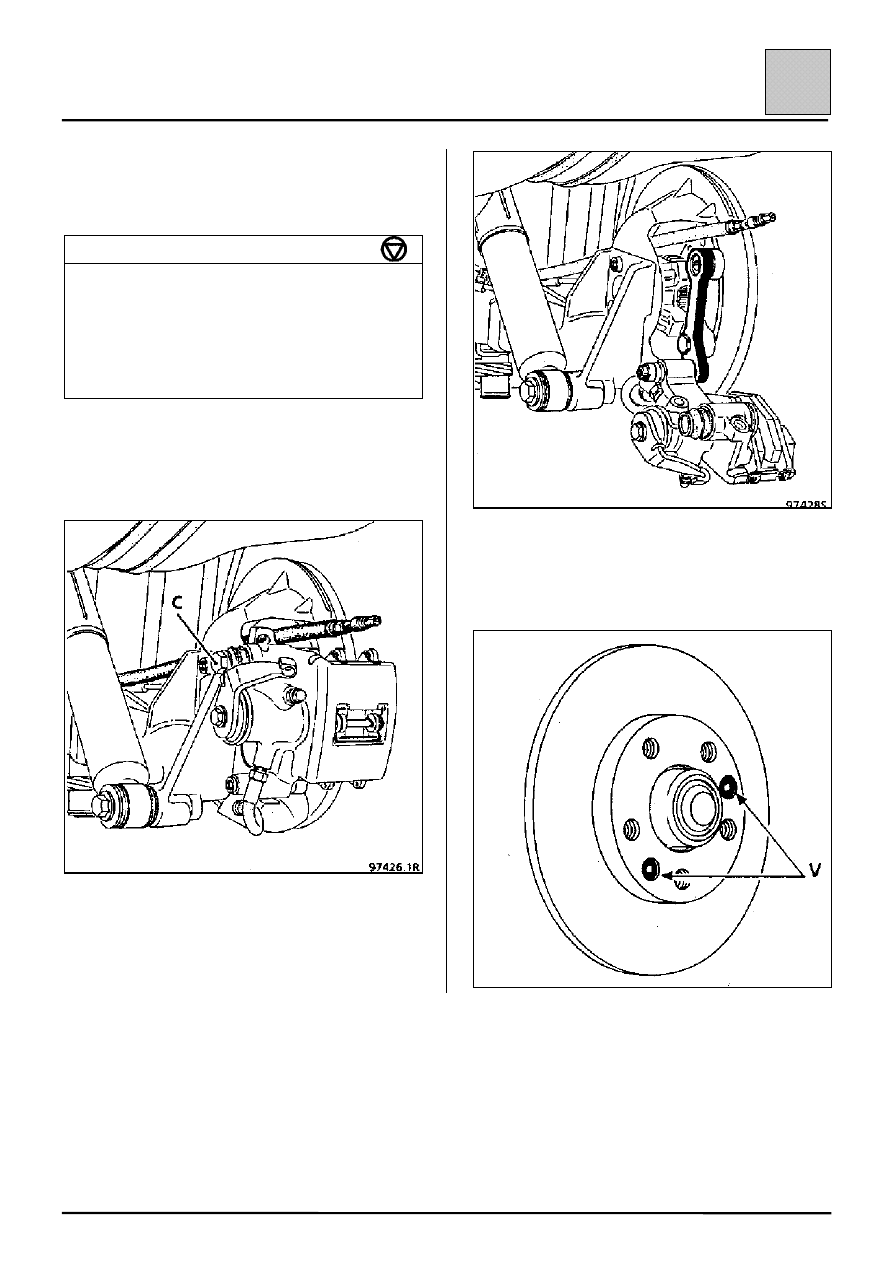

СНЯТИЕ

Отсоедините трос привода стояночного тормоза.

Снимите:
– болт (С) направляющего пальца скобы и

поверните скобу вокруг дополнительного
пальца.

– два болта (V) крепления диска с помощью

ключа «Торкс» T30 (например: ключ Facom
RX30 с переходником или 89-30).

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозной диск

33-19

33

УСТАНОВКА

Установите диск на ступицу и закрепите его двумя
болтами (V).

Нанесите средство Loctite FRENBLOC на болты
крепления скобы и затяните их с
рекомендованным моментом.

Несколько раз нажмите на педаль тормоза, для
установки поршня в рабочее положение.
