ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки (барабанный тормозной механизм

)

33-12

33

GIRLING

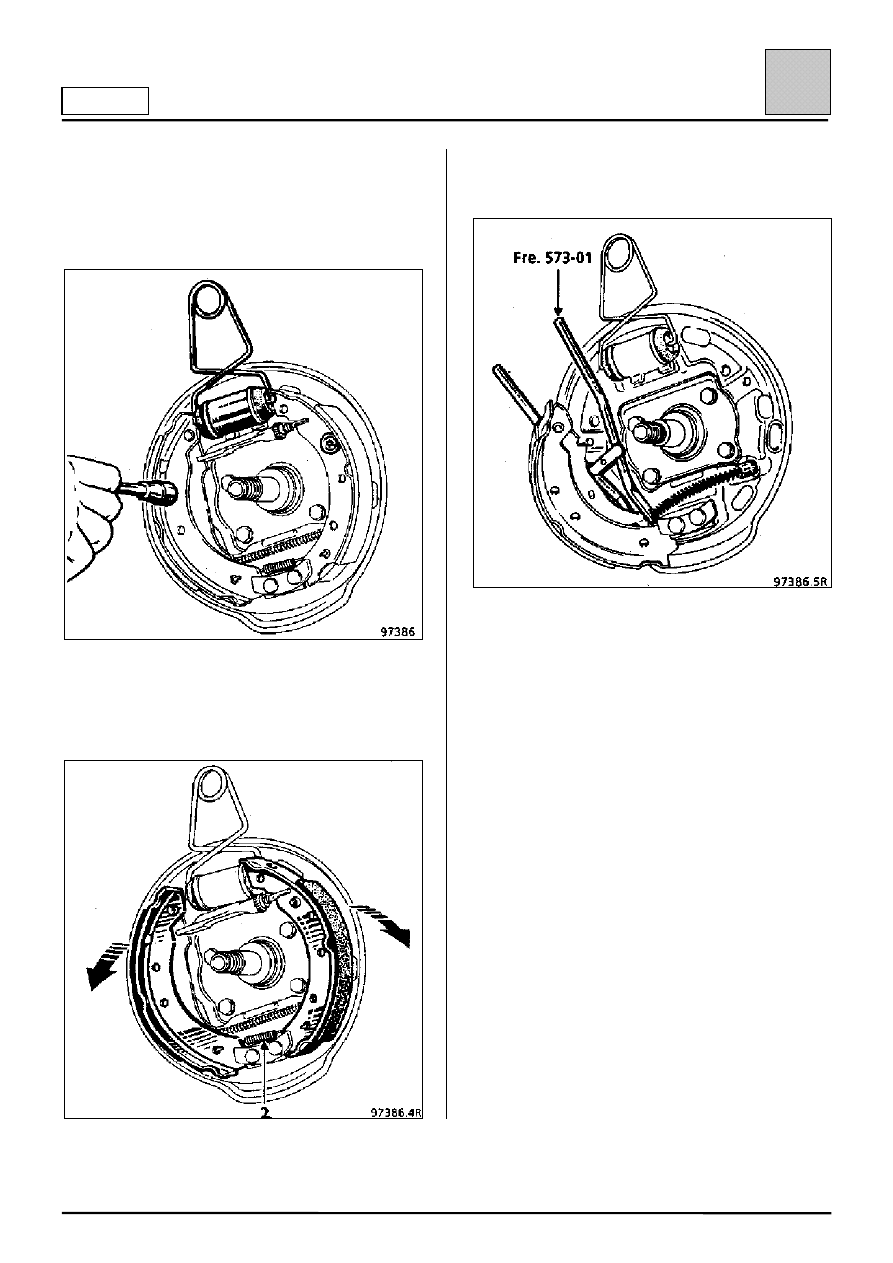

Снимите:
– боковые фиксаторы, прижимающие тормозные

колодки к тормозному щиту (c помощью
торцевого ключа, например, надавите на
фиксатор и поверните его на 1/4 оборота),

– колодки, соединив их над цапфой, чтобы

освободить нижнюю пружину (2),
расположенную позади неподвижного упора.

– трос привода стояночного тормоза, пользуясь

щипцами Fre. 573-01.

Удалите пыль с тормозных барабанов и щитов.

УСТАНОВКА

ПРИМЕЧАНИЕ: Детали тормозных механизмов
правой и левой сторон различаются.
Убедитесь в том, что используется деталь,
соответствующая данной стороне.

Проверьте состояние барабанов и тормозных
шлангов.

Пользуясь щипцами Fre. 573-01 прикрепите трос
стояночного тормоза.

Прикрепите нижнюю стяжную пружину к
тормозным колодкам.

Соедините тормозные колодки над цапфой.

Заведите нижнюю стяжную пружину за опорный
палец колодок.

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки (барабанный тормозной механизм

)

33-13

33

GIRLING

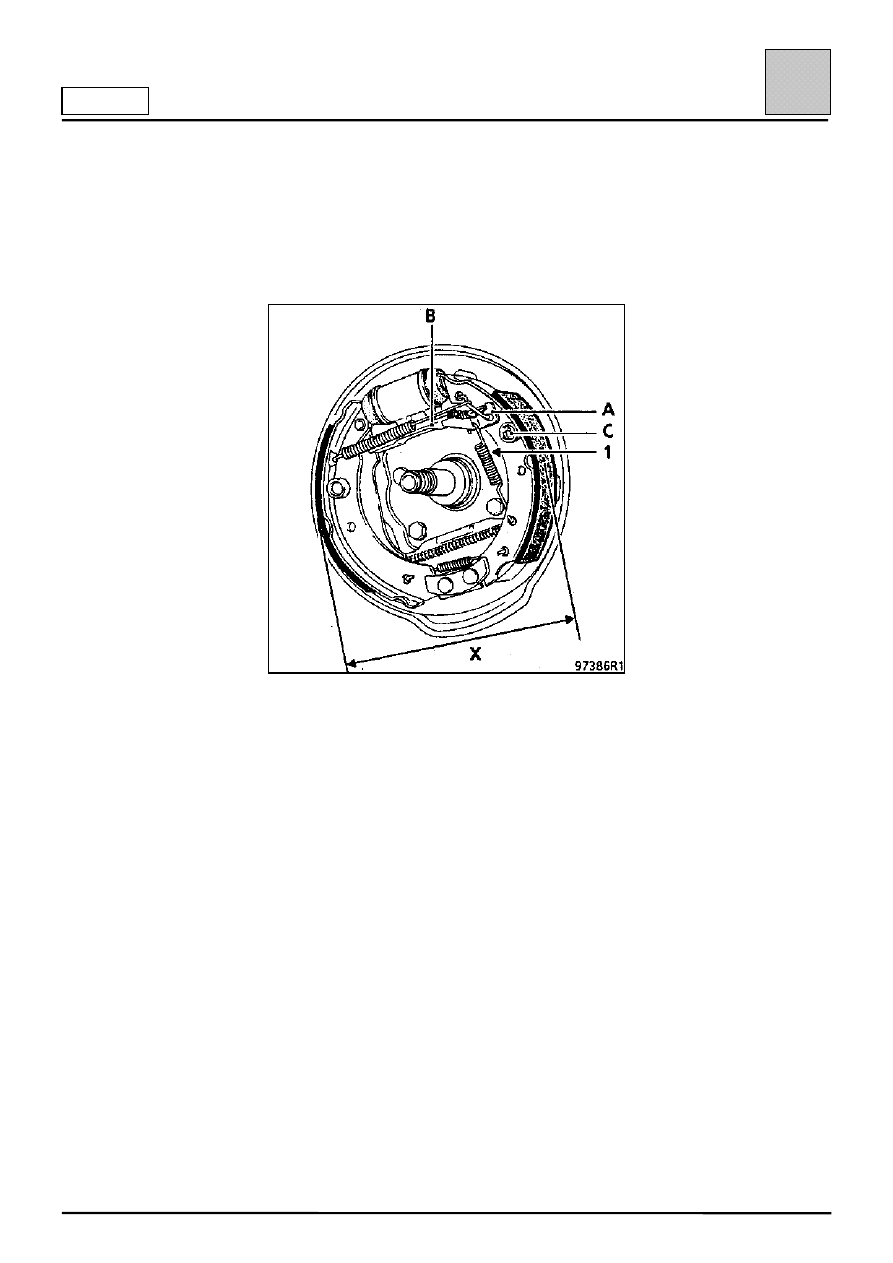

Установите:
– тормозные колодки,
– разжимную планку (В),
– фиксаторы (С) тормозных колодок (нажмите и

поверните на 1/4 оборота),

– натяжную пружину (1) регулировочного

рычага,

– регулировочный рычаг (А).

Убедитесь в том, что концы нижней и верхней
стяжных пружин правильно расположены на
тормозных колодках.

РЕГУЛИРОВКА

С помощью отвертки проведите диаметральную
регулировку тормозных колодок с помощью
разжимной планки (В), чтобы получить диаметр:

Х = 202,2 – 202,7 мм.

Проведите такую же регулировку на другом
тормозном механизме.

Установите тормозной барабан, шайбу и гайку
ступицы.

Затяните гайку ступицы с рекомендуемым
моментом.

Отрегулируйте положение тормозных колодок
путем нескольких нажатий на педаль тормоза.

Отрегулируйте стояночный тормоз.

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки (дисковый тормозной механизм

)

33-14

33

BREMBO

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Fre. 1190

Ключ для утапливания поршней рабочих
цилиндров BREMBO

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Болты крепления колес 4 болта

10

5 болтов

10

Болт дополнительного пальца скобы
суппорта

3,5

Болт крепления плавающего пальца
скобы

7

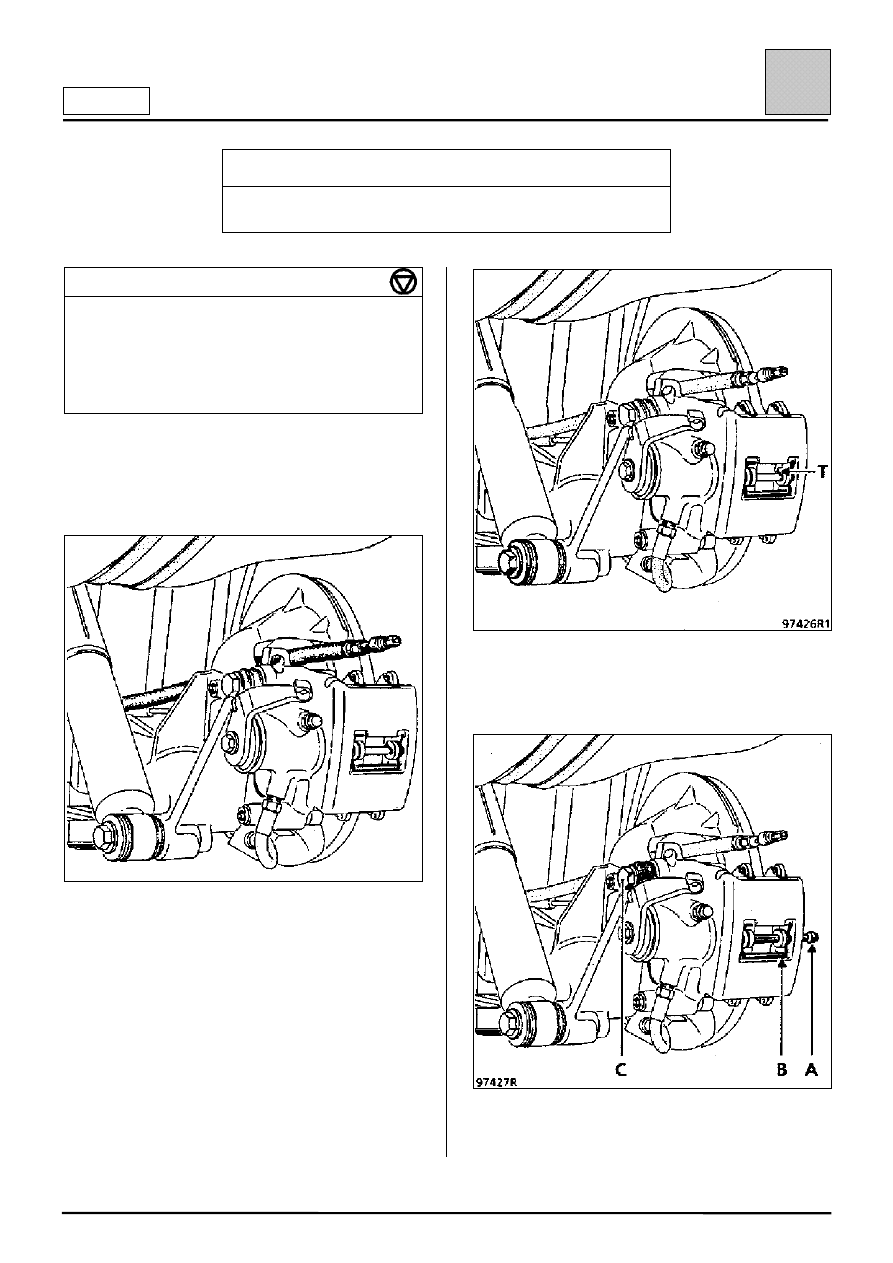

СНЯТИЕ

Отсоедините трос привода стояночного тормоза.

Удалите:
– стопорный шплинт (Т);

– фиксирующий палец колодок (А) (с помощью

выколотки для цилиндрических штифтов);

– пружину (В);
– болт направляющего пальца скобы (С).

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки (дисковый тормозной механизм

)

33-15

33

BREMBO

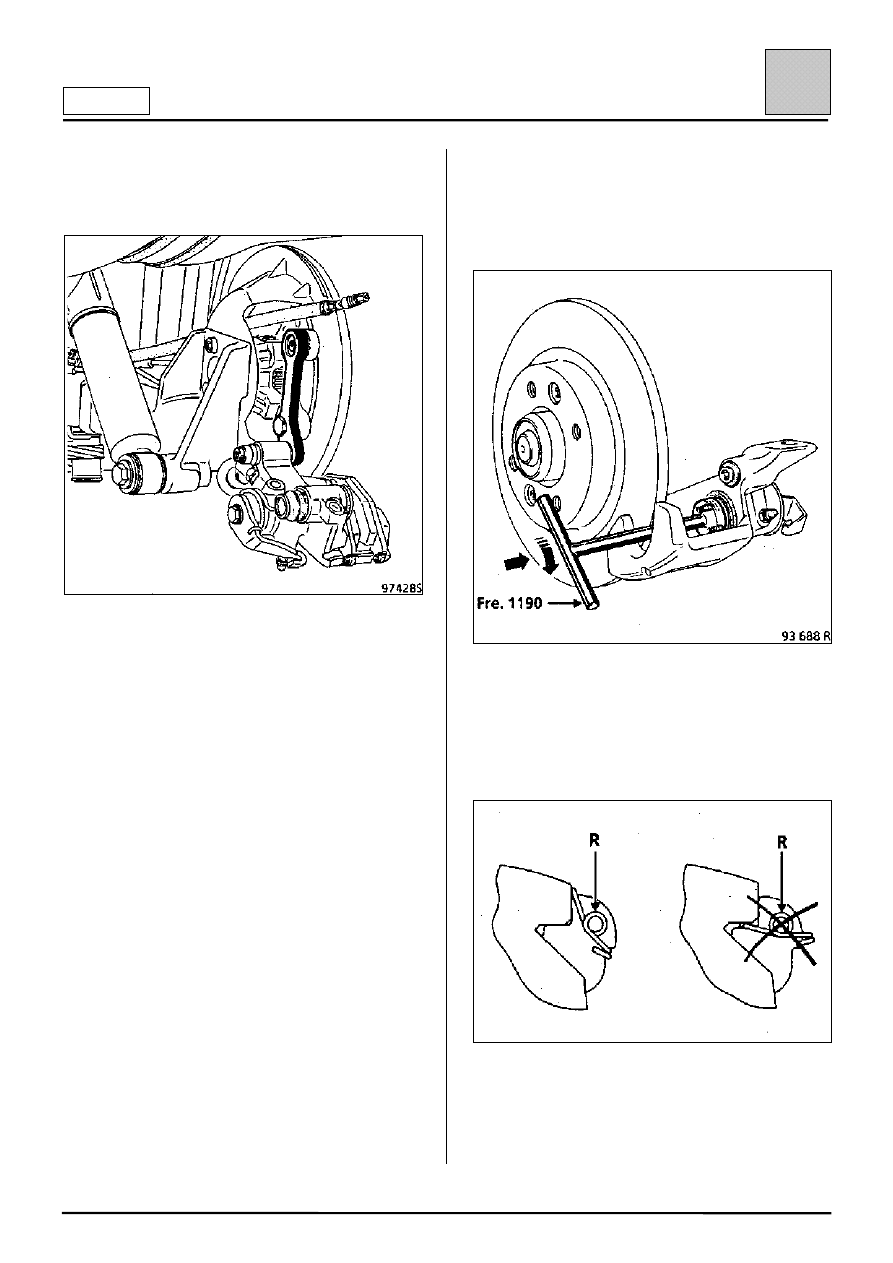

Слегка надавите на палец скобы таким образом,
чтобы скоба повернулась вокруг дополнительного
направляющего пальца.

ПРОВЕРКА

Проверьте:
– состояние и установку пылезащитного чехла,

поршня и пружин;

– перемещение скобы вдоль основного

направляющего пальца.

УСТАНОВКА

Вращая поршень колесного цилиндра с помощью
приспособления Fre. 1190, утопите его в цилиндр
до упора.

Установите новые тормозные колодки (сначала
устанавливается внутренняя колодка).

ВНИМАНИЕ: следите за тем, чтобы пружина (R)
БЫЛА УСТАНОВЛЕНА ПРАВИЛЬНО.

Верните скобу в рабочее положение, крепежный
болт (С) основного направляющего пальца,
предварительно смазав его составом Loctite
FRENBLOC, заверните и затяните с
рекомендуемым моментом.
